7-Polig DIN auf Chinch?
- Ersteller spypig
- Erstellt am
Ist das so ne Kompaktanlage? Was von der Anlage soll denn da wo dran?
Bei den Kompaktanlagen sind diese Stecker halt individuell belegt, das ist kein Standard. Da müßte man also wissen, welche der pins für Stereo links + rechst zustädnig sind, sofern das ganze denn überhaupt analog ist...
Bei den Kompaktanlagen sind diese Stecker halt individuell belegt, das ist kein Standard. Da müßte man also wissen, welche der pins für Stereo links + rechst zustädnig sind, sofern das ganze denn überhaupt analog ist...
Ist von einer ca. 10 Jahre alten Dolby Sourrund Anlage :
Harman/Kardon Festival 80
Habe schon an den Hersteller geschrieben, ob die einen Adapter haben bzw. einen Belegplan für Stecker, nur dann weiß ich erhlich gesagt immer noch nicht wie ich das bastel...
hatte gehofft jemand hatte schon mal das gleiche Problem.
Harman/Kardon Festival 80
Habe schon an den Hersteller geschrieben, ob die einen Adapter haben bzw. einen Belegplan für Stecker, nur dann weiß ich erhlich gesagt immer noch nicht wie ich das bastel...
hatte gehofft jemand hatte schon mal das gleiche Problem.
hmm, evlt. ist halt jeder "pin" ein Kanal + einmal Masse, das w#re ja dann 5+1 und masse = 7 pins? Aber ne Norm ist das wie gesagt nicht, d.h. wenn, dann müßte man da selber basteln.
Willst Du dann den Sub an eine normale Anlage anschließen, oder worum geht es?
Willst Du dann den Sub an eine normale Anlage anschließen, oder worum geht es?
Hi,
ich hole den Thread mal wieder hoch, da ich ein ähnliches Problem habe.

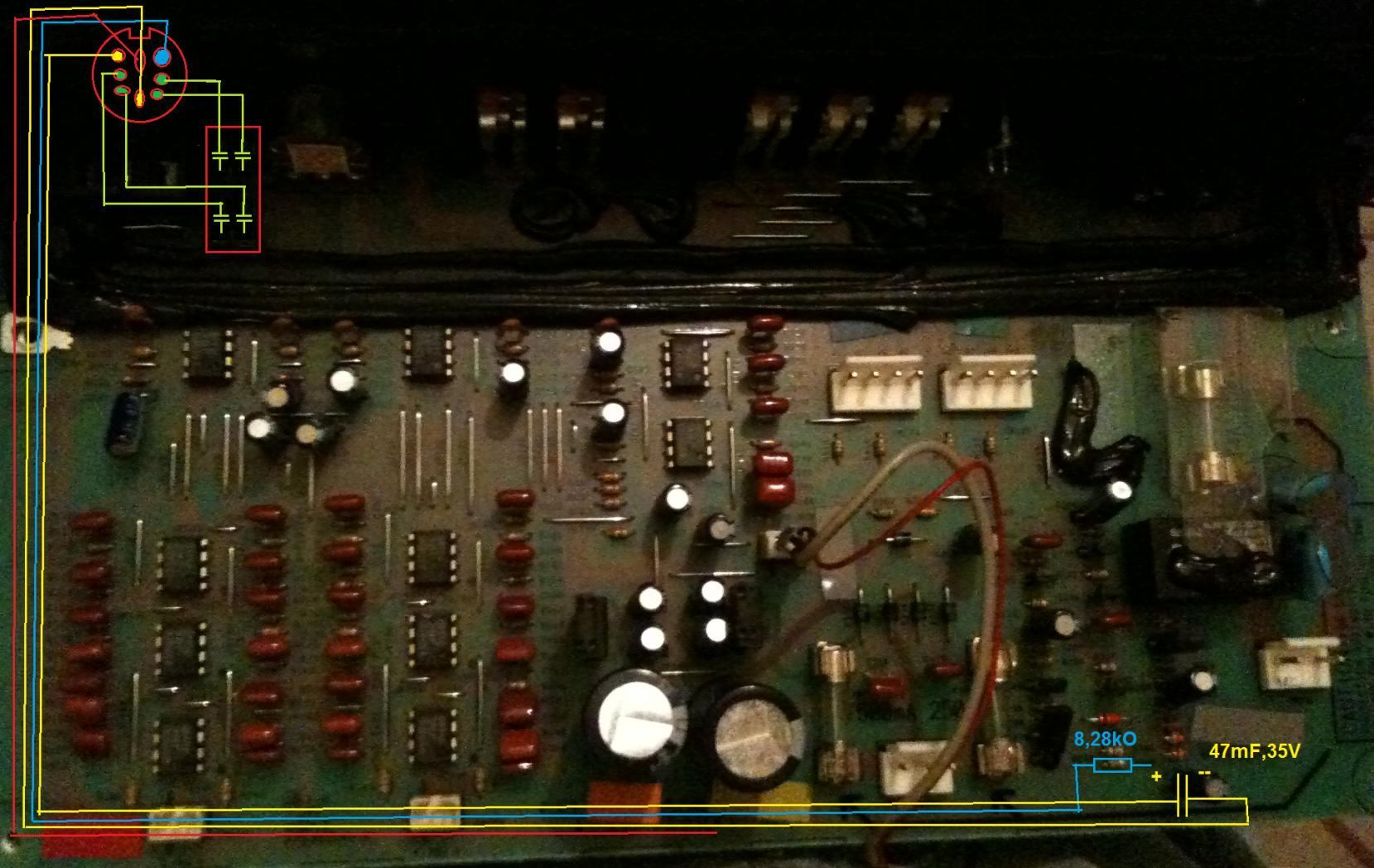

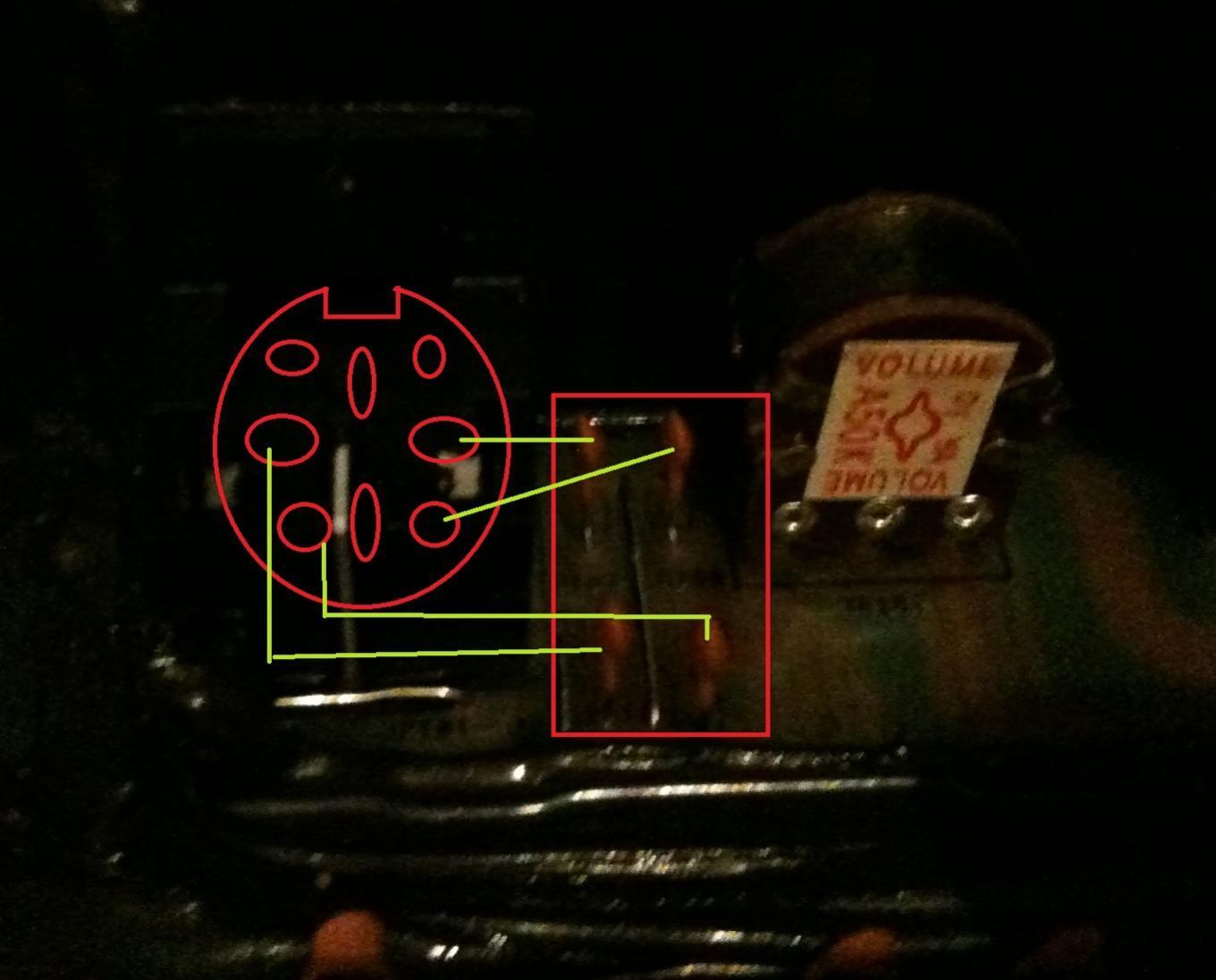

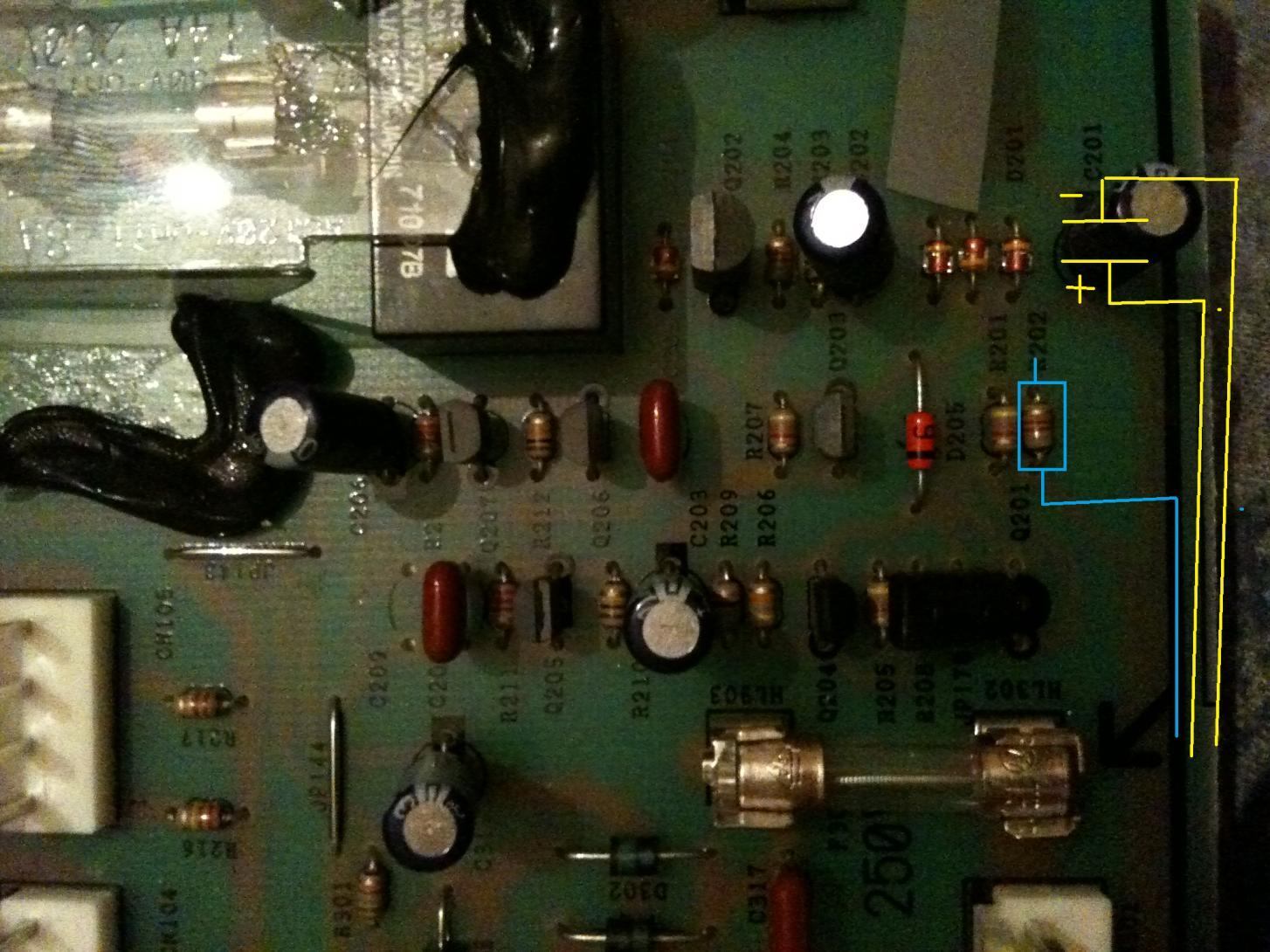

Allerdings habe ich schonmal auf der Platine geguckt, wo welcher Kontakt vom DIN Stecker hingeht.
Anfragen an den HK Support in D,A,CH waren unterschiedlich. Die Herren aus Deutschland waren leider sehr unkooperativ.
Ein netter Herr vom HK Support Schweiz hat mir allerdings bestätigt,
dass auf dem Kabel noch noch Steuersignale (Stby /
Speisung) übertragen werden.
Dafür bin ich ihm auf jeden Fall sehr dankbar.
Diese müsste man dann entweder durch einen Hack(Spannung geben, Signal emulieren, etc.)
Also Leute, ran an Arbeit! Wenn ihr Infos habt, dann her damit, ich halte euch auch auf dem Laufenden.
Gruß
Denis
ich hole den Thread mal wieder hoch, da ich ein ähnliches Problem habe.
Allerdings habe ich schonmal auf der Platine geguckt, wo welcher Kontakt vom DIN Stecker hingeht.
Anfragen an den HK Support in D,A,CH waren unterschiedlich. Die Herren aus Deutschland waren leider sehr unkooperativ.
Ein netter Herr vom HK Support Schweiz hat mir allerdings bestätigt,
dass auf dem Kabel noch noch Steuersignale (Stby /
Speisung) übertragen werden.
Dafür bin ich ihm auf jeden Fall sehr dankbar.
Diese müsste man dann entweder durch einen Hack(Spannung geben, Signal emulieren, etc.)
Also Leute, ran an Arbeit! Wenn ihr Infos habt, dann her damit, ich halte euch auch auf dem Laufenden.
Gruß
Denis
Anhänge
RAPSTAR
Enthusiast
Das ist leider ein Mini-Din-Stecker, der passt nicht in die Buchse des Verstärkers.
Außerdem ist dieser nur für Ton und Bildsignale gedacht, nicht für Steuersignale.

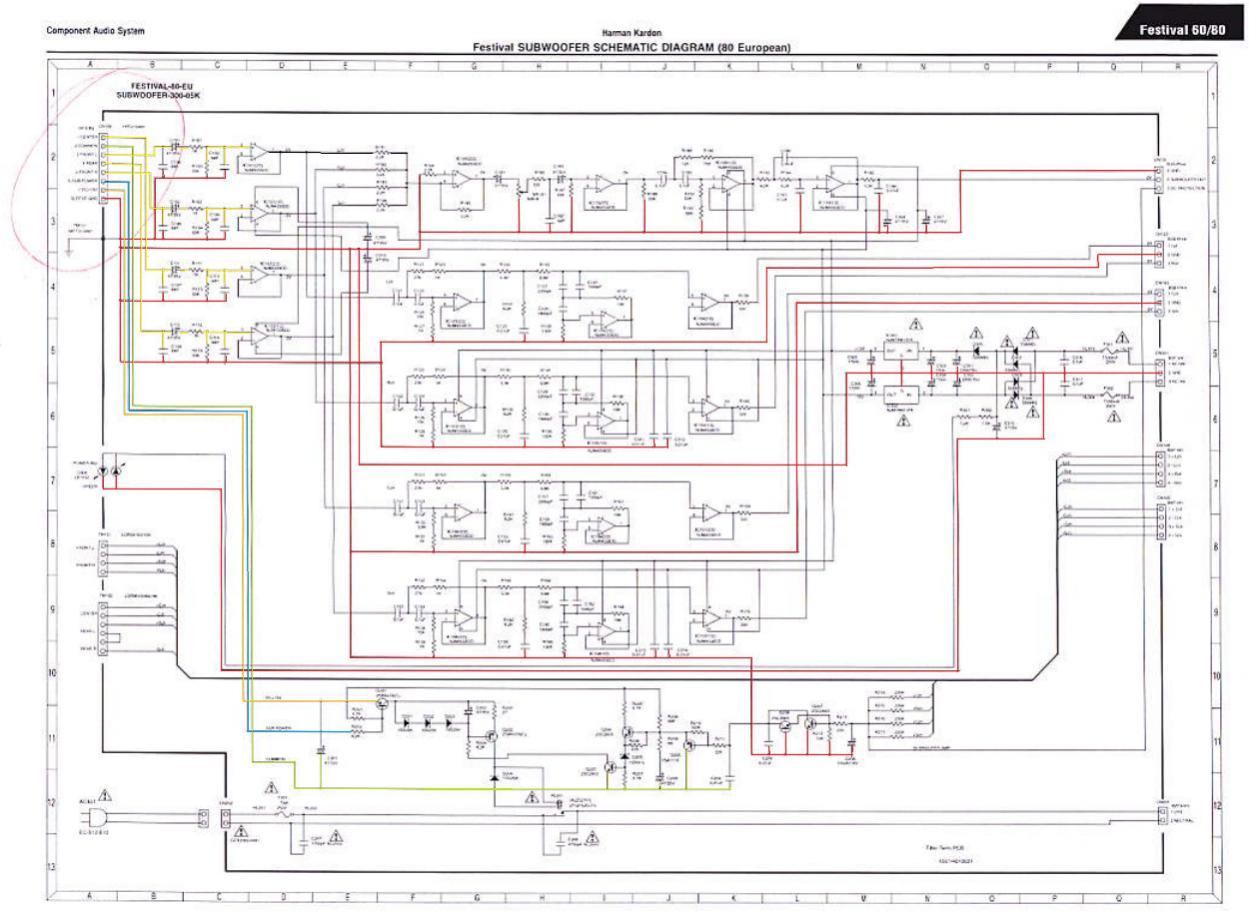

Gestern habe ich noch ein bisschen im Schaltplan rumgemalt.
Hoffentlich finde ich bald etwas Zeit an den Steuersignalen rumzuprobieren.
Außerdem ist dieser nur für Ton und Bildsignale gedacht, nicht für Steuersignale.
Gestern habe ich noch ein bisschen im Schaltplan rumgemalt.
Hoffentlich finde ich bald etwas Zeit an den Steuersignalen rumzuprobieren.
Anhänge
Hey zusammen,
es ist zwar schon eine Weile her und ich hab den Sub schon lange verkauft, aber ich habe es damals hinbekommen.
Die Lösung ist ziemlich einfach gewesen und ich habe gut gelacht. Man muss nur eine Brücke bei der Stromversorgung hinlöten und schon kann man den Sub über den Schalter ein-, bzw ausschalten. Ist neben der Sicherung, sollte leicht zu finden sein. Wenn noch fragen da sind, bitte PN an mich, weil ich da eine E-Mail benachrichtigung erhalte. Dann poste ich hier noch Details.
Hab den Link bei mir in den Favs gefunden, deswegen die späte Antwort...
Grüße
es ist zwar schon eine Weile her und ich hab den Sub schon lange verkauft, aber ich habe es damals hinbekommen.
Die Lösung ist ziemlich einfach gewesen und ich habe gut gelacht. Man muss nur eine Brücke bei der Stromversorgung hinlöten und schon kann man den Sub über den Schalter ein-, bzw ausschalten. Ist neben der Sicherung, sollte leicht zu finden sein. Wenn noch fragen da sind, bitte PN an mich, weil ich da eine E-Mail benachrichtigung erhalte. Dann poste ich hier noch Details.
Hab den Link bei mir in den Favs gefunden, deswegen die späte Antwort...
Grüße
