[Projekt] Performance meets Design

[Ciddy]

Hi!
Ich bin noch recht neu hier im Forum bzw auch beim modden meines PCs. Nun hab ich beschlossen hier ein Worklog zu meinem Projekt aufzumachen. Ein paar arbeiten hab ich bereits durchgeführt bzw angefangen und einige werden nochmal wiederholt. Warum? Weil ich auf eine Wasserkühlung umstellen will.

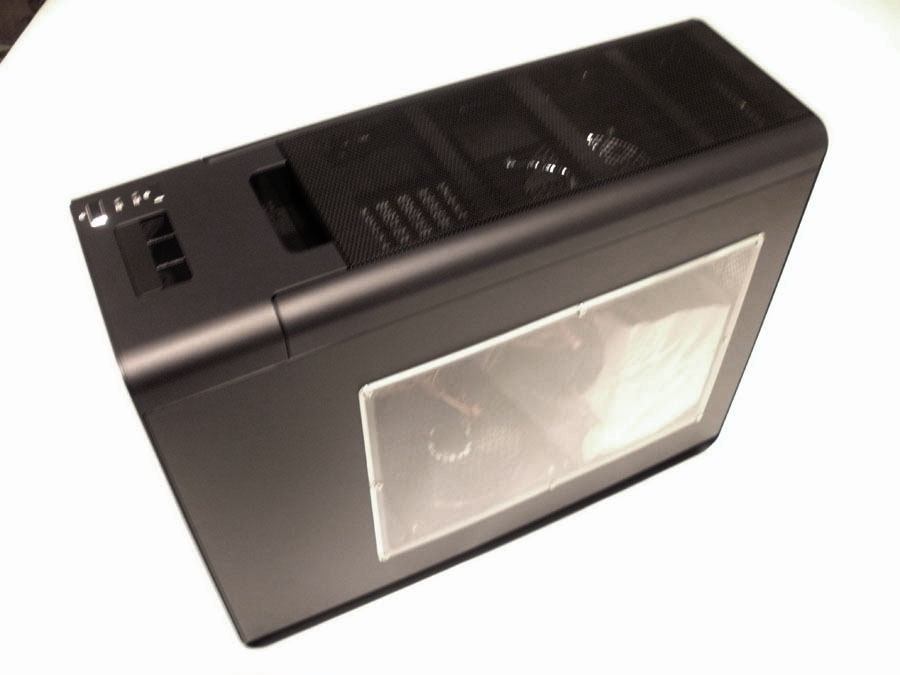

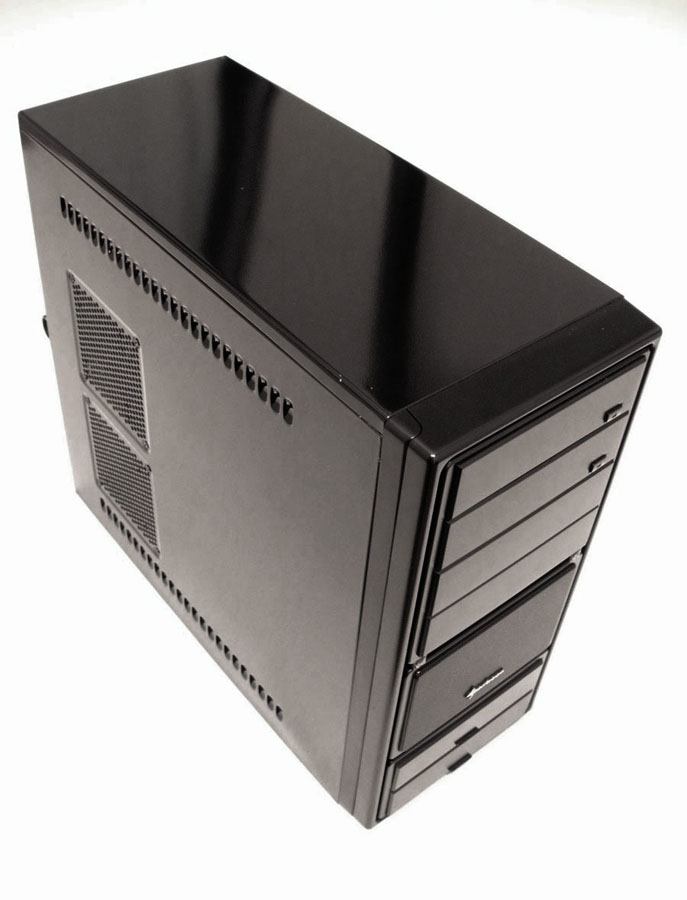

Also gehen wir mal zum Anfang. So sah das alte Gehäuse aus (das Foto schmeichelt ihm irgendwie).

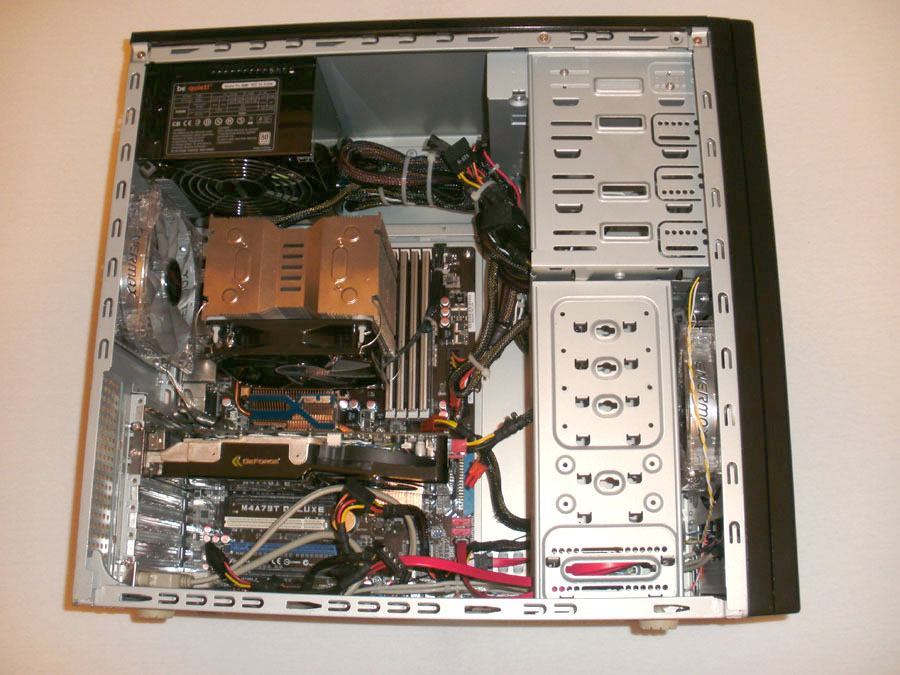

Nun aber zu den Innerein, eigentlich schöne HW zt aber sie hat nicht richtig funktioniert ...

Ursprünglich wollte ich die gezeigte Hardware in ein Silverstone FT02 stecken, dieses hier:

Auf Grund der Probleme mit der Hardware hab ich dann aber komplett neue rangeschafft und die alte wird noch in einer Gewährleistungsschlacht zurück geschickt.

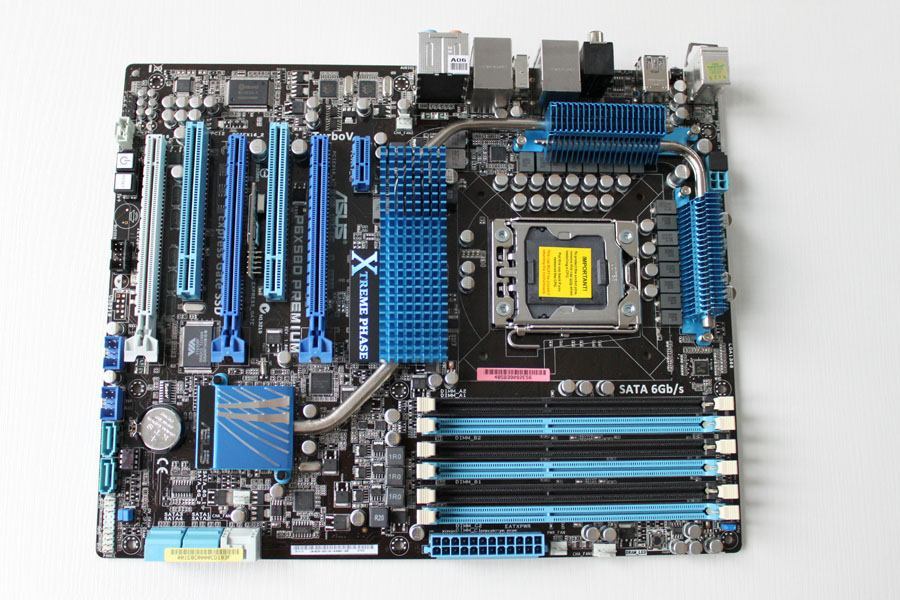

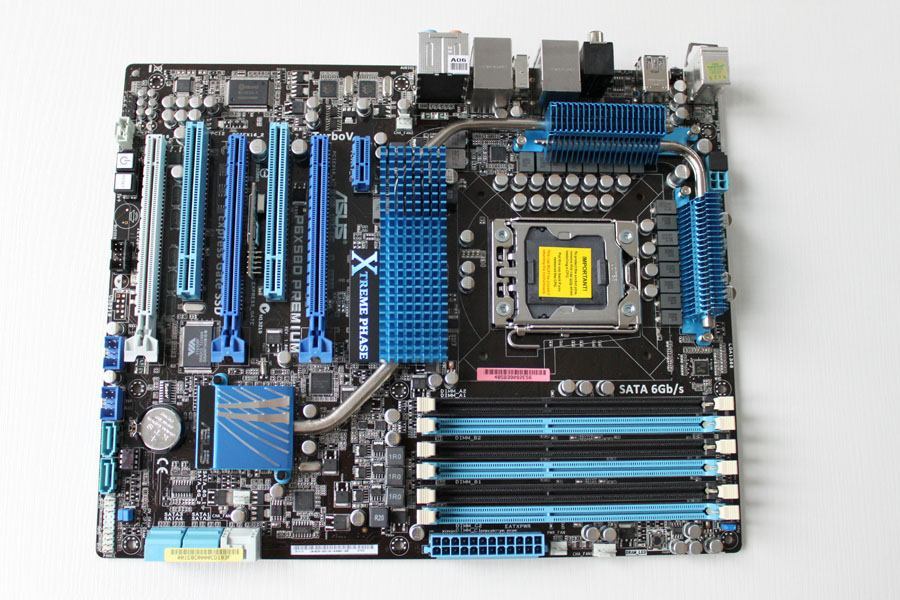

Mainboard

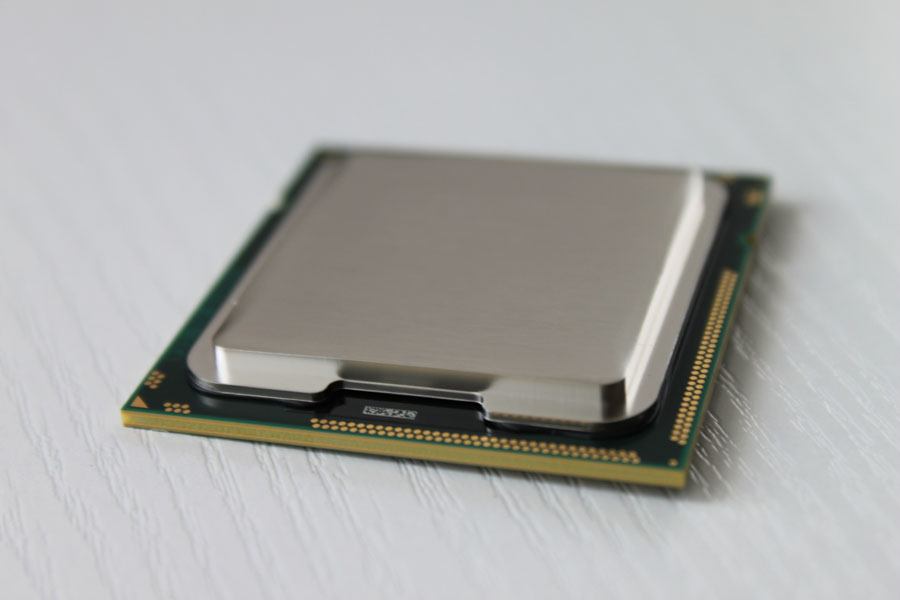

CPU

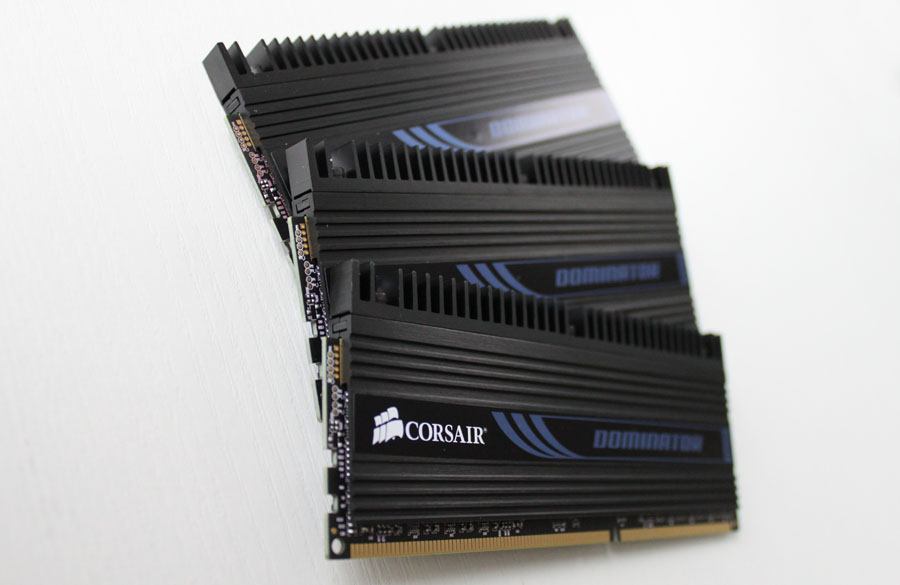

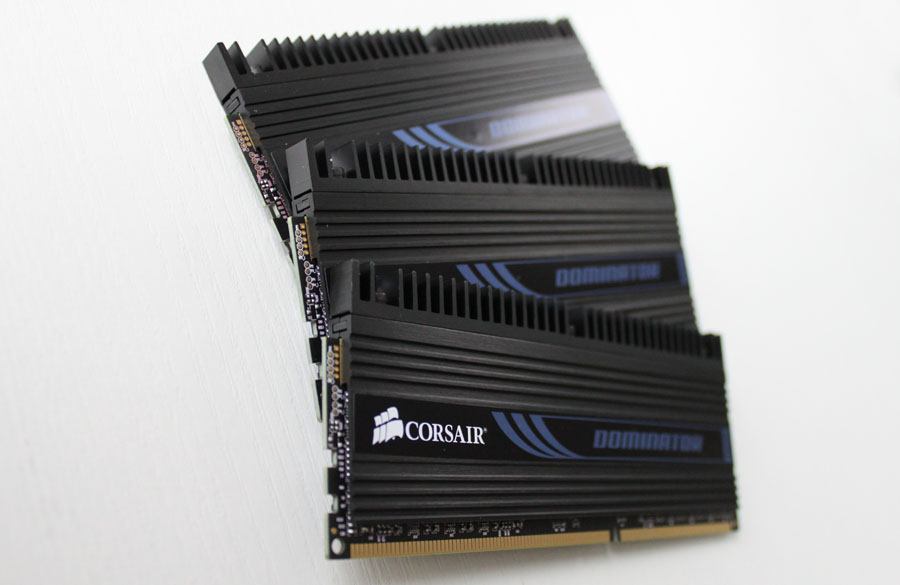

RAM

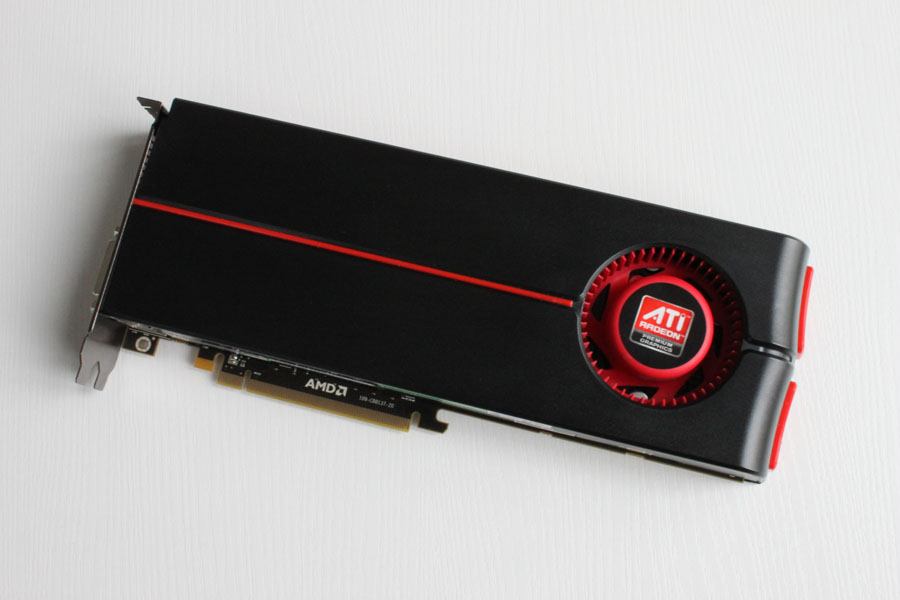

Grafikkarte

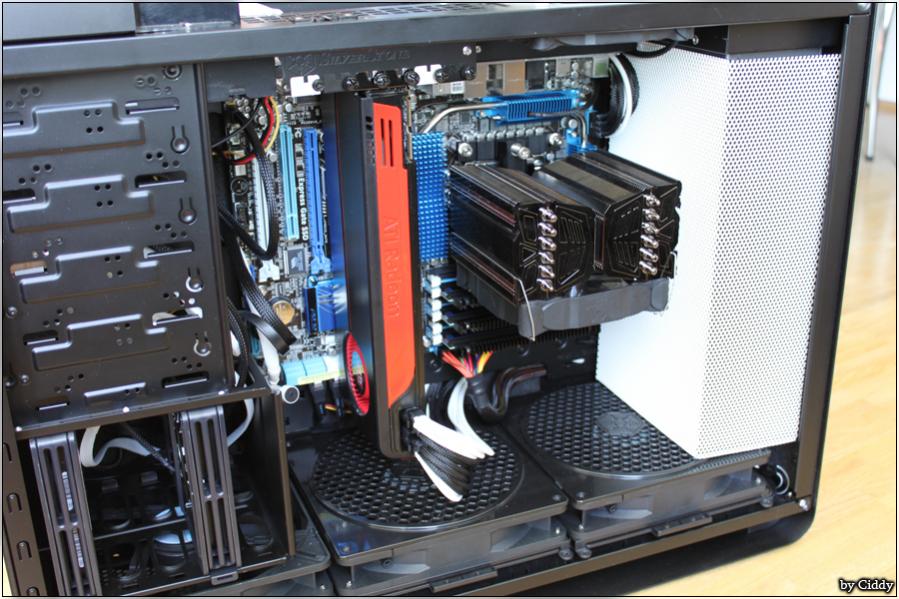

Zusammengesetzt kam dieser Stand raus

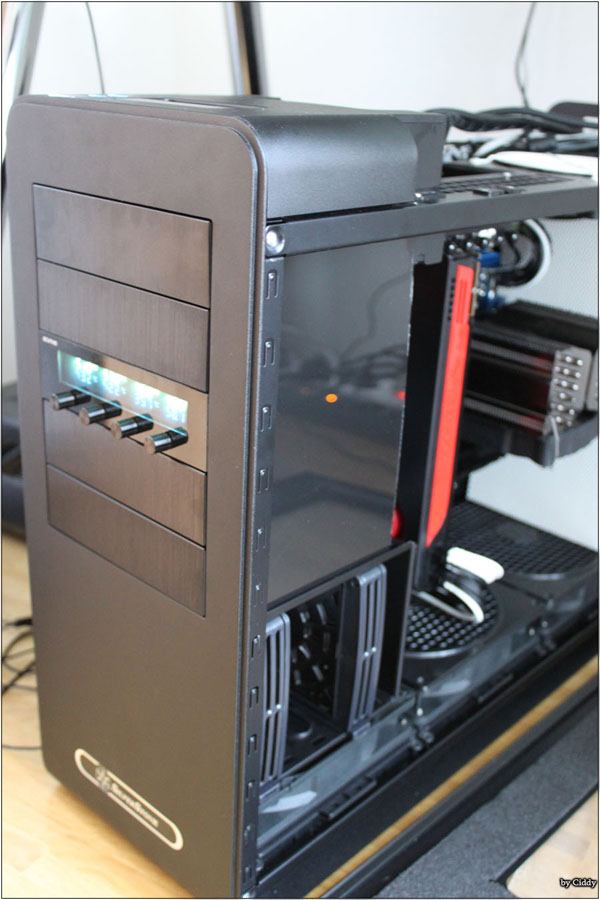

ein Stealthmod hab ich dem Laufwerk bereits verpasst, außerdem hab ich den LW Schacht etwas abgedeckt

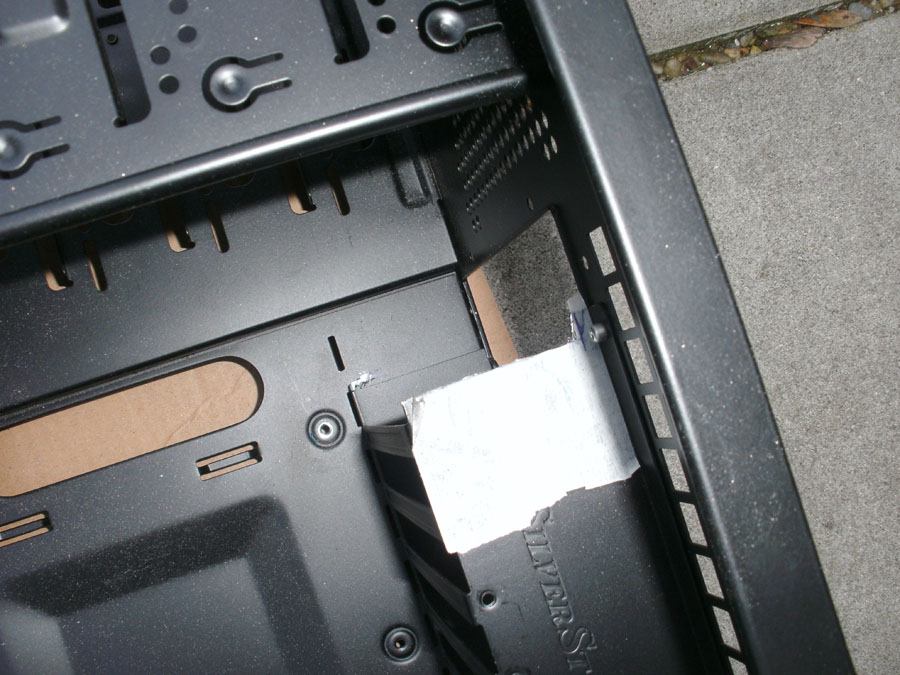

dazu musste ich auch etwas am Gehäuse rumschneiden

und oben hab ich mit Lochblech noch eine Abdeckung gemacht

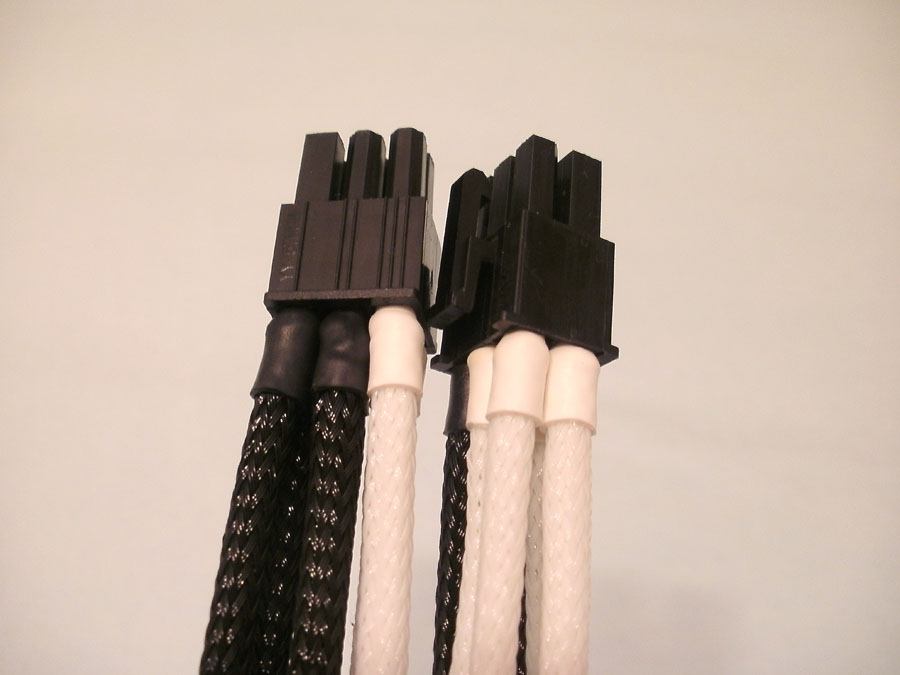

mit sleeven hab ich bereits angefangen, unteranderem ist bereits das 6 Pin Kabel der Graka fertig

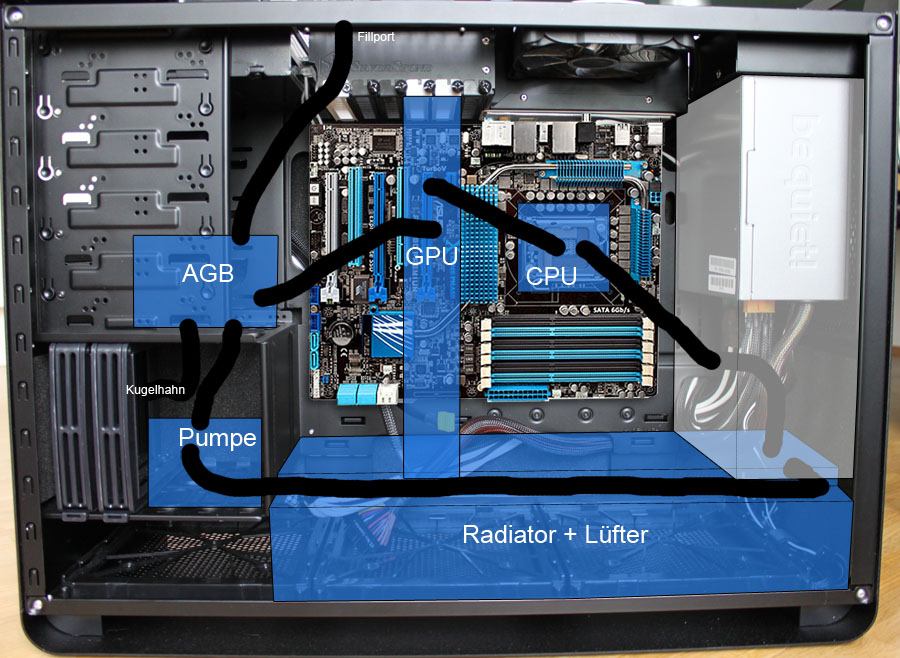

nun das Konzept für die Wakü:

außerdem hab ich hier noch Flexlights und KKs in weiß und blau rumfliegen und einige LEDs werden noch kommen für die passende Beleuchtung


Zusammengefasst wird folgende Hardware verbaut:

Mainboard: ASUS P6X58D Premium
CPU: Intel Core i7 930
RAM: 3x 2GB Corsair Dominator PC3-12800U CL8-8-8-24
GPU: Sapphire Radeon HD 5870 -> going Wakü
SSD: Intel X25-M G2 Postville 160 GB
HDD: Samsung SpinPoint F3 1TB
ODD: LG GGC-H20L
PSU: be Quiet! Straight Power E7 CM 580W
Case: Silverstone FT02B-W Fortress

die Todoliste:

• Hardware verbauen [in Progress]
• Kabelmanagement [in Progress]
• gesamtes System sleeven [in Progress]
• Netzteil Verblendung anpassen [ToDo]
• Anbringen der Beleuchtung [in Progress]
• Beleuchtungssteuerung bauen [ToDo]
• seitliche Abdeckung des LW Schachtes [in Progress]
• Abdeckung des Laufwerksschachtes [ToDo]
• Plannung und Installation der Wasserkühlung [in Progress]

Ich möchte mich noch recht herzlich bei Aquatuning und Phobya bedanken die mich großzügig bei meinem Projekt unterstützen.

Ich hoffe ihr habt Spass mit meinem Worklog und ich freu mich auf euere Kommentare dazu.

So long Ciddy



[Chruz]

Welcome

Bin gespannt auf dein Projekt!

Nur sind keine Bilder zu sehen (zumindest ich kann keine sehen)



[Simel]

Willkommen im Luxx,
hört sich interessant an dein Projekt, vorab eine kleine bitte: Lade die Bilder nochmal wo anders hoch, wenn man nicht im SysP angemeldet ist fehlen einem die Rechte auf die Bilder zu zu greifen und User wie Chruz oder ich sehen nur einen netten Text ohne Bilder

mfg, simel



[Ciddy]

ups na dann werd ich die schnell mal hier hochladen



[Ciddy]

und nochn Bilderspeicher



[Ciddy]

kleines Update:

die Wasserkühlung ist bestellt

außerdem hab ich mir heute noch ein paar Sachen für meine Fotoausrüstung bestellt: Lichtzelt und Tageslichtlampen
dh ich hoffe das die Fotos in Zukunft noch ne Spur besser werden

und schließlich hab ich mir mal einige Plexi Muster bestellt damit ich mir mal ein Bild davon machen kann wie ich zb den Radiator Verblende

eventuell werd ich auch die Netzteilblende nochmal neu machen



[henniheine]

Wakü nur für die 5870 ?

Auch mal ne Idee.

Die CPUs werden ja gar nichtmehr so heiß und sind auch mit Luft gut und einigermaßen leise zu kühlen.

Aber die neuen High End Grafikkarten sind nachwievor laut und warm.

Vondemher gute Idee!

Da reicht dann wohl auch ein kleinerer Radiator.



hennie



[Ciddy]

ähm nö cpu wird auch gekühlt
den Megahalem werd ich denk ich bei einem anderen Projekt dann weiter verwenden der gefällt mir nämlich auch unheimlich gut



[kAEsebrOEtchen]

Schönes Projekt, werd's mal weiter verfolgen!

Grüße



[F22_Raptor]

Sieht gut aus, was mir aber gerade so aufgefallen ist:
Ich würde den Kugelhahn nicht am AGB anringen, sondern am Ausgang der Pumpe oder am Eingang des Radis. So wäre er an der niedrigsten Stelle des Kreislaufes und man könnte die Wakü besser/komfortabler entleeren

Und ABO



[Ciddy]

so die Wakü Teile sind alle eingetroffen und am Wochenende hab ich mal alles zusammengebaut

also zuerstmal des System etwas vorbereiten

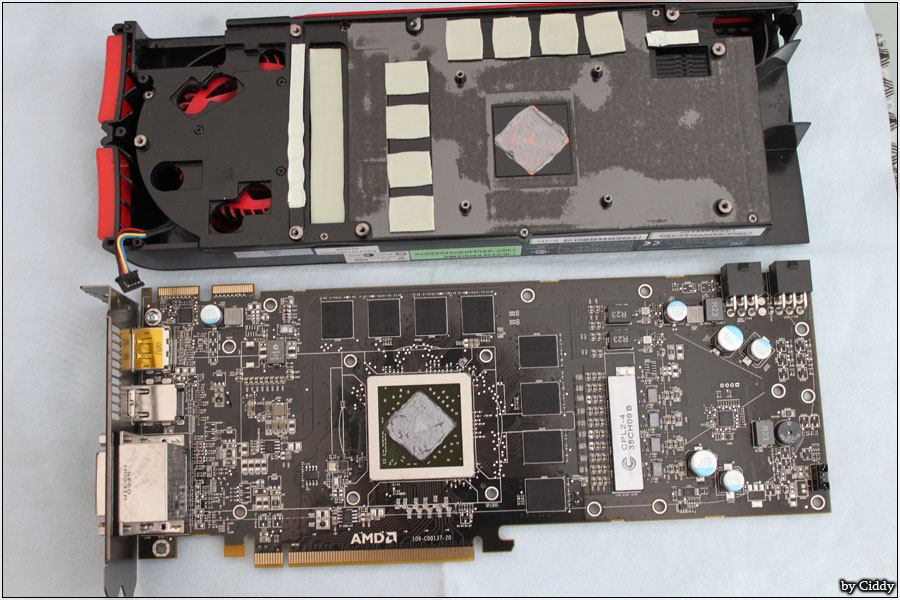

dann den Graka Kühler erstmal abnehmen

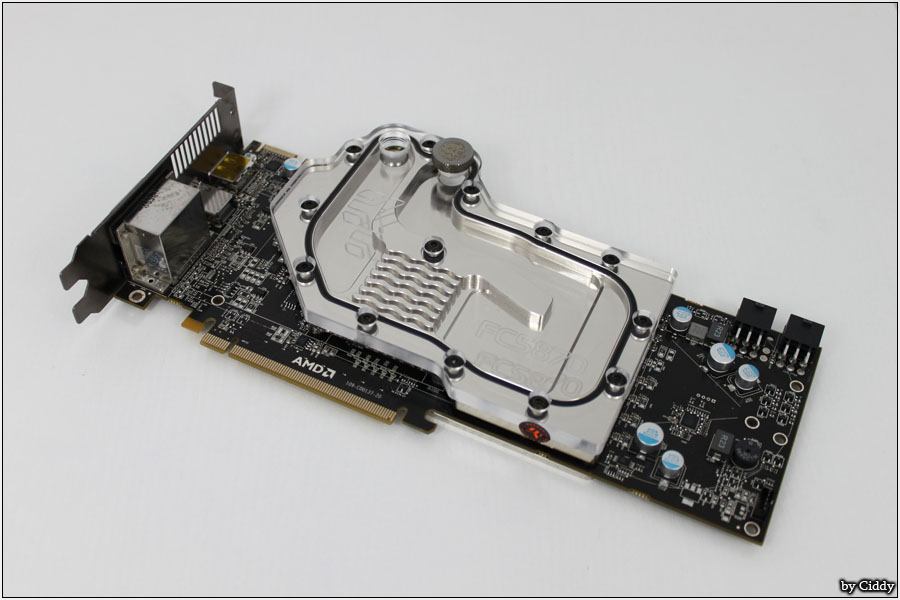

und natürlich den neuen drauf

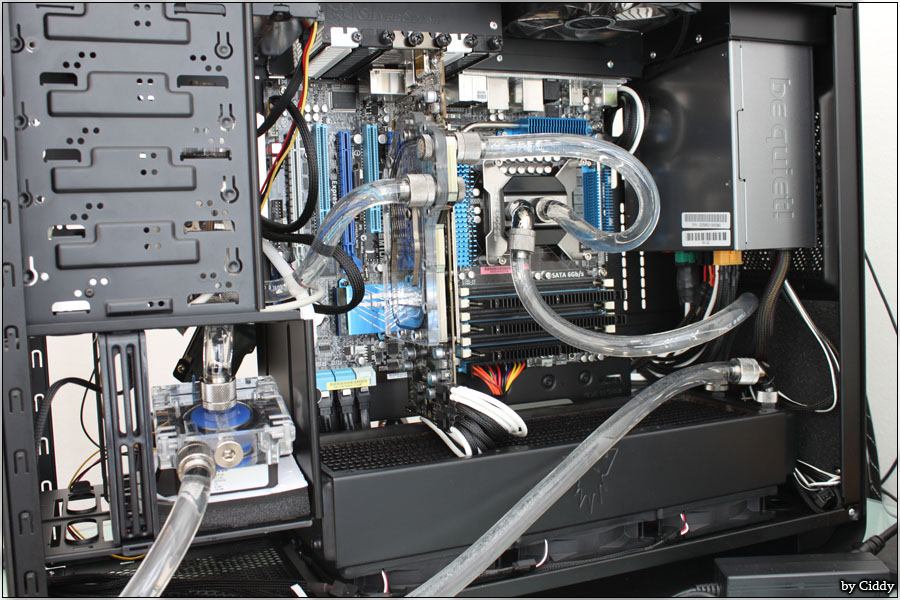

und schließlich mit dem ganzen Rest im Gehäuse verbauen

und weil die Anschlüsse so schön sind hier als kleines extra



[Chruz]

Ich finde den Winkel/Bogen beim CPU-Kühler (rechter Anschluss) nicht so schön



[at0mpssy]

mir gefällts !



[GM]

@: Ciddy bitte mal Lesen



[Ciddy]

so ich hatte leider wenig Zeit und auch Probleme mit der CPU aber nun gibts ein großes Update mit unzähligen Bildern

erstmal nochmals meine Wakü Komponenten:
der EK Waterblock auf der 5870

den HK 3.0

der AGB

die Pumpe mit Bitspower Deckel

Radiator damits kühl bleibt :9

mein Aquaero mit blauer Farbfilterfolie und MDPC-X Schrauben

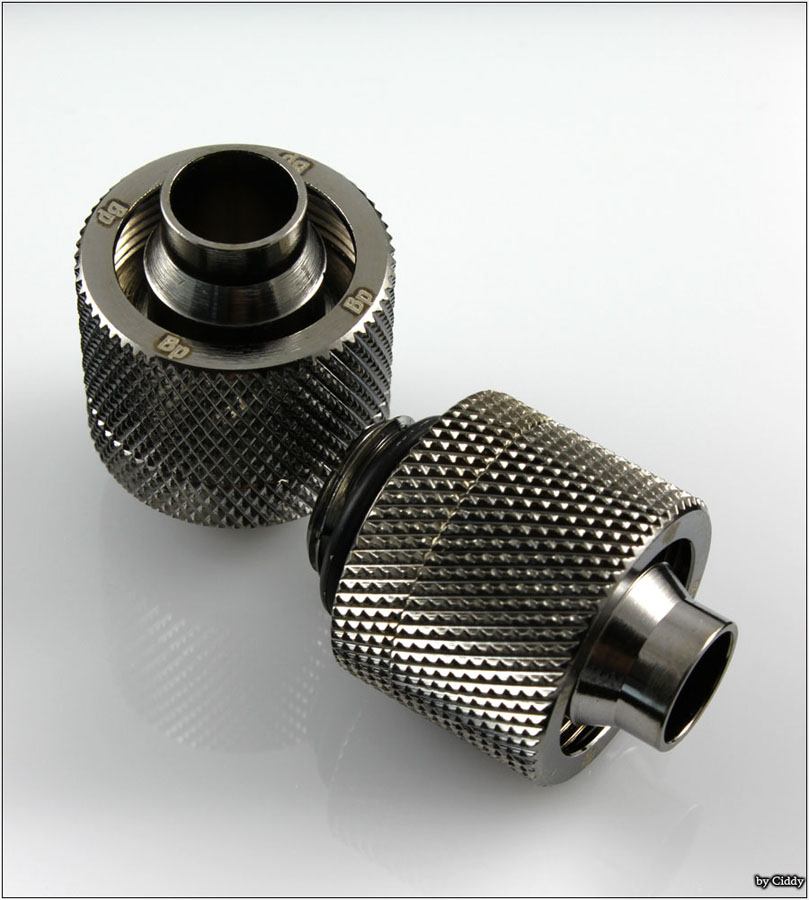

jede Menge Bitspower Anschlüsse

dann noch Schnellkupplungen da ich den Radi nun doch extern haben will

und für die Pumpe gibts noch ein Sandwich

dann hab ich mir noch Mesh bestellt

so und dann hab ich mal angefangen am Gehäuse rumzuschneiden
zuerstmal für den Fillport

dann sehr massiv im HDD Schacht ausgetobt

der Schnitt wird für die Durchführung der I/O Kabel

dann noch einer damit die Pumpe richtig drin stehen kann

und noch eine Durchführung für den Schlauch der obere Schnitt is leider umsosnt gewesen aber ich werde hier ohnehin noch verblenden

hier nun die Löcher für den Radiator

2 mal Schlauch und noch für die Lüfter zum anschließen

meine Makita hat mir dabei geholfen <3

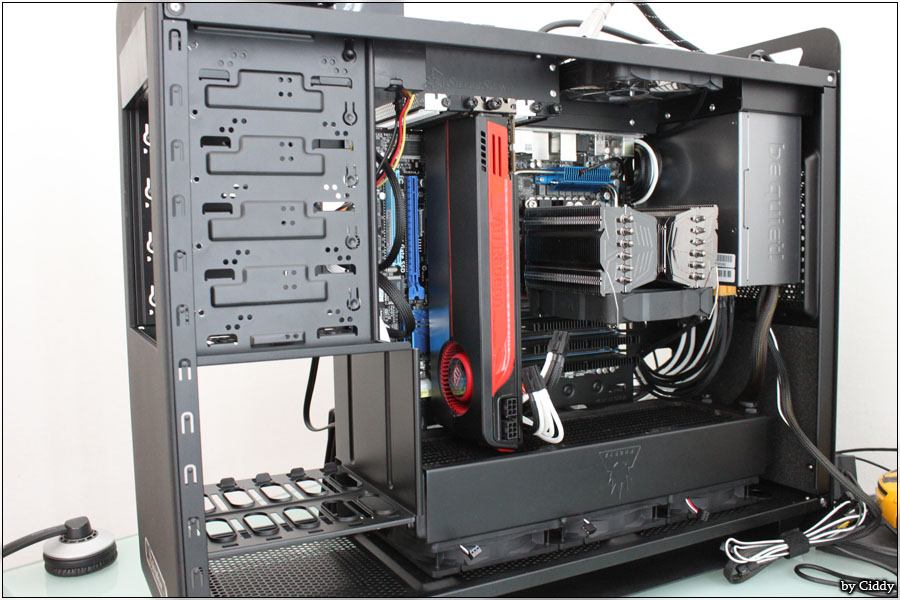

und so sieht das ganze dann mehr oder weniger Final aus
der Platz für die Pumpe

aus einem zweiten Winkel noch

eine spezial Konstruktion der sensoren die direkt an der Radi Durchführung hängt

und von außen ist natürlich dann die Kupplung vorgesehen

für meinen AGB gefallen mir die original Halter leider garnicht darum hab ich mir selbst welche aus Sleeve gefertigt

das Bild is leider recht schlecht aber zeigt trotzdem gut wie der AGB wirkt wenn er dann mit den neuen Haltern befestigt ist



[Bozzi]

hier gibbet dich ja auch noch

Schönes Update.

zieht der AGB nicht trotzdem nach unten oder haste noch ne Halterung da drin?

Grüße



[fhantastic]

sry aber die agb halter gehen mal absolut gar nicht so wie die da rumhängen



[Ciddy]

@Bozzi der AGB steht im Schacht nach oben is nur sehr wenig Spielraum da direkt das LW kommt daher muss er nur an der Wand gehalten werden

@fhantastic ich muss den Halter noch 100% ausrichten damit der nicht schief ist aber sonst bin ich damit recht zufrieden



[NinjaBlue]

Die Graka ist schon sehr nice



[pajaa]

Ich bezweifle die Entkopplungswirkung dieses Minischlauchstücks an der Pumpe.



[fhantastic]

und warum genau ?



[pajaa]

Weil das Schlauchstück so kurz ist, daß es es sich praktisch nicht bewegen kann und somit eher steif ist. Da wirkt der Aufwand mit dem sehr weichen Shoggy sinnlos.



[JimmyP]

also der waterblock für die graka sieht ma lecker aus



[fhantastic]

Weil das Schlauchstück so kurz ist, daß es es sich praktisch nicht bewegen kann und somit eher steif ist. Da wirkt der Aufwand mit dem sehr weichen Shoggy sinnlos.

Ich denke da liegst du falsch, solange sich die fittings nicht berühren sollte das ganz unproblematisch sein.
die meiste "gefahr" geht von der laing selbst aus und nicht von den Anschlüssen oder der Verschlauchung.
Klar übertragen schläuche auch die schwingungen weiter aber da würde dann auch ein längeres Stück schlauch wenig helfen



[pajaa]

Ich lass mich da gern überzeugen, Ferhan.



[fhantastic]

genaueres kann uns nur der TE liefern wenn die kiste irgendwann mal fertig ist.
Sonst wird es für immer ein Räsel bleiben
Oder ein Fall für Galileo Mystery



[aSSaD]

blöde sache mit deinem mainboard. glaubst du, du kannst es nochmal grade biegen

*impcghxschongesehen* ^^



[Ciddy]

sobald ich das System wieder zusammenhab werd ich berichten wies mit der Pumpenentkopplung steht

sollange hab ich wieder ein kleines Update
wie im letzten Bild ersichtlich stören die beiden Switches

also hab ich mit Isolierband rundum geklebt und oben noch und schließlich siehts so aus

da der AGB noch nach rechts näher zum MB bzw zt über die Switches soll würde dann das leuchten noch mehr stören



[Ciddy]

so es gibt wieder ein Update

ich hab die Pumpe - AGB Verbingung mal soweit eingebaut aber seht selbst
eine Dämmmatte ich Laufwerksschacht darauf liegt dann der AGB

natürlich sind die Ausschnitte für die Kabel auch gemacht

hier die Halterung des AGB

und hier der AGB eingebaut

da ich letzte Woche mein Macro Objektiv bekommen hab gitbs noch eine Nahaufnahme

dann kam noch eine weitere Dämmmatte mit entsprechneden Auschnitten hinzu

der AGB is also drin und wir kommen zur Pumpe

ich hoffe die Entkopplung ist so gut ausgeführt

noch ein Bild von der Rückseite

danach hab ich die Unterbodenbeleuchtung noch angebracht

die bei der Pumpe ins Innere geführt wird

sobald ich meine restlichen Einfüllöffnungen hier hab sollte ich dann alles mal einbauen können und mit den Plexi arbeiten anfangen können



[Ciddy]

auch wenn es auf das letzte Update kein Feedback gab hoffe ich, dass es den ein oder anderen noch interessiert

also ich hab jetzt mal mit einer Beta meiner Laufwerks und HDD Abdeckung angefangen

nach dem Zuschnitt siehts dann so aus

danach hab ich in meinem Arbeitswahn das Bilder machen vergessen, hier bereits ein paar Schnitte damit alles Ideal sitzt

hier mit gebohrtem Loch für die Einfüllöffnung und man erkennt, dass das Plexi angeschliffen wurde

das Mainboard musste ich etwas ausnehmen

hier nun die Beta Abdeckung, es gibt noch ein paar Sachen zu verbessern aber ich hab einiges damit gelernt denk ich und mit dem richtigen Plexi werd ich dann natürlich höchst vorsichtig und bedacht arbeiten damit so wie hier keine kleinen Sprünge entstehen auch werd ich noch ein wenig zusätzliches Werkzeug kaufen damit ich des perfekt durchziehen kann

dann hab ich am Boden weiter gemacht und den neuen 140er in die untere Dämmmatte eingepasst

dann noch den Lüfter sleeven

hier der Stecker

und hier noch ein schönes Sleeve Foto wie ich finde

so wirds dann im eingebauten Zustand sein

wie euch vielleicht auffällt fehlt hier die Abdeckung wieder, die hab ich noch lackiert den die finale Version soll schwarz sein also sollte es auch bei der Beta so sein

schließlich hab ich mir noch ein Detail überlegt vorallem da ich ja einiges an Mesh hier hab

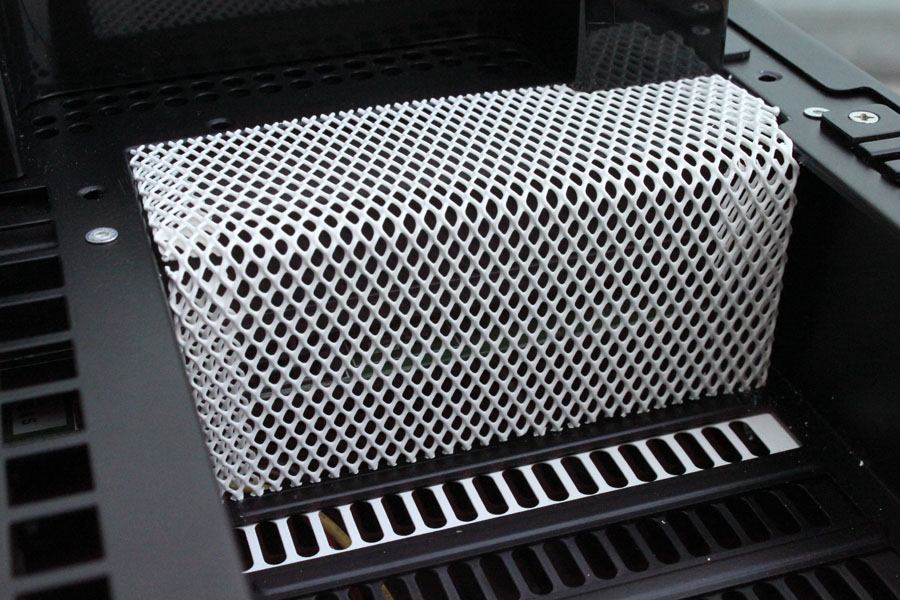

zugeschnitten, gekanntet und auch geschliffen

danach noch schwarz lackiert

das finale Ergebnis

hier noch der kleine Bruder davon

und noch ein Shot weil mir die doch ganz gut gefallen

so damit bin ich auch schon wieder am Ende meines Updates
ich hoffe ich bekomm bald mal meine Einfüllöffnungen den ohne macht der Zusammenbau wenig Sinn

außerdem hab ich bei MDPC-X noch ne gröbere Bestellung gemacht allerdings nicht nur für dieses Projekt
im Pakete sind dann auch Nieten damit wird dann nochmal alles ausgebaut und die Nieten soweit möglich durch Schwarze ausgetauscht
