Inno3D stellt drei iChill GeForce GTX 1080 vor (Video-Update)

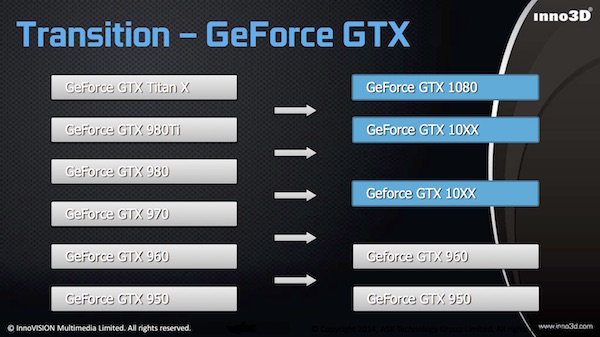

Nachdem Inno3D in der vergangenen Woche eine kleine Vorschau auf die Kühlung der neuen Grafikkarten-Modelle gab, folgt nun die offizielle Vorstellung. Dabei sieht auch Inno3D nicht nur ein Modell vor, sondern will gleich mit mehreren Neuvorstellungen angreifen. Zwar spricht man zunächst einmal nur von der GeForce GTX 1080, interessanterweise sind in der Präsentation der neuen Modelle aber gleich zwei weitere Karten eingeplant, von denen eine die GeForce GTX 1070 sein wird. Zwar wird auch eine GeForce GTX 1060 erwartet, Inno3D ist jetzt aber der erste Hersteller, der konkret von einem weiteren Modell spricht.

Zunächst einmal wollen wir auf die groben Details der drei neuen Modelle von Inno3D eingehen. Alle drei basieren auf der GeForce GTX 1080, allerdings unterscheiden sich die „Black“, „X4“ und „X3“ durch Takt und Kühlung. Keinerlei Unterschiede gibt es bei der GPU, denn überall kommt die in 16 nm FinFET gefertigte GP104-GPU zum Einsatz, die 2.560 Shader-, 160 Textunreinheiten und 64 ROPs vorzuweisen hat. Auch die weiteren architektonischen Details sind natürlich identisch und somit bleibt den Herstellern nur die Unterscheidung mittels Taktung, Kühlung und PCB-Design. Wer sich zur Architektur und den neuen Features noch einmal etwas genauer informieren möchte, dem empfehlen wir einen Blick in unseren ausführlichen Artikel zur GeForce GTX 1080.

Die Inno3D iChill GeForce GTX 1080 Black ist das Topmodell. Sie arbeitet mit bisher unbekannten Taktraten für den Basis- und Boots-Takt und lässt den Speicher vermutlich mit 2.600 MHz arbeiten. Inno3D hat das PCB dahingehend überarbeitet, dass sich eine 8+1 Spannungsversorgung um GPU und Speicher kümmert. Im Referenzdesign von NVIDIA sind es 4+1 Spannungsphasen. Versorgt wird die Karte jeweils mittels eines 8-Pin- und 6-Pin-Anschlusses, sodass sie theoretisch 300 W aufnehmen kann. Ob das von NVIDIA vorgegebene Powertarget damit allerdings mithalten kann, ist fraglich.

Inno3D iChill GeForce GTX 1080 Vorstellung

Etwas weniger aufwendig konstruiert sind die Inno3D iChill GeForce GTX 1080 X3 und X4. Während die X4-Variante einen Takt von 1.759/1.898 MHz vorsieht, kommt die X3 auf 1.759/1.898 MHz. Der Speicher bleibt in beiden Fällen unangetastet. Diese beiden Modelle sehen eine Versorgung mit 6+1 Spannungsphasen vor, die ebenfalls mit jeweils einem 8-Pin- und einem 6-Pin-Stromanschluss versorgt werden – zusätzlich zum PCI-Express-Steckplatz. Auch damit ist eine theoretische Versorgung von 300 W möglich, die aber sicherlich an anderer Stelle (dem Powertarget) limitiert sind. Allen drei Modellen gemein sind die Display-Ausgänge mit 3x DisplayPort 1.4, 1x HDMI 2.0 und 1x Dual-Link-DVI.

Inno3D iChill GeForce GTX 1080 Vorstellung

Kommen wir nun zu den Besonderheiten der einzelnen Modelle, die wir schnell ansprechen wollen.

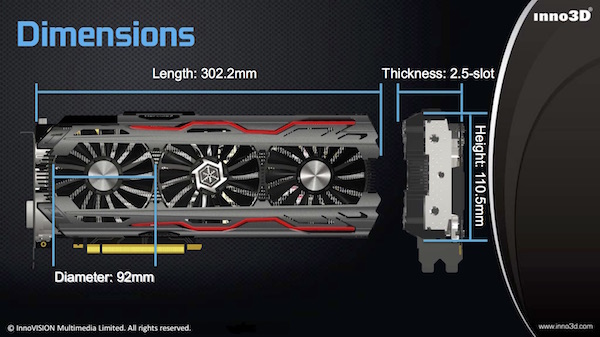

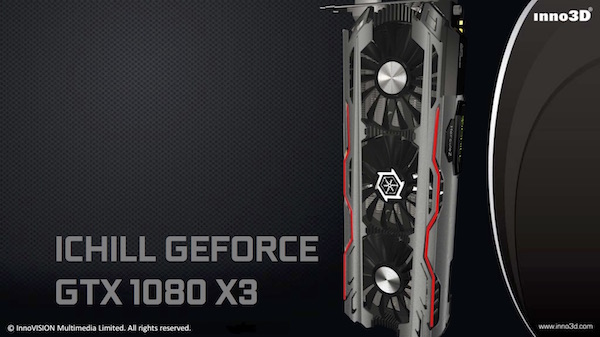

Inno3D iChill GeForce GTX 1080 X3

• Lüfterstop im Idle-Betrieb
• Länge: 302,2 mm
• Höhe: 110,5 mm
• 92 mm Lüfterdurchmesser
• 2,5 Slots tief

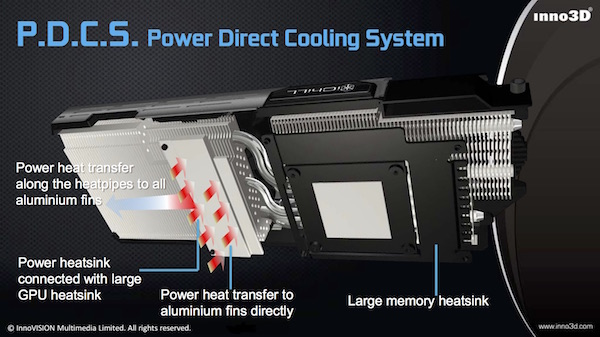

Beim iChill-Kühler auf der GeForce GTX 1080 X3 sitzen auf der GPU sowie einigen spannungsversorgenden Komponenten direkt große Metallblöcke aus Aluminium, welche die Abwärme aufnehmen und an den eigentlichen Kühlkörper abgeben. Auch die GDDR5X-Speicherchips werden durch eine Metallplatte abgedeckt. Ein per LED beleuchtetes iChill-Logo zeigt durch einen Farbcode an, in welchem Lastzustand sich die Karte befindet. Blau steht dabei für eine geringe Last, Grün für mittlere Anforderungen und Rot für volle Auslastung. Die Beleuchtung wird auch in Leuchtstreifen auf der Front der Karte fortgesetzt.

Inno3D iChill GeForce GTX 1080 Vorstellung

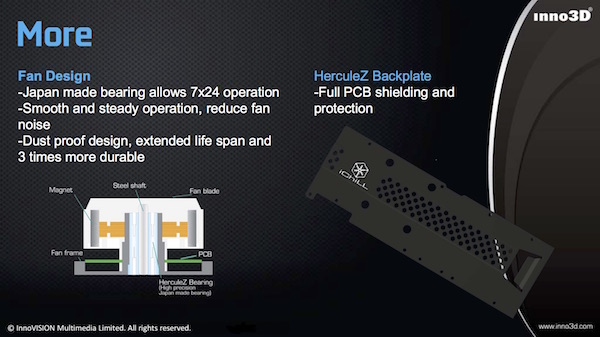

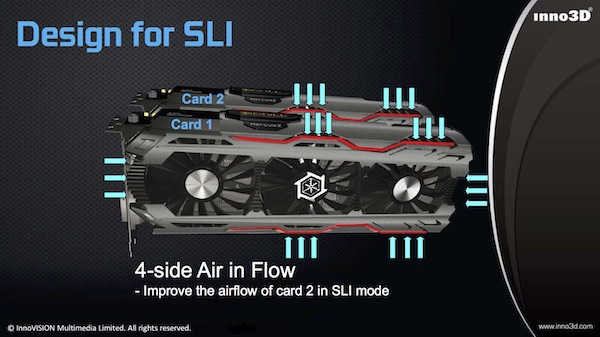

Die Abdeckung des Kühlers lässt sich ohne Werkzeug entfernen. Auch die darin befestigten Lüfter können entfernt werden, um sie zu reinigen. Öffnungen in der Abdeckung sollen es den Lüftern möglich machen auch in einem SLI-Betrieb ausreichend Frischluft anzusaugen. Der eigentliche Kühlkörper besteht aus Aluminium-Finnen, von denen 123 Stück aneinander gereiht sind. Drei 6-mm- und zwei 8-mm-Heatpipes führen die Abwärme ab. Das PCB ist mit 10 Layern hinsichtlich der Komplexität auf einem für eine High-End-Karte üblichen Niveau.

Inno3D iChill GeForce GTX 1080 X4

• Lüfterstop im Idle-Betrieb
• Länge: 302,2 mm
• Höhe: 115,2 mm
• 92 mm Lüfterdurchmesser
• 2,5 Slots tief

Die Unterschiede zur X3 fallen bei der Kühlung gering aus. Die Karte ist deutlich höher, was am vierten zusätzlichen Lüfter liegt. Dieser befindet sich auf der Kopfseite der Karte und soll die Heatpipes noch einmal gesondert kühlen, die sich um die Kühlung der spannungsversorgenden Komponenten kümmern. Zudem unterscheidet sich das Design der Lüfterschaufeln etwas. Während die Lüfter der X3-Variante für einen leisen Betrieb bei niedrigen Drehzahlen ausgelegt sind, sollen die der X4-Variante besonders effizient bei hohen Drehzahlen sein.

Inno3D iChill GeForce GTX 1080 Vorstellung

Video-Update:

Von unserem Computex-Team ist nun auch das Video zu den neuen Karten eingetroffen. Neben den oben bereits vorgestellten Varianten der GeForce GTX 1080 gibt es auch im Video auch einen ersten Blick auf die neuen GTX-1070-Modelle, auch wenn technische Daten noch auf sich warten lassen. Das Layout ist aber weitestgehend mit den 1080er-Karten identisch.
