2. WaKü Projekt | Ryzen 7950X3D - RTX4090 - 10GBit SFP+ - ASUS B650M-Plus - MoRa3 420 - HeatKiller 150DDC MP - Quaddro

juras

Enthusiast
Thread Starter
Mitglied seit
31.08.2007
Beiträge
78
Hallo

Das 2. WaKü Projekt musste nun angegangen werden da mein 1. WaKü Projekt an meinen Sohn weitervererbt wird.

Die Erfahrung aus dem 1. Projekt, die Inspiration der Luxx-Teilnehmer sowie die hier zu findenden Ratschläge der Forenexperten haben diesmal zu einem MoRa Projekt geführt.
Das 1. Projekt hat bei geschlossenem Gehäuse und der eher suboptimalen Warmluftabfuhr doch eher höhere Temperaturen sowie Lüfterdrehzahlen zur Folge gehabt.
Nicht wirklich laut aber die Wassertemperaturen waren bei einem "leisen" Betrieb nicht dort wo ich sie gerne gesehen hätte.
Durch den Wechsel auf die 2080TI wurde es nicht besser und somit habe ich das Gehäuse ohne Frontplatte und bei offenem Seitendeckel betrieben.

Der MoRa Ansatz hat mir nach und nach immer besser gefallen und somit stand der Entschluss fest das beim nächsten Mal es eine MoRa Kombination werden würde.
Um den Ansatz auch konsequent zu verfolgen muste alles was für die WaKü erforderlich ist, soweit wie möglich, raus aus dem Gehäuse und an/in den MoRa.

Gerne hätte ich ein maximal kleines ITX Gehäuse verwendet aber ich will zwingend eine 10GBit SFP+ Netzwerkkarte einsetzen und brauche daher einen 2. PCIE Slot.
Also musste es ein µATX Board und Gehäuse werden.

Build ist fast fertig - CPU soll die Woche kommen und der GraKaKühler hoffentlich in 2 Wochen.
Hier also der Verlauf bis zum aktuellen Stand.
Beitrag automatisch zusammengeführt:

Zunächst mal die Teileliste nebst Preisen :oops:.
Ist definitiv der teuerste Rechner den ich mir gegönnt habe.

ArtikelMengeEinzelpreisGesammt
Barrow Adapter gerade G1/4 Zoll AG auf G1/4 Zoll AG, 14mm, drehbar - schwarz23,90 €7,80 €
Koolance QD3 Schnellverschluss mit Schott gerade männlich auf 10mm ID - no-spill, silber119,90 €19,90 €
Koolance QD3 Schnellverschluss mit Schott gerade weiblich auf 10mm ID - no-spill, silber121,90 €21,90 €
Bitspower Adapter G1/4 Zoll AG auf G1/4 Zoll IG - 15mm, schwarz matt14,90 €4,90 €
INNO3D GeForce RTX 4090 X3 OC, 24576 MB GDDR6X11.499,00 €1.499,00 €
Alphacool Eiszapfen Anschluss 90 Grad G1/4 Zoll AG auf 16/10mm - drehbar, schwarz211,90 €23,80 €
Alphacool HF Anschluss 45 Grad G1/4 Zoll AG auf 16/10mm drehbar, schwarz17,90 €7,90 €
PSU 1000 Watt be quiet! Dark Power 13 Modular 80+ Titanium1276,89 €276,89 €
Jonsbo D30 mATX Gehäuse, Tempered Glass - schwarz1109,90 €109,90 €
ASUS TUF Gaming B650M-Plus, AMD B650 Mainboard Sockel AM5, DDR51210,90 €210,90 €
SSD 1TB Samsung 990 PRO M.2 PCIe 4. 3D-NAND TLC (MZ-V9P1T0BW)1128,79 €128,79 €
SSD 2TB Samsung 990 PRO M.2 PCIe 4.0 3D-NAND TLC (MZ-V9P2T0BW)1209,00 €209,00 €
DDR5 32GB (2x 16GB) G.Skill Flare EXPO X5 schwarz DDR5-6000 DIMM CL36-36-36-96 Dual Kit1135,79 €135,79 €
AMD Ryzen 9 7950X3D1789,00 €789,00 €
Heatkiller IV Pro Acetal185,90 €85,90 €
MO-RA X-SPLITTER FOR NOCTUA NF-A20112,95 €12,95 €
MO-RA3 420 for Noctua NF-A201269,95 €269,95 €
MO-RA3 Stand - ACETAL124,95 €24,95 €
MO-RA3 420 Fan Grill - Classic - black (high version)144,95 €44,95 €
HEATKILLER Tube - MO-RA3 Adapter - stainless steel114,95 €14,95 €
HEATKILLER Tube - Basic Mount119,95 €19,95 €
Noctua NF-A20 PWM chromax.black.swap 800rpm (200x200x30mm)439,95 €159,80 €
Xylem Lowara DDC 4.2 PWM179,95 €79,95 €
HEATKILLER Tube 150 DDC Multiport189,95 €89,95 €
Schnellverbinder Koolance QD3 - 16/10mm (ID 3/8" OD 5/8") - female121,95 €21,95 €
Schnellverbinder Koolance QD3 - 16/10mm (ID 3/8" OD 5/8") - male119,95 €19,95 €
Double Protect Ultra 5l Kanister132,90 €32,90 €
QUADRO Lüftersteuerung für PWM-Lüfter149,90 €49,90 €
Durchflusssensor high flow 2, G1/4149,90 €49,90 €
Barrow Adapter 90° (Snake), zweifach drehbar, Innen-/Außengewinde G1/4, schwarz112,99 €12,99 €
Barrow Schlauchverschraubung 16/10 mm G1/4, schwarz83,99 €31,92 €
Barrow Verschlussschraube G1/4, schwarz41,89 €7,56 €
Schlauch Aqua Computer 16/10 mm EPDM schwarz44,50 €18,00 €
Noctua NF-A14 PWM chromax.black.swap, Leiser Premium-Lüfter, 4-Pin (140mm, Schwarz)229,90 €59,80 €
Noctua NT-H2 3.5g, Wärmeleitpaste für Computer inkl. 3 Reinigungstücher (3,5g)113,90 €13,90 €
6mm-7.5m PET erweiterbar geflochten schwarz Alex Tech Kabel Sleeve17,99 €7,99 €
ELECTRAPICK 25 Stück Kabelverschraubung Set, Einstellbar 3-15mm IP68 Wasserdicht Nylon18,09 €8,09 €
Lemo B2 6P Stecker/Buchse135,00 €35,00 €
Alphacool ES Geforce RTX 4090 Reference Design mit Backplate1164,90 €164,90 €
Mellanox X3 CX311A160,00 €60,00 €
Summe4.843,52 €
Beitrag automatisch zusammengeführt:

Pumpe und AGB zusammengebaut
Beitrag automatisch zusammengeführt:


Anhänge

  • IMG_1071.jpg
    259,3 KB · Aufrufe: 98
  • IMG_1072.jpg
    223,6 KB · Aufrufe: 95
  • IMG_1073.jpg
    333,9 KB · Aufrufe: 112
  • IMG_1074.jpg
    213,5 KB · Aufrufe: 90
  • IMG_1075.jpg
    218,5 KB · Aufrufe: 92
  • IMG_1076.jpg
    259,2 KB · Aufrufe: 85
  • IMG_1077.jpg
    281,2 KB · Aufrufe: 92
  • IMG_1079.jpg
    260,4 KB · Aufrufe: 95
  • IMG_1080.jpg
    242 KB · Aufrufe: 97
  • IMG_1081.jpg
    248,9 KB · Aufrufe: 97
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
PWM Kreuz, AGB/Pumpe und Noctuas am MoRa verbaut...

Beitrag automatisch zusammengeführt:

Temp Sensor (war beim DFM dabei?!) für Luft Temperatur verbaut...

Beitrag automatisch zusammengeführt:

DFM und den 90° Winkel mit 15mm Extender montiert.. und festgestellt daß das Anschlussterminal des MoRa nicht rechtwinklig verbaut ist :(
Hatte vor hier mit einem weitren drehbaren Adapter eine direkte Verbindung herzustellen.
War so nicht möglich - habe also ein Stück Schlauch mit 2 Fittings verwendet - war letzendlich auch die bessere Entscheidung, denke ich, da dadurch der AGB besser entkoppelt ist.

Beitrag automatisch zusammengeführt:

Nun gings ans Kabel zum MoRa...
Da ich ein Fan von LEMO Steckverbindungen bin habe ich mit eine B2 6Pol Set bei Ebay besorgt.
Kabel gesleved und Stecker angelötet.

Beitrag automatisch zusammengeführt:

PG9 Kabeldurchführung in die Lüfterabdeckung einbauen...
Habe hier einen seitlichen Schlitz ausgeschnitten damit ich das Abdeckgitter komplett entfernen kann wenn nötig. War wahrscheinlich nicht nötig, aber nun ja, ist jetzt eben so.

Beitrag automatisch zusammengeführt:

Quadro verbaut...
Obwohl nicht nötig habe ich die DDC direkt an die Spanungsversorgung angeschlossen.

Beitrag automatisch zusammengeführt:

MoRa verschlaucht und je einen QD3 M/F am Schlauch verschraubt...

Beitrag automatisch zusammengeführt:

Jetzt gehts ans Gehäuse...
Löcher gebohrt und QD3's verbaut.


Zuletzt bearbeitet:
QD's passen auch ;)

Beitrag automatisch zusammengeführt:

Einbaubuchse konfektionieren......

Beitrag automatisch zusammengeführt:

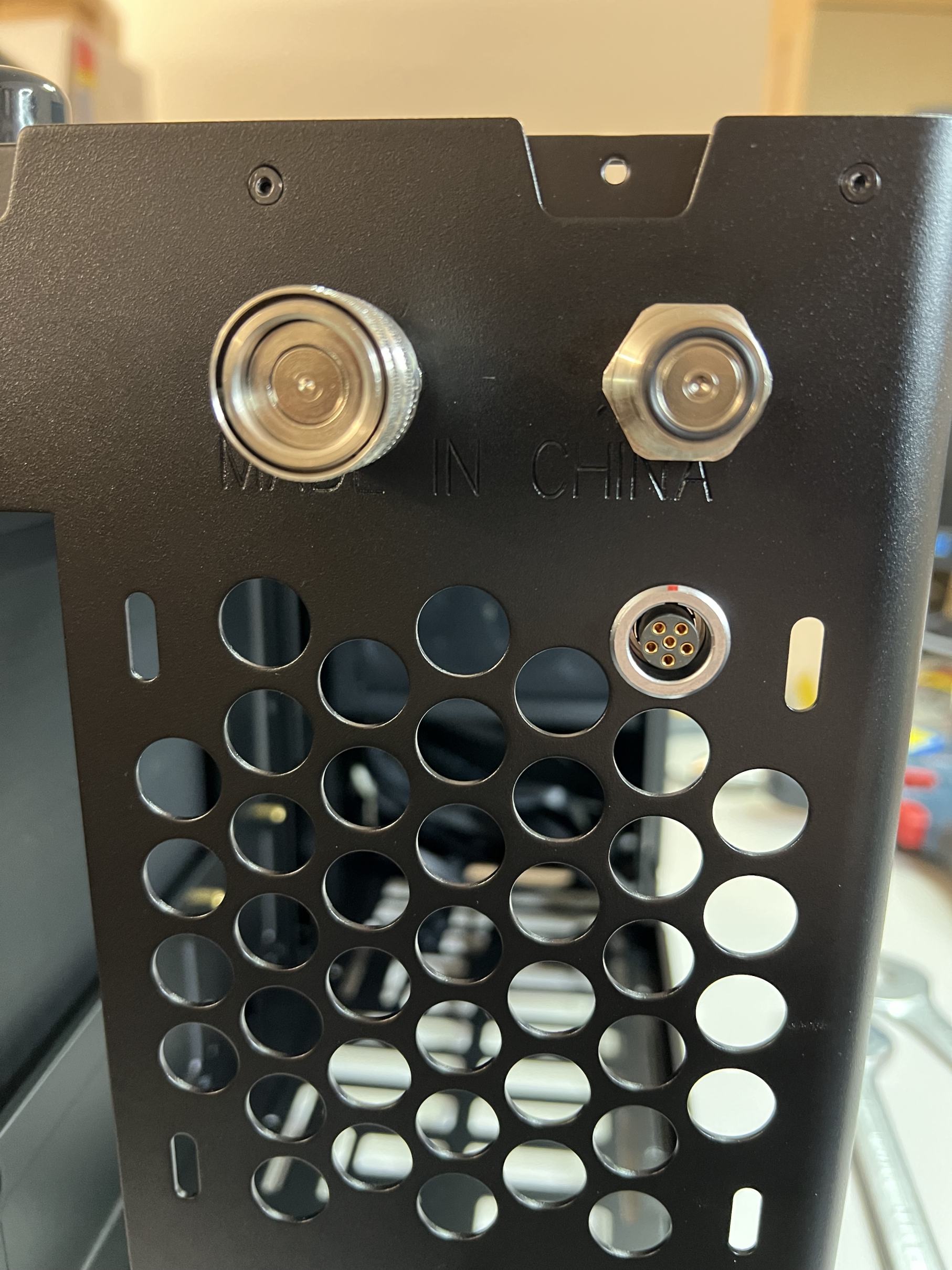

Und Einbau ins Gehäuse....


Stecker passt auch.....

Un das Dingens befüllt...


Jetzt die Komponenten reinbasteln....



Da der vermaledeite GPU Block nicht beikommt und andauernd verschoben wird musste ich etwas Rückbau betreiben und die GPU mit Luftkühlung verbauen 😩

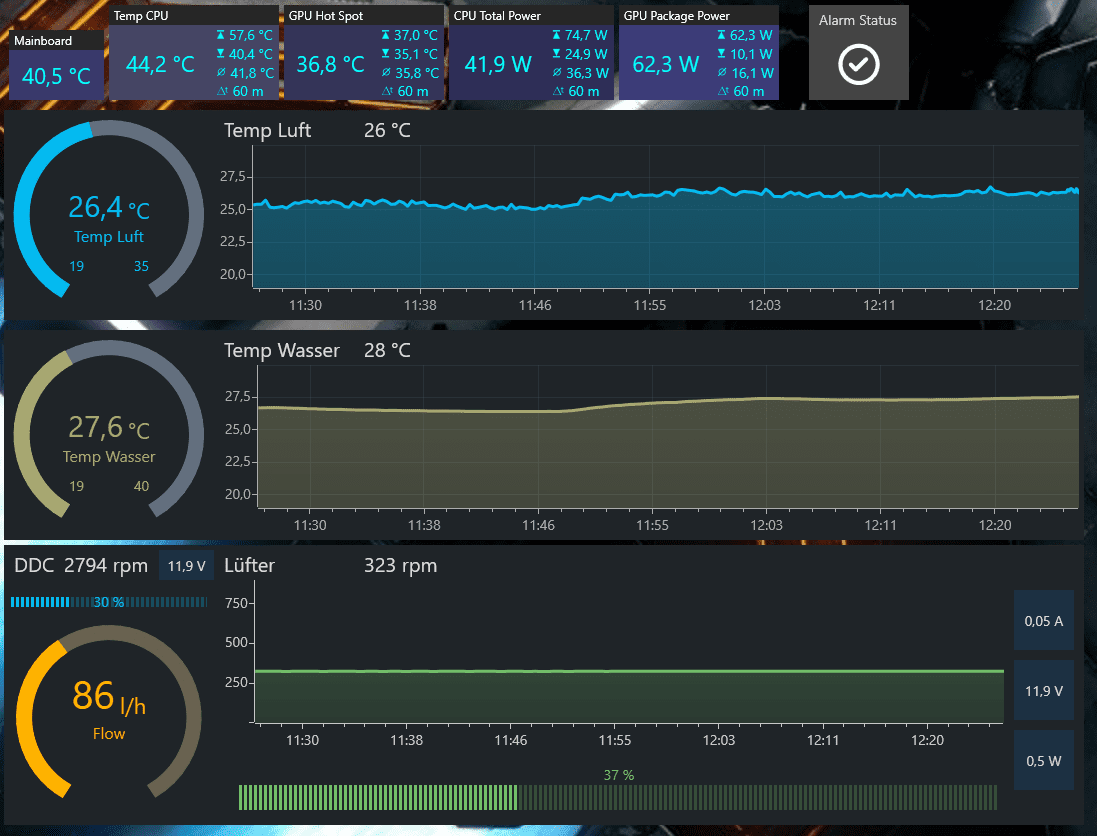

Und so schauts aktuell aus

Oder einfach für ca 3k :)
Aber Respekt für die saubere Arbeit


Anhänge

  • Screenshot_20230501_181718_Gallery.jpg
    25,8 KB · Aufrufe: 116
Durchfluss ist ~20 l/h runter durch den GPU Block
