TheBigZwiebula
Experte
Thread Starter
- Mitglied seit
- 06.02.2016
- Beiträge
- 20
moin moin zusammen ich habe ein kleinens problem.
system:
i7 4960x
rampage iv black edition
gskill ripjawsx 8x4gb
strix 1080
wdc 1tb(ssd hat sich am we auch noch verabschiedet
)
Update: gestern konnte ich endlich die CPU auf einem anderen Mainboard testen, die cpu hat anscheinend einen defekt und geht deshalb zurück an den Händler.
i7 4960x kam am freitag an, wurde dann direkt auf ein asus rampage iv black edition gebaut und dann ging der spaß los.
habe erstmal 6-8 stunden mit q-codes gearbeitet um irgendwie mal bild zu bekommen.
nach unzähligen versuchen startete der rechner dann endlich aber nur im ln2 mode gekoppelt mit dem slowmode und das auch nur wenn das bios resetet wurde oder ich zwischen den beiden bios gewechselt habe.
seit sonntag habe ich den rechner soweit das ich ohne bios reset/wechsel und den slowmode starten kann, aber ohne den ln2 mode tut sich immer noch nichts.
sehr komisch finde ich auch das die cpu von haus aus mit einem bclk von 103.0 läuft, dann habe ich auch das gefühl das änderungen an der ratio und blck nicht übernommen werden egal ob ich sie in windows oder direkt im bios festlege. im oc panel (der komische display halt) wird mir zwar mein eingestellter takt usw angezeigt wenn ich dann aber cpuz öffne wird mir dort der standarttakt von 3.7 und ein mmn erhöhter bclk von 103.0 angezeigt.
cpu temps schwanken trotz wasserkühlung zwischen 33° und 36° im idle, zum vergleich vor einem jahr konnte ich mit der gleichen kühlung einen 4930k im idle locker unter 30° halten
dann habe ich auch das gefühl das der kühlkörper über der cpu auf dem mb ungewöhnlich warm wird dafür dass eigentlich nur neugestartet wird oder höchstens mal windows im idle läuft.
spiele und benchmarks laufen soweit ohne probleme auch über längere zeit.
was ich bereits versucht habe: bios update, bios wechsel, bios reset, memok mit jedem einzelnen riegel, verschiedene grakas auf verschiedenen pcie slots, mb+cpu+gpu+ram ohne sonstiges zubehör getestet, sämtliche jumper und switches wurden mehrfach durchprobiert, 3 verschiedene bios batterien wurden getestet, belastungstest cpu, übertakten und untertakten, cpu wurde mehrfach überprüft ob sie auch richtig verbaut ist, sockelpins auf dem board sehen alle wie neu aus und wurden mehrfach überprüft und es wurde versucht im laufenden betrieb
den ln2 jumper auf aus zu stellen.
Handbuch
ein paar auszüge aus dem handbuch:

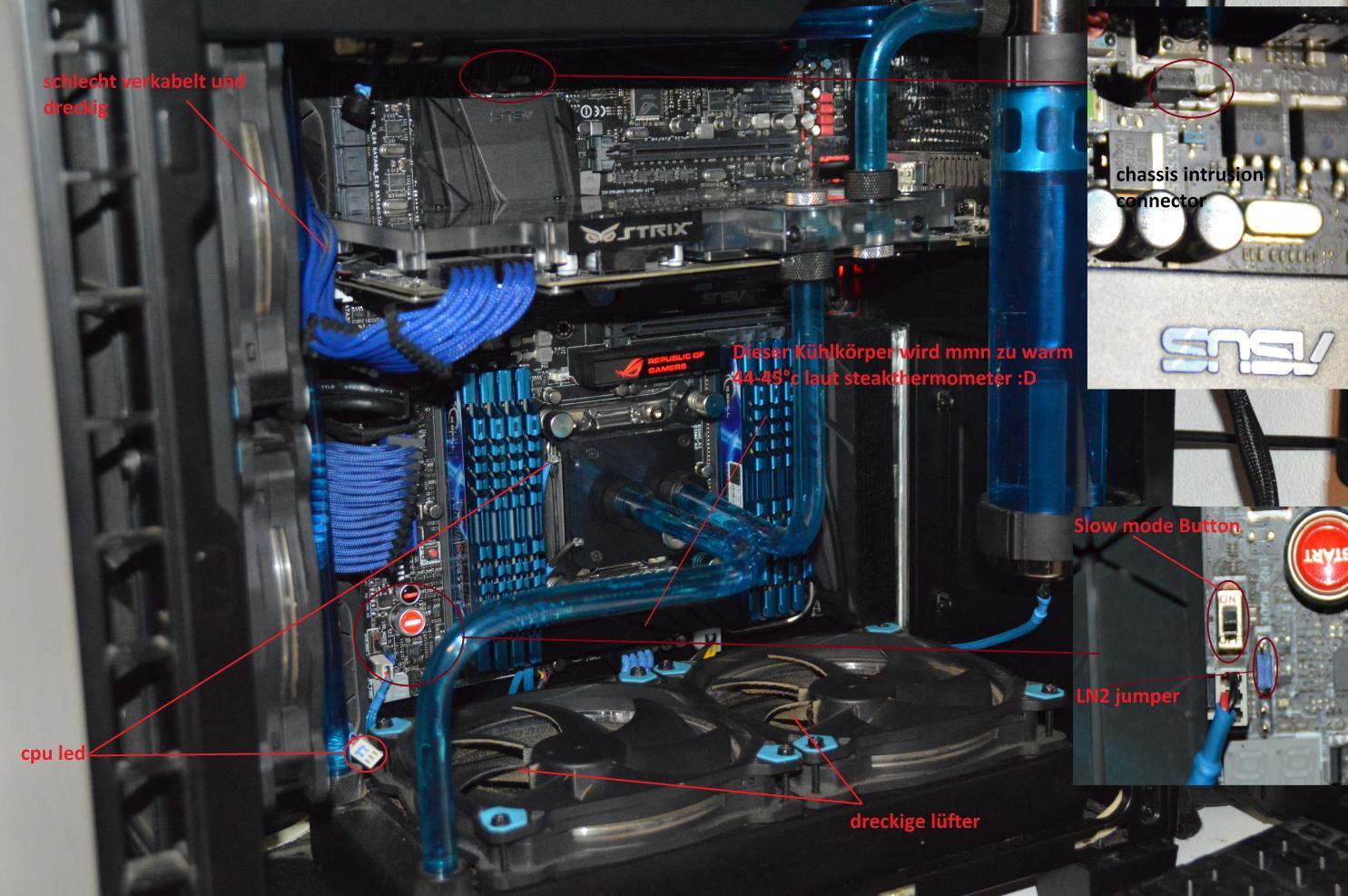

wie man eventuell erkennen kann ist alles in ein atx reverse gehäuse eingebaut, sprich das mainboard ist wie bei einem dell pc verkehrt herum eingebaut und somit steht auch das q-code display auf dem kopf.
vielen dank schonmal im voraus für eure hilfe
system:
i7 4960x
rampage iv black edition
gskill ripjawsx 8x4gb
strix 1080
wdc 1tb(ssd hat sich am we auch noch verabschiedet
)Update: gestern konnte ich endlich die CPU auf einem anderen Mainboard testen, die cpu hat anscheinend einen defekt und geht deshalb zurück an den Händler.
i7 4960x kam am freitag an, wurde dann direkt auf ein asus rampage iv black edition gebaut und dann ging der spaß los.
habe erstmal 6-8 stunden mit q-codes gearbeitet um irgendwie mal bild zu bekommen.
nach unzähligen versuchen startete der rechner dann endlich aber nur im ln2 mode gekoppelt mit dem slowmode und das auch nur wenn das bios resetet wurde oder ich zwischen den beiden bios gewechselt habe.
seit sonntag habe ich den rechner soweit das ich ohne bios reset/wechsel und den slowmode starten kann, aber ohne den ln2 mode tut sich immer noch nichts.
sehr komisch finde ich auch das die cpu von haus aus mit einem bclk von 103.0 läuft, dann habe ich auch das gefühl das änderungen an der ratio und blck nicht übernommen werden egal ob ich sie in windows oder direkt im bios festlege. im oc panel (der komische display halt) wird mir zwar mein eingestellter takt usw angezeigt wenn ich dann aber cpuz öffne wird mir dort der standarttakt von 3.7 und ein mmn erhöhter bclk von 103.0 angezeigt.
cpu temps schwanken trotz wasserkühlung zwischen 33° und 36° im idle, zum vergleich vor einem jahr konnte ich mit der gleichen kühlung einen 4930k im idle locker unter 30° halten
dann habe ich auch das gefühl das der kühlkörper über der cpu auf dem mb ungewöhnlich warm wird dafür dass eigentlich nur neugestartet wird oder höchstens mal windows im idle läuft.
spiele und benchmarks laufen soweit ohne probleme auch über längere zeit.
was ich bereits versucht habe: bios update, bios wechsel, bios reset, memok mit jedem einzelnen riegel, verschiedene grakas auf verschiedenen pcie slots, mb+cpu+gpu+ram ohne sonstiges zubehör getestet, sämtliche jumper und switches wurden mehrfach durchprobiert, 3 verschiedene bios batterien wurden getestet, belastungstest cpu, übertakten und untertakten, cpu wurde mehrfach überprüft ob sie auch richtig verbaut ist, sockelpins auf dem board sehen alle wie neu aus und wurden mehrfach überprüft und es wurde versucht im laufenden betrieb
den ln2 jumper auf aus zu stellen.Handbuch
ein paar auszüge aus dem handbuch:
N2 Mode jumper (3-pin LN2)
With LN2 mode activated, the ROG motherboard is optimized to remedy the cold-
boot bug during POST at an extremely low temperature and help the system boot
successfully.
Slow Mode Switch
Slow Mode Switch is employed during LN2 benching. Some processors have a small
optimum temperature range to run at their highest frequency. Warmer or colder yields
instability at this frequency. For example, a certain processor may need -80̊C loaded
in order to run 5.8GHz, which means about -75̊C idle in order to stay stable at 5.8
GHz.
Going colder or warmer crashes. It will however remain stable at slower frequencies
at much colder or warmer temperatures. Once it comes out of a heavy load while
transitioning over to a light load, when the temperature does not warm fast enough,
it may crash. To over-come this simply flip the switch over to “slow” the processor
instantaneously. Switching over to Slow-Mode during critical moments when
Temperature/Max Frequency alignment is off-synch saves you a lot of crashes, even
when trying to boot into the OS at cold temperatures.
13. Chassis intrusion connector (4-1 pin CHASSIS)
This connector is for a chassis-mounted intrusion detection sensor or switch. Connect
one end of the chassis intrusion sensor or switch cable to this connector. The chassis
intrusion sensor or switch sends a high-level signal to this connector when a chassis
component is removed or replaced. The signal is then generated as a chassis intrusion
event.
By default, the pin labeled “Chassis Signal” and “Ground” are shorted with a jumper
cap. Remove the jumper caps only when you intend to use the chassis intrusion
detection feature.
Q-Code LEDs
The Q-Code LED design provides you with a 2-digit error code that displays the system
status.
[
]
With LN2 mode activated, the ROG motherboard is optimized to remedy the cold-
boot bug during POST at an extremely low temperature and help the system boot
successfully.
Slow Mode Switch
Slow Mode Switch is employed during LN2 benching. Some processors have a small
optimum temperature range to run at their highest frequency. Warmer or colder yields
instability at this frequency. For example, a certain processor may need -80̊C loaded
in order to run 5.8GHz, which means about -75̊C idle in order to stay stable at 5.8
GHz.
Going colder or warmer crashes. It will however remain stable at slower frequencies
at much colder or warmer temperatures. Once it comes out of a heavy load while
transitioning over to a light load, when the temperature does not warm fast enough,
it may crash. To over-come this simply flip the switch over to “slow” the processor
instantaneously. Switching over to Slow-Mode during critical moments when
Temperature/Max Frequency alignment is off-synch saves you a lot of crashes, even
when trying to boot into the OS at cold temperatures.
13. Chassis intrusion connector (4-1 pin CHASSIS)
This connector is for a chassis-mounted intrusion detection sensor or switch. Connect
one end of the chassis intrusion sensor or switch cable to this connector. The chassis
intrusion sensor or switch sends a high-level signal to this connector when a chassis
component is removed or replaced. The signal is then generated as a chassis intrusion
event.
By default, the pin labeled “Chassis Signal” and “Ground” are shorted with a jumper
cap. Remove the jumper caps only when you intend to use the chassis intrusion
detection feature.
Q-Code LEDs
The Q-Code LED design provides you with a 2-digit error code that displays the system
status.
[
]
Code Description
00 Not used
01 Power on. Reset type detection (soft/hard).
02 AP initialization before microcode loading
03 System Agent initialization before microcode loading
04 PCH initialization before microcode loading
06 Microcode loading
07 AP initialization after microcode loading
08 System Agent initialization after microcode loading
09 PCH initialization after microcode loading
0B Cache initialization
0C – 0D Reserved for future AMI SEC error codes
0E Microcode not found
0F Microcode not loaded
10 PEI Core is started
11 – 14 Pre-memory CPU initialization is started
15 – 18 Pre-memory System Agent initialization is started
19 – 1C Pre-memory PCH initialization is started
2B – 2F Memory initialization
30 Reserved for ASL (see ASL Status Codes section below)
31 Memory Installed
32 – 36 CPU post-memory initialization
37 – 3A Post-Memory System Agent initialization is started
3B – 3E Post-Memory PCH initialization is started
4F DXE IPL is started
50 – 53 Memory initialization error. Invalid memory type or incompatible memory speed
54 Unspecified memory initialization error
55 Memory not installed
56 Invalid CPU type or Speed
57 CPU mismatch
58 CPU self test failed or possible CPU cache error
59 CPU micro-code is not found or micro-code update is failed
5A Internal CPU error
5B Reset PPI is not available
5C – 5F Reserved for future AMI error codes
E0 S3 Resume is stared (S3 Resume PPI is called by the DXE IPL)
E1 S3 Boot Script execution
E2 Video repost
E3 OS S3 wake vector call
E4 – E7 Reserved for future AMI progress codes
E8 S3 Resume Failed
E9 S3 Resume PPI not Found
EA S3 Resume Boot Script Error
EB S3 OS Wake Error
EC – EF Reserved for future AMI error codes
F0 Recovery condition triggered by firmware (Auto recovery)
F1 Recovery condition triggered by user (Forced recovery)
F2 Recovery process started
F3 Recovery firmware image is found
F4 Recovery firmware image is loaded
F5 – F7 Reserved for future AMI progress codes
F8 Recovery PPI is not available
F9 Recovery capsule is not found
FA Invalid recovery capsule
FB – FF Reserved for future AMI error codes
60 DXE Core is started
61 NVRAM initialization
62 Installation of the PCH Runtime Services
63 – 67 CPU DXE initialization is started
68 PCI host bridge initialization
69 System Agent DXE initialization is started
6A System Agent DXE SMM initialization is started
6B – 6F System Agent DXE initialization (System Agent module specific)
70 PCH DXE initialization is started
71 PCH DXE SMM initialization is started
72 PCH devices initialization
73 – 77 PCH DXE Initialization (PCH module specific)
78 ACPI module initialization
79 CSM initialization
7A – 7F Reserved for future AMI DXE codes
90 Boot Device Selection (BDS) phase is started
91 Driver connecting is started
92 PCI Bus initialization is started
93 PCI Bus Hot Plug Controller Initialization
94 PCI Bus Enumeration
95 PCI Bus Request Resources
96 PCI Bus Assign Resources
97 Console Output devices connect
98 Console input devices connect
99 Super IO Initialization
9A USB initialization is started
9B USB Reset
9C USB Detect
9D USB Enable
9E – 9F Reserved for future AMI codes
A0 IDE initialization is started
A1 IDE Reset
A2 IDE Detect
A3 IDE Enable
A4 SCSI initialization is started
A5 SCSI Reset
A6 SCSI Detect
A7 SCSI Enable
A8 Setup Verifying Password
A9 Start of Setup
AA Reserved for ASL (see ASL Status Codes section below)
AB Setup Input Wait
AC Reserved for ASL (see ASL Status Codes section below)
AD Ready To Boot event
AE Legacy Boot event
AF Exit Boot Services event
B0 Runtime Set Virtual Address MAP Begin
B1 Runtime Set Virtual Address MAP End
B2 Legacy Option ROM Initialization
B3 System Reset
B4 USB hot plug
B5 PCI bus hot plug
B6 Clean-up of NVRAM
B7 Configuration Reset (reset of NVRAM settings)
B8–BF Reserved for future AMI codes
D0 CPU initialization error
D1 System Agent initialization error
D2 PCH initialization error
D3 Some of the Architectural Protocols are not available
D4 PCI resource allocation error. Out of Resources
D5 No Space for Legacy Option ROM
D6 No Console Output Devices are found
D7 No Console Input Devices are found
D8 Invalid password
D9 Error loading Boot Option (LoadImage returned error)
DA Boot Option is failed (StartImage returned error)
DB Flash update is failed
DC Reset protocol is not available
[
Code Description
00 Not used
01 Power on. Reset type detection (soft/hard).
02 AP initialization before microcode loading
03 System Agent initialization before microcode loading
04 PCH initialization before microcode loading
06 Microcode loading
07 AP initialization after microcode loading
08 System Agent initialization after microcode loading
09 PCH initialization after microcode loading
0B Cache initialization
0C – 0D Reserved for future AMI SEC error codes
0E Microcode not found
0F Microcode not loaded
10 PEI Core is started
11 – 14 Pre-memory CPU initialization is started
15 – 18 Pre-memory System Agent initialization is started
19 – 1C Pre-memory PCH initialization is started
2B – 2F Memory initialization
30 Reserved for ASL (see ASL Status Codes section below)
31 Memory Installed
32 – 36 CPU post-memory initialization
37 – 3A Post-Memory System Agent initialization is started
3B – 3E Post-Memory PCH initialization is started
4F DXE IPL is started
50 – 53 Memory initialization error. Invalid memory type or incompatible memory speed
54 Unspecified memory initialization error
55 Memory not installed
56 Invalid CPU type or Speed
57 CPU mismatch
58 CPU self test failed or possible CPU cache error
59 CPU micro-code is not found or micro-code update is failed
5A Internal CPU error
5B Reset PPI is not available
5C – 5F Reserved for future AMI error codes
E0 S3 Resume is stared (S3 Resume PPI is called by the DXE IPL)
E1 S3 Boot Script execution
E2 Video repost
E3 OS S3 wake vector call
E4 – E7 Reserved for future AMI progress codes
E8 S3 Resume Failed
E9 S3 Resume PPI not Found
EA S3 Resume Boot Script Error
EB S3 OS Wake Error
EC – EF Reserved for future AMI error codes
F0 Recovery condition triggered by firmware (Auto recovery)
F1 Recovery condition triggered by user (Forced recovery)
F2 Recovery process started
F3 Recovery firmware image is found
F4 Recovery firmware image is loaded
F5 – F7 Reserved for future AMI progress codes
F8 Recovery PPI is not available
F9 Recovery capsule is not found
FA Invalid recovery capsule
FB – FF Reserved for future AMI error codes
60 DXE Core is started
61 NVRAM initialization
62 Installation of the PCH Runtime Services
63 – 67 CPU DXE initialization is started
68 PCI host bridge initialization
69 System Agent DXE initialization is started
6A System Agent DXE SMM initialization is started
6B – 6F System Agent DXE initialization (System Agent module specific)
70 PCH DXE initialization is started
71 PCH DXE SMM initialization is started
72 PCH devices initialization
73 – 77 PCH DXE Initialization (PCH module specific)
78 ACPI module initialization
79 CSM initialization
7A – 7F Reserved for future AMI DXE codes
90 Boot Device Selection (BDS) phase is started
91 Driver connecting is started
92 PCI Bus initialization is started
93 PCI Bus Hot Plug Controller Initialization
94 PCI Bus Enumeration
95 PCI Bus Request Resources
96 PCI Bus Assign Resources
97 Console Output devices connect
98 Console input devices connect
99 Super IO Initialization
9A USB initialization is started
9B USB Reset
9C USB Detect
9D USB Enable
9E – 9F Reserved for future AMI codes
A0 IDE initialization is started
A1 IDE Reset
A2 IDE Detect
A3 IDE Enable
A4 SCSI initialization is started
A5 SCSI Reset
A6 SCSI Detect
A7 SCSI Enable
A8 Setup Verifying Password
A9 Start of Setup
AA Reserved for ASL (see ASL Status Codes section below)
AB Setup Input Wait
AC Reserved for ASL (see ASL Status Codes section below)
AD Ready To Boot event
AE Legacy Boot event
AF Exit Boot Services event
B0 Runtime Set Virtual Address MAP Begin
B1 Runtime Set Virtual Address MAP End
B2 Legacy Option ROM Initialization
B3 System Reset
B4 USB hot plug
B5 PCI bus hot plug
B6 Clean-up of NVRAM
B7 Configuration Reset (reset of NVRAM settings)
B8–BF Reserved for future AMI codes
D0 CPU initialization error
D1 System Agent initialization error
D2 PCH initialization error
D3 Some of the Architectural Protocols are not available
D4 PCI resource allocation error. Out of Resources
D5 No Space for Legacy Option ROM
D6 No Console Output Devices are found
D7 No Console Input Devices are found
D8 Invalid password
D9 Error loading Boot Option (LoadImage returned error)
DA Boot Option is failed (StartImage returned error)
DB Flash update is failed
DC Reset protocol is not available
[
wie man eventuell erkennen kann ist alles in ein atx reverse gehäuse eingebaut, sprich das mainboard ist wie bei einem dell pc verkehrt herum eingebaut und somit steht auch das q-code display auf dem kopf.
vielen dank schonmal im voraus für eure hilfe
Anhänge
Zuletzt bearbeitet:
