Hey Mecha-Freaks,
dachte mir ich poste hier auch mal wieder was, und zwar hatte ich mir vor Ewigkeiten eine alte elektronische Schreibmaschine zugelegt, in der Hoffnung, dass dort MX-kompatible Kappen drauf sein würden. Die Hoffnung hat sich leider nicht bestätigt, aber dafür konnte ich daraus was anderes basteln, was eigentlich viel cooler ist: Und zwar habe ich einfach meine eigene Mecha aus dem alten Ding konstruiert.

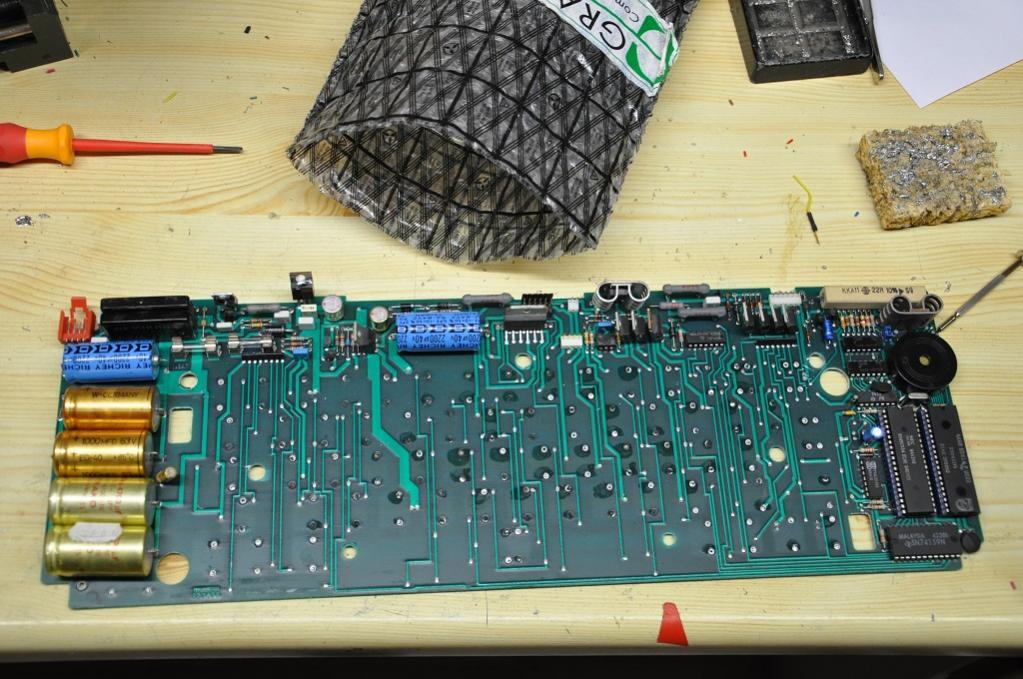

(originales PCB der Schreibmaschine, an sich eigentlich schon was zum An-die-Wand-nageln
.

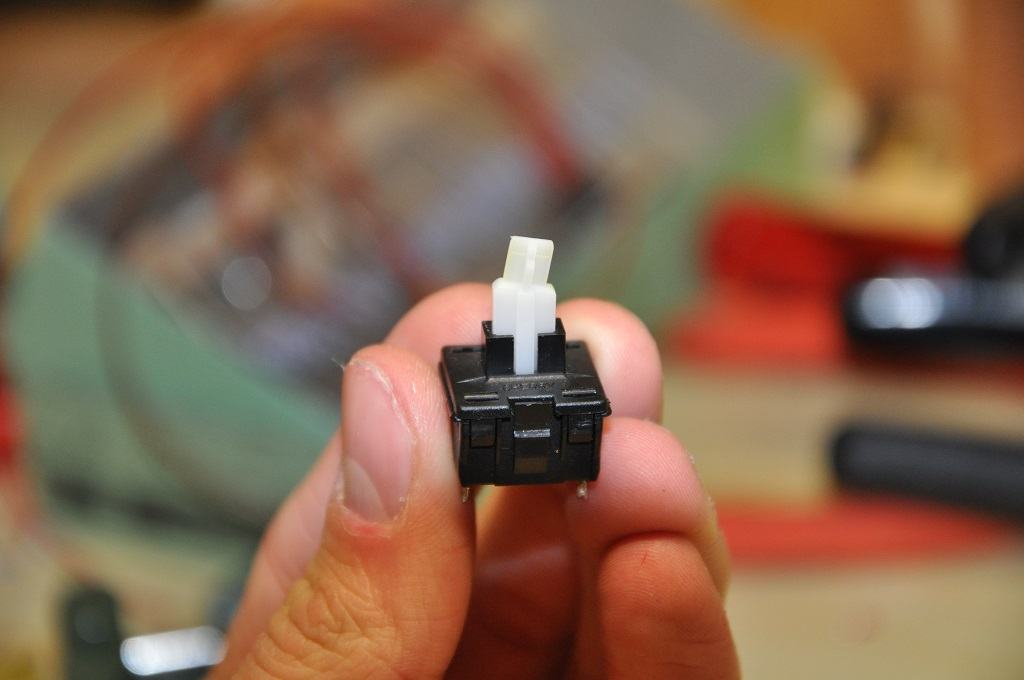

Der Grund warum die Kappen nicht passten, war nämlich der, dass dort Cherry M9 Schalter drauf waren (ein Vorgänger von MX Blacks, der sich meiner Meinung nach supergut anfühlt). Ein bisschen schwerer als Vintage Blacks, aber unvergleichlich "smoother" und weicher. Gleichzeitig aber fest und definiert, und auf keinen Fall so matschig wie MY oder sowas. Außerdem habe ich den Eindruck, dass die Schalter schon nach ca. 1,5mm und nicht erst nach 2mm, wie die MX, auslösen, wodurch man perfekt ohne Bottom-Out tippen kann. Und die Kappen, die dort drauf waren, sind auch allererste Sahne. Ich hab sie in bewundernswert gutem Zustand bekommen, und es lässt sich angenehm drauf tippen. Sie sind schön glatt und nach innen gewölbt, wodurch man die Schalter in der Regel mittiger trifft, als sonst. Und der Look ist sowieso unvergleichlich

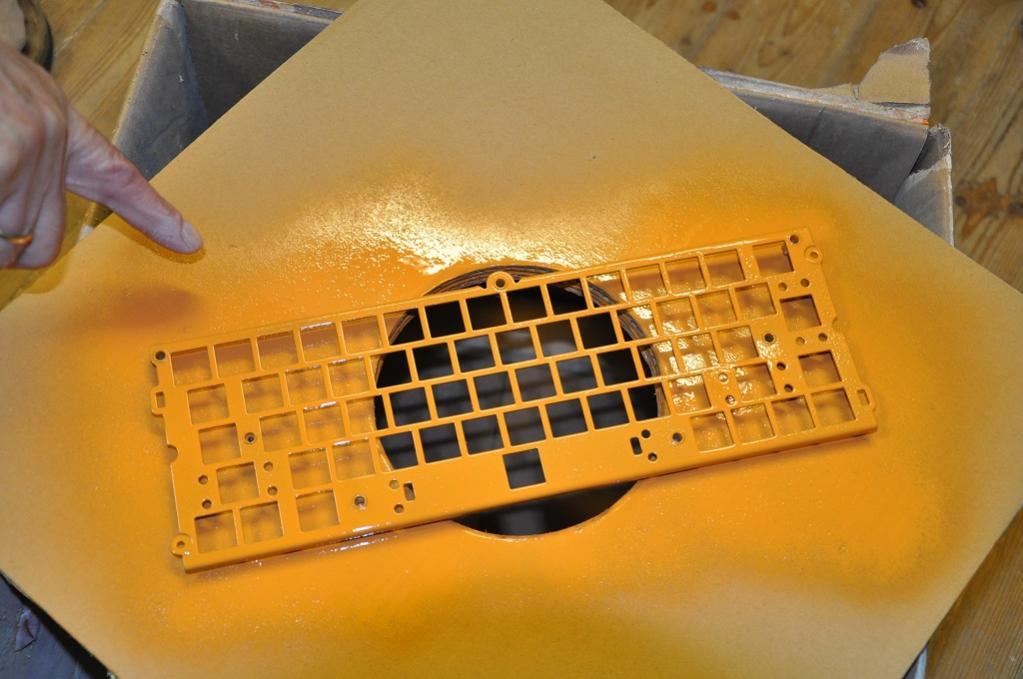

(hier die Platte beim Lackierern - war schon ein wenig rostig und nicht mehr wirklich schön)

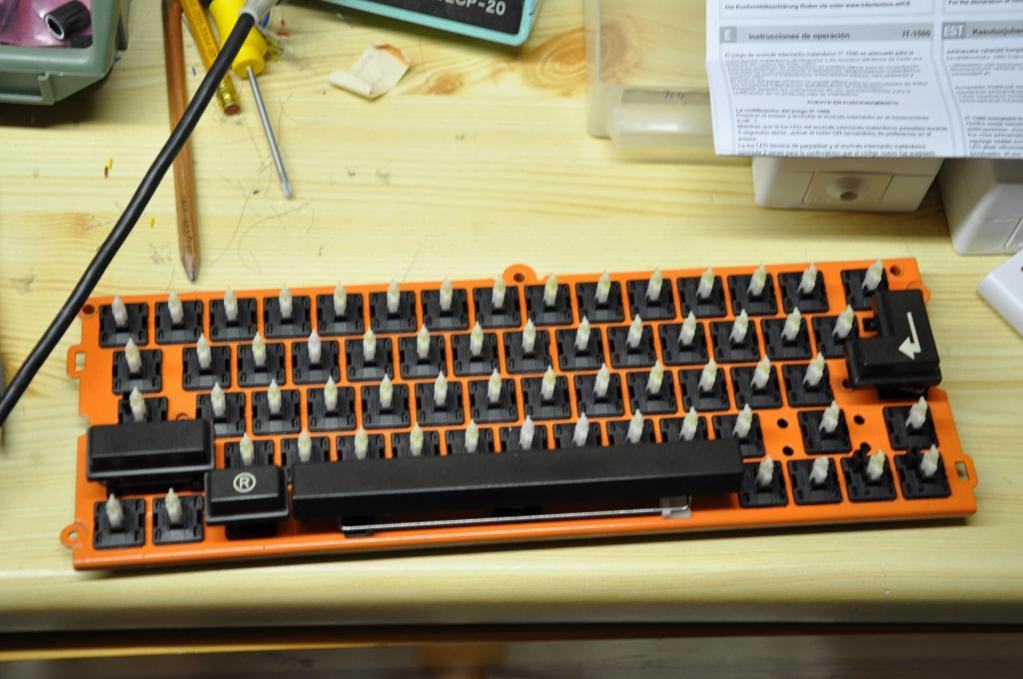

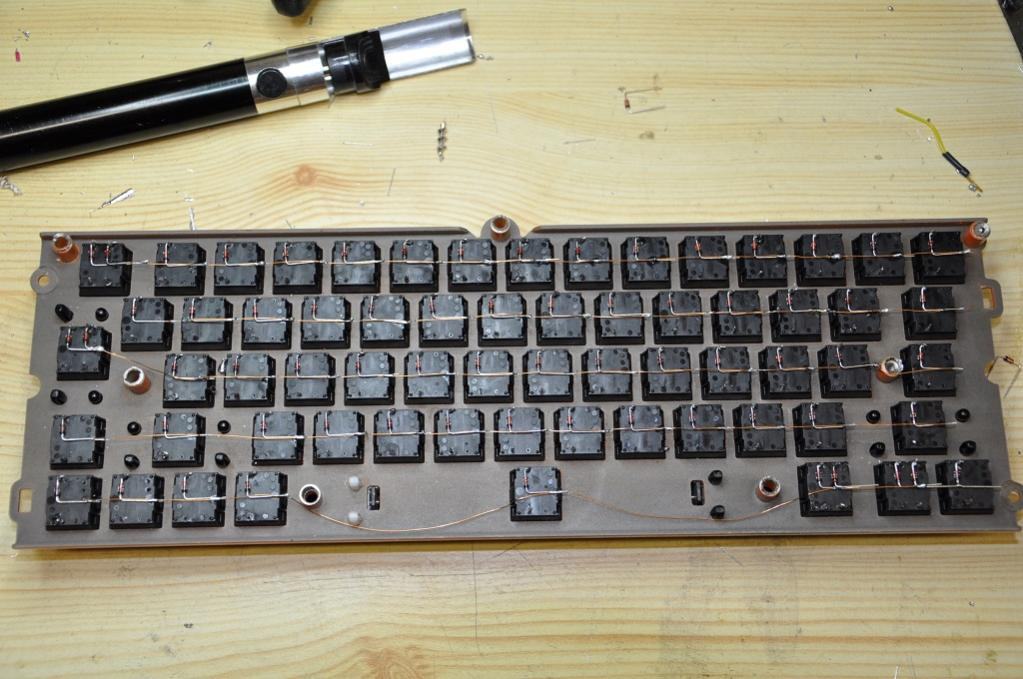

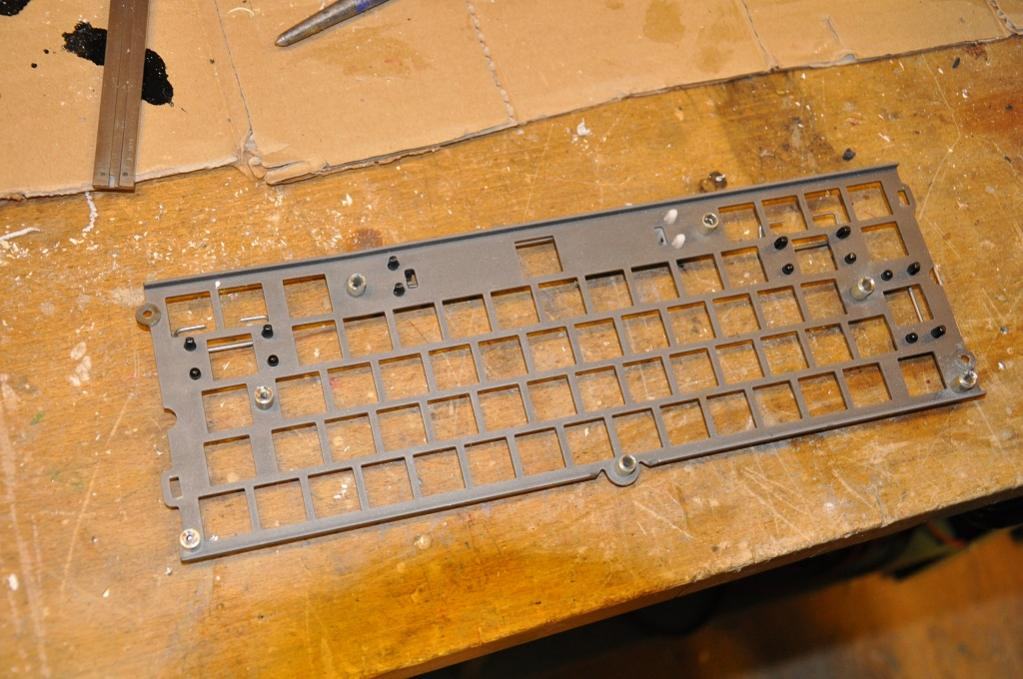

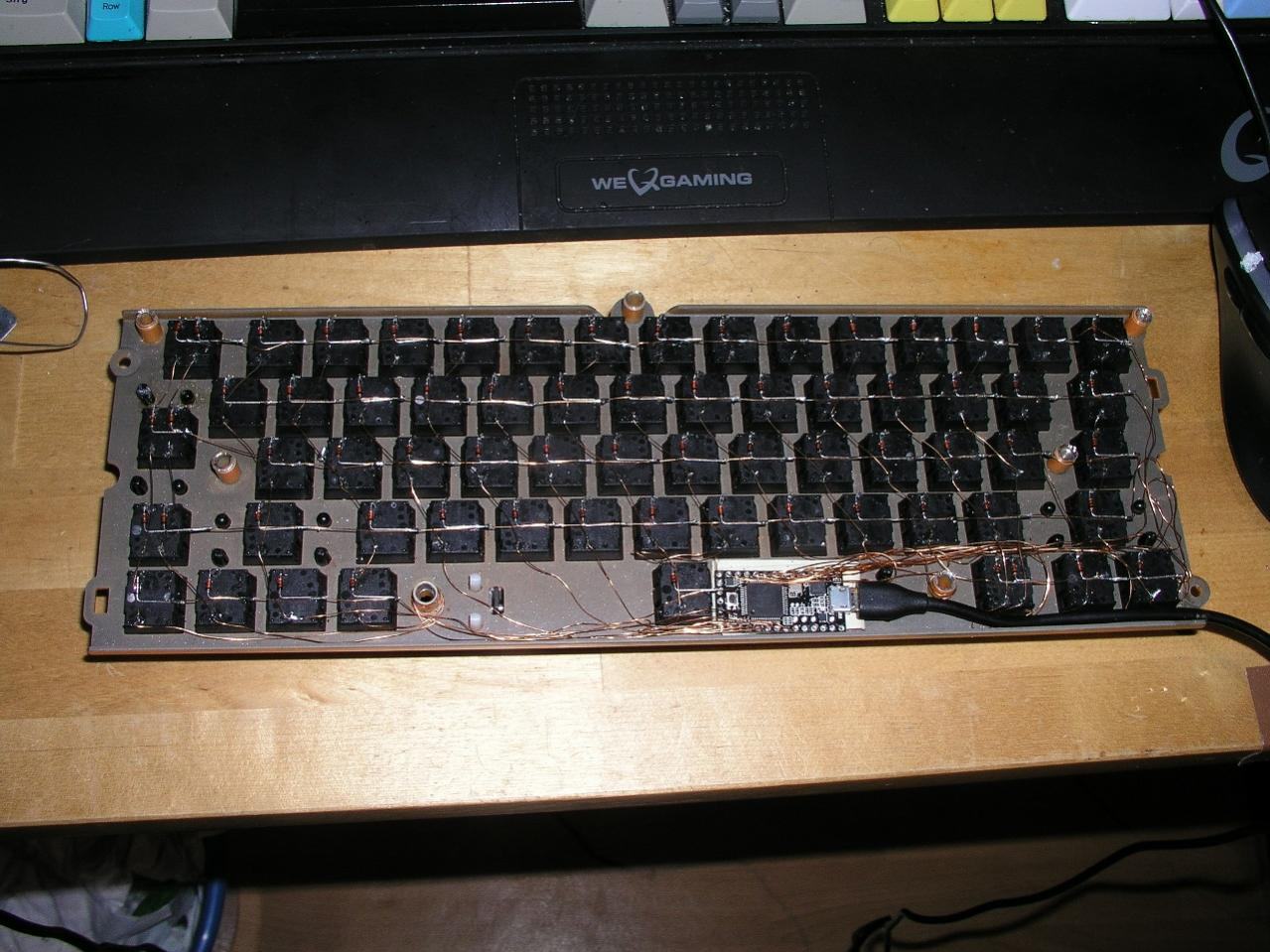

Also gesagt, getan, und rangesetzt. Eine Metallplatte war zum Glück schon in der Schreibmaschine drin, und so konnte ich dort einfach die Schalter reinsetzen, und mit Kupferlackdraht zu einer Matrix zusammenlöten. Als Controller kommt ein Teensy 3.0 zum Einsatz. Software-seitig habe ich HaaTa's "Kiibohd" controller verwendet, der open source ist und viel mehr Funktionen hat, als ich eigentlich brauche. Die Software zu programmieren und dort raufzuflashen war ein Krampf, aber jetzt ist es ja vollbracht

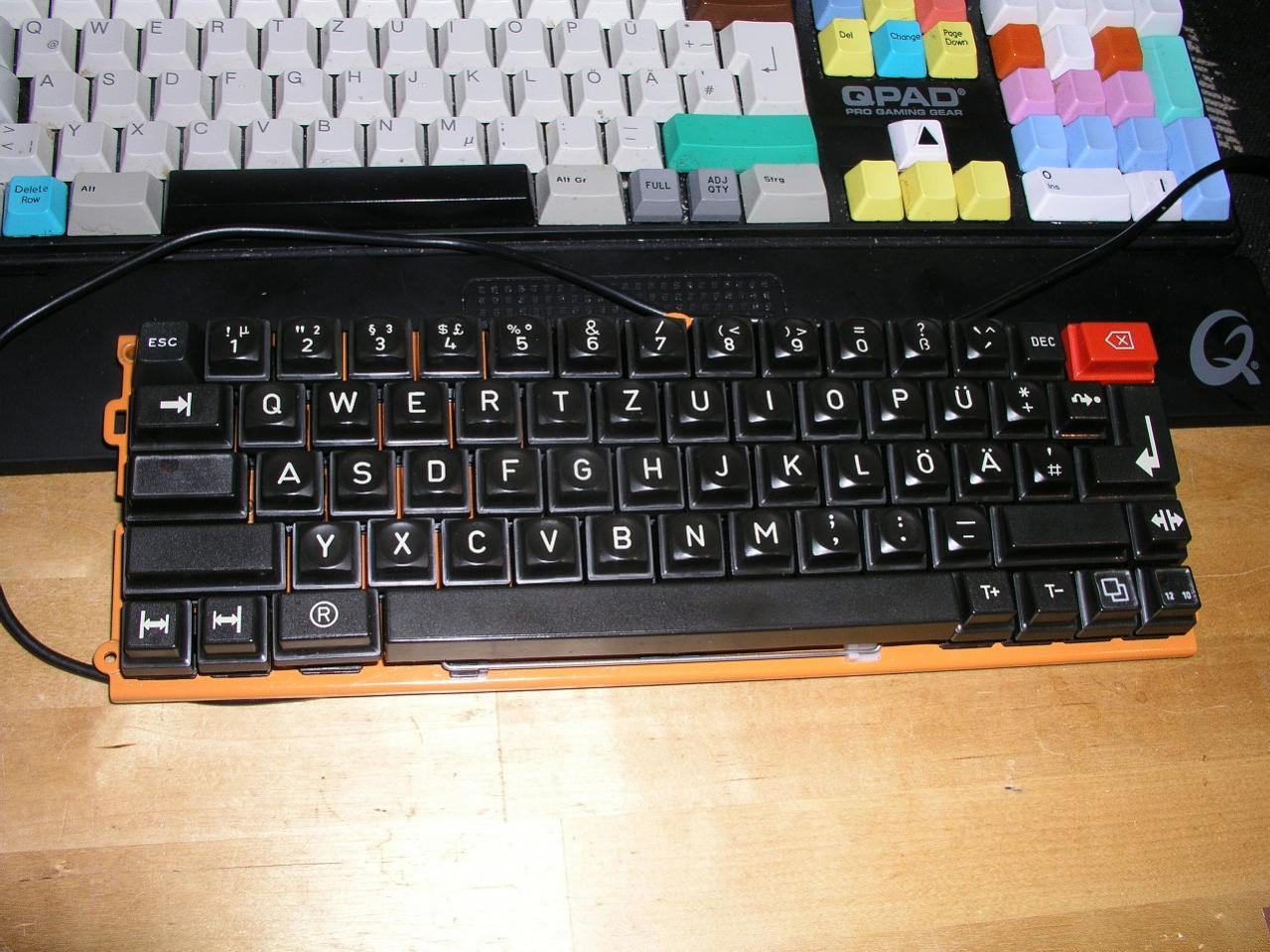

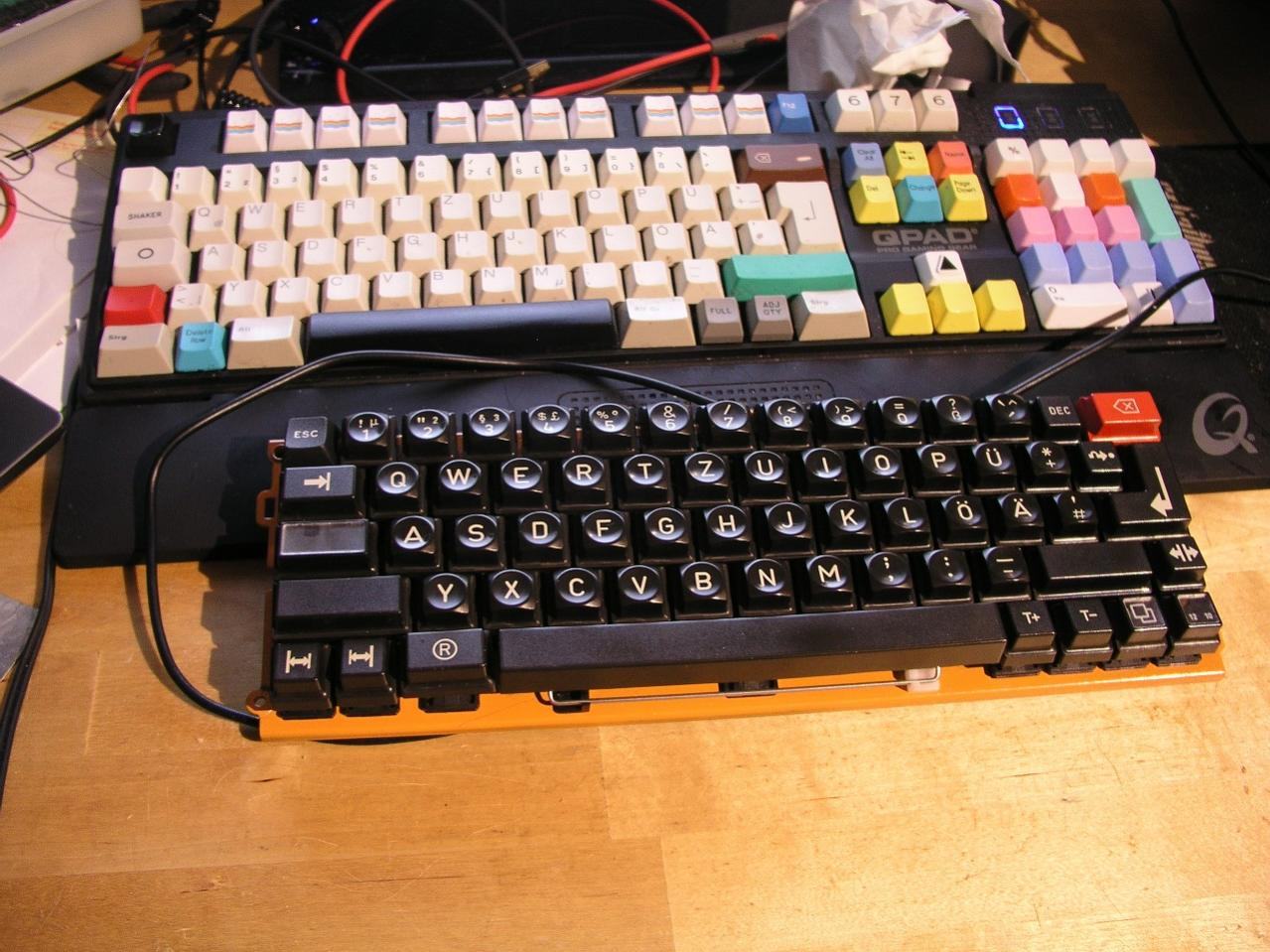

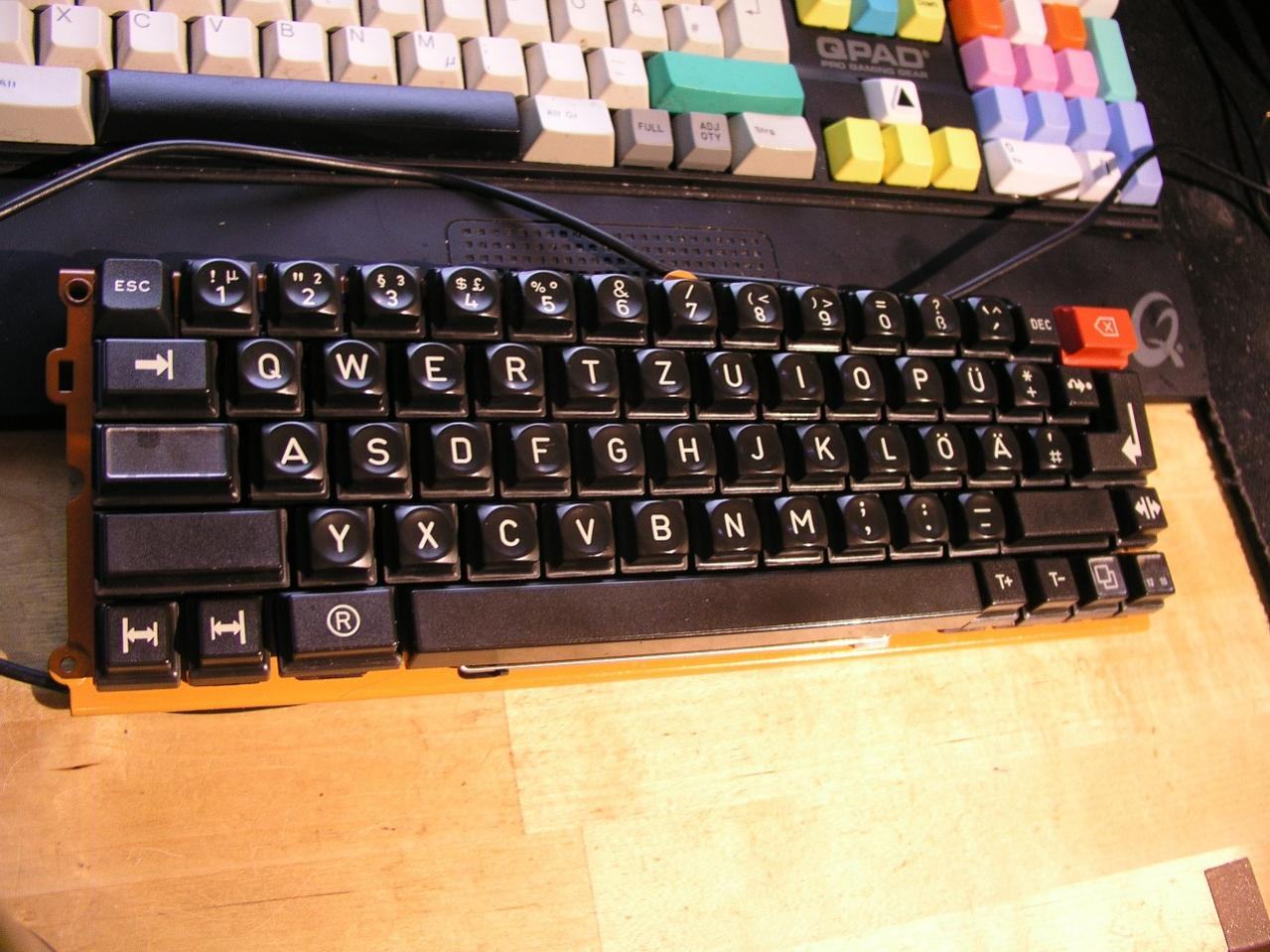

Das KB ist noch nicht ganz fertig, und zwar fehlen noch ein paar Sonderfunktionen (wie Mediatasten und FN-Layers), sowie ein Case+Füße, aber es lässt sich schon schön darauf schreiben. Unter anderem tippe ich auch gerade diesen Post auf der kleinen süßen. Und mein Ziel, eine 60% Tastatur zu entwickeln, die darüber hinaus noch alle Funktionen eines Full-Size Boards hat, ist damit auf jeden Fall zu erreichen. Und das darüber hinaus mit einmaligem Tippgefühl, und von einem Preisaufwand von ungefähr 30€
Eine weitere interessante Sache, die in der Schreibmaschine drin war, waren sogenannte "Double activation" Schalter. Bei denen gibt es zwei Auslöseebenen, sodass man quasi bei 50% drücken das erste Signal sendet, und bei 80+% dann das zweite Signal. Damit lassen sich jede Menge lustige Sachen machen, wie beispielsweise Makros mit nur einer Taste zu realisieren (wie Alt+Tab oder Strg+Esc). Auch eine Geschwindigkeitsmessung beim Tippen wäre denkbar. Realisiert habe ich davon momentan allerdings noch nichts, weil ich erstmal froh, bin, dass ich das Baby überhaupt endlich am Laufen habe

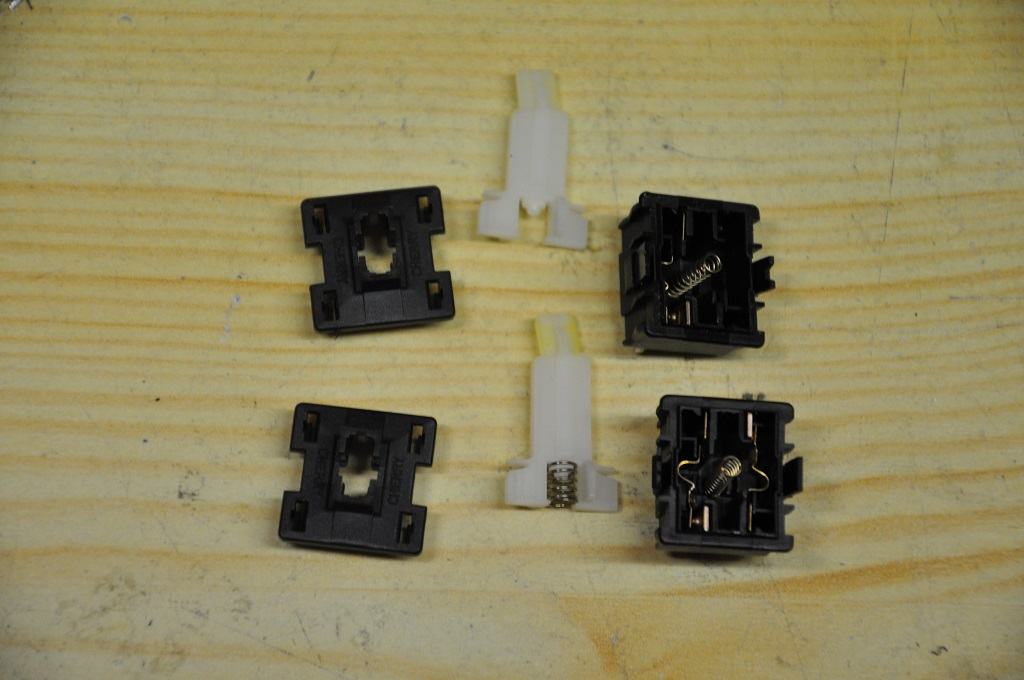

(Hier ist einer der Double Activation switches im Vergleich zu einem normalen M9 zu sehen).
Wen das Tagebuch/Buildlog interessiert, dem empfehle ich, hier im PCGHX reinzulesen: [DIY] Mechanische Tastatur selber bauen!
Zudem habe ich noch ein kleines (englischsprachiges) Video vom Tippen auf der Tastatur gemacht, weil das auf Geekhack verlangt wurde: https://www.youtube.com/watch?v=u5Dh5pF354I&feature=youtu.be
dachte mir ich poste hier auch mal wieder was, und zwar hatte ich mir vor Ewigkeiten eine alte elektronische Schreibmaschine zugelegt, in der Hoffnung, dass dort MX-kompatible Kappen drauf sein würden. Die Hoffnung hat sich leider nicht bestätigt, aber dafür konnte ich daraus was anderes basteln, was eigentlich viel cooler ist: Und zwar habe ich einfach meine eigene Mecha aus dem alten Ding konstruiert.
(originales PCB der Schreibmaschine, an sich eigentlich schon was zum An-die-Wand-nageln
.Der Grund warum die Kappen nicht passten, war nämlich der, dass dort Cherry M9 Schalter drauf waren (ein Vorgänger von MX Blacks, der sich meiner Meinung nach supergut anfühlt). Ein bisschen schwerer als Vintage Blacks, aber unvergleichlich "smoother" und weicher. Gleichzeitig aber fest und definiert, und auf keinen Fall so matschig wie MY oder sowas. Außerdem habe ich den Eindruck, dass die Schalter schon nach ca. 1,5mm und nicht erst nach 2mm, wie die MX, auslösen, wodurch man perfekt ohne Bottom-Out tippen kann. Und die Kappen, die dort drauf waren, sind auch allererste Sahne. Ich hab sie in bewundernswert gutem Zustand bekommen, und es lässt sich angenehm drauf tippen. Sie sind schön glatt und nach innen gewölbt, wodurch man die Schalter in der Regel mittiger trifft, als sonst. Und der Look ist sowieso unvergleichlich
(hier die Platte beim Lackierern - war schon ein wenig rostig und nicht mehr wirklich schön)
Also gesagt, getan, und rangesetzt. Eine Metallplatte war zum Glück schon in der Schreibmaschine drin, und so konnte ich dort einfach die Schalter reinsetzen, und mit Kupferlackdraht zu einer Matrix zusammenlöten. Als Controller kommt ein Teensy 3.0 zum Einsatz. Software-seitig habe ich HaaTa's "Kiibohd" controller verwendet, der open source ist und viel mehr Funktionen hat, als ich eigentlich brauche. Die Software zu programmieren und dort raufzuflashen war ein Krampf, aber jetzt ist es ja vollbracht
Das KB ist noch nicht ganz fertig, und zwar fehlen noch ein paar Sonderfunktionen (wie Mediatasten und FN-Layers), sowie ein Case+Füße, aber es lässt sich schon schön darauf schreiben. Unter anderem tippe ich auch gerade diesen Post auf der kleinen süßen. Und mein Ziel, eine 60% Tastatur zu entwickeln, die darüber hinaus noch alle Funktionen eines Full-Size Boards hat, ist damit auf jeden Fall zu erreichen. Und das darüber hinaus mit einmaligem Tippgefühl, und von einem Preisaufwand von ungefähr 30€
Eine weitere interessante Sache, die in der Schreibmaschine drin war, waren sogenannte "Double activation" Schalter. Bei denen gibt es zwei Auslöseebenen, sodass man quasi bei 50% drücken das erste Signal sendet, und bei 80+% dann das zweite Signal. Damit lassen sich jede Menge lustige Sachen machen, wie beispielsweise Makros mit nur einer Taste zu realisieren (wie Alt+Tab oder Strg+Esc). Auch eine Geschwindigkeitsmessung beim Tippen wäre denkbar. Realisiert habe ich davon momentan allerdings noch nichts, weil ich erstmal froh, bin, dass ich das Baby überhaupt endlich am Laufen habe
(Hier ist einer der Double Activation switches im Vergleich zu einem normalen M9 zu sehen).
Wen das Tagebuch/Buildlog interessiert, dem empfehle ich, hier im PCGHX reinzulesen: [DIY] Mechanische Tastatur selber bauen!
Zudem habe ich noch ein kleines (englischsprachiges) Video vom Tippen auf der Tastatur gemacht, weil das auf Geekhack verlangt wurde: https://www.youtube.com/watch?v=u5Dh5pF354I&feature=youtu.be
