Hallo Com
Ich wollte mal hier ein kleines Tutorial erstellen wie man bei den Nvidia Karten ab Kepler die Spannung freischalten kann und so bis auf 1,3V oder mehr gehen kann!
Das sollte man aber nur dann machen wenn man eine ausreichende Kühlung besitzt und nicht wenn man schon bei 80°C ist mit stock Kühlung!! Zudem sollte man das Powerlimit entsprechend hoch setzen um zu vermeiden das die Karte nicht runter taktet.
Vorab: Das ganze geschieht auf eigene Gefahr! Ich übernehme keine Haftung wenn etwas schief gehen sollte!
Was braucht man dafür ?
Das Rbby258 voltmod Tool, den ZawarudoABHack & den MSI Afterburner 3.0.0 BETA 18!! Dazu GPU-Z um die Spannung auslesen zu können (optional)
Das ist ganz einfach. Schaut auf Techpowerup vorbei und sucht nach eurer Karte. Unter dem Reiter "A Closer Look" sollte dann auch stehen was für ein Chip verbaut ist. Bei den ASUS DCII Karten ist das z.B. der "CHL8318".
Hier nochmal mit Bildern:
Hat eure Karte einen von den oben genannten Chip verbaut kann es auch schon los gehen.
Zuerst installiert ihr euch den Afterburner BETA 18 der im Anhang zu finden ist ganz normal. Da es eine ältere Version ist kann man diese auch nicht öffnen, doch da gibt es einen kleinen Trick. Führe als Admin das "RunASDate" Tool aus und sucht im ersten Feld die Afterburner BETA 18 exe. Danach stellt ihr im Tool die Zeit auf den 04.07.13 zurück und aktiviert das 3. Kästchen. Dann nur noch ganz unten den Namen der Verknüpfung eintragen, auf "Create Desktop Shortcut" klicken und das Tool beenden. Nun könnt ihr durch die eben erstellte Verknüpfung den Afterburner BETA 18 starten Wenn ihr gefragt werdet wegen einer Aktualisierung dann wählt nein!
(Sollte bei euch die erstellte Afterburner Verknüpfung NICHT starten, versucht sie als Admin auszuführen!!)
Im AB geht ihr auf Settings und wählt beide Spannungspunkte an & wählt neben dran auf MSI Erweitert. Auf OK Klicken und AB beenden.
Nun startet ihr das Rbby258 Tool als Administrator! Beim ersten Start könnt ihr auswählen ob ihr per Offset die Spannung ändern wollt oder direkt eingeben wollt.
Danach erscheint ein kleines Fenster bei dem ihr auf Advanced klickt.
Nun erscheint dieses Fenster:
Hier klickt ihr auf "Edit" und gibt folgenden Code ein für die Afterburner Version "3.0.0.2384" wäre das dann:
Und bestätigt dann mit OK.
Zu guter letzt wählt ihr bei "VDDS Settings" euer Chip aus und klickt auf Add VDDC.
Nun sollte die Spannung über 1,212V regelbar sein. Das Programm könnt ihr nun ganz normal schließen und alles über den AB einstellen
Anmerkung: Es werden nie die eingestellten Werte anliegen da LLC noch im spiel ist. Dieses kann man im Moment nur bei Karten mit dem NCP4206 Chip abschalten was z.b. der Titan entspricht.
Die Spannung bleibt konstant und wechselt nicht in den Idle Modus! Das kann man ändern indem man einfach ein 2D Profil und ein 3D Profil erstellt und schon taktet sie wieder wie sie soll
Sollte bei euch etwas nicht funktionieren dann könnt ihr mich ruhig fragen und ich helfe euch gern.
Wollt ihr nun mehr als 1,3V einstellen müsst ihr einen weiteren Hack benutzen! Stellt zuerst eure Werte im Afterburner ein und speichert es als Profil ab. Nun wählt ihr das Profil aus aber klickt NICHT auf Apply!!
Startet den "ZawarudoABHack" als Admin und gibt unten eure Spannung in mv ein die ihr übernehmen wollt und klickt dann im Hack auf "Apply Voltage" und erst dann im Afterburner auf Apply! Schon sollt er die Spannung auch übernommen haben was ihr mit GPU-Z auslesen könnt.
Für diejenigen die es interessieren sollte bei welchem Hersteller man die Garantie verliert beim Übertakten mit und ohne Spannung & Kühlerwechsel, hier mal ein Bild:
Hier das Rbby258 Tool zum download: Rbby258 Tool
Hier der ZawarudoABHack zum Download: ZawarudoABHack
Hier der MSI Afterburner BETA 18 zum download: http://www.mediafire.com/download/3azk7o4c7q43e70/MSI Afterburner 3.0.0 Beta 18 (RTSS 6.0.0).exe
Hier das RunAsDate Tool zum Download: RunAsDate
Verbesserungen und aktualisierungen kommen noch.
Das ganze hab ich hier gefunden: overclock.net & overclock.net
Ich wollte mal hier ein kleines Tutorial erstellen wie man bei den Nvidia Karten ab Kepler die Spannung freischalten kann und so bis auf 1,3V oder mehr gehen kann!
Das sollte man aber nur dann machen wenn man eine ausreichende Kühlung besitzt und nicht wenn man schon bei 80°C ist mit stock Kühlung!! Zudem sollte man das Powerlimit entsprechend hoch setzen um zu vermeiden das die Karte nicht runter taktet.
Vorab: Das ganze geschieht auf eigene Gefahr! Ich übernehme keine Haftung wenn etwas schief gehen sollte!
Was braucht man dafür ?
Das Rbby258 voltmod Tool, den ZawarudoABHack & den MSI Afterburner 3.0.0 BETA 18!! Dazu GPU-Z um die Spannung auslesen zu können (optional)
Mit welchen Karten funktioniert das Tool ?
Jetzt auch mit Maxwell Karten möglich!! (GTX 970/980)
Titan
690
780
680
780 Lightning
770 Lightning
680 Lightning
680 POWER EDITION
670 POWER EDITION
660TI POWER EDITION
760 hawk
760 hawk Lightning
660 hawk
650 ti hawk
580 Lightning
560 SE
480 Lightning
460 hawk
420gt
bzw. mit folgenden VDDC Chip:
NCP4206
L6788A
UP6204
VT1556
VT1165
CHL8228
CHL8266
UP6262
CHL8318
Wie finde ich raus welcher Chip auf meiner Karte verbaut ist ?
Jetzt auch mit Maxwell Karten möglich!! (GTX 970/980)
Titan
690
780
680
780 Lightning
770 Lightning
680 Lightning
680 POWER EDITION
670 POWER EDITION
660TI POWER EDITION
760 hawk
760 hawk Lightning
660 hawk
650 ti hawk
580 Lightning
560 SE
480 Lightning
460 hawk
420gt
bzw. mit folgenden VDDC Chip:
NCP4206
L6788A
UP6204
VT1556
VT1165
CHL8228
CHL8266
UP6262
CHL8318
Wie finde ich raus welcher Chip auf meiner Karte verbaut ist ?
Das ist ganz einfach. Schaut auf Techpowerup vorbei und sucht nach eurer Karte. Unter dem Reiter "A Closer Look" sollte dann auch stehen was für ein Chip verbaut ist. Bei den ASUS DCII Karten ist das z.B. der "CHL8318".
Hier nochmal mit Bildern:
Sucht in Google nach eurer Karte. In diesem Beispiel eine Asus 770 Direct cu II.
Sucht nun nach einem Review von Techpowerup. Auf der Seite scrollt ihr nach unten und klickt auf die Page Box und sucht nach "A Closer Look"
Nun scrollt ihr etwas runter und schon müsste dort euer Chip stehen wie auf dem Bild zu sehen ist.
Meistens steht das auch gleich mit dabei
Sucht nun nach einem Review von Techpowerup. Auf der Seite scrollt ihr nach unten und klickt auf die Page Box und sucht nach "A Closer Look"
Nun scrollt ihr etwas runter und schon müsste dort euer Chip stehen wie auf dem Bild zu sehen ist.
Meistens steht das auch gleich mit dabei
Hat eure Karte einen von den oben genannten Chip verbaut kann es auch schon los gehen.
Zuerst installiert ihr euch den Afterburner BETA 18 der im Anhang zu finden ist ganz normal. Da es eine ältere Version ist kann man diese auch nicht öffnen, doch da gibt es einen kleinen Trick. Führe als Admin das "RunASDate" Tool aus und sucht im ersten Feld die Afterburner BETA 18 exe. Danach stellt ihr im Tool die Zeit auf den 04.07.13 zurück und aktiviert das 3. Kästchen. Dann nur noch ganz unten den Namen der Verknüpfung eintragen, auf "Create Desktop Shortcut" klicken und das Tool beenden. Nun könnt ihr durch die eben erstellte Verknüpfung den Afterburner BETA 18 starten Wenn ihr gefragt werdet wegen einer Aktualisierung dann wählt nein!
(Sollte bei euch die erstellte Afterburner Verknüpfung NICHT starten, versucht sie als Admin auszuführen!!)
Im AB geht ihr auf Settings und wählt beide Spannungspunkte an & wählt neben dran auf MSI Erweitert. Auf OK Klicken und AB beenden.
Nun startet ihr das Rbby258 Tool als Administrator! Beim ersten Start könnt ihr auswählen ob ihr per Offset die Spannung ändern wollt oder direkt eingeben wollt.
Danach erscheint ein kleines Fenster bei dem ihr auf Advanced klickt.
Nun erscheint dieses Fenster:
Hier klickt ihr auf "Edit" und gibt folgenden Code ein für die Afterburner Version "3.0.0.2384" wäre das dann:
AB 3.0.0
458708
45873C
458770
458708
45873C
458770
Und bestätigt dann mit OK.
Zu guter letzt wählt ihr bei "VDDS Settings" euer Chip aus und klickt auf Add VDDC.
Nun sollte die Spannung über 1,212V regelbar sein. Das Programm könnt ihr nun ganz normal schließen und alles über den AB einstellen
Anmerkung: Es werden nie die eingestellten Werte anliegen da LLC noch im spiel ist. Dieses kann man im Moment nur bei Karten mit dem NCP4206 Chip abschalten was z.b. der Titan entspricht.
Die Spannung bleibt konstant und wechselt nicht in den Idle Modus! Das kann man ändern indem man einfach ein 2D Profil und ein 3D Profil erstellt und schon taktet sie wieder wie sie soll
Sollte bei euch etwas nicht funktionieren dann könnt ihr mich ruhig fragen und ich helfe euch gern.
Wollt ihr nun mehr als 1,3V einstellen müsst ihr einen weiteren Hack benutzen! Stellt zuerst eure Werte im Afterburner ein und speichert es als Profil ab. Nun wählt ihr das Profil aus aber klickt NICHT auf Apply!!

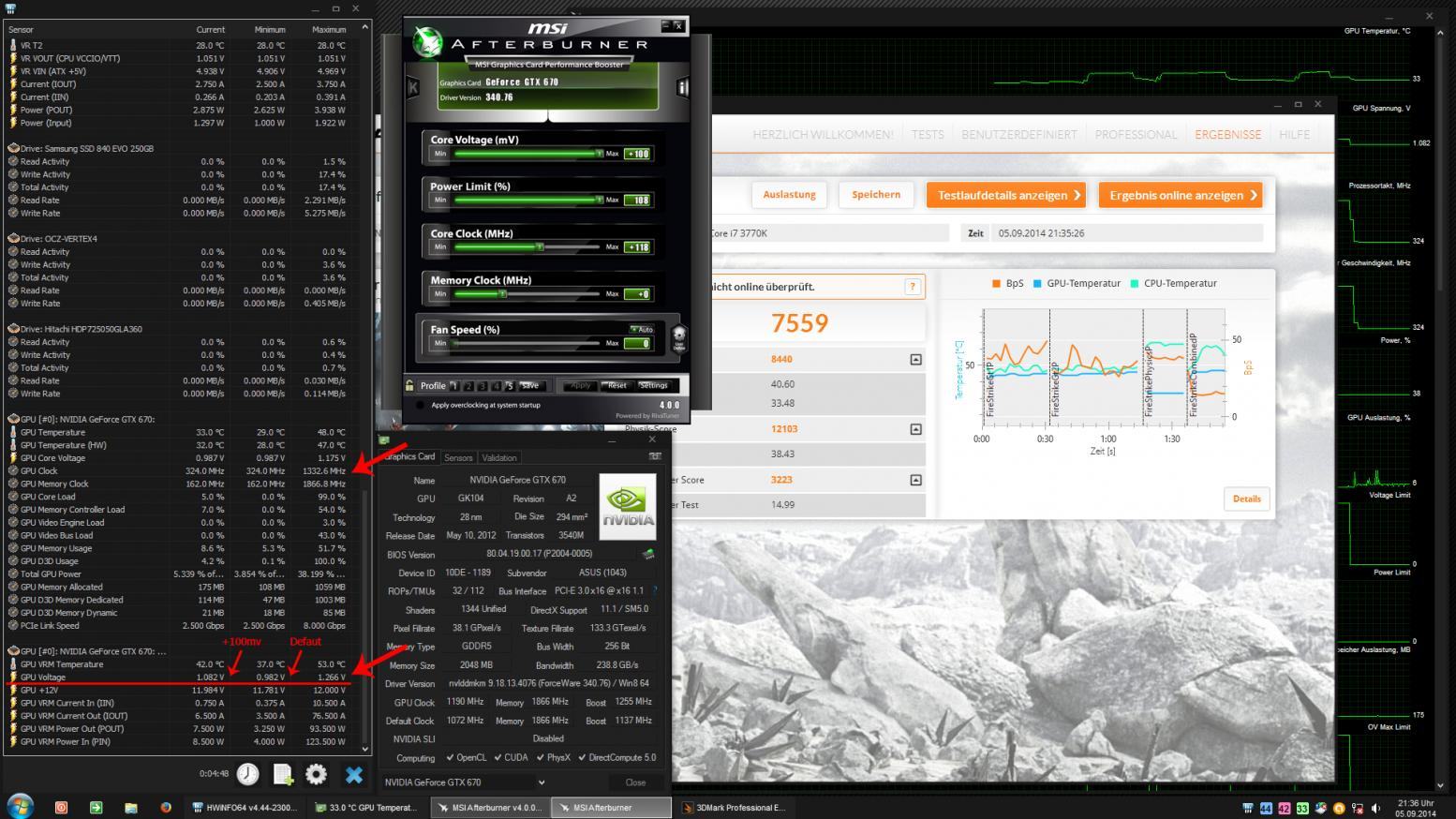

Startet den "ZawarudoABHack" als Admin und gibt unten eure Spannung in mv ein die ihr übernehmen wollt und klickt dann im Hack auf "Apply Voltage" und erst dann im Afterburner auf Apply! Schon sollt er die Spannung auch übernommen haben was ihr mit GPU-Z auslesen könnt.
Hier noch ein kleines Video wie ich es anhand einer ASUS GTX 680 DCII vorführe:
Für diejenigen die es interessieren sollte bei welchem Hersteller man die Garantie verliert beim Übertakten mit und ohne Spannung & Kühlerwechsel, hier mal ein Bild:
Hier das Rbby258 Tool zum download: Rbby258 Tool
Hier der ZawarudoABHack zum Download: ZawarudoABHack
Hier der MSI Afterburner BETA 18 zum download: http://www.mediafire.com/download/3azk7o4c7q43e70/MSI Afterburner 3.0.0 Beta 18 (RTSS 6.0.0).exe
Hier das RunAsDate Tool zum Download: RunAsDate
Verbesserungen und aktualisierungen kommen noch.
Das ganze hab ich hier gefunden: overclock.net & overclock.net
