Hallo!

wer von euch kennt das nicht, die Nostalgie über die ersten Videospiele, da man gespielt hat? Bei mir war es unlängst auch mal wieder soweit, und ich kramte meinen treuen Gameboy Advance SP aus den Tiefen meiner Schublade. Während ich dann so vor mich hindaddelte, erinnerte mich an einen post, den ich auf einem Bilderbrett gesehen hatte und dachte mir warum nicht?
Gesagt, getan, auf die website https://www.boxypixel.com/ gegangen und sabbernd vor Vorfreude mir mein kit zusammengestellt.

Um es kurz zu erklären: boxypixel stellt cnc gefräste Gehäuse für viele verschiedene handheld-Konsolen von "damals" her, mit viel Liebe zum Detail. Für meinen alten SP habe ich die folgenden Teile geordert.

Game Boy Advance SP Unhinged - V2 Shell or Build Kit × 1
Gameboy Advance SP IPS Screen Kit × 1
Advance SP LCD Spacer Foam × 1
Advance SP Unhinged Battery Retainer × 1
3.5mm Headphone Audio Jack × 1
Type C Battery Charging Board With Protection × 1
Game Boy Advance SP Machined Shoulder Buttons × 1
Game Boy Advance SP Unhinged - Buttons × 1
Replacement Machine Screws × 1

In Summe kostete mich das Ganze rund 250 USD incl. Versand nach DE. Natürlich kam dann noch die übliche EUSt dazu, was auch nochmal 30 EUR waren. Kein ganz günstiger Spaß, aber wie ich finde ist es den Preis auf jeden Fall wert.
Versandzeit war mit 3 Wochen via USPS ziemlich lang, aber was will man machen 🤷‍♂️ Endlich angekommen machte ich mich dann auch sogleich ans basteln.

Auf der website von boxypixel findet sich zu jedem handheld auch eine relativ detaillierte Anleitung, wie es zusammengebaut und ggf. verdrahtet wird. Der Kopfhöreranschluss und der USB-C Ladeport sind ja optional.

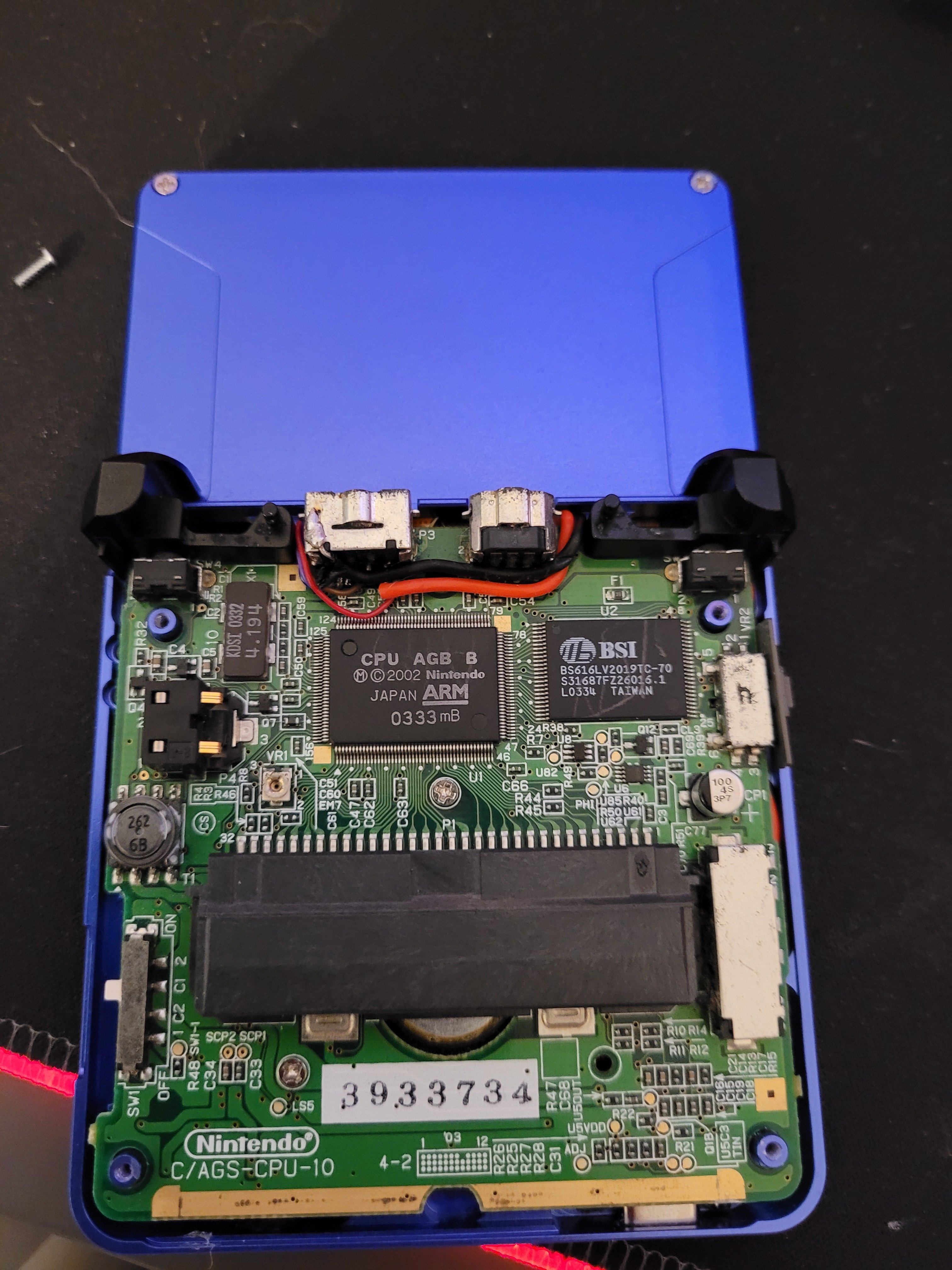

Nach etwas Lötarbeit - die jetzt auch nicht besonders schwer ist, sollte man hier unschlüssig sein - sah das Ganze dann so aus:


Ich hatte mich für den USB-C port für 22AWG Draht entschieden, was im Nachhinein betrachtet mir das Zusammenbauen etwas erschwert hat, da das routing der Drähte doch sehr eng ist. Für den 3.5mm Anschluss habe ich 30AWG genommen. Beim IPS screen sollte man aufpassen, dass man das Flachbandkabel nicht unnötig knickt oder es vom PCB eingestochen wird. Ich habe es wie auf der webseite empfohlen zur Sicherheit mit etwas Kaptontape noch abgeklebt. Der 3.5mm Stecker ist mit etwas Heißkleber fixiert. Der USB-C Anschluss mit doppelseitigem Klebeband fixiert. Beides ebenfalls zur Sicherheit nochmal mit Kaptontape verdeckt, um Kontakt zum PCB des GBA zu vermeiden.
Im Anschluss kommen dann nur noch die L/R-Tasten an ihren Platz, der Deckel für den Bildschirm und zu guter letzt die Gehäusewanne (wenn man das so nennen kann) drauf. Schon ist der Gerät fertig und einsatzbereit.


Bonus:

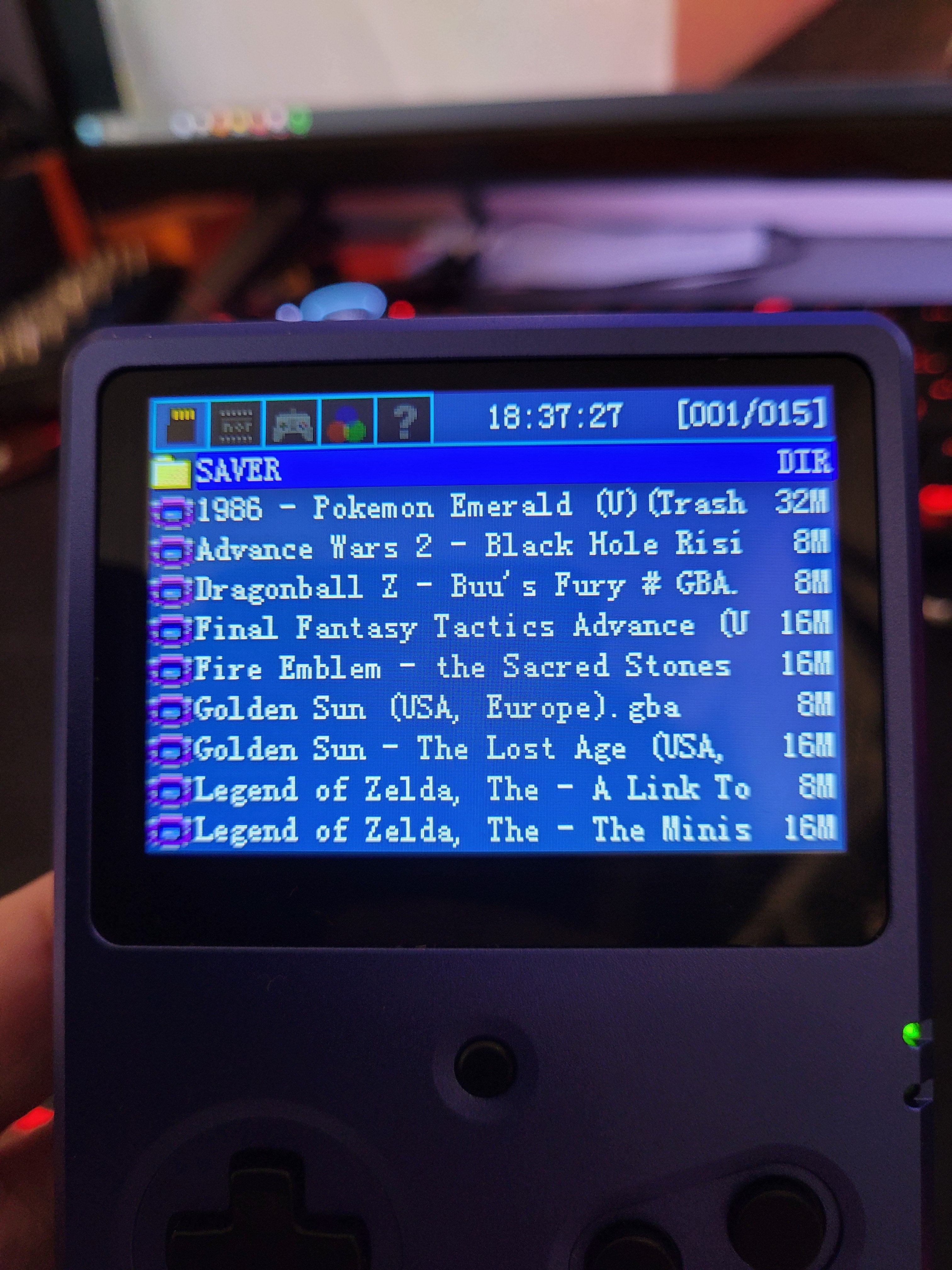

da ich natürlich keine Lust habe gefühlt 300 games mitzuschleppen, hab ich mir noch EZ-Flash Omega von Amazon bestellt.


Vorteil: Man kann via SD Karte x-beliebig viele ROMs abspeichern und nach Lust und Laune unterwegs laden. Auch Pokemon romhacks o.Ä. sind absolut kein Thema. Es unterstützt sowohl GBA wie auch GBC Spiele (und wohl auch NDS, wobei die auf dem GBA natürlich nicht laufen, also kann ich dazu nichts sagen)


Ich bin Alles in Allem sehr zufrieden und habe über Pfingsten auch schon einige Stunden mit dem Teil verbracht. Kann es jedem nur empfehlen, wer Lust auf Retro und vielleicht noch einen alten Gameboy zu Hause rumliegen hat.
Bin es nicht gewohnt solche Posts zu verfassen, also nehmts mir nicht übel, wenn das jetzt kein hochglanzformat geworden ist. Hoffe ihr hattet trotzdem etwas Spaß beim Lesen.

:wink:

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Tolle Umsetzung - gefällt mir sehr gut und klasse Ergebnis.

Ich nutze aktuell nur einen Anbernic RG35XX mit GarlicOS als "Übergangslösung" bis ich meinen Analogue Pocket bekomme. Da ich 2022 bestellt habe, rechne ich da aber nicht vor 2024 mit einer Lieferung.

Einen RG35 hab ich auch auf meiner Wunschliste, der Umbau so wäre mir da vor allem kostentechnisch etwas zu exzessiv 😅 Gibts da bei der GBA Platform dann noch spürbare Vorteile im Vergleich zur Emulation? Ich kenn da noch vom DSLite, da hatte ich ne Erweiterung für den Slot 2 in dem afaik dann der GBA Kram gerechnet wurde.

Vorteil: Man kann via SD Karte x-beliebig viele ROMs abspeichern und nach Lust und Laune unterwegs laden. Auch Pokemon romhacks o.Ä. sind absolut kein Thema. Es unterstützt sowohl GBA wie auch GBC Spiele (und wohl auch NDS, wobei die auf dem GBA natürlich nicht laufen, also kann ich dazu nichts sagen)
So wie ich das verstanden habe ist das nur um das Modul DS kompatibel zu machen. DS Roms kann das Ding nicht.
Habe aber keinen um es mal testen zu können.

Das Teil kann GB, GBC, GBA und NES Roms.
NES habe ich selber noch nicht getestet.


Habe schon vor über 3 Jahren mit dem Modding angefangen und nach langer Pause dazwischen wieder angefangen.

Ging alles los mit ein GBA SP den ich irgendwie bekommen habe.
Display natürlich Mist weil es noch die erste Gen war.

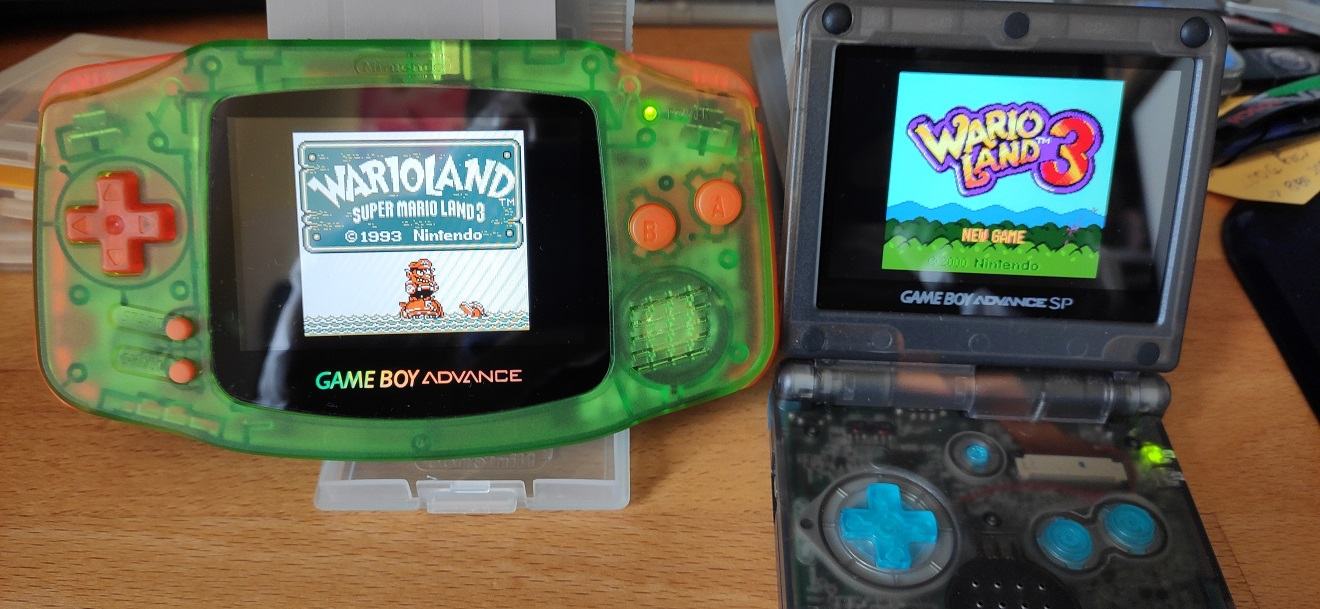

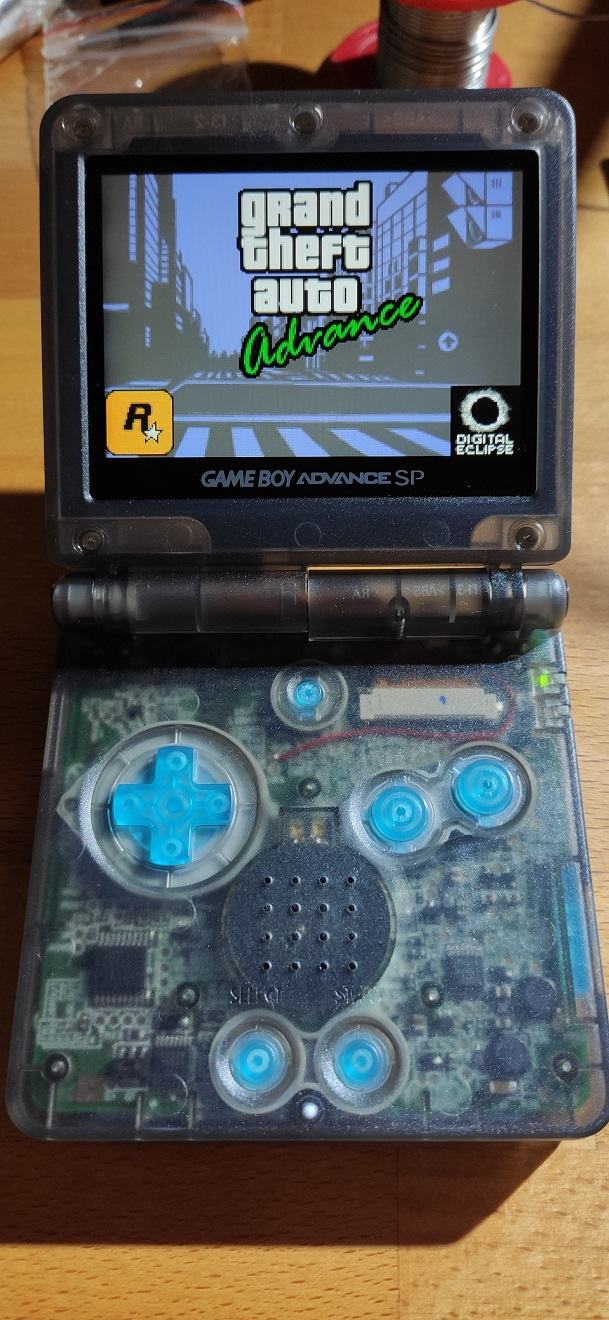

Also Displaykit besorgt und das Ergebnis könnt ihr unten sehen :)


Ich habe dann ziemlig schnell gemerkt das die alten Gameboy Spiele zwar super aussehen, aber ich kam mit der Größe nicht klar bei mein großen Händen.
Also musste ein normaler GBA her, mein erster Umbau seht ihr unten auch ( Grün/Orange)

Tja dann kam eine schwere Zeit mit der Familie und mir fehlte Zeit und Lust irgendwas zu machen oder zu benutzen.
In der Zeit kam dann auch der Analogue Pocket den ich zwar bestellt hatte aber auch wieder storniert wegen der langen Lieferzeit.

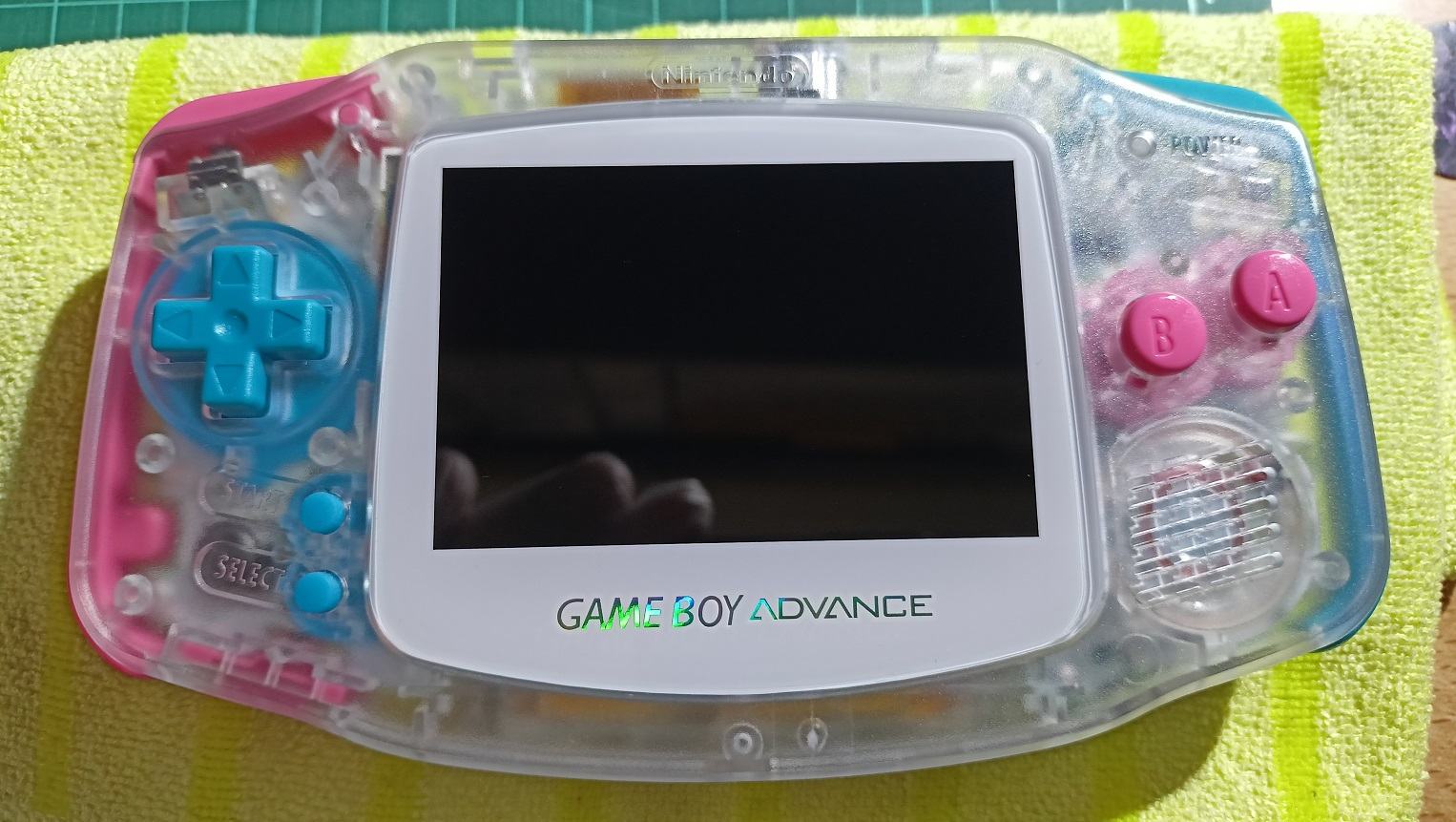

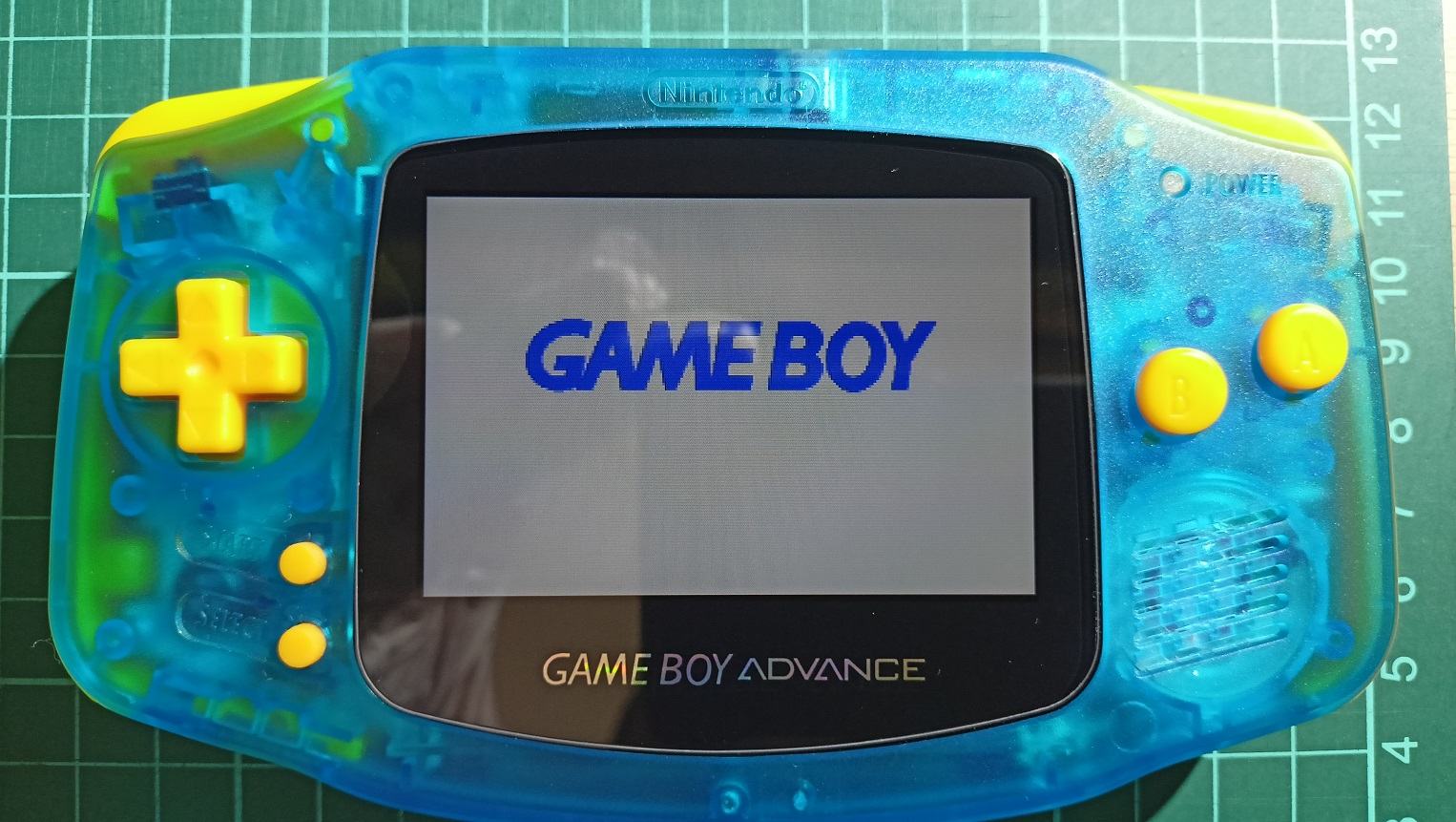

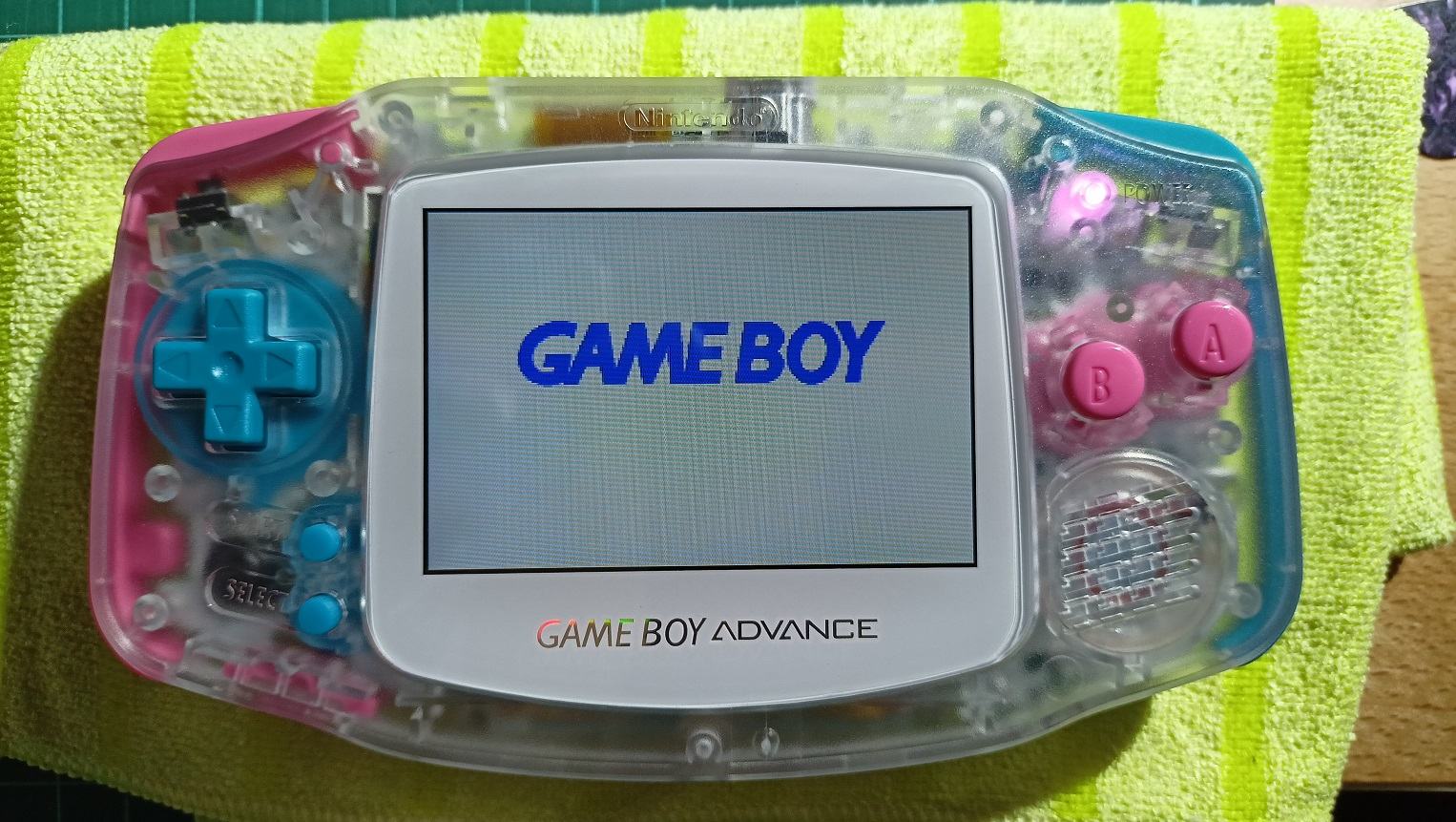

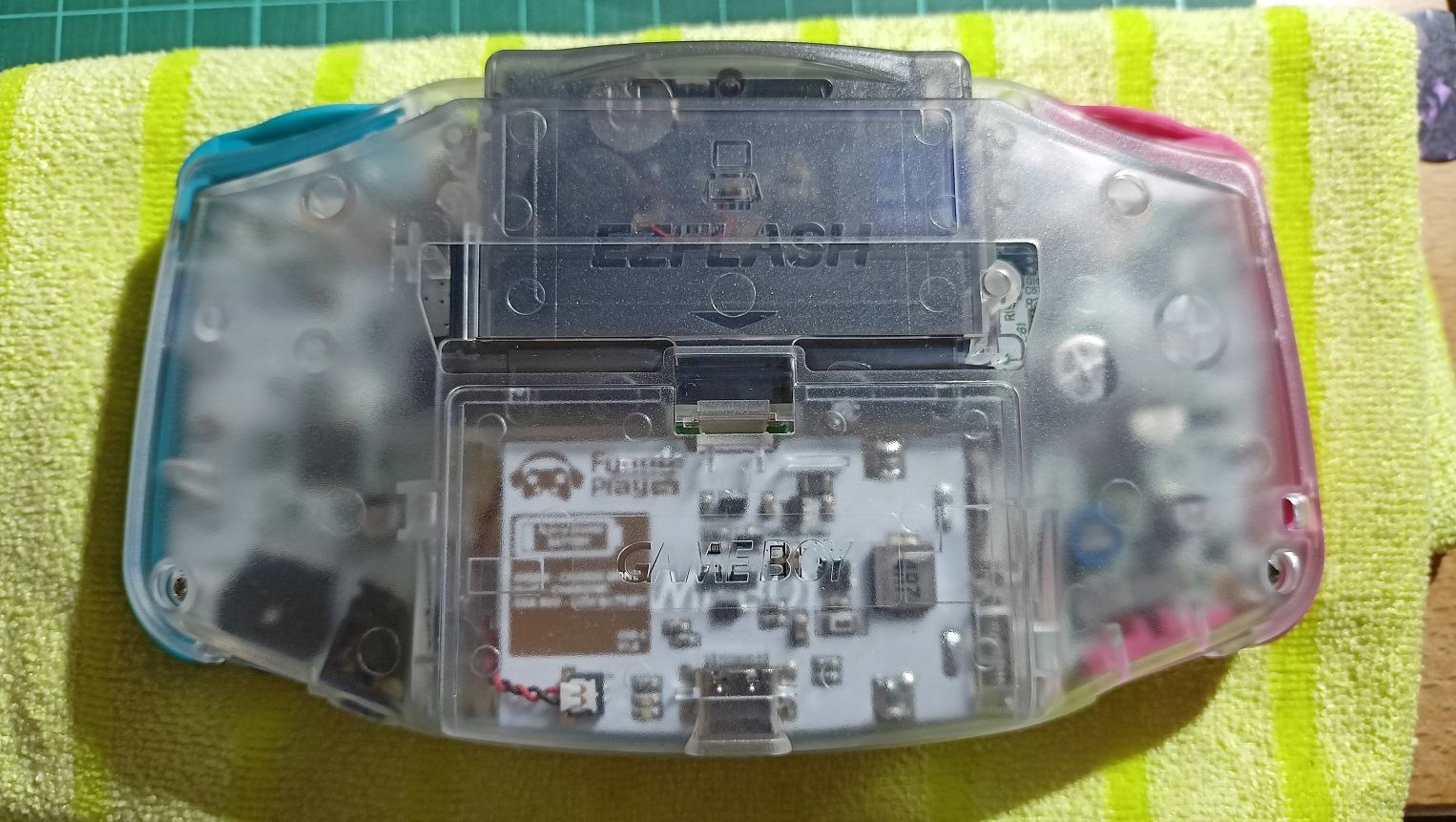

Vor kurzem habe ich dann noch ein paar GBAs umgebaut mit den neuen laminierten Displays, die das Problem der Schmutzpartikel zwischen Display und Schutzscheibe endlich lösen.








Weiter Teile sind gerade aus China auf dem Weg zu mir da ich noch 1-2 GBA Mainboards hier übrig habe :d

Sehr schönes Projekt!
Grade das Boxypixel Gehäuse hat mich auch schon angelächelt.
Gibts ja jetzt sogar "hinged" :)

Je einen Gameboy Color und einen Gameboy Advance SP habe ich hier auch schon mit dem IPS Kit ausgetattet.
Allerdings beide im Kunststoffgehäuse. Für den SP gibts auch die EZ Flash.

Der GBC hingegen liegt Klassisch mit den drei Modulen Tennis, Super Mario Land und Tetris im Badezimmer.
So bin ich vor 25 Jahren mit Videospielen in Berührung gekommen, nur das es damals noch der DMG war.
Und genau so möchte ich es auch weiterreichen :d

Sehr schönes Projekt!
Grade das Boxypixel Gehäuse hat mich auch schon angelächelt.
Gibts ja jetzt sogar "hinged" :)

Je einen Gameboy Color und einen Gameboy Advance SP habe ich hier auch schon mit dem IPS Kit ausgetattet.
Allerdings beide im Kunststoffgehäuse. Für den SP gibts auch die EZ Flash.

Der GBC hingegen liegt Klassisch mit den drei Modulen Tennis, Super Mario Land und Tetris im Badezimmer.
So bin ich vor 25 Jahren mit Videospielen in Berührung gekommen, nur das es damals noch der DMG war.
Und genau so möchte ich es auch weiterreichen :d
Hmm ja ich bin gerade am grübeln ob ich es auch mal mit ein Boxypixel versuchen soll.
Gibt ja auch noch den "Slate"

Aber irgendwie ist man bei den Preisen irgendwie mit ein Analogue Pocket besser dran, finde ich.
Wobei der kein Alu Gehäuse hätte...

Jedenfalls weiß ich nicht was ich mit den SP machen soll. Wollte den eigendlich verkaufen weil der Formfaktor irgendwie nicht so prall ist.
Und wenn man dann anfängt will man auch gleich das Displaykit der neuesten Generation und so gehts dann los das der Preis massiv steigt :)
