Anleitung: Teufel Decoderstation 3 öffnen
Die liebe Decoderstation 3 erfreut sich riesiger Beliebtheit, da sie eine Vielzahl an analogen und digitalen Eingängen bietet. Über 10J nach dem ersten Verkauf gehen die Schmuckstücke noch für über 100€ bei Ebay über den Tisch! Damit man dann auch lange etwas davon hat: Hier eine Anleitung zum Öffnen.
Kurz zum Defekt meiner Decoderstation 3: Decoderstation auf den Subwoofer CEM 500SW gestellt, lange & laut betrieben, wegen Vibrationen runtergefallen; Dabei der vordere optische Eingang abgebrochen. Mechanischer Schaden des Gehäuses, keine Beschädigung der Elektronik

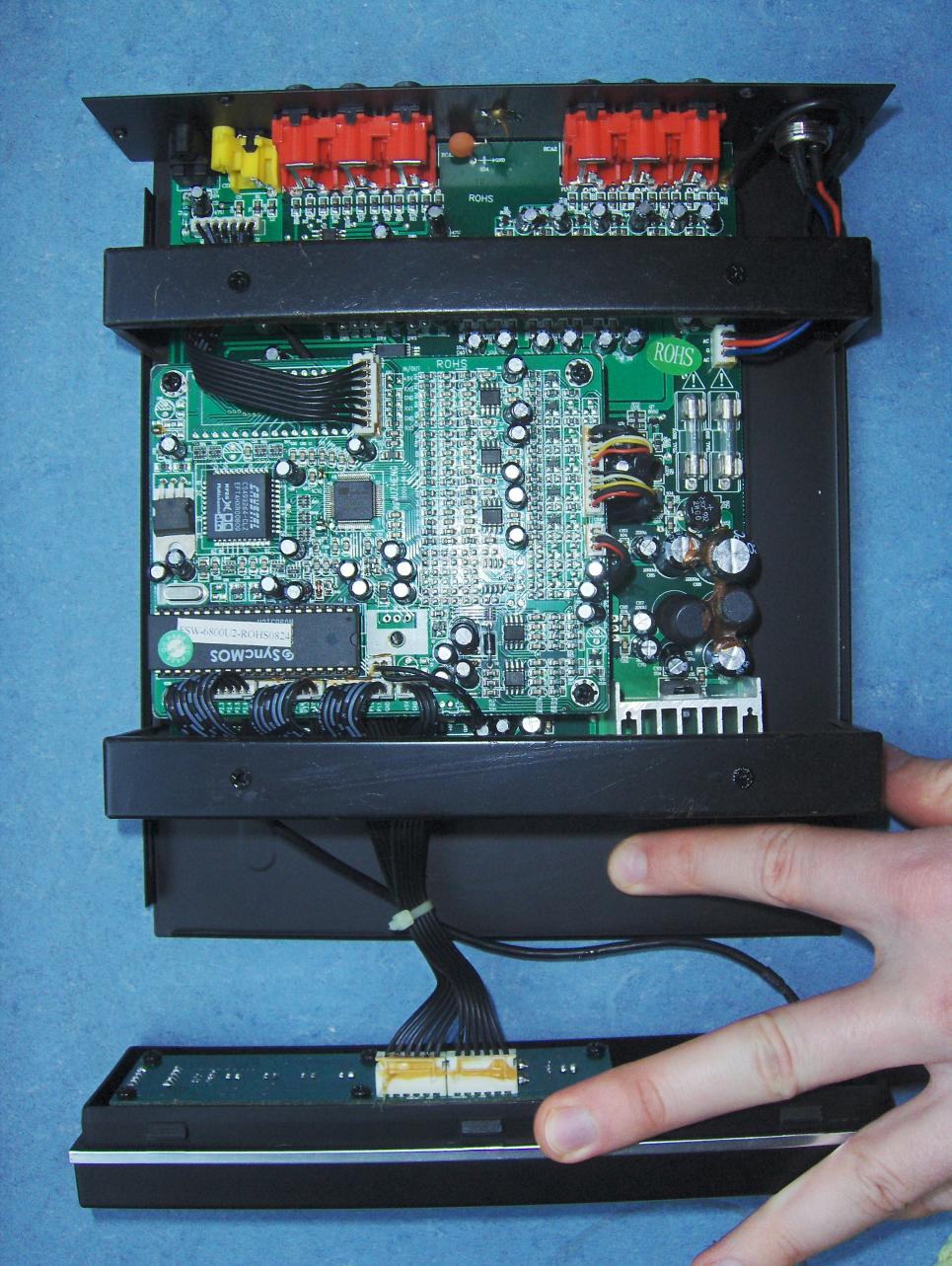

Achtung: Immer vorsichtig arbeiten: Die Kabel zur Frontblende haben nur etwa zwei fingerbreit Spiel.
Aber wenn man sich die Anleitung einmal durchliest, bevor man beginnt, sollte nichts passieren. Trotzdem: Für Fehler haftet Obama, nicht ich.
Schritt 1: Hinten Schrauben entfernen
Hier eine präzise Darstellung:

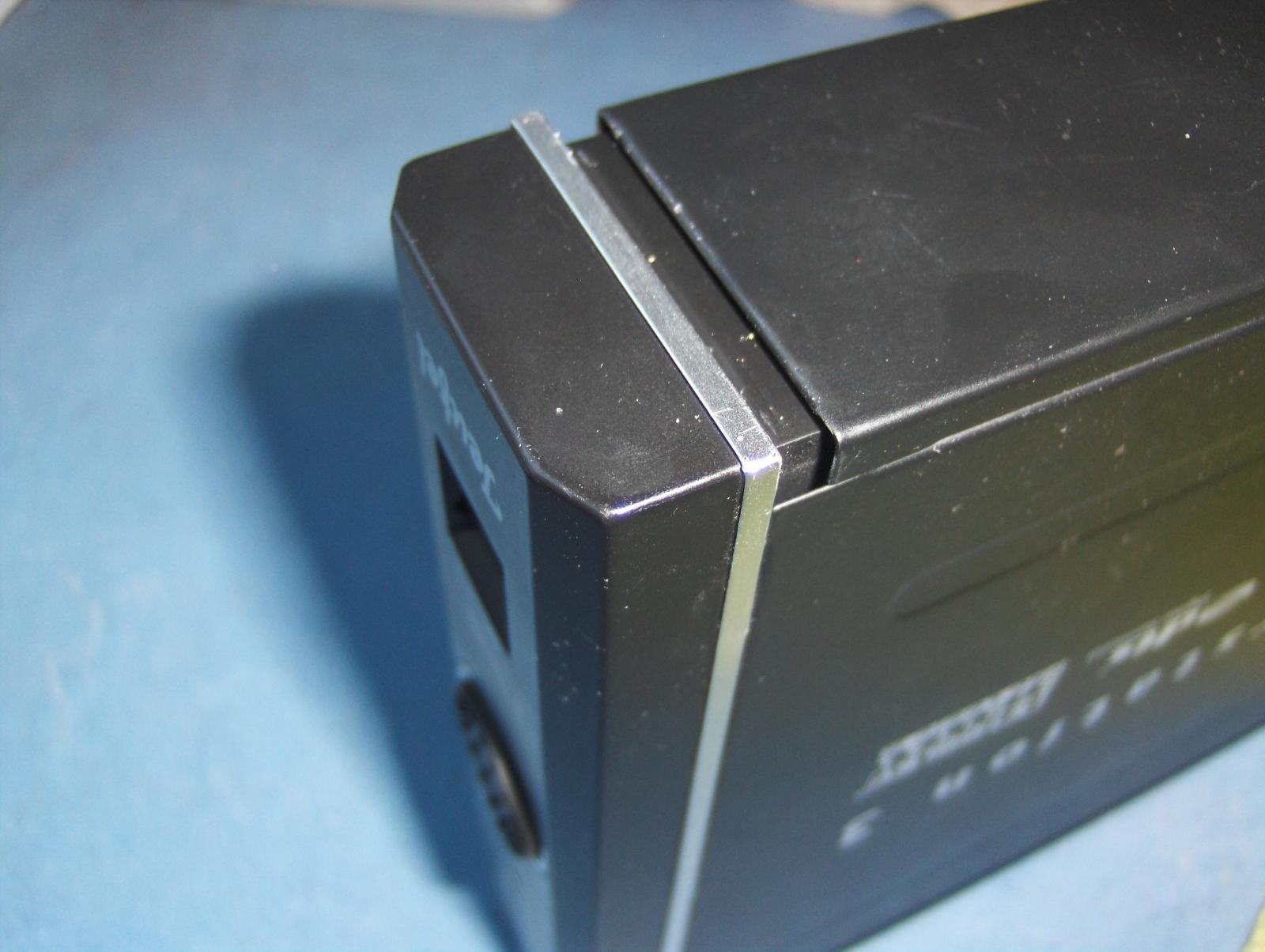

Schritt 2: Oberes Verdeck nach hinten ziehen
Dabei am besten mit der anderen Hand die Frontblende fixieren.
Das gleiche mit dem unteren Verdeck.

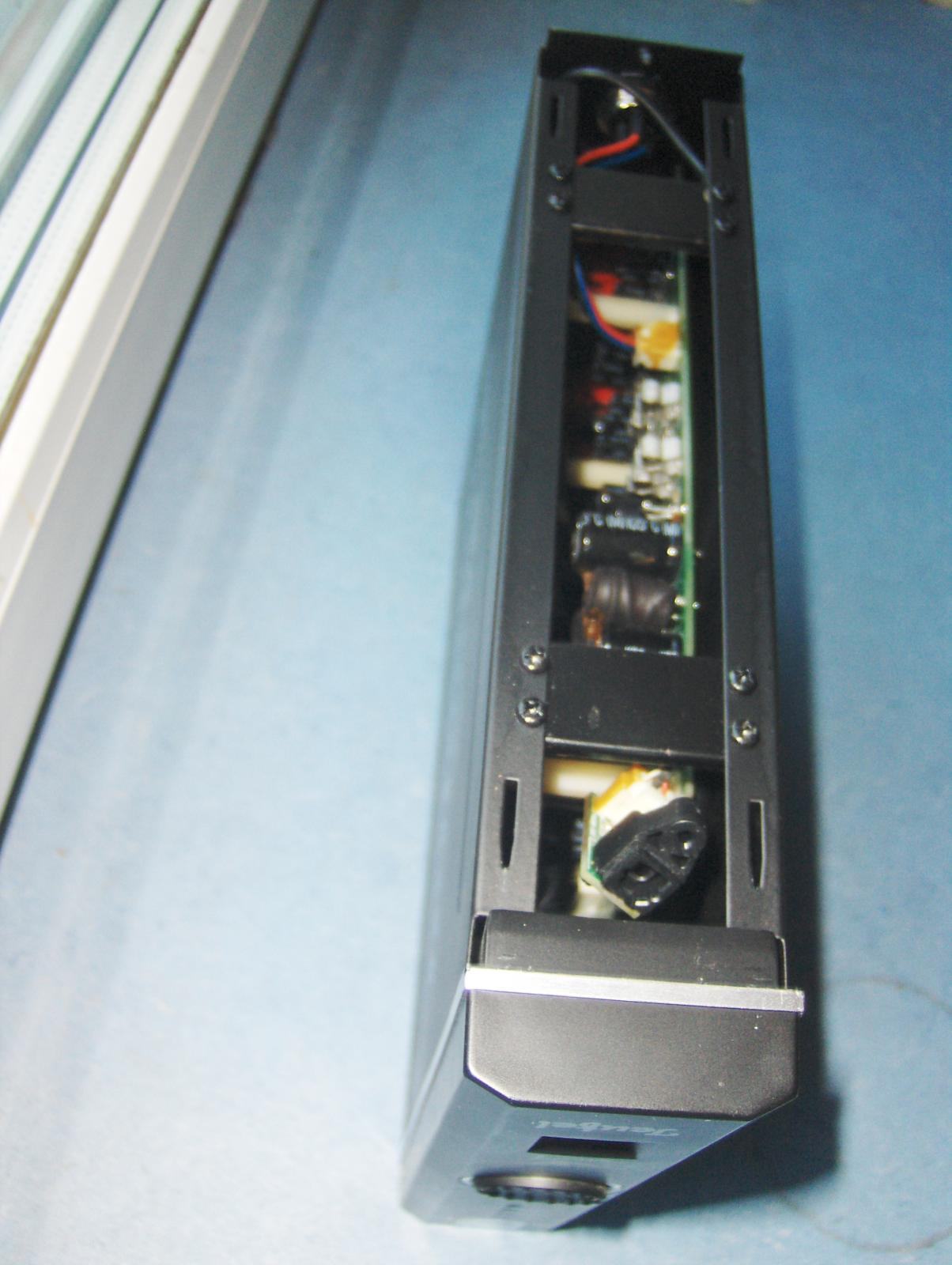

Schritt 3: Seitenverdecke nach hinten ziehen
Die jeweils 8 Schrauben oben und unten lösen, die die Seitenverdecke halten.

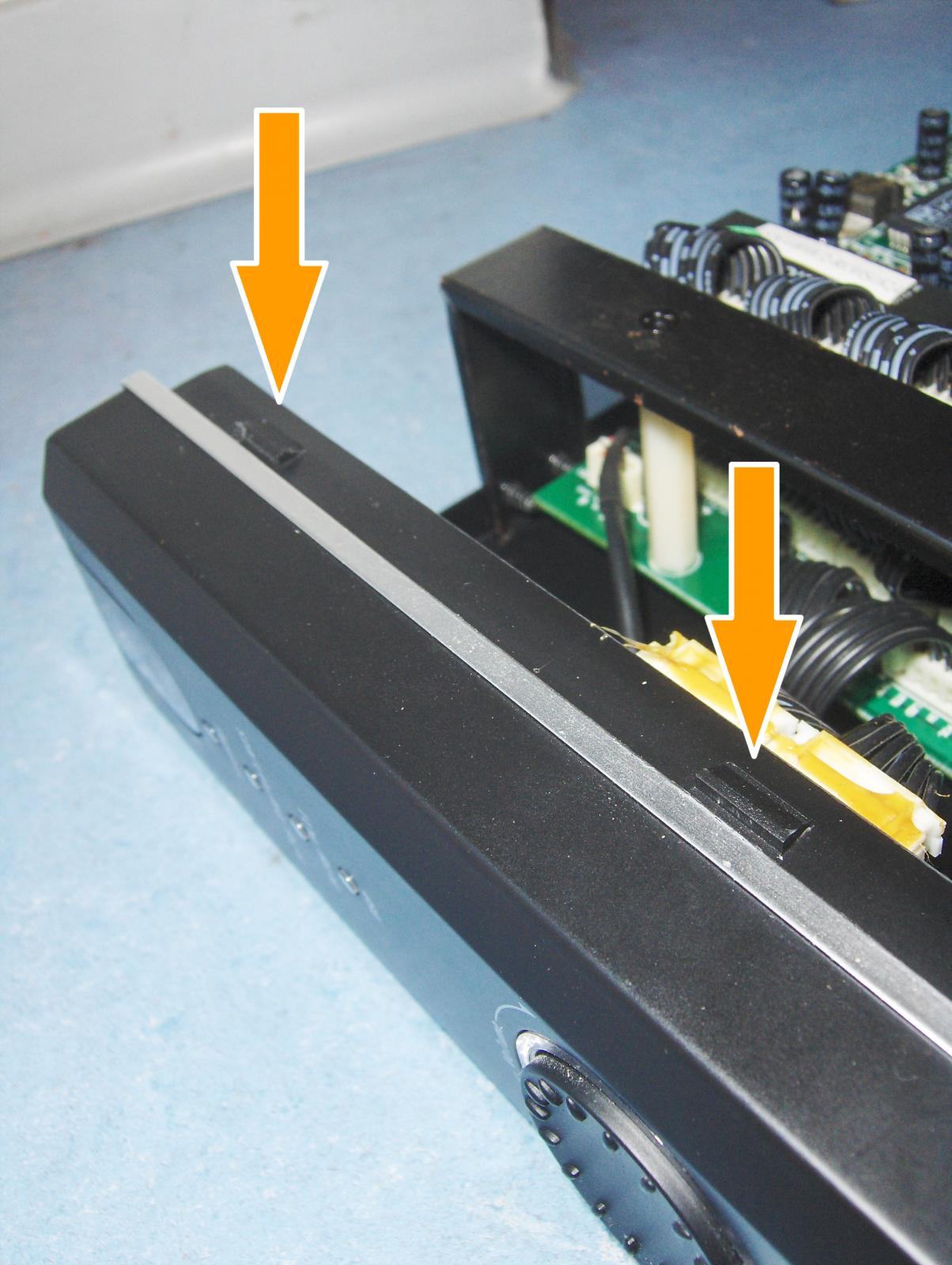

Sie werden jetzt nur noch von jeweils drei Widerhaken direkt hinter der Frontblende gehalten (oben, mitte & unten).

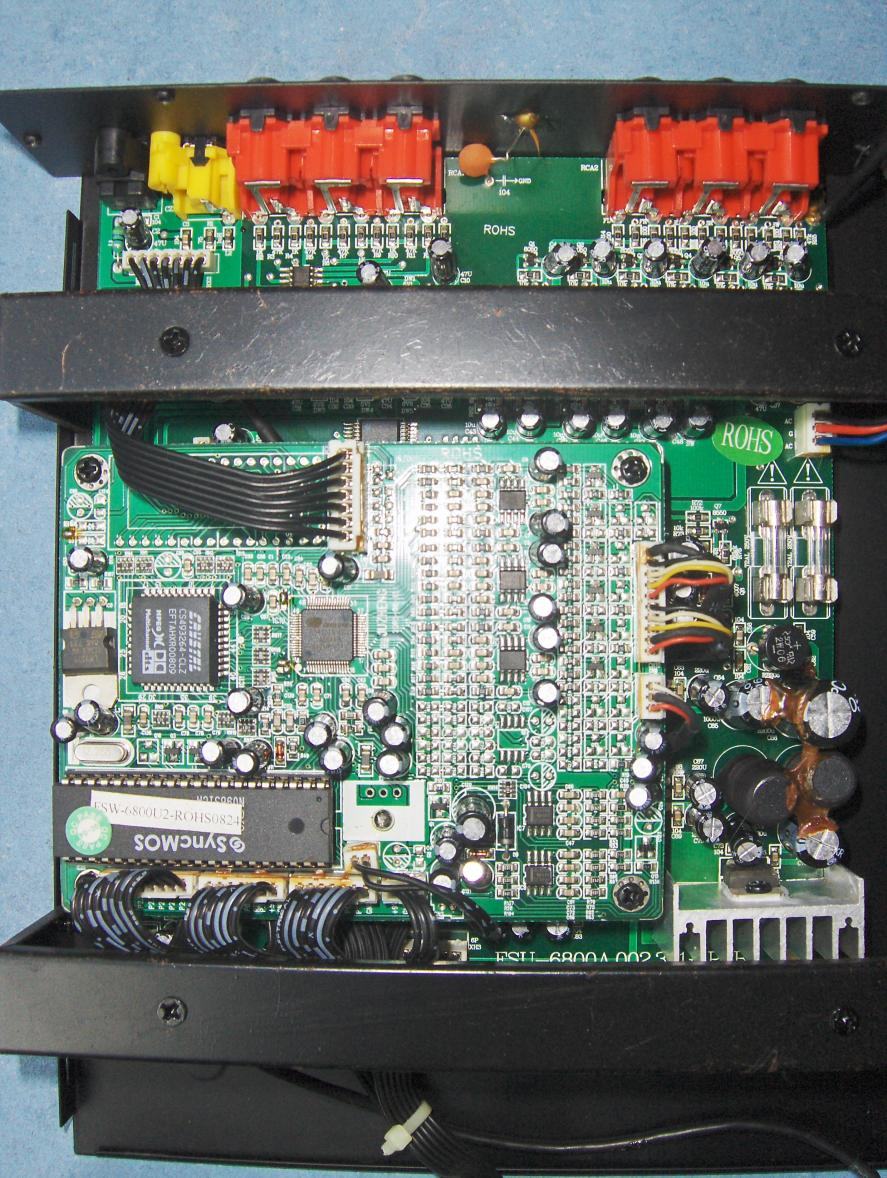

Übersicht der Platine:
Ich hab nur keinen Peil davon^^
Die liebe Decoderstation 3 erfreut sich riesiger Beliebtheit, da sie eine Vielzahl an analogen und digitalen Eingängen bietet. Über 10J nach dem ersten Verkauf gehen die Schmuckstücke noch für über 100€ bei Ebay über den Tisch! Damit man dann auch lange etwas davon hat: Hier eine Anleitung zum Öffnen.
Kurz zum Defekt meiner Decoderstation 3: Decoderstation auf den Subwoofer CEM 500SW gestellt, lange & laut betrieben, wegen Vibrationen runtergefallen; Dabei der vordere optische Eingang abgebrochen. Mechanischer Schaden des Gehäuses, keine Beschädigung der Elektronik
Achtung: Immer vorsichtig arbeiten: Die Kabel zur Frontblende haben nur etwa zwei fingerbreit Spiel.
Aber wenn man sich die Anleitung einmal durchliest, bevor man beginnt, sollte nichts passieren. Trotzdem: Für Fehler haftet Obama, nicht ich.
Schritt 1: Hinten Schrauben entfernen
Hier eine präzise Darstellung:
Schritt 2: Oberes Verdeck nach hinten ziehen
Dabei am besten mit der anderen Hand die Frontblende fixieren.
Das gleiche mit dem unteren Verdeck.
Schritt 3: Seitenverdecke nach hinten ziehen
Die jeweils 8 Schrauben oben und unten lösen, die die Seitenverdecke halten.
Sie werden jetzt nur noch von jeweils drei Widerhaken direkt hinter der Frontblende gehalten (oben, mitte & unten).
Übersicht der Platine:
Ich hab nur keinen Peil davon^^
