Da ich grad in bester Schreiberlaune bin
und manche vielleicht das Suchen auf anderen Seiten satt haben
, hier ein Anschlußplan für ein Zeilendisplay (die große Version der Zeichnung ist in meiner Gallery).
Nicht für LCD's, die 2 Enable-Signale brauchen (z.b. 4x40 Zeichen) !
Auch hier ein paar Tips:
Ich verwende zum Anschließen grundsätzlich VGA-Verlängerungskabel (Stecker-Buchse/ca.1.5m lang).
Das Kabel schneide ich von der Buchsenseite her ca. 30 cm lang ab - dieses Teil aufheben.
Dann nehme ich das andere Teil (mit dem Stecker dran) und isoliere es ca. 8 cm weit ab. Mit einem Durchgangsprüfer suche ich die Leitungen entsprechend der Pinnummerierung am VGA-Stecker und löte sie an's Display. Also VGA Pin 4 an LCD Pin 4 ... usw. - d.h. die Pin's 1-3 am VGA-Stecker bleiben unbelegt.
Die Pin's 15 und 16 für die HG-Beleuchtung werden auch nicht auf den Stecker gelegt, sondern intern angeschlossen.
Am LCD dann noch die Poti's und die Spannungsversorgung anlöten und der Teil der Arbeit ist getan.
Der VGA-Stecker wird dann in ein entsprechendes Slot-Blech oder einen Ausschnitt des Case eingebaut .
Da nun die Belegung an diesem Stecker von der Nummerierung her dem des LCD entspricht, kann man das übrige Kabel mit der Buchse als externen Anschluß verwenden.
Also abisolieren und dem Schaltplan entsprechend an einen 25-poligen SubD-Stecker löten. Eine Masseverbindung ist normalerweise nicht notwendig - die bekommt das LCD durch den Spannungsstecker.
Noch ein kleiner Tip: man kann auch die nicht verwendeten Leitungen (1-3) dazu verwenden, den Kontrastpoti in den Druckerport-Stecker zu verlagern

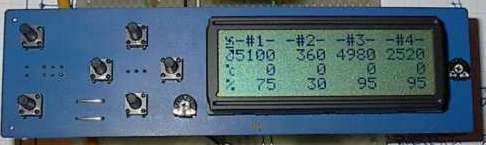

wie hier in meinem Cube:
Das war's mal wieder
Wie immer: Fragen, Anregungen und Kritik hier posten.
.... ständig vergeß ich was
: ich habe in dem Anschlußplan oben die Signalbezeichnungen mit notiert, so daß man eigentlich jedes LCD anschließen kann - evtl. das Datenblatt des LCD's studieren und die Leitungen entsprechend anpassen.
