[Sammelthread] ASRock Z97 OC Formula (Intel Z97 Chipsatz)



ASRock Incorporation entstand im Jahre 2002 im Zuge der Ausgliederung des ASUSTeK Computer Inc. Tochterunternehmen PEGATRON. Von ASRock werden hauptsächlich Mainboards für den OEM- und Endkundenbereich, aber auch Laptops und HTPC Geräte mit INTEL oder NVIDIA Chipsatz für den Einsatz im Multimedia Bereich produziert. Zur Produktpalette gehören weiterhin DVR Geräte, die zum Beispiel zur Überwachung von Geschäftsräumen eingesetzt werden können.

ASRock's geschäftliche Strategie zielt seit einiger Zeit augenscheinlich darauf ab, nicht nur im Mainboard Segment, sondern auch mit Note- und Netbooks im Low Entry bis zum High End Bereich eine Konkurrenzfähigkeit mit den anderen großen Herstellern anzustreben. Wurde ASRock in seinen Anfangsjahren nur als Hersteller für preiswerte Produkte angesehen, hat sich die Firma inzwischen aber speziell durch die Produktion von gut ausgestatteten Mainboards für den Consumer bis zum High End Bereich einen guten Namen gemacht.

In den letzten Jahren ist ASRock im Bereich der Mainboard Hersteller zum drittgrößten auf der Welt aufgestiegen und hat so bekannte Marken wie MSI oder ECS hinter sich gelassen. Der Hauptsitz von ASRock befindet sich in Taipeh, weitere Niederlassungen des Unternehmen gibt es in den USA und den Niederlanden. Die Niederlassung in den Niederlanden hat bei der Abwicklung von RMA Vorgängen direkt über den Hersteller inzwischen einen sehr guten Ruf erlangt. Der Support und die Kulanz gegenüber den Endkunden ist mehr wie Vorbildlich.​
Zum Vergrößern anklicken....



Das Z97 OC Formula ist mittlerweile ASRock's dritte reinrassiges Overclocking Mainboard im ATX Format mit umfangreichen Tuning Optionen. Entwickelt wurde das Mainboard wieder mit Unterstützung von Nick Shih, dessen Name und Overclocking Ergebnisse in der Oc-Szene mehr wie bekannt sind. Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannungsversorgung mit 12 (CPU) + 4 (Ram) Phasen oder das Formula Power Kit. Das UEFI wurde sei den Z77 OC Formula Zeiten mehrfach überarbeitet und besitzt wieder einen sehr umfangreichen Overclocking Abschnitt. Mit den enthaltenden Overclocking Profilen von Nick Shih ist es sogar Laien möglich, einfach und schnell zu Übertakten. Profil auswählen, bestätigen und fertig. Für Profis mögen die in den Profilen verwendeten Spannungswerte allerdings etwas zu großzügig ausgelegt erscheinen, dafür sind diese aber auch in schwierigen Fällen brauchbar. Natürlich unterstützt das ASRock Z97 OC Formula auch den Multi GPU Betrieb von ATI oder NVIDIA Grafikarten, SATA 3 , USB3.0, ein Killer Network Chip ist verbaut und ein sehr guter Soundchip.. Genaueres dazu könnt ihr hier im Sammelthread unter "Produkt Spezifikationen laut ASRock Hompage" oder auf der ASRock Homepage - Z97 OC Formula nachlesen.​
Zum Vergrößern anklicken....


<[Preisvergleich]>=<[Produktseite]>=<[Handbücher]>=<[Speicher-Support]>=<[CPU-Support]>=<[M.2_SSD-Support]>




Das Rear Panel (ATX Blende) des ASRock Z97 OC Formula - Anschlussmöglichkeiten

  • - 1 x PS/2 Mouse/Keyboard Port
  • - 1 x HDMI Port
  • - 1 x Clear CMOS Switch
  • - 4 x USB 2.0 Ports
  • - 4 x USB 3.0 Ports (ASMedia ASM1074 hub) (Supports ESD Protection (ASRock Full Spike Protection))
  • - 2 x USB 3.0 Ports (Intel® Z97) (Supports ESD Protection (ASRock Full Spike Protection))
  • - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
  • - 1 x Optical SPDIF Out Port
  • - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone
Zum Vergrößern anklicken....


​
Produkt Spezifikationen des Z97 OC Formula Mainboard laut der ASRock Hompage
OC Formula Kit

OC Formula Power Kit
- 12 Phase CPU Power design + 4 Phase Memory Power design
- Digi Power (CPU and Memory)
- Dual-Stack MOSFET (DSM)
- Multiple Filter Cap (MFC) (Filter different noise by 3 different capacitors: DIP solid cap, POSCAP and MLCC)
- Jumbo V

OC Formula Connector Kit
- Hi-Density Power Connector (8 pin)
- 15μ Gold Contact (CPU socket, memory sockets and PCIE x16 slots)

OC Formula Cooling Kit
- 8 Layer PCB
- 4 x 2oz copper

OC Formula Monitor Kit
- Multi Thermal Sensor


Einzigartige Features

ASRock Super Alloy
- XXL Aluminum Alloy Heatsink
- Premium Alloy Choke (Reduces 70% core loss compared to iron powder choke)
- Dual-Stack MOSFET (DSM)
- NexFET™ MOSFET
- Nichicon 12K Platinum Caps (100% Japan made high quality conductive polymer capacitors)
- Sapphire Black PCB

ASRock HDD Saver Technology
ASRock Full Spike Protection
ASRock Conformal Coating
ASRock Cloud
ASRock APP Shop

CPU
- Supports 5th Generation Intel® Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1150)
- Supports New 4th and 4th Generation Intel® Xeon/Core™ i7/i5/i3/Pentium/Celeron® Processors (Socket 1150)
- Digi Power design
- 12 Power Phase design
- Supports Intel® Turbo Boost 2.0 Technology
- Supports Intel® K-Series unlocked CPUs
- Supports ASRock BCLK Full-range Overclocking

Chipsatz - Intel® Z97

Arbeitsspeicher
- Dual Channel DDR3 Memory Technology
- 4 x DDR3 DIMM Slots
- Supports DDR3 3400+(OC)/2933(OC)/2800(OC)/2400(OC)/2133(OC)/1866(OC)/1600/1333/1066 non-ECC, un-buffered memory
- Max. capacity of system memory: 32GB*
- Supports Intel® Extreme Memory Profile (XMP) 1.3 / 1.2
*Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
- 2 x 64Mb AMI UEFI Legal BIOS with multilingual GUI support (1 x Main BIOS and 1 x Backup BIOS)
- Supports Secure Backup UEFI Technology
- ACPI 1.1 Compliant wake up events
- SMBIOS 2.3.1 Support
- CPU, DRAM, PCH 1.05V, PCH 1.5V Voltage Multi-adjustment


Audio, Video und Netzwerk

Grafik
- Supports Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4400/4600
- Pixel Shader 5.0, DirectX 11.1
- Max. shared memory 1792MB
- Supports HDMI with max. resolution up to 4K x 2K (4096x2304) @ 24Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports HDCP with HDMI Port
- Supports Full HD 1080p Blu-ray (BD) playback with HDMI Port
*Intel® HD Graphics Built-in Visuals and the VGA outputs can be supported only with processors which are GPU integrated.
**Due to chipset limitation, the Blu-ray playback of Intel® HD Graphics is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.
***Intel® InTru™ 3D is only supported under Windows® 8 / 8 64-bit / 7 / 7 64-bit.

Audio
- 7.1 CH HD Audio with Content Protection (Realtek ALC1150 Audio Codec)
- Premium Blu-ray Audio support
- Supports Surge Protection (ASRock Full Spike Protection)
- Supports Purity Sound™ 2
- Nichicon Fine Gold Series Audio Caps
- 115dB SNR DAC with differential amplifier
- TI NE5532 Premium Headset Amplifier (Supports up to 600 ohm headsets)
- Direct Drive Technology
- EMI shielding cover
- PCB isolate shielding
- Supports DTS Connect

LAN
- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Qualcomm Atheros Killer™ E2200 Series
- Supports Qualcomm Atheros Security Wake On Internet Technology
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection (ASRock Full Spike Protection)
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE


Erweiterungsslots / Konnektivität

Steckplätze
- 3 x PCI Express 3.0 x16 Slots (PCIE1/PCIE2/PCIE4: single at x16 (PCIE1); dual at x8 (PCIE1) / x8 (PCIE2); triple at x8 (PCIE1) / x4 (PCIE2) / x4 (PCIE4))
- 1 x PCI Express 2.0 x16 Slot (PCIE6: x4 mode)
- 2 x PCI Express 2.0 x1 Slots
- Supports AMD Quad CrossFireX™, 4-Way CrossFireX™, 3-Way CrossFireX™ and CrossFireX™
- Supports NVIDIA® Quad SLI™ and SLI™

Opslagruimte
- 6 x SATA3 6.0 Gb/s Connectors by Intel® Z97, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel® Rapid Storage Technology 13 and Intel® Smart Response Technology), NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI, Hot Plug and ASRock HDD Saver Technology
- 1 x SATA Express 10 Gb/s Connector (shared with SATA3_4, SATA3_5 and M.2 Socket)
- 1 x M.2_SSD (NGFF) Socket 3, supports M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen2 x2 (10 Gb/s)
*Support to be announced.

Anschlüsse
- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED header
- 2 x CPU Fan Connectors (1 x 4-pin, 1 x 3-pin)
- 4 x Chassis Fan Connectors (1 x 4-pin, 3 x 3-pin)
- 1 x Power Fan Connector (3-pin)
- 1 x 24 pin ATX Power Connector
- 2 x 8 pin 12V Power Connectors (Hi-Density Power Connector)
- 1 x HDD Saver Connector
- 1 x PCIe Power Connector
- 1 x Front Panel Audio Connector
- 1 x Thunderbolt™ AIC Connector
- 1 x USB 2.0 Header (Supports 2 USB 2.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection (ASRock Full Spike Protection))
- 1 x Power Switch with LED
- 1 x Reset Switch with LED
- V-Probe™: 2 x 7-set of onboard voltage measurement points laid
- Rapid OC Buttons: +/- buttons to adjust OC frequency
- 1 x Menu Button
- 1 x PCIe ON/OFF Switch
- 1 x Post Status Checker (PSC)
- 1 x Slow Mode Switch
- 1 x LN2 Mode Switch
- 1 x BIOS Selection Switch


Sonstige Features / Verschiedenes

Software and UEFI Software
- ASRock Formula Drive
- ASRock Disk Health Report
- ASRock USB Key
- ASRock Fine-Tuning V-Controller
- ASRock Timing Configurator
- ASRock APP Charger
- ASRock XFast RAM
- ASRock Restart to UEFI

UEFI
- ASRock Full HD UEFI
- ASRock My Favorites in UEFI
- ASRock UEFI Guide
- ASRock NickShih's OC Profile
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock OMG (Online Management Guard)
- ASRock UEFI System Browser
- ASRock UEFI Tech Service
- ASRock Dehumidifier
- ASRock Easy RAID Installer
- ASRock Easy Driver Installer

Support-CD
- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar, Start8 (30 days trial), Orbweb.ME Professional (Win 8.1 / 7), Killer Network Manager

Produktzubehör
- 1 x ASRock Flexible SLI™ Bridge Connector Cable
- Quick Installation Guide, Support CD, I/O Shield
- 4 x SATA Data Cables
- 1 x HDD Saver Cable
- 1 x Screw for M.2_SSD (NGFF) Socket 3

Hardware Überwachung
- CPU/Chassis temperature sensing
- CPU/Chassis/Power Fan Tachometer
- CPU/Chassis Quiet Fan (Auto adjust chassis fan speed by CPU temperature)
- CPU/Chassis Fan multi-speed control
- Multi Thermal Sensor
- Voltage monitoring: +12V, +5V, +3.3V, CPU Input Voltage, CPU Internal Voltages

Formfaktor
- ATX Form Factor
- High Density Glass Fabric PCB

Betriebssystem
- Microsoft® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64-bit / 7 32-bit / 7 64-bit

Zertifizierungen
- FCC, CE, WHQL
- ErP/EuP ready (ErP/EuP ready power supply is required)


Achtung:
Bitte beachten Sie, dass Overclocking, inklusive dem Verändern von BIOS-Einstellungen und der Nutzung von Overclockingprogrammen von Drittherstellern, immer ein gewisses Risiko bürgt. Overclocking kann ihre Systemstabilität beeinflussen oder aber zu Schäden Ihrer Komponenten und Geräte führen. Die Ausführung geschieht auf eigene Gefahr und Kosten. Für Schäden die durch Overclocking verursachet werden sind wir nicht verantwortlich.

Die Spezifikationen können ohne vorherigen Hinweis geändert werden. Die Marken und Produktnamen sind Schutzmarken der jeweiligen Firmen. Alle Konfigurationen die von den original Spezifikationen abweichen werden nicht garantiert
Zum Vergrößern anklicken....

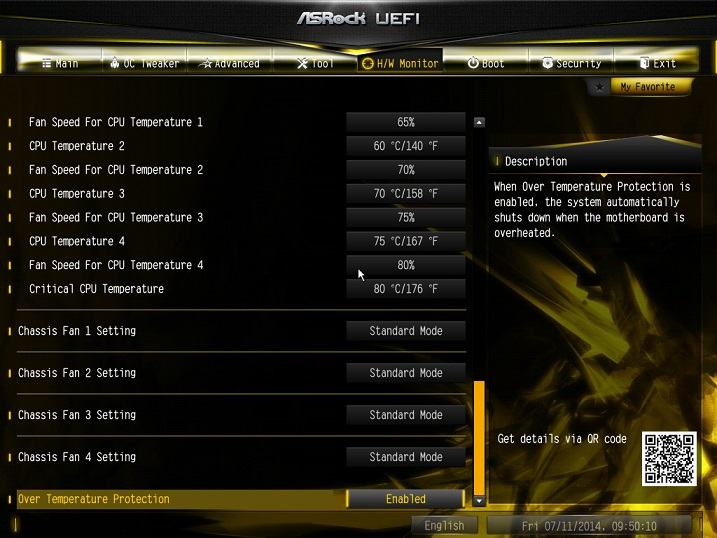

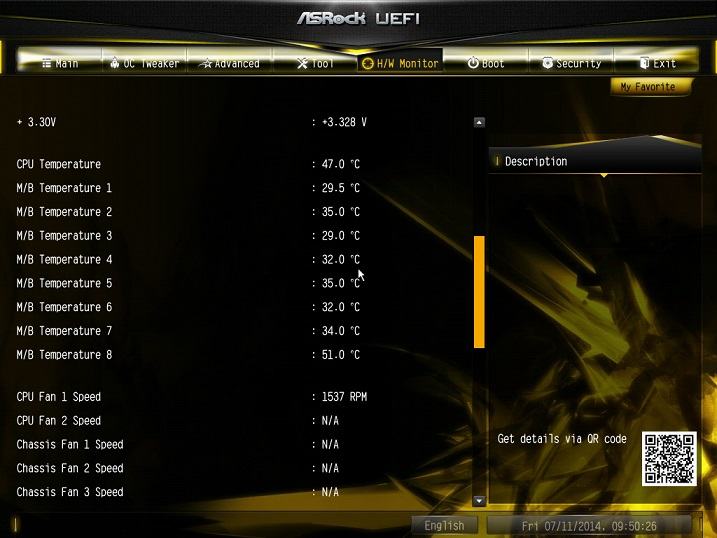

Das UEFI des ASRock Z97 OC Formula - Optionen und Einstellmöglichkeiten

Voltage SettingMin.Adj (+/-)Max
CPU Overdrive Voltage (Vcore)0.100V0.001V2.000V
CPU Load-Line CalibrationYes, 5 Level
CPU Cache Voltage (Vring)0.100V0.001V2.000V
System Agent Voltage (Vccsa) - Offset +/--1.000V0.001V+1.000V
CPU Analog IO Volatge (Vccioa) - Offset +/--1.000V0.001V+1.000V
CPU Digital IO Voltage (Vcciod) - Offset +/--1.000V0.001V+1.000V
CPU Input Voltage (Vccin)1.200V0.010V3.000V
DRAM Voltage1.000V0.010V3.000V
PCH 1.05V0.778V0.005V1.656V
PCH 1.5V1.103V0.005V1.901V
GT Overdrive Voltage (iGPU)0.100V0.001V2.000V


​
Zum Vergrößern anklicken....


Aktuelle UEFI Version von ASRock für das Mainboard:
Hinweis: Diese können entweder in drei verschieden Versionen (Flash unter DOS, Windows oder Instant Flash) auf der Hompage von ASRock gefunden werden oder man benutzt die Online Flash Option im UEFI.

P2.00 UEFI vom 13.03.2018 - Instant Flash Version

[Changelog]
1. Update Haswell CPU Microcode to revision 24
2. Update Broadwell CPU Microcode to revision 1D


P1.80 UEFI vom 29.05.2015 - DOS Version
P1.80 UEFI vom 29.05.2015 - Instant Flash Version
P1.80 UEFI vom 29.05.2015 - Windows Version

[UEFI Version 1.80 vom 29.05.2015 - Änderungen]
1. Update 5th Generation Intel Core Processors microcode.


UEFI Versionen von Nick Shih (Beta):
Anmerkung: Im Download ist nur die UEFI File an sich enthalten. Diese zum flashen einfach auf einen USB-Speicherstick kopieren und dann die Instant Flash Funktion im UEFI nutzen.

BETA UEFI L1.12 vom 03.07.2014 - Download

[Änderungen - Changelog]
1. Support AES enabled and Disabled.


* Hinweis: Das flashen von UEFI Versionen ist immer eine Angelegenheit auf Eigenverantwortung und/oder eigenes Risiko. Die meisten Hersteller lehnen eine Garantieübernahme in Folge eines missglückten Flashvorgangs ab.
Zum Vergrößern anklicken....


Treiber und Tools Download bei ASRock, auch für Beta Versionen (Auswahlseite)

Auswahlseite für Treiber, Tools und UEFI bei ASRock


Eine Alternative Downloadquelle für aktuelle Treiber (auch Beta Versionen)
Da die Treiber auf der ASRock Hompage nicht gerade sehr Aktuell sind, hier eine andere Möglichkeit zum Download der aktuellen Treiber für Chipsatz, Lan, Sound und weitere.

Station-Drivers Hauptseite

Neue (BETA) UEFI Versionen für verschiedene Mainboards gibt es dort übrigens auch.
Zum Vergrößern anklicken....


Unboxing Bilder vom ASRock Z97 OC Formula - Zur Verfügung gestellt von den Usern.



​
Zum Vergrößern anklicken....


Getestetes kompatibles Ram, nach Vorgabe oder Übertaktet:

Corsair DP-CMD16GX3M4A2666C10 : 2666 MHz-CL.10-12-12-31.2T - 1.650V : (XMP) : 4x 4GB : Keine Probleme : Test von emissary42
Corsair DP-CMD16GX3M4A2666C10 : 2400 MHz-CL.9-11-11-25.1T - 1.650V : (OC) : 4x 4GB : Keine Probleme : Test von aerotracks

Corsair DP-CMD8GX3M2A2133C9 : 2133 MHz-CL.9-11-10-27.2T - 1.500V : (XMP) : 2x 4GB : Keine Probleme : Test von chs
Corsair DP-CMD8GX3M2A2133C9 : 2400 MHz-CL.10-11-11-21.1T - 1.500V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks
Corsair DP-CMD8GX3M2A2133C9 : 2666 MHz-CL.10-12-12-21.1T - 1.680V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks

Corsair Vengeance LP-CML16GX3M2A1600C9 : 1600 MHz-CL.9-9-9-24-2T - [COLOR="#00800"]1.500V[/COLOR] : (XMP) : 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ares-F3-1866C10D-16GAB : 1866 MHz-CL.10-11-10-30-2T - [COLOR="#00800"]1.500V[/COLOR] : (XMP) : 2x 8GB : Keine Probleme : Test von Bin2good

G.Skill Ripjaws-F3-12800CL7D-4GBRM : 2400 MHz-CL.9.12.9.28.2T - 1.650V : (OC) : 2x 2GB : Keine Probleme : Test von aerotracks

G.Skill RipjawsX-F3-2400C11D-8GXM : 2400 MHz-CL.11-13-13-31-2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von aerotracks
G.Skill RipjawsX-F3-2400C11D-8GXM : 2600 MHz-CL.10-13-12-28-2T - 1.940V : (OC) : 2x 4GB : Keine Probleme : Test von aerotracks

G.Skill TridentX-F3-2400C9Q-16GTXD : 2400 MHz-CL.9.11.11.31.2T - 1.650V : (XMP) : 4x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2400C9Q-16GTXD : 2600 MHz-CL.10.12.12.12.1T - 1.635V : (OC) : 4x 4GB : Keine Probleme : Test von Punk Sods

G.Skill TridentX-F3-2400C9D-8GTXD : 2400 MHz-CL.9.11.11.31.2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von emissary42

G.Skill TridentX-F3-2600C10D-8GTXD : 2600 MHz-CL.10.12.12.31.2T - 1.650V : (XMP) : 2x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2666 MHz-CL.10.12.12.21.1T - 1.650V : (OC) : 2x 4GB : Keine Probleme : Test von Punk Sods
G.Skill TridentX-F3-2600C10D-8GTXD : 2800 MHz-CL.9.12.12.18.1T - 1.940V : (OC) : 2x 4GB : Keine Probleme : Test von Punk Sods


OCZ Platinum-OCZ3P2000C8LV6GK : 2000 MHz-CL.8.9.8.30.2T - 1.650V : (XMP) : 3x 2GB : Keine Probleme : Test von Punk Sods

Patriot Viper 3-PD000287-PV28G213C1K : 2133 MHz-CL.11-11-11-27 -2T - 1.500V : (XMP) : 2x 4GB : Keine Probleme : Test von Bin2good
Patriot Viper 3-PD000287-PV28G213C1K : 2400 MHz-CL.11-13-12-27 -2T - 1.570V : (OC) : 2x 4GB : Keine Probleme : Test von Bin2good
Zum Vergrößern anklicken....


Passende CPU-Wasserkühler, getestet:

Alphacool NexXxoS XP³ mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods
EK Water Blocks: EK-Supreme HF : Einwandfrei : Test von aerotracks
Phobya UC-1 Extrem "Brass Edtion" mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods
Thermaltake Water 2.0 Extreme Komplettsystem : Einwandfrei : Test von Punk Sods
Watercool Heatkiller 3.0 mit Watercool M4 Backplate : Einwandfrei : Test von Punk Sods
Zum Vergrößern anklicken....


Passende CPU-Luftkühler, getestet:

Thermalright - Silver Arrow SB-E : Eingeschränkt Nutzbar : Test von aerotracks
* Nur ohne zusätzliche seitliche Lüfter nutzbar, PCI-E Slot 1 kann nicht genutzt werden.
Zum Vergrößern anklicken....


Reviews, Previews, Problemlösungen und Übertaktung:

AnandTech - Asrock Z97 OC Formula Motherboard Review: Less Lamborghini more yellow (Englisch)
HardwareInfo - 42 Intel Z97/H97 chipset moederborden review (Niederländisch)
INSIDE HARDWARE - AsRock Z97 OC Formula: Overclock ai massimi livelli (Italienisch)
LAB501 - ASRock Z97M OC Formula & Z97 OC Formula & ADATA XPG V3 8GB 2933MHz CL12 (Rumänisch)
OCAHOLIC - ASRock Z97 OC Formula Preview (DE, EN, FR, IT)
OCAHOLIC - ASRock Z97 OC Formula Review (DE, EN, FR, IT)
OCLAB - ASRock Z97 OC Formula Review (Russisch)
tom's HARDWARE - Core i7-4790K Overclocked to 7003.38 MHz on ASRock Z97 OC Formula (Englisch)
XFASTEST - ASRock Z97 OC Formula Review
XTREME SYSTEMS - Offical ASRock Z97 OC Formula Thread - Tips / Discussion / BIOS / Tools (Englisch)
Zum Vergrößern anklicken....


______________________________________________________________________________________________________​


Bisher vorgenommene Änderungen am Z97 OC Formula Sammelthread (seit dem 10.07.2014):
10.07.2014 - [WIP] Erste Vorarbeit online gestellt.
11.07.2014 - [WIP] Bilder und Text Ergänzungen hinzugefügt
12.07.2014 - [WIP] Um Screenshots vom UEFI ergänzt.
13.07.2014 - [WIP] Mainboard Bild ausgetauscht - M2_SSD Support Link eingebaut.
14.07.2014 - [WIP] Rubrik Unboxing Bilder hinzugefügt.
16.07.2014 - [WIP] Rear Panel Beschreibung und Mainboard Spezifikationen hinzugefügt
17.07.2014 - Erste Version fertig gestellt.
17.07.2014 - Rubrik "Reviews..." aktualisiert.
18.07.2014 - Panel Bild ausgetauscht, Tabelle der einstellbaren Spannungen hinzugefügt. Dank an emissary42 dafür. :)
25.07.2014 - Listen aktualisiert: Kühler und Ram.
26.07.2014 - Ram Liste aktualisiert.
29.07.2014 - Ram Liste aktualisiert.
31.07.2014 - Ram Liste überarbeitet, VDIMM farblich angepasst.
12.08.2014 - Rubrik "Reviews..." aktualisiert.
10.09.2014 - Rubrik "Reviews, Previews, Problemlösungen und Übertaktung" aktualisiert.
25.09.2014 - Kleine Anpassung vorgenommen.
14.10.2014 - Rubrik "Reviews, Previews, Problemlösungen und Übertaktung" aktualisiert.
16.10.2014 - Ram Liste aktualisiert.
09.01.2015 - Neues UEFI eingetragen.
01.08.2015 - Aktuelle UEFI Version eingetragen - Ram Liste: G.Skill TridentX-F3-2600C10D-8GTXD hinzu gefügt.
15.03.2018 - UEFI Liste aktualisiert.

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Habe mal schnell einen Screen (Hardware Monitor) aus dem UEFI V1.10 (Release UEFI) gemacht.

Zur Zeit ist eine G3258 CPU verbaut:




Gruß

Heinrich

...das war aber nicht alles lol


Anhänge

  • ocf140711094925.jpg
    56,8 KB · Aufrufe: 308
  • ocf140711094946.jpg
    48,8 KB · Aufrufe: 277
  • ocf140711095010.jpg
    62,3 KB · Aufrufe: 250
  • ocf140711095026.jpg
    49,2 KB · Aufrufe: 257
Zuletzt bearbeitet:
Nö, "alles kommt noch" ;)

War nur wegen der 4V Sache, oder ist das nur im Tool so?



Gruß

Heinrich

Zuletzt bearbeitet:
OK, ich schicke es mal ASRock und schau was die sagen.


Nachtrag:

eMail Richtung ASRock ist raus :-)

Zuletzt bearbeitet:
@JZ: Da sind noch paar andere Sachen:

- Package C-State muss disabled gesetzt sein, sonst bekomme ich spontane Reboots /Grafikfehler in Windows
- Wenn ich im EFI einzelne Riegel deaktiviere, bleibt der Rechner beim POST mit Code 40 stehen - CMOS clear dann notwendig

Und der Klassiker:

- Dieser Full HD Modus funktioniert nur, wenn der Bildschirm über HDMI angeschlossen ist (egal ob an der IGPU/Grafikkarte, über HDMI läuft). Über DisplayPort/DVI angeschlossen, grüßt ne 1024x768 BIOS Briefmarke in der Mitte des Bildschirms.

Edit: Mit dem L.1.12 wurde der im EFI eingestellte Multi nicht mehr ins Windows übernommen.

Edit2: Wurde jetzt doch übernommen :stupid: 4.080V Anzeige Bug immer noch da

Zuletzt bearbeitet:
INFO:

Erstes Update ist erfolgt. :)

Und wie immer brauche ich von euch Feedback, da ich wieder Listen mit kompatiblen Ram, passenden Kühler (Luft und Wasser Kühler) u.s.w. einbauen will, danke.

@ aerotracks
Du hattest doch einen Luftkühler drauf, nicht?
Ich brauche dann mal Angaben zum Hersteller, Typ, Probleme mit Spawa Kühler von der Größe her ?, Ram Sockel überdeckt ? [ja oder nein, was passt drunter (maximale Ram Bauhöhe falls erforderlich)]. So leicht kommt ihr mir nicht davon, müsst auch was tun. :d


Gruß

Heinrich

:lol:

Na dann mal los:

Silver Arrow SB-E (Thermalright)
Probleme mit Spawa-Kühler: Keine.
RAM Sockel überdeckt: 4 Riegel passen rein.
PCIe-Slots: Der oberste kann nicht genutzt werden.

Aber (!!!): Nur solange keine Lüfter an der Seite vom Kühler montiert werden. Nur mit den mitgelieferten Lüftern getestet, evtl. kann man sich da was mit nem 120er oder so basteln dass es funktioniert (wenn man sonst nix zu tun hat)



Temperaturen ungeköpft bei 4500 MHz mit dem einen Lüfter bei 1000 rpm im full custom völlig in Ordnung:


EK Supreme HF

Probleme: Müssen wir nicht drüber reden, natürlich keine :d



Temps:




RAM nur kurz auf Funktion getestet:

G.SKILL Ripjaws F3-12800CL7D-4GBRM @2400C8


Corsair CMD16GX3M4A2666C10


Nur mit 2 Sticks getestet. 4er Kit hier im Forum gekauft, 1 Stick defekt angekommen, und vom Corsair Support hier im Forum warte ich seit über nem Monat auf ne Antwort... :motz:

Dann noch ein CMD8GX3M2A2133C9 Kit da, aber das will irgendwie nicht so wie es soll.




Ach, und ich war der erste Trottel, der beim Öffnen des Kartons die Kamera draufgehalten hat :shot:
https://www.youtube.com/watch?v=AYo87gDuheA

Zuletzt bearbeitet:
Wieder gibt es wie schon gewohnt eine kräftig ausgebaute Spannunungsversorgung mit 16 Phasen oder das Formula Power Kit.
Zum Vergrößern anklicken....
Bitte ändern, es sind 12 Phasen und für Haswell/DC mehr als ausreichend ;-)

- - - Updated - - -

...habe jetzt mal einen i7-4790K und Fdrive angeschaut, bei mir schaltet alles einwandfrei - EIST + C-States mit aktueller ME und auf ausbalanciert ;-)

Was hab ihr denn noch besonders eingestellt, damit 4.080V zu sehen ist ?

Zuletzt bearbeitet:
Nüx besonderes. Aktuelle ME über das Formula Drive installiert, Energieplan ausbalanciert, C-States enabled.

Edit: Kannst du Instabilität + kommentarlose Reboots mit Package C-State gesetzt auf Auto/C3/C6/C7 reproduzieren?

Zuletzt bearbeitet:
Vielleicht kann man ja auch mit aufnehmen das ich sowohl beim Bios 1.10 als auch beim Bios L 1.12 nur OC kann wenn ich ein Übertacktungsprofil geladen habe.
So wie aerotracks schon geschrieben hat,wenn das Profil nicht aktiviere und im Bios Multi 47 gesetzt ist übernimmt Windods das nicht und es wird nur 44 angezeigt!!!

Hast du mal die .bin geladen, die ich dir geschickt habe? Habe nochmal das L 1.12 draufgeflasht und dann meine .bin vom 1.10 importiert, seitdem funktionieren die Multiänderungen im 1.12.

nee habe ich nicht. Werde ich gleichmal testen
Shit hab die Nachricht mit der bin von Dir gelöscht,kannst Du sie mir nochmal schicken?

Zuletzt bearbeitet:
JZ_ schrieb:
Bitte ändern, es sind 12 Phasen und für Haswell/DC mehr als ausreichend ;-)

- - - Updated - - -

...habe jetzt mal einen i7-4790K und Fdrive angeschaut, bei mir schaltet alles einwandfrei - EIST + C-States mit aktueller ME und auf ausbalanciert ;-)

Was hab ihr denn noch besonders eingestellt, damit 4.080V zu sehen ist ?
Zum Vergrößern anklicken....


Oh, ich dachte 12+4, hatte ich wohl falsch im Kopf, wird geändert, danke dir.


@ aerotracks
Sehr schon, so mag ich das. ;)


Gruß

Heinrich

Wurde im L1.12 nur AES hinzugefügt?! Mehr konnte ich darüber bisher nicht finden..

Wo liegt bei euch das Problem?

Sorry, ich bin im Moment mit verschiedenen Sachen auf einmal beschäftigt, da verliert man schon mal die Übersicht. :p

Ich habe zur Zeit UEFI 1.10 drauf einen G3258 und der CPU/Cache Multi im UEFI lässt sich problemlos einstellen und wird auch übernommen. Irgendein Profil muss ich dazu nicht aktivieren. Klärt mich mal bitte auf. :d


Gruß

Heinrich


Nachtrag:
Es sind doch 12+4 Phasen. 12 CPU - 4 Ram, also 16. ;)

Zuletzt bearbeitet:
Punk Sods schrieb:
Wo liegt bei euch das Problem?

Sorry, ich bin im Moment mit verschiedenen Sachen auf einmal beschäftigt, da verliert man schon mal die Übersicht. :p

Ich habe zur Zeit UEFI 1.10 drauf einen G3258 und der CPU/Cache Multi im UEFI lässt sich problemlos einstellen und wird auch übernommen. Irgendein Profil muss ich dazu nicht aktivieren. Klärt mich mal bitte auf. :d
Zum Vergrößern anklicken....
... kenne das Problem bei zig Boards bisher auch nicht :-/

Wichtig ist, bevor man im BIOS anfängt, einmal die F9 Taste zu drücken ;-)

Das Problem tritt also nur mit dem UEFI von Nick Shih auf?

Komisch, seinen Angaben nach wurde nur eine Option für AES an/aus eingebaut.

F9 ist auch nach dem flaschen Pflicht, bevor man was anderes tut. ;)


Gruß

Heinrich

Multi-Änderungen wurden nicht übernommen. 1.10/1.12, der Bug ist bei beiden Versionen aufgetreten. Bei mir nur nach dem ersten Flash von L1.12. Im XS hatte jemand mit dem selben Problem im OCF Thread gepostet, aber inzwischen selbst gelöst so wie es aussieht.

...ich kann mich auf den Kopf stellen, bisher wird bei mir alles übernommen. Hin+Her mit Pentium und DC 4,50 GHz Uncore 4,40 :-/

Auch sehe ich keine 4.080V auf Vore0-1, komisch.

Weiß nicht ob du's übersehen hattest, mit Package C-State auch alles soweit stabil bei dir?

Zuletzt bearbeitet:
Juhu der Sammler ist auf :-)

Passend da Jz heute noch mein Board auf die Reise schicken will :wink:

Gesendet von meinem HTC One mit der Hardwareluxx App

Anmelden, um zu antworten.
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
