Asus P9D-MV, Mainboard Bricked ? **Bios Update ?failed? - Chip tauschen ?**

[Hanimiyo]

Hallo, luxxer bräuchte mal eure Hilfe oder einen Rat ..... (Hab Asus support schon geschrieben aber warte seit Tagen auf antwort ... )

Mein Server Nr.#2 macht Probleme *SPEC`S & Info´s ->*

Xeon E3-1240-V3
2*4 GB ~ no Name Speicher
ASUS P9D-MV. rev 1.03
16GB usb stick mit Ubuntu Server 18.04LTS
ASMB7 (IKVM Chip Installiert)​

Da ich diesen kleinen hier bisschen Aktiver treten wollte und ihn früher oder Später ans World Wide Web hängen möchte hab ich mir auf Ebay 4*8GB Micron Unbuffered ECC besorgt und in einem deal woanders 2x 500GB Samsung 860 Evo´s.

Hab versucht über IKVM (ASMB7) auf Server zuzugreifen über Remote Controle, ging aber nicht weil Java sich aktualisiert hat an meinem Rechner. Das ging vorher schon wegen neuen Sicherheitsregeln nur mehr schlecht als Recht. (Sicherheitsausnahmen und via TXT. Editor bei JAVA Security MD5 u. ?RSP? etc raus editieren damit er es zulässt, IP´s als ausnahmen hinzufügen)

Wollte ASMB7 Firmware von 2.01 auf 2.03 flashen um endlich wieder Remote Controle nutzen zu können, das funktionierte aber über Browser / Netzwerk nicht. Da er diese 2.03 jederzeit als Invalide ablehnte, nachzulesen unter --->

#1 ASUS ASMB7-iKVM: Kein Update auf 2.03 möglich s Blog
oder
#2 Problem Firmware Update ASUS ASMB7-IKVM V.2.03 für P9D-M (und andere) nicht möglich

Hab nachdem ich #2 hier im Forum gelesen hatte von @TCM entschluss gefasst es zu Probieren. Laut Asus wird Empfohlen vorher das Bios auf neusten Stand zu bringen und da ich ihn eh Online bringen wollte, war das durchaus nahe liegend.

BIOS war "0704" von 2014/04/11 neuste war Version "2101" 2018/08/10 incl. der Spectre und Meltdown geschichte.
-> P9D-MV BIOS & FIRMWARE | Server & Workstation | ASUS Deutschland
--> [Server]“Spectre� and “Meltdown� Side-channel Security Vulnerabilities and Mitigations (CVE-2017-5753, CVE-2017-5715, CVE-2017-5754) | Official Support | ASUS Global


______>

1. Server aus Rack hervor gezogen und über VGA mit Moni Verbunden
2. Bios 2101 via USB stick & Z-Flash ?erfolgreich? eingespielt

zurück an anderen PC und DOS Stick samt ASMB Firmware 2.03 fertig gemacht. Der Stick wurde allerdings an dem Server nicht erkannt, hab ihn testweise an ein anderen Server Asus P10S-C/4l gehangen und nur geschaut ob er liest, YES

3. zurück zum Server wieder nicht gefunden ...... ~ 2-3x Neu Gestartet über STRG+ALT+ENTF
Über F8 BBS ins Bios und dort stand unter Boot Optionen "HARD DRIVE" zur Verfügung.

Das Mainboard hatte zu dem Zeitpunkt keinerlei Speichermedien angeschlossen außer diesen 1 USB Stick. Ich hab gedacht .... Was soll schon schief gehen, vllt ist die Hard Disk mein USB Stick. Leider war sie das nicht, danach war der Server bis jetzt ALL BLACK. Keinerlei Bild mehr über VGA. Habe durch einen geistesblitz und letzte Rettungsidee auf einem alten Laptop JAVA7SE installiert und bin darüber mit all low Security Settings auf Remote Controle rein gekommen via ASMB7-IKVM .... das Problem ist dies ist ebenfalls komplett schwarz .....

troubleshooting bisher:

Minimal Config ..... Mal nur ein RAM Riegel, mal nur Zwei, Bänke getauscht ... (Nur die Alten Riegel, die neuen hab ich noch nicht verbaut da ich sie von vornherein nicht drin haben wollte bis nach dem Bios / Firmware Flash.)
IKVM Chip runter, so weit runter bis er so eben starten müsste. half alles nichts er bleibt ALL BLACK .... @ VGA & IKVM/JAVA7SE

weiter mit ----> CLRTC1 <- als letzer Strohhalm

- Netzteil aus, Netzstecker ziehen
-CLRTC1 Pin von 1-2 auf 2-3
-5-10 Sek gewartet
- wieder rückgängig gemacht, Netzstecker und NT ON

--> ALL BLACK VGA/IKVM

wieder von vorne, diesmal vor dem CLRTC1 Pin 1-2 auf 2-3, zusätzlich CMOS Batterie gezogen ...... wieder alles rückgängig nach 10 SEK

--> ALL BLACK VGA/IKVM



Der Server geht bei betätigter Power Taste "normal an wie gewohnt" *Augenscheinlich* ..... alle Lüfter etc wie gewohnt .... Nur jetzt ->

-Alle USB Ports deaktiviert
-Keinerlei Bild egal ob über VGA / IKVM - Remote Controle
- Kein Boot von Speichermedien
-kein BOOT "BEEP"

Er scheint nach dem Starten irgendwas zu machen / hängen zu bleiben, da ich ihn über Power Taste auch nicht mehr quick Aus bekomme nur über lange drücken.
Selbe Spiel bei Steuerung über IKVM ..... Ich bekomme ihn über Browser POWER CONTROL´s gestartet, "hart aus" und Resetet.

Aber nicht mehr #Power OFF Server - Orderly Shutdown (Versuch 1 ... 2 .... 3.....) -->

"performing soft power off failed. This may be because the host OS it taking unusual long time to gracefully shut down"

Hab mal Mainboard ohne installiertem Ram gestartet, das erkennt der Server noch und "Piept kurz nach Boot, Fehlercode für kein Ram" also scheint er nicht ganz weg zu sein ^^


Weiß nicht mehr was ich noch Probieren könnte, würde Asus mir antworten ^^

Option A. womit ich momentan schwanger bin, ist mir ein Bios Chip zu besorgen und Tauschen versuchen, wie hoch würdet ihr die Erfolgsaussicht schätzen ?

--> BIOS Chip geflasht für Asus P9D-MV Mainboard

Der try wäre ~14€

Und ein Gedankengang. Bei Bios Version 1803 auf der Asus Seite steht: "3. After upgrade to 18xx BIOS, it'll not allow downgrade BIOS version smaller than 18xx."
Gibt es vllt bei der P9D serie ein Back Up Bios würde das reaktivieren so klappen mit niedrigerem Bios V, im Bios Back up ?

Hintergrund, ich hatte vor 2 Jahren auf Ebay ein Gigabyte Hashwell Board gekauft gebraucht ^^ Da war das Bios vom vorbesitzer schon irgendwie Komisch vorkonfiguriert und schwer unstabil das Board, bis es sich ALL Black verabschiedete da habe ich damals mit dem Giga support geschrieben. Da gab man mir beim Tech Support den Tipp das Board mit 3x short cycles versuchen wiederzubeleben.

Also damals beim Giga so halb aus dem Gedächnis Board Bios batterie raus, CLEAR CMOS mit diesen Pin war ähnlich. Zusätzlich nach dem Clearen alles RE bauen und das Board 3x in schneller Rheinfolge AN / AUS machen... PC An , direkt NT aus .... PC direkt wieder an , wieder NT kippschalter .... Da würde sich das Board vom Back up Bios alles RE ziehen bzw auf Back Up Bios Chip wechseln. Und tatsache es bootete und lief und läuft noch heute.

Ist die Frage, haben alle Mainboards ein Back Up Bios das man auf diese Weise reaktivieren kann, oder ist das Hersteller Spezifisch ?

Wäre über anregungen dankbar, bzw ob meine Gedankengänge müll sind ^^

Danke fürs Lesen und würd mich über Antworten freuen.
Lg
Simon



[niklasschaefer]

Hi,
wenn der BIOS-Chip steckbar ist dann würde ich das auch somachen da kann nicht viel kaputt gehen. Alternativ wäre selber flashen über ein DOS Fenster und einen Recovery Modus auf dem Board kann es geben muss es aber nicht. Zu dem iKVM da kannst du das relativ einfach handhaben wenn der CHIP nach dem Update noch funtzt dann ist alles gut sonst einfach mal für 20€ einen neuen bei Amazon bestellen. Hast du bei dem CMOS Clear auf die Spannungsversorgung des Rechners abgeklemmt? Dann Pin Stecken start Taste drücken und dann wieder umbauen. BIOS-Batterie entfernen sollte bei abgezogenem Stromkabel auch funktionieren.

Gruß Niklas



[AliManali]

Hi

Hmmm, auch kein Plan, ehrlich gesagt. Was macht denn die BMC_LED1 aus 2-25? Blinkt die Grün? Ich würde so aus dem Bauch, nach Deiner Beschreibung hier auch eher aufs ASMB7-iKVM als auf das BIOS tippen, falls Du wirklich was totgeflasht hast.

Bei meinem Server läuft der POST auch erst dann erfolgreich durch, wenn IPMI, bzw. BMC ganz oben ist. Geht etwa 10 Minuten, wenn das Board ganz stromlos war. Beim ersten Start piepst das Board gefolgt von sechs kurzen Tönen. Wobei Du hast ja schon Zugriff aufs iKVM, nur kein Bild... Dann zählt die Debug LED von FF bis 00 runter, dann startet das Board neu durch. Ausserdem würde ich noch prüfen, ob der VGA controller setting (3-pin VGA_SW1) richtig sitzt. Zu guter letzt würde ich probieren das Board ohne das ASMB7-iKVM zu starten, ob es dann beept. Allenfalls noch eine dedizierte GPU dazustecken, falls Du eine rum liegen hast.

Viel mehr kommt mir dazu auch nicht in den Sinn, leider.



[Hanimiyo]

Aktualisierung ....

@Niklas
- Yes, Netzkabel vom NT war gezogen und danach sogar noch Power taste gedrückt damit auch wirklich "Stromlos" alle LED´s aus

Das Problem ist ja das Bild über IKVM Remote Control ebenfalls schwarz bleibt..... Also Jviewer startet .... danach kleines Schwarzes Fenster mit IP.... (0 FPS)
Monitor über VGA, mache ich Server an geht der Monitor direkt in Energie Sparen. Selbst bei Manual Source Bildquelle Suchen am Moni, er scannt einmal alle Anschlüsse durch und sobald er auf VGA kommt wo der Server dran hängt geht er wieder sofort Schwarz / Energie Sparen.

@AliManali

-Nach Server Start findet er nach ~10-15 Sek das IKVM und die BMC_LED1 Blinkt Grün im 1-2 Sekunden takt
- Dedizierte Graka getestet, selbe Spiel -> Schwarzes Bild
-VGA Controller Pin hab ich mal auf aus gemacht .... versucht zu starten .... Nach dem er up war aus gemacht und wieder PIN´s auf 1/2 für ON ... Ebenfalls = Nein
-ASMB7 ausgebaut = Nein


Also es bleibt eigentlich nur noch übig das beim Bios Update was schief gelaufen ist. Bzw ich klick geiler Junge im Bios mit Boot von Hard Drive obwohl keine Angeschlossen war, etwas ausgelöst habe was mir das Board mega krumm genommen hat


So wie ich das sehe gibt es ja momentan eigentlich nur noch 3x Sachen zum testen, ~Vorhanden B-Chip ausbauen und selbst versuchen neu zu Flashen, Bios Chip tauschen gegen neu oder Baugleiches Board .... oder wechsel auf Supermicro etc ?

1. Bios Chip ausbauen + selbst flashen ~9€ für USB Programmer + 3,5 für eine Zange
CH341A 24 25 Series EEPROM Flash BIOS USB Programmer+SOIC8 SOP8 IC Test Adapter | eBay

2. Bios Chip inkl. neuster Version + einer Zange dafür u. Versand ~20€
3. Alternativ das Mainboard P9D-M oder MV würde mich richtung 100€ +-10€ Kosten
4. oder alternavies Board ~ preis offen

5.Oder Spieltrieb mäßig, alles bis auf Board verkaufen und direkt auf was aktuelleres wechseln wobei die Kosten im gegenzug zum Leistungsgewinn in absolut keinem Verhältnis stehen. Damit ist das bis auf Bastel Lust auch schon wieder begraben ^^


Es gibt das ASUS P9D-M und ASUS P9D-MV

Diese Board unterscheiden sich lt. Asus Datenblatt ->


P9D-M
C224 Chipset
4 x SATA3 6Gb/s ports
2 x SATA2 3Gb/s ports

+Zusätzliche Anschlüsse Onboard
1 x USB 3.0 pin header , Up to 2 Devices

P9D-MV
C222 Chipset
2 x SATA3 6Gb/s ports
4 x SATA2 3Gb/s ports


_______________________________________

Ansonsten sind sie absolut Baugleich, ist die Frage kaufe ich mir ein P9D-M (lustigerweise sogar günstiger als das MV) Habe ich die Chance das Bios zu Retten vom Alten Board, bzw ob die B CHIP´s kompatibel sind ?

Also B-CHIP vom ALT MOBO auf NEUES MOBO und schauen ob er sich dadurch selbst healt ? und mit neuem CHIP auf Altem Mobo schauen ob das Mainboard mit intaktem Chip überhaupt startet ....
Oder garnicht erst mit dem //?Dead Chip? , verhuntzten irgendwo was versuchen ?


Schwirig ....

Habe auch noch einen unbenutzten Xeon e3-1220-v3 + die alten 8GB No Name unbuf ECC hier liegen würde das Alte wieder funken. Inklusiver unbenutzter Zusätzlichem ASMB7 OVP (als backup) ^^
Mhm ....... Bleibt wohl nix anderes übrig als Geld in die Hand zu nehmen


Edit:

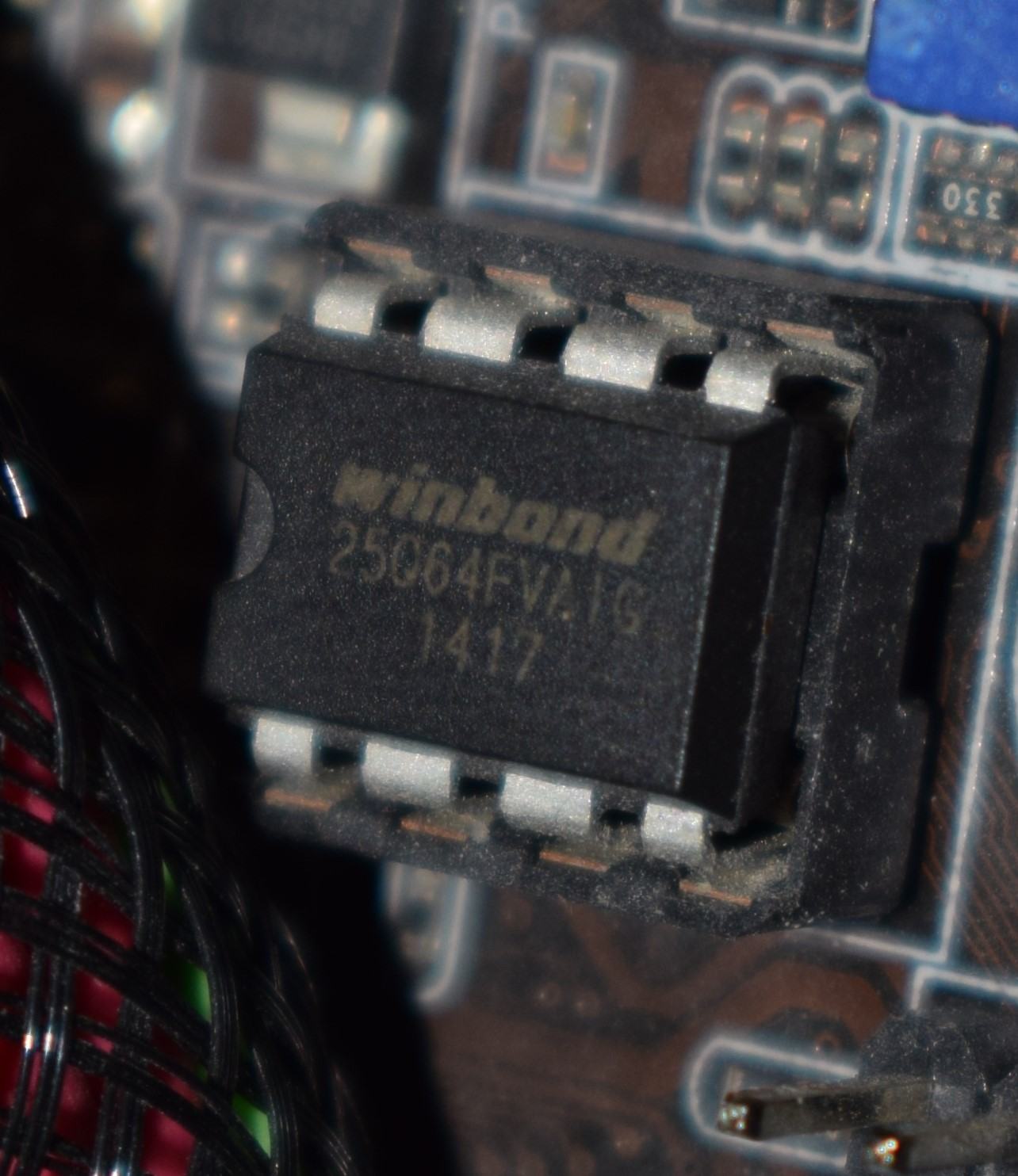

Winbond
25Q64FVAIG
1417

https://www.winbond.com/resource-files/w25q64fv%20revq%2006142016.pdf



[Hanimiyo]

UPDATE: (Bin mal frech genug für Doppel post )
... und da ich Threads hasse, wo jemand um Hilfe fragt. Er aber am Ende die Lösung des Problems nicht vorstellt falls jemand in naher Zukunft vllt, dasselbe/ähnliche Problem hat.

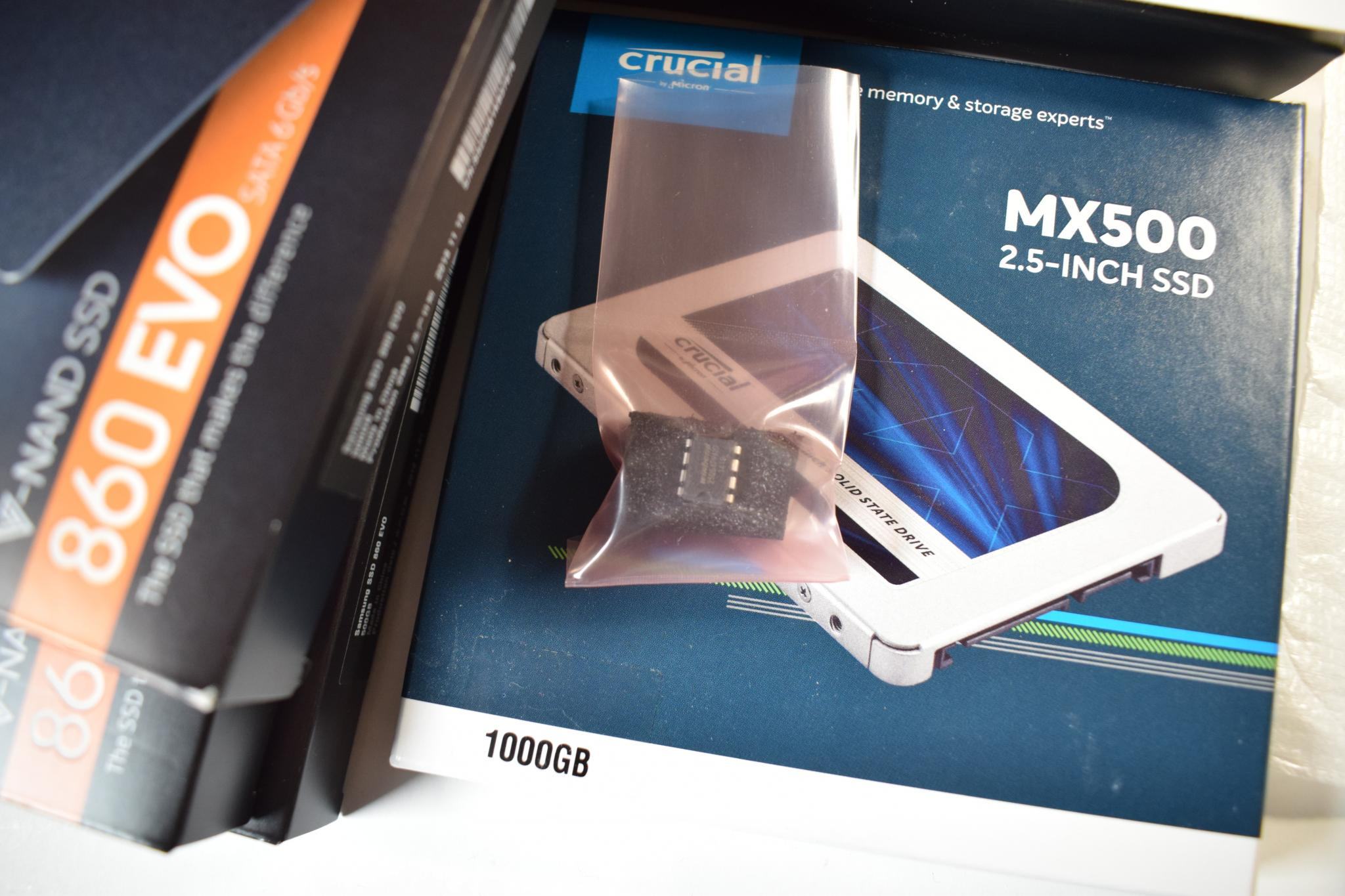

Heute kam Post, Zange inkl kleiner Chip (selbe Bezeichnung/ baugleich wie der vorherige, Winbond)



Alten Chip vorsichtig gleichmäßig heraus gezogen. Neuen vorsichtig eingelegt, diesen wieder gleichmäßig herunter gedrückt bis hin zu „etwas“ Liebevoller Gefühlvoller Gewalt am Ende, das er auch komplett bündig in der Fassung hockt.

Server an, läuft wieder komplett mit neustem Bios 2103

Hab über Multimeter noch rausgefunden, dass die Mobo Batterie nicht mehr die neuste ist, da werde ich mir auch mal ein Satz neue besorgen. Die 4x8 GB Unbuffered ECC hat er erst mit 3x Piepen quittiert, danach nur mit 1x Riegel neu gebootet,. Hat er gemacht, danach wieder alle 4 und dann wurden sie kommentarlos gefressen
Über USB ist er nun grade im Ubuntu am Update / Upgraden zugange da er längere Zeit nicht lief. Als nächstes kommen die 2x 500GB Samsung SSD rein und ab gehts

Danke aber für eure konstruktiven Lösungsvorschläge, bzw der Versuch zu helfen und Optionen zum Abarbeiten

Hab mir gestern trotzdem noch ein P9D-M bestellt, weil ich eigentlich nicht mehr damit gerechnet habe das er läuft und ich ja eh noch ~8GB Ram und E3-1220-v3 in der Ecke habe. Das wird nun Back up Server und Ersatzteil Lager für das produktive Drecksstück hier ^^



[Gelöschtes Mitglied 13647]

Wirf den alten Chip nicht weg. Es werden in dem neuen Bios eine Menge Informationen zu deinem Board fehlen die möglichweise noch im NVRAM des alten zu finden sind.



[AliManali]

Server an, läuft wieder komplett mit neustem Bios 2103

Supi!
