ASUS ROG STRIX Z690-A GAMING WIFI (Nuvoton NCT6798D) - PCH Temperatur extrem hoch ohne Last

[Erbsensuppe]

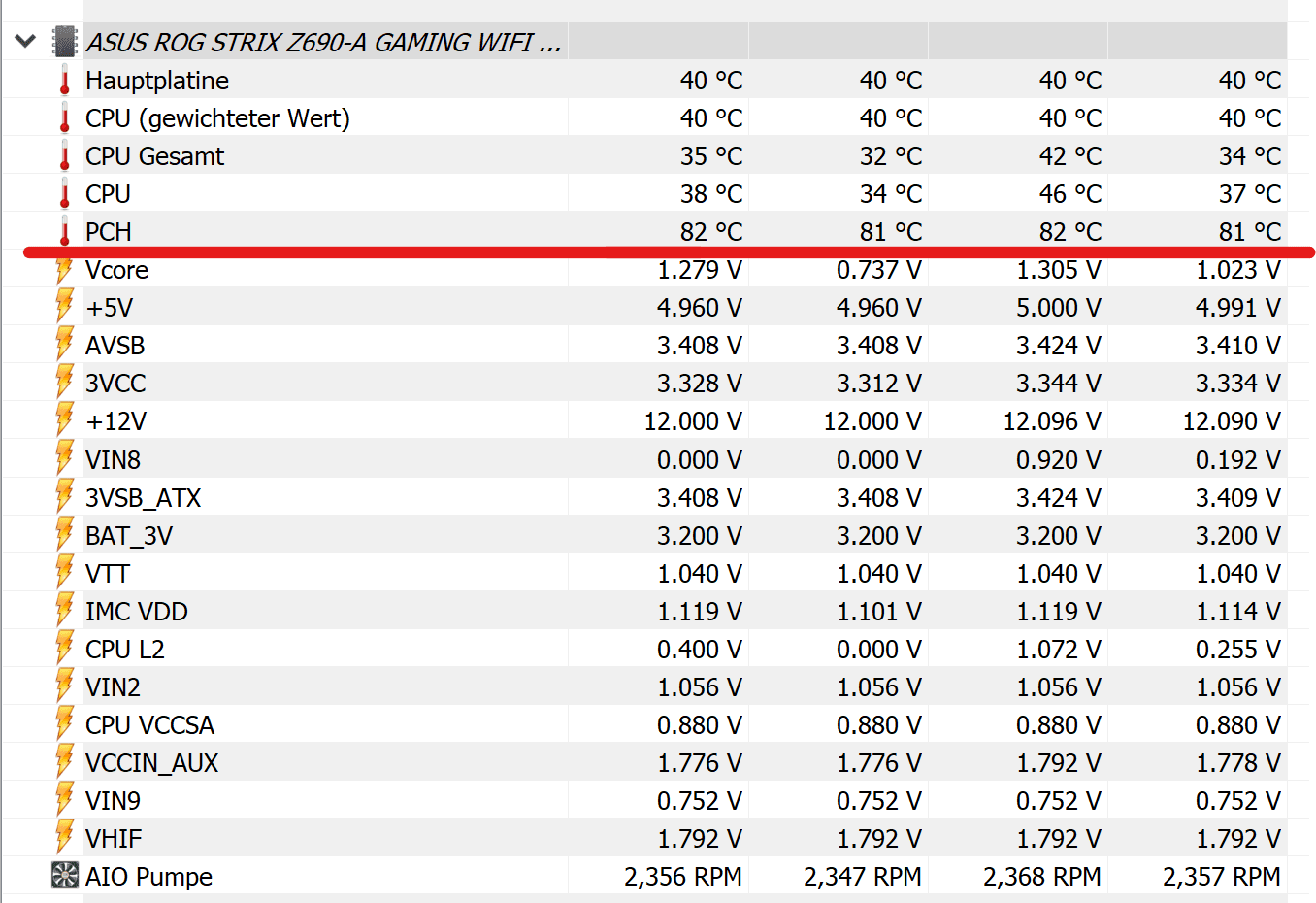

Hallo, mir ist gerade aufgefallen, dass die PCH-Temperatur (Chipsatz) bei meinem ASUS ROG STRIX Z690-A GAMING WIFI permanent um die 80 Grad C° liegt. Es gibt keine Probleme und alle anderen Werte sehen gut aus.... aber auf die Dauer würde ich gerne die Temperatur irgendwie senken. Hat jemand eine Idee, wie ich da gegen wirken kann?? So, wie die anderen Temperaturen aussehen ist der Airflow in meinem Case okay....
Oder kann ich die 80 Grad C° getrost ignorieren??
Das System ist stock... also nix übertaktet... läuft seit 2 Monaten problemlos...
Danke!!



[PCFreak69]

Wie sieht denn die Chipsatz (PCH) Temperatur unter CPU und GPU Last aus?
Du hast die Temperatur im Windows idle ohne Last ausgelesen, HWiNFO64 muss mitlaufen damit die Maximal Temperatur erfasst wird.

Einfach mal nach dem spielen auf die PCH Temperatur schauen, HWiNFO64 muss beim spielen mitlaufen wie schon erwähnt.

Es ist auch vom PC Gehäuse und der Lüfter Konfiguration abhängig wie hoch die PCH Temperatur ist.
Wenn sich die warme Luft in deinem PC Gehäuse staut, ist eine hohe PCH Temperatur damit zu erklären.

Welches PC Gehäuse verwendest du und wie viele Lüfter (vorne, hinten und oben) hast du eingebaut?



[Erbsensuppe]

ja, muss das Ganze mal unter Last testen... komme allerdings erstmal nicht zum Zocken....
Ich habe ein beQuiet Darkbase mit 2 AIO drinnen. 1 x Asus ROG Ryujin 2 360. Also 3 Lüfter die reinblasen und dann ein Alphacool Eiswolf 2 (RTX 2080 TI) 2 Lüfter , die oben rausblasen und hinten noch ein Silentwing von beQuiet, der rausbläst. Ich denke nicht, dass es ein Airflow-Problem ist, da CPU- und RAM Temperaturen in Ordnung sind. Auch der Kühlkörper auf dem PCH ist allemal lauwarm... konnte noch nicht genau ermitteln, wo die 80 Grad C° auf dem Board genau anliegen... eine Wärmebildkamera wäre nice....



[PCFreak69]

beQuiet Darkbase

Welches be quiet Dark Base?
Die be quiet! Dark Base PC Gehäuse sind völlig ungeeignet für eine AIO oben, weil der Deckel fast vollständig geschlossen ist und die wärme nicht entweichen kann, die AIO kannst du nur vorne einbauen.
Die drei kleinen Schlitze oben und die Löcher Seitlich bringen kaum warme Luft aus dem Gehäuse, die warme Luft wird wieder zurück in den Radiator gedrückt.
Das Dark Base 700 hat noch nicht mal seitlich die kleinen Löcher.

be quiet! Dark Base 700
be quiet! Dark Base Pro 900 Rev. 2

Besser ist das be quiet! Silent Base 802, weil oben und vorne offen.
Oder noch besser das Fractal Design Meshify 2 XL Black TG Light Tint, Glasfenster, ebenfalls vorne und oben offen.



[Erbsensuppe]

Es ist das Dark Base 700... Es ist vielleicht nicht so geeignet für eine AIO im Deckel, aber wenn es einen Wärmestau im oberen Bereich geben würde, dann würde ja auch der Deckel warm werden... aber davon keine Spur.... und der Radiator oben ist auch nicht heiß. Zudem steigt die Temperatur des PCH bereits kurz nach dem Einschalten an die 80 Grad C° wenn die Seitenteile ab sind.... ich denke einen Wärmestau kann ich ausschließen.... Mich würde mal interessieren, wo die Diode sitzt, die den hohe Wert misst....
Aber, trotzdem Danke für deine Unterstützung und den Versuch mir zu helfen!!!



[Erbsensuppe]

soo.. habe gerade ein wenig mehr Zeit investiert... leider bin ich nicht alleine mit dem Problem. Scheint ein "Konstruktionsfehler" seitens Asus zu sein... gibt momentan nur "Bastellösungen" um die Temperatur zu senken....

<<KLICK>>

@PCFreak69
Danke für deine Mühen!!



[garfield51]

Habe ein Asus ROG Strix B650E-E Gaming WIFI. Auch bei diesem Board habe ich eine Chipsatztemperatur von 81°C. Habe versuchsweise einen 50mm-Lüfter auf der Abdeckung des PCH angebracht. Das hat 5,6°C gebracht. Werde eine weitere Modifizierung mittels eine zusätzlich Kühlers vornehmen, sobald dieser geliefert wurde. Mal sehen ob das noch was bringt.
Habe auch Asus angeschrieben. Die Antwort lautete, dass bis 95°C kein Problem bestehe. Hoffentlich wurde das nicht mit der CPU-Temperatur verwechselt.

Mich würde ja interessieren wie warm die PCHs bei anderen Herstellern wie etwa Gigabyte oder MSI werden.

​



[hardwear]

Habe ein Asus ROG Strix B650E-E Gaming WIFI. Auch bei diesem Board habe ich eine Chipsatztemperatur von 81°C. Habe versuchsweise einen 50mm-Lüfter auf der Abdeckung des PCH angebracht. Das hat 5,6°C gebracht.

Was ist denn unter der besagten Abdeckung? Die ist ja oft nur Plastik-Deko, und dann versteckt sich da ein kleiner Kühlkörper, der so natürlich reichlich wenig Frischluft sieht.

Bei solchen Temperaturen würde ich aber dringend mal das BIOS aufsuchen und ASPM aktivieren. Ebenso HIPM + DIPM für SATA, so vorhanden. Anderseits sollen so 65°C bei B650E durchaus normal sein, irgendwo muß der höhere Plattform-Stromverbrauch von AM5 ja auch herkommen.

Mein Z590 chillt hier übrigens gerade bei 42°C.



[Carlyle2020]

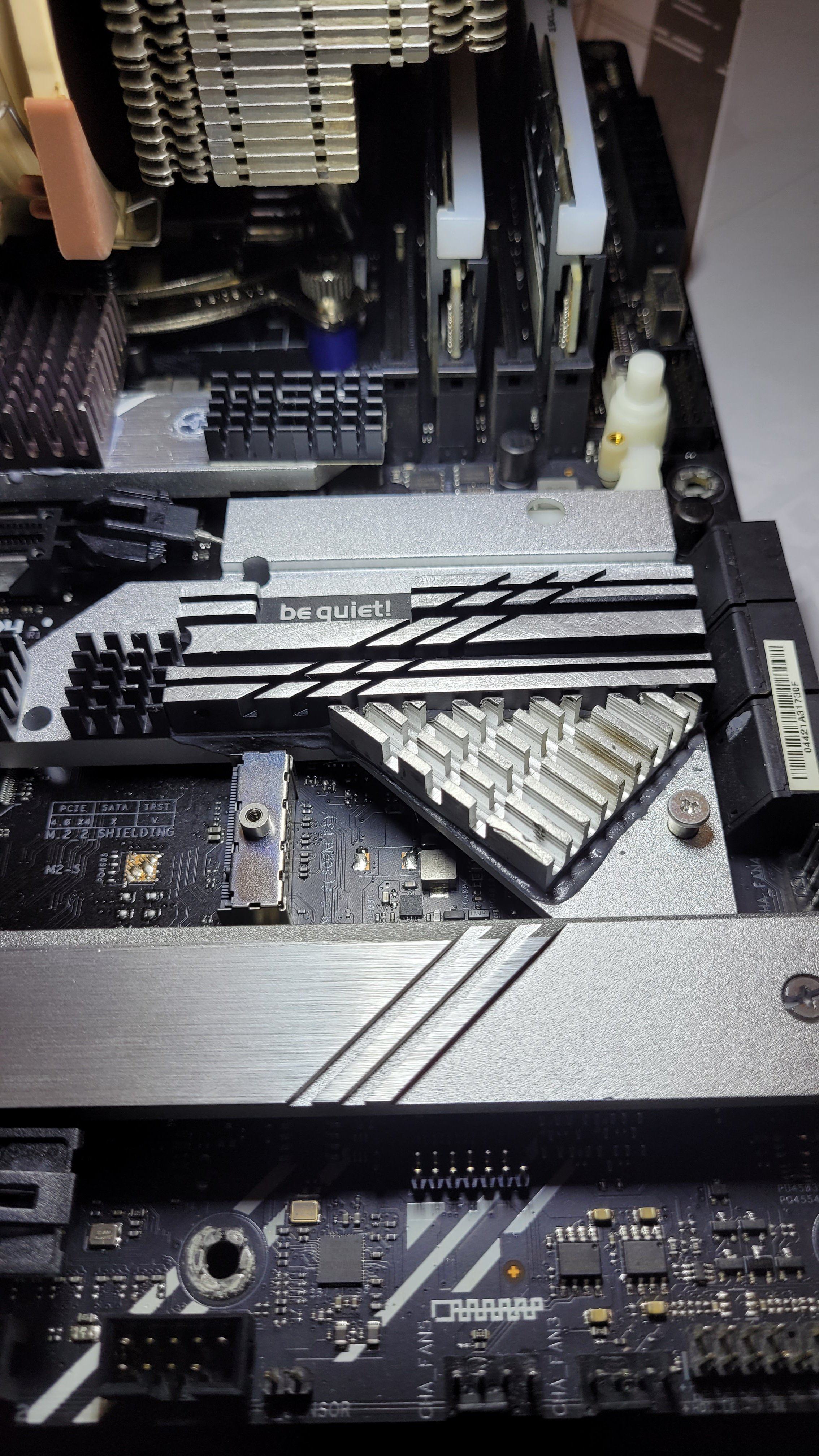

Die haben für den verfluchten weißen Kabelbinder den Kühler verkleinert

Korrigiert man das, klappts viel besser:

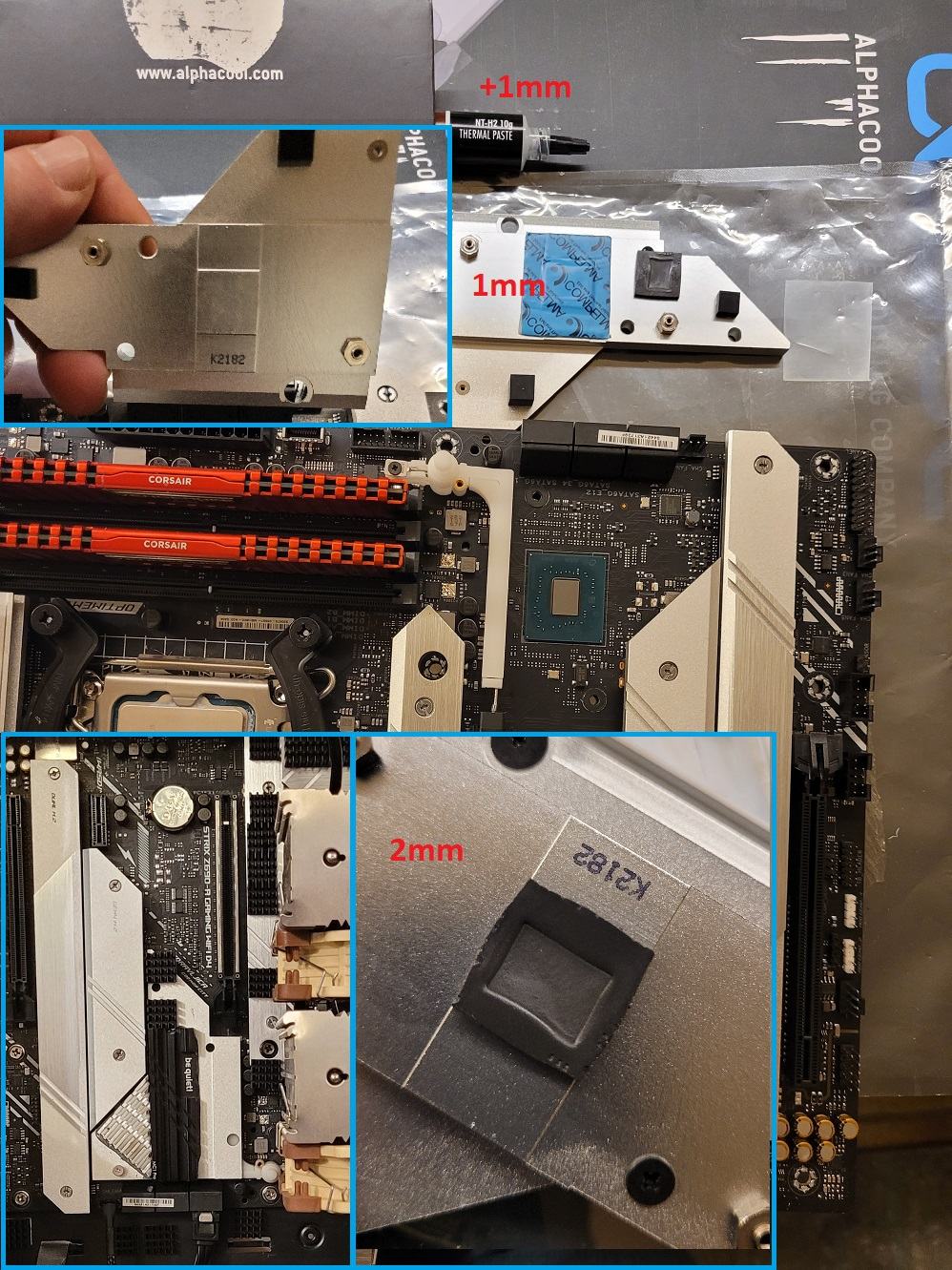

Das PCH pad austauschen reicht aber vollkommen!

Die haben 2mm Pads benutzt, die viel zu dick sind.
Das Pad wird dermaßen zusammengepresst, dass sein Silikon wegen dem Anpressdruck ausläuft und man ein trockenes Pad hat nach kurzer Zeit:



[garfield51]

Ich bin inzwischen auf ein Asus ROG Strix X670E-A Gaming WIFI umgestiegen. Damit hatte ich dann 71°C (Idle), also 10° weniger als beim B650E.
Da ich 71°C auch etwas hoch fand, habe ich einen Kühlkörper und einen Minilüfter im Ausmaß von 50mm auf der Abdeckung oberhalb des zur Front gelegenen X670E-Chips angebracht. Damit wurde nur mehr eine Maximal-Temperatur von 56,5°C erreicht. Ich weiß allerdings nicht von welchem Chip. Seltsamerweise zeigt HWInfo nämlich für beide fast die gleiche Temperatur an. Die Differenz beträgt (Idle) nur 0,9°C. Das ist insofern seltsam, als ich ja nur einen Kühlkörper/Lüfter oberhalb eines der Chips montiert habe.
Da frage ich mich doch, ob denn überhaupt zwei Sensoren, oder vielleicht nur einer vorhanden sind. Und wenn es zwei Sensoren sind, wieso beide fast die gleiche Temperatur anzeigen, obwohl ich nur für einen Chip die Kühlung verbessert habe.

Offenbar werden bei Asus-Boards die Chipsätze generell heißer als bei anderen Herstellern.
Die Methode mit der zusätzlichen Kühler/Lüfterkombination ist halt nur anwendbar, wenn man die Grafikkarte vertikal oder senkrecht montieren kann.

​
