Asus ROG Thor 850W Platinum II MB Anschlüsse Fragen

N

norby

Enthusiast
Thread Starter
Mitglied seit
27.08.2010
Beiträge
260

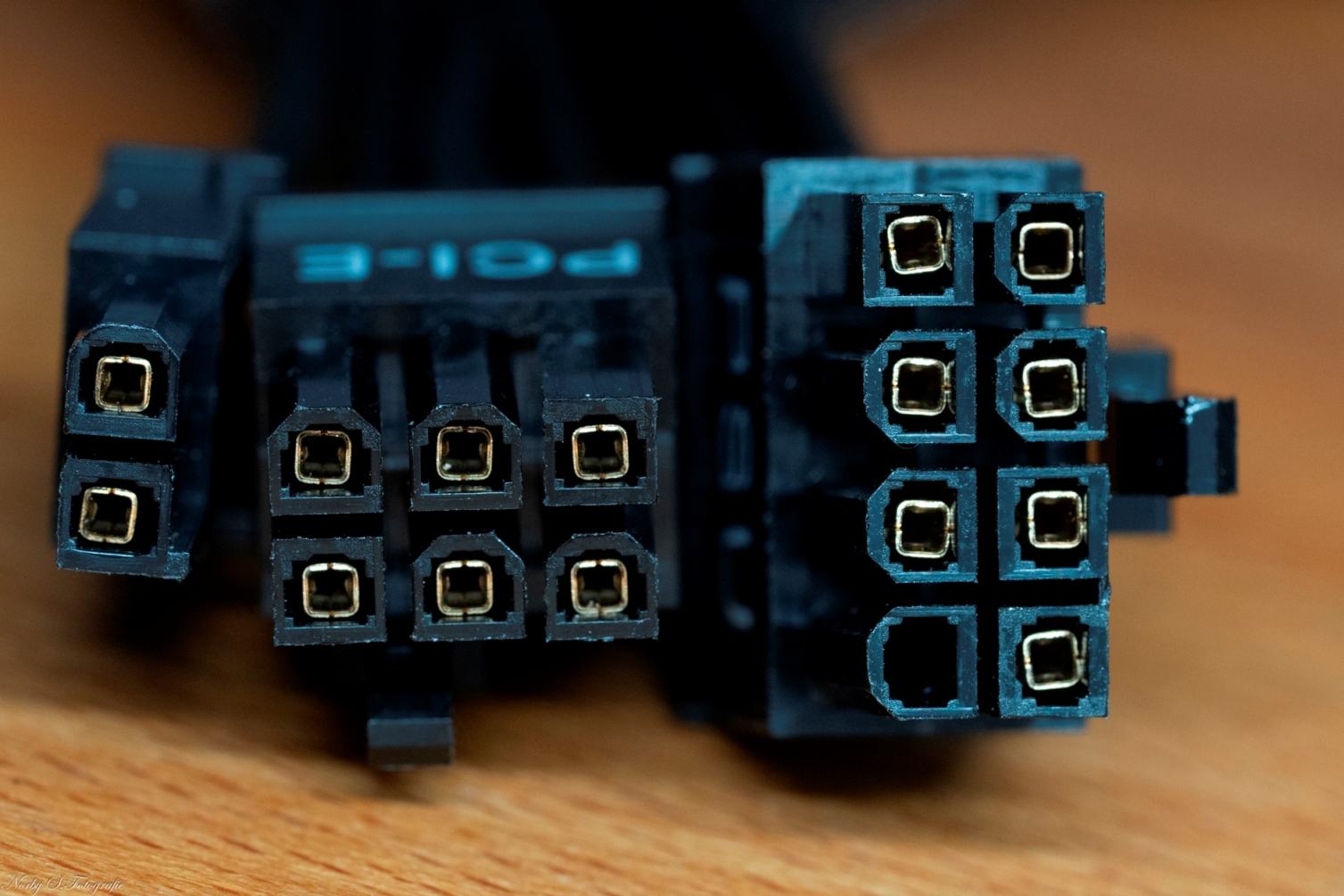

Hallo. Ich habe mal ein paar Fragen zu mein Asus ROG Thor 850W Platinum II. Ich habe das Asus ROG Thor 850W Platinum II Netzteil und habe mir das ASUS ROG MAXIMUS Z890 EXTREME E-ATX Mainboard Sockel 1851 bestellt. Das ASUS ROG MAXIMUS Z890 EXTREME E-ATX benötigt 3 4X4 Stromanschlüsse. Bei meinem Netzteil sind verschiedene Kabel erhalten. Einige haben ein leeren Pin PSU-PCI-E (Siehe Bild 1 ) und andere Kabel sind voll belegt. Sind beide Kabel für die 4X4 Anschlüsse das Mainboard tauglich?
Auf ein Kabel steht PSU-CPU
auf die anderen Kabel steht PSU-PCI-E. Sind die 4X4 Kabel für die GK auch für das Mainboard?


Anhänge

  • A7501046.jpg
    119,7 KB · Aufrufe: 54
  • Voll Belegt.jpg
    Voll Belegt.jpg
    133,1 KB · Aufrufe: 59
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ich werde morgen mal bei Asus nachfragen, ob man Ersatzkabel für das Netzteil erwerben kann

das kabel auf dem ersten bild ist nur grafikkarte, das kannst du nicht fürs board verwenden.

und ich bin sicher, dass die beiden cpu kabel aus dem lieferumfang mehr als ausreichen um deine cpu zu betreiben.

er meint wohl das hier

da muss ich aber zugeben, keine ahnung. die cpu läuft ja auch mit einem 200 euro board schlecht.^^


ja, ich habe es mitbekommen... aber bisher war es jedenfalls so, dass keine cpu hier die volle steckerausstattung benötigt hat.
gerade wo doch auch alder lake sparsamer geworden ist.

wie schon gesagt, nur weil es da ist, muss es für den betrieb ja nicht zwingend erforderlich sein.

Vielleicht wird der 3. Stromkabel nur benötigt, wenn man viel OC betreiben möchte

du brauchst nichtmal das 2.

1x 8pin oben links belegen und das sollte für 99% der leute ausreichen.

nein, das ist neben den beiden bekannten 8 pin cpu anschlüssen ein weiterer 8 pin pcie anschluss für die cpu.

der sollte aber erst recht keine relevanz haben wenn du das teil nicht mit stickstoff übertakten willst.
schau ins handbuch was dazu geschrieben steht.

Das Handbuch gibt es leider noch nicht in Deutsch. Das erschwert es ein wenig das komplette Handbuch zu verstehen.

Ich habe das Handbuch auch überflogen und keinen wirklichen Hinweis auf diesen Anschluss gefunden.

Wie hier aber schon gesagt wurde, musst du ihn nicht zwingend nutzen. Das System wird auch ohne diesen Anschluss laufen.

Das ist für den USB-C (frag mich nicht welcher) für höhere Power Delivery Versorgung. So hab ich es zumindest irgendwo beim X870E Hero gelesen, als ich das mit dem X870E Strix E verglichen habe
Beitrag automatisch zusammengeführt:

Steht ja auch auf dem Bild mit "PD PWR" auf der Blende

andere Frage:
Warum um himmels willen gibt man für ein Mainboard über 1000euro aus? :eek:

@DonChulio wer hat der hat. Man weiß doch nicht was wer verdient. Wenn ich 250k im Jahr machen würde, dann gäbs jede Generation neues MB, CPU, RAM und GPU. Man kann auch für seine Kinder Pferde haben und an Turnieren teilnehmen. Dafür sollte man dann aber mehr als 100k im Jahr bereitstellen. Da ist so ein bisschen PC doch ein Schnapper.

Das Blöde ist nur am Netzteil das man kein Kabel dazu kaufen kann

du brauchst doch auch kein kabel zusätzlich.

norby schrieb:
Das Blöde ist nur am Netzteil das man kein Kabel dazu kaufen kann
Zum Vergrößern anklicken....

Wie? Du hast doch oben 2x CPU. An der rechten Seite den 8 pin (6+2) von einer GPU. Sofern dein PSU 2. GPU Anschluss besitzt geht das sehr gut.
Beitrag automatisch zusammengeführt:

Dein NT hat 3x 8Pin (CPU/VGA/PCIe) in der oberen Leiste und 2x 8Pin (CPU/VGA/PCIe) in der unteren.

Variante A: 2x CPU, 2x GPU, 1x PD
B: 1x CPU, 3x GPU, 1x PD
C: 2x CPU, 3x GPU, 0x PD

ein etsprechendes Kabel für 2x GPU und/oder 1x PCIe für PD sollte sich doch finden lassen?

Zuletzt bearbeitet:
Selbst Case King konnte mir gestern nicht genau sagen, ob das Kabel (CableMod PRO ModMesh RT 8-Pin PCIe Kabel ASUS/Seasonic/Phanteks - 60 cm) schwarz für die CPU ist.
Ich werde erst mal das Board, wenn es mal ankommt mit 2 CPU Stromkabel versorgen. Erst hatte Asus das Board storniert, und gestern hatte Amazone das Board verschoben. Heute habe ich bei Asus nochmal neu bestellt.
Wie ich schon geschrieben hatte.
Das Netzteil hat 3x PSU-GPU 4 × 4
Und 2x PSU-CPU 4X4
und die PSU-GPU 4X4 kann ich nicht für die CPU nehmen.
Die GPU Kabel vom Netzteil benutze ich nicht. Hier habe ich das Kabel von der GK genommen.
Ich werde erst mal 2X CPU - 0 PD versuchen
oder 1X CPU und 1X PD

Ich verstehe dein Problem nicht - du schließt die zwei Kabel für die CPU (2x PSU-CPU 4X4) oben an.
Und nimmst dann das PCIe 8-Pim Kabel für den PD PWR Anschluss.

Also das Kabel aus dem linken Bild aus deinem ersten Post für PD PWR an der Seite vom Mainboard und die beiden Kabel aus dem rechten Bild für die CPU oben am Mainboard.

Wozu brauchst du ein neues Kabel, wenn du doch alles da hast?

Felix the Cat schrieb:
Also das Kabel aus dem linken Bild aus deinem ersten Post für PD PWR an der Seite vom Mainboard und die beiden Kabel aus dem rechten Bild für die CPU oben am Mainboard.
Zum Vergrößern anklicken....
Das Kabel aus dem linken Bild soll ich ja gerade nicht fürs Board nehmen. Weil es ein GPU Kabel ist

Das Kabel ist aber genau das richtige für den PD-Stecker.
Steht doch auch so in der Anleitung. Ist zur Stromversorgung für USB4.

Nur weil es ein PCIe Stecker heißt es nicht, dass er nicht auch an bestimmte Anschlüsse aufs Board kann.

Heute habe ich noch den Cosair Hub an den PCI -E Kabel angeschlossen und das hat nun auch geklappt. Jetzt wo du es geschrieben hast da habe ich die Anleitung nochmal nachgelesen und du hast recht, dort steht das man dort das das PCI-E Kabel dort anschließen soll. Ich war hier ein wenig verunsichert weil der eine schreibt nicht dieses Kabel und der andere schreibt ich brauche dort kein Kabel anschließen. Aber ich bin hier im Forum über jeden Tipp oder Info dankbar die ich bekomme.

Brauchen tust du nur 1x CPU und den MB Stecker am Board mein ich. Sonst nichts. Der 2. CPU Stecker sollte nur relevant werden, wenn du LN2 machst. Da die neuen Intel eh weniger Strom fressen, reicht 1x CPU aus. Sofern Asus nicht irgendwas verändert hat zu den vorherigen Gens, sollte das MB nicht einmal merken, wenn du den 2. CPU Anschluss frei lässt.

Aber es ist schon interessant, dass du beim NT "gespart" hast und zum 850W greifst, aber dann so ein krasses MB wählst. Normalerweise übertreibt man beim NT ja als erstes XD. Ich werde einen 9800x3d und eine 4070ti mit UV an einem Loki 1200T verwenden. Ob ich je über die 40% Auslastung komme, bevor einer neuen GPU kommt, wage ich zu bezweifeln.

Ich hatte das Netzteil schon viel früher , leider. @ Maurise, hast du das Asus Thor mit 1200 Watt? Liegen dort mehr Kabel bei?

@norby Loki SFX-L. Ich hab ja 2 12VHPWR Anschlüsse. Man kann entweder 2x GPU 12VHPWR oder 1x 12VHPWR und 1x 2 6+2 Pin. Damit würdest du dein MB abdecken können. CPU ist auch 2x dabei.

Ich hab was von Spulenfiepen gelesen, aber selber nichts gehört. Graka ist da meist viel schlimmer. Über 1000W Leistunsabgabe wird der Lüfter wohl sehr laut, aber unter 600W silent.

Oder du wartest auf das Thor III wenn du ATX lieber willst.

Ich habe mal für morgen das Thor Platinium II 1200 Watt Bestellt
