Asus z690 Strix-E USB-C anschluß frage

[Benjamin1990]

Hallo!

ich habe mal eine frage bezüglich meines Mainboards und der UBS-C anschlüße

Und zwar geht es darum das ich mein Iphone 13 Pro Max mittels Magsafe ladegerät lade vorher hatte ich es direkt an meinem Bildschirm angeschloßen einem GIGABYTE AORUS FV43U der USB-C hatte mein neuer Samsung G8 hat leider kein USB-C sondern nur USB-A also musste ich auf die USB-C anschlüße am Mainboard ausweichen nur das problem ist jetzt dauert es fast 4h bis mein Iphone voll geladen ist (ab ca 25-30% bis auf 100%) vorher war das handy in knapp 2h voll geladen wo es direkt am Monitor angeschloßen war

gibt es eine Bios einstellung die den UBS-C drosselt oder eine Windows einstellung? oder warum dauert es auf einmal doppelt so lange weil das kann ja nur bedeuten das ladegerät tut auf einmal nur noch mit der hälte laden



[s.nase]

Oft ist ein zusätzlicher Treiber oder App nötig, damit der USB-C Anschluss auf dem Mainboard, die volle Power Delivery Leistung frei gibt, wenn das Mainboard das überhaupt unterstützt.



[Benjamin1990]

ich habe den aktuellen thunderbolt treiber und Chipsatz treiber etc alles installiert daher wundert es mich sehr



[s.nase]

Das Handbuch schweigt sich zu dem Thema leider auch aus, welche VersorgungsLeistung die USB-c Anschlüsse maximal liefern können.



[Benjamin1990]

ich habe so ein USB-C auf Lightning kabel mit led anzeige was der verbrauch ist und dort werden mir 10watt angezeigt wenn ich mein iphone anschließe

und ich glaube über mein Bildschirm gingen 15watt weil es eben nur 2h gedauert hat bis mein Iphone voll war



[s.nase]

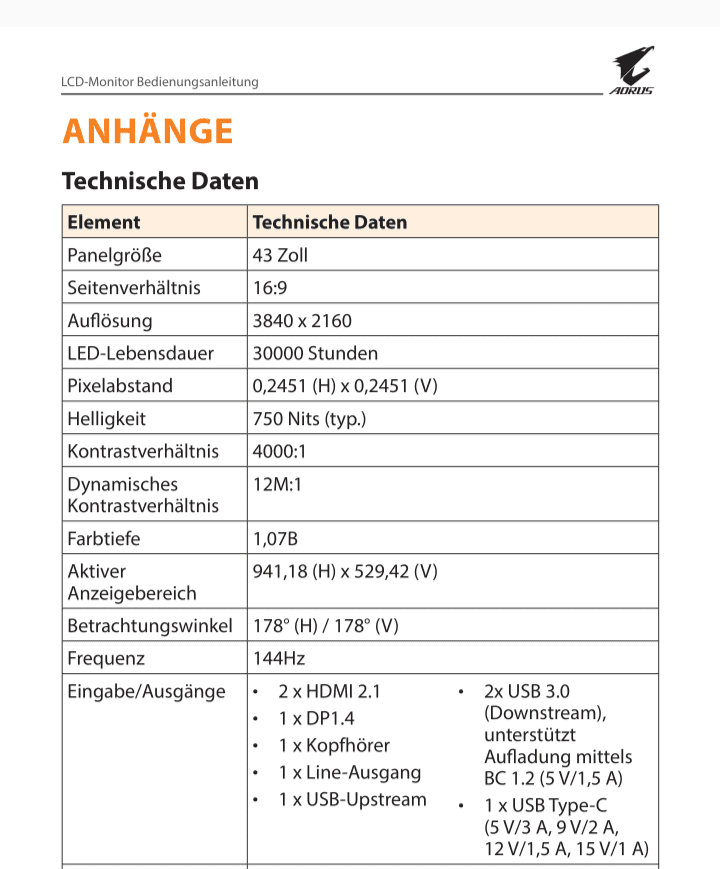

Dein alter Monitor lieferte am USBc sogar maximal 18W.

Bei Mainboards sind wohl maximal 10W(5V/2A) Standard, wenn nicht anders vom Hersteller beworben.



[Benjamin1990]

ahhhhh ok verstehe das ist natürlich super ärgerlich aber ergibt sinn

was für ein müll das weiterhin nur 10watt über USB ausgegeben werden



[s.nase]

Für ext. Speichermedien reichen die 10W USB-Strom ja idR. bequem aus. Aber ich habe auch schon Mainboards mit bis zu 20W möglichen USB-Strom an dem einen oder anderen Usb-Anschluß auf dem Tisch gehabt. Aber dafür ist hat ein spezieller USB-Spannungsregler nötig, der höhere USB-Spannungen aushandeln kann. Und das sind halt extra Kosten.



[Alpha11]

"Wie funktioniert USB-PD?

Netzteil und Endgerät handeln die Kombination aus Spannung und Strom und damit die Leistung aus (Profil). Dazu bietet das Netzteil die verfügbaren Kombinationen an und das Endgerät sucht sich daraus ein geeignetes Profil aus. Dabei berücksichtigt USB-PD die Laderichtung der miteinander verbundenen Geräte."

USB-PD - USB Power Delivery

www.elektronik-kompendium.de

iPhone 13 zieht ordentlich: 30-Watt-Netzteil ist empfehlenswert

Die Eckdaten zu Apples Schnelllademodus, bei dem mit dem Stromnetz verbundene iPhone-Modelle in etwa 30 Minuten von 0 Prozent bis 50 Prozent aufgeladen werden können, haben die meisten Anwender mittlerweile verinnerlicht. Messlatte: 50 Prozent in 30 Minuten Das schnelle Aufladen beherrschen alle...

www.iphone-ticker.de

Ein Desktop Mainboard, das mehr als 10W per USB C liefern kann ist mir nicht bekannt und wenn dein Board das könnte würde das immer hier stehen:

ROG STRIX Z690-E GAMING WIFI | Mainboards | ROG Germany

ASUS ROG STRIX Z690-E GAMING WIFI Intel LGA 1700 ATX motherboard, DDR5, PCIe 5.0, 18+1 power stages, WiFi 6E, Intel® 2.5 Gb Ethernet, M.2 Combo-Sink , USB 3.2 Gen 2x2 USB Type-C®, SATA and Aura Sync

rog.asus.com

Mit dem AORUS FV43U hast du da reines Glück gehabt, der unterstützt halt das entsprechende USB-PD-Profil für 18W!

Maximum sind bei dem Handy 9V + 3A = 27W.



[FM4E]

Doch, es gibt Mainboards, die USB-PD unterstützen. Beispielsweise das ASUS ProArt B650-Creator. Vom Netzteil aus wird dafür ein zusätzlicher 6-Pin-PCIe-Stecker benötigt. Der USB-Anschluss (USB-C für die Gehäuse-Front) kann dann bis zu 60W bereitstellen. Das ROG Strix Z690-E Gaming WiFi unterstützt das jedoch nicht.



[Techlogi]

AMD Grafikkarten mit USB-C unterstützen auch usb-pd mit (ich meine) 27W.



[Alpha11]

Desktop Mainboard Type-C with up to 60W PD at DuckDuckGo

DuckDuckGo. Privacy, Simplified.

duckduckgo.com

ROG MAXIMUS Z790 DARK HERO | Gaming motherboards｜ROG - Republic of Gamers｜ROG Global

The ROG Maximus Z790 Dark Hero makes builds soar with 20+1+2 power stages, hyperspeed DDR5 support and the latest PCIe® 5.0 connectivity. It features five M.2 SSD slots with heatsinks, Intel® Wi-Fi 7, Thunderbolt™ 4, USB 20Gbps support, AI Overclocking, AI Cooling II, AI Networking, Two-Way AI...

rog.asus.com

TUF GAMING A620M-PLUS、ProArt B760-CREATOR WIFI Produkt unterschiedlich Vergleichen｜ASUS Deutschland

Vergleich zwischen TUF GAMING A620M-PLUS、ProArt B760-CREATOR WIFI in CPU、Chipset、Memory、Graphics、Expansion Slots、Storage、Ethernet、Wireless & Bluetooth、USB、Audio、Back Panel I/O Ports、Internal I/O Connectors、Special Features 、Software Features、BIOS、Manageability、Accessories 、Operating System、Form...

www.asus.com

Das sind immer nur ganz ganz wenige.



[s.nase]

Eigentlich hat man ja immer ein passendes USB-NT zu seinem Handy. Die einzige USB-Endgerät wo ich mir viel Leistungsverbrauch vorstellen könnte, sind VideoBrillen.



[Holt]

was für ein müll das weiterhin nur 10watt über USB ausgegeben werden

Das nennt sich USB Spezifikation und da steht drin:

The USB Type-C connector uses CC pins for configuration including an ability for a Source to
advertise to its port partner (Sink) the amount of current it shall supply:
• Default is the as-configured for high-power operation current value as defined by the
USB Specification (500 mA for USB 2.0 ports; 900 mA or 1,500 mA for USB 3.2 ports
in single-lane or dual-lane operation, respectively)
• 1.5 A
• 3.0 A

Demnach haben nur die USB 3.2 Gen 1x2 (10Gb/s aus zwei 5Gb/s Lanes, sowas habe ich aber noch an keinem Gerät gesehen) und USB 3.2 Gen 2x2 (20Gb/s aus zwei 10Gb/s Lanes) Ports (nur die sind nämlich dual Lane) mindestens 1,5A zu liefern, alle 5Gb/s und USB 3.2 Gen 2 (ohne x2, also Single Lane) 10Gb/s USB 3 Ports haben aber eben per Default nur 900mA! Mehr ist bei denen optional möglich, z.B. wenn es Ladeports sind, aber dies ist eben nicht zwingend der Fall! Tunderbolt 3 und ich meine auch TB4 Ports müssen mindestens 3A liefern können, sofern sie kein PD unterstützten.

Wenn ich das richtig sehe hat Dein Mainboard hinten einen USB 3.2 Gen 2x2 und einen USB 3.2 Gen 2 Type-C Port, dazu 2 USB 3.2 Gen 2, 4 USB 3.2 Gen 1 und 4 USB 2 Type-A Ports. Leider halten die Hersteller sich mit Angaben darüber zurück wie viel Strom welcher Port liefert, aber dass der eine USB 3.2 Gen 2x2 mehr als alle anderen liefern können muss, sollte klar sein.



[Benjamin1990]

Ich hatte das magsafe an dem 3.2 gen 2x2 angeschlossen und es hat wie gesagt 4h gedauert und das Kabel mit der LED Anzeige habe ich dort auch angeschlossen und es wurden 10watt ausgegeben

Es fuckt unendlich ab wir leben im jahr 2023 und ein mittelklasse board schafft es nicht mehr wie 10watt auszugeben absolut traurig



[Holt]

Wenn es 10W waren, sind es ja 2A und damit sogar mehr als die 1,5A die laut Spezifikation mindestens geliefert werden müssen. Wenn der Monitor mehr liefert, gut, lade halt daran und das nächste mal halt ein Mainboard mit USB-PD wählen, wie das von FM4E genannte.



[Alpha11]

"Es fuckt unendlich ab wir leben im jahr 2023 und ein mittelklasse board schafft es nicht mehr wie 10watt auszugeben absolut traurig"

Das Leben ist halt kein Wunschkonzert und die Chinesen sparen wo sie können.



[s.nase]

Dein Handy kann wahrscheinlich nicht mehr als 2A Ladestrom aufnehmen. Und das sind halt bei 5V nur 10W(5V x 2A). Dein alter Monitor kann aber auch 9V, 12V oder sogar 15V als USB-Spannung mit dem Verbraucher aushandeln, wenn der Verbraucher das unterstützt. So lassen sich eben bis zu drei mal soviel Energieleistung bei 2A über die USB-Verbindung übertragen.

Die meisten Mainboards unterstützen das Aushandeln von mehr als 5V USB-Spannung nicht. Somit begrenzt der maximal lieferbare und aufnehmbare USB-Stroma die maximal übertragbare USB-Leistung.



[Benjamin1990]

Ja das klingt logisch ich dachte einfach man ist mittlerweile mehr in der Gegenwart angekommen wenn man schon usb-c am Mainboard hat



[Holt]

USB-C Ports bieten nicht automatisch mehr Strom als Type-A Ports, wenngleich USB 3.2 Gen2x2 oder USB-DP die mehr Strom bieten müssen, Type-C voraussetzen. Aber bei den ganz normale USB3 Ports bedeutet es eben nicht, dass diese eben auch mehr Strom liefern nur weil sie als Type-C ausgeführt sind.



[Benjamin1990]

Ich habe auch mal im BIOS geschaut man kann lediglich die Stromversorgung permanent aktivieren oder auf Auto stellen sprich sobald das Mainboard einen Verbraucher erkennt gibt es Strom frei
