Moin zusammen!

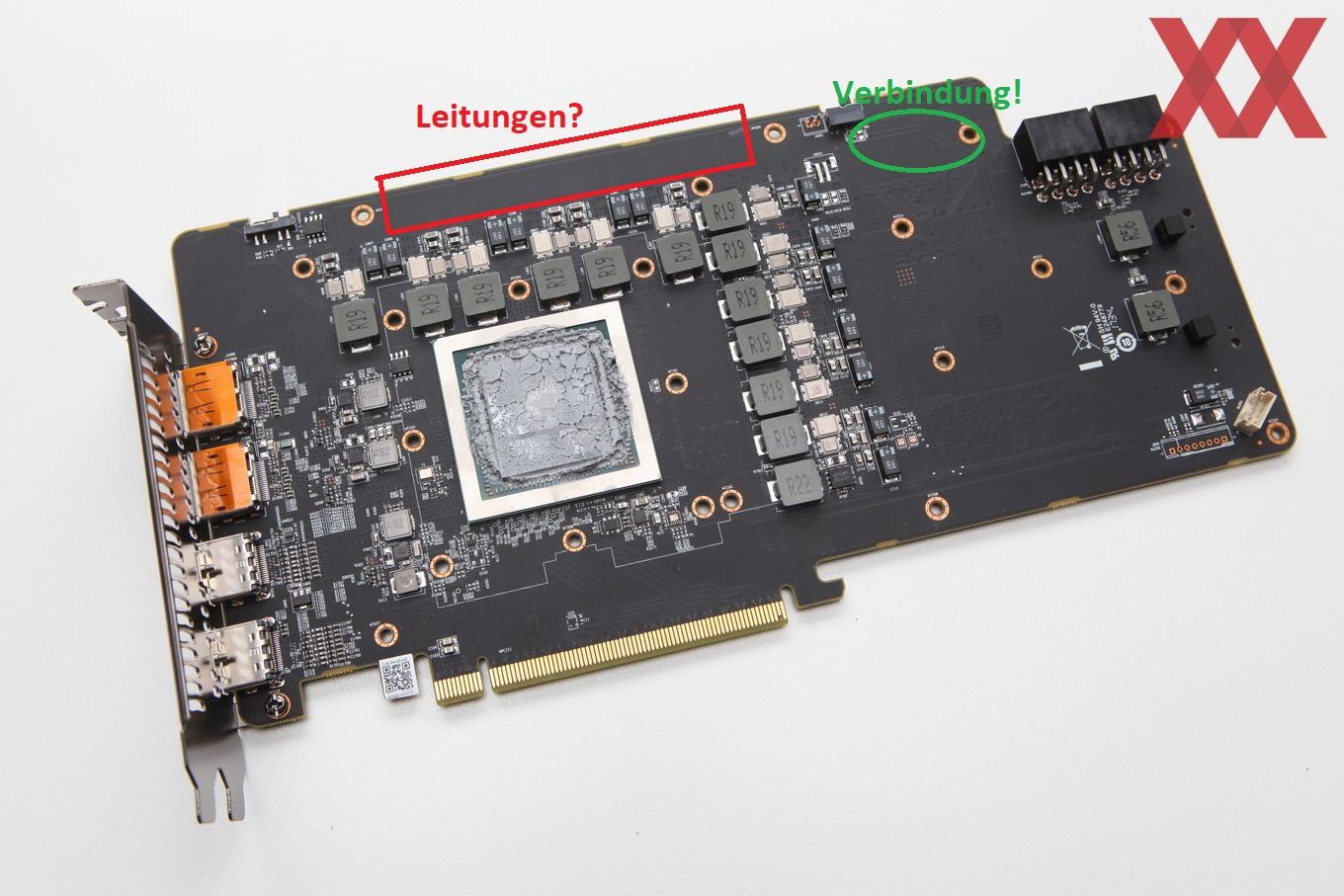

Wer kennt sich gut mit der Herstellung und Bestückung von PCBs für Grafikkarten aus? Mich würde interessieren, in welchen Bereichen "Leitungen" verlegt sind und ob es Bereiche einer Grafikkarte gibt, die nicht leitend sind. Als Beispiel mal die Vega 56 Red Devil. Das sieht da so aus:
Grün markiert ist ein Bereich, der offensichtlich einen elektrische Verbindung enthält. Wie ist das mit dem roten Bereich, am oberen Rand?
Hier nochmals vergrößert:
Dort ist an der Oberfläche keine "Leitung" erkennbar. Könnte da was drunter vorhanden sein, schließlich sind PCBs mehrschichtig aufgebaut?
Danke
Wer kennt sich gut mit der Herstellung und Bestückung von PCBs für Grafikkarten aus? Mich würde interessieren, in welchen Bereichen "Leitungen" verlegt sind und ob es Bereiche einer Grafikkarte gibt, die nicht leitend sind. Als Beispiel mal die Vega 56 Red Devil. Das sieht da so aus:
Grün markiert ist ein Bereich, der offensichtlich einen elektrische Verbindung enthält. Wie ist das mit dem roten Bereich, am oberen Rand?

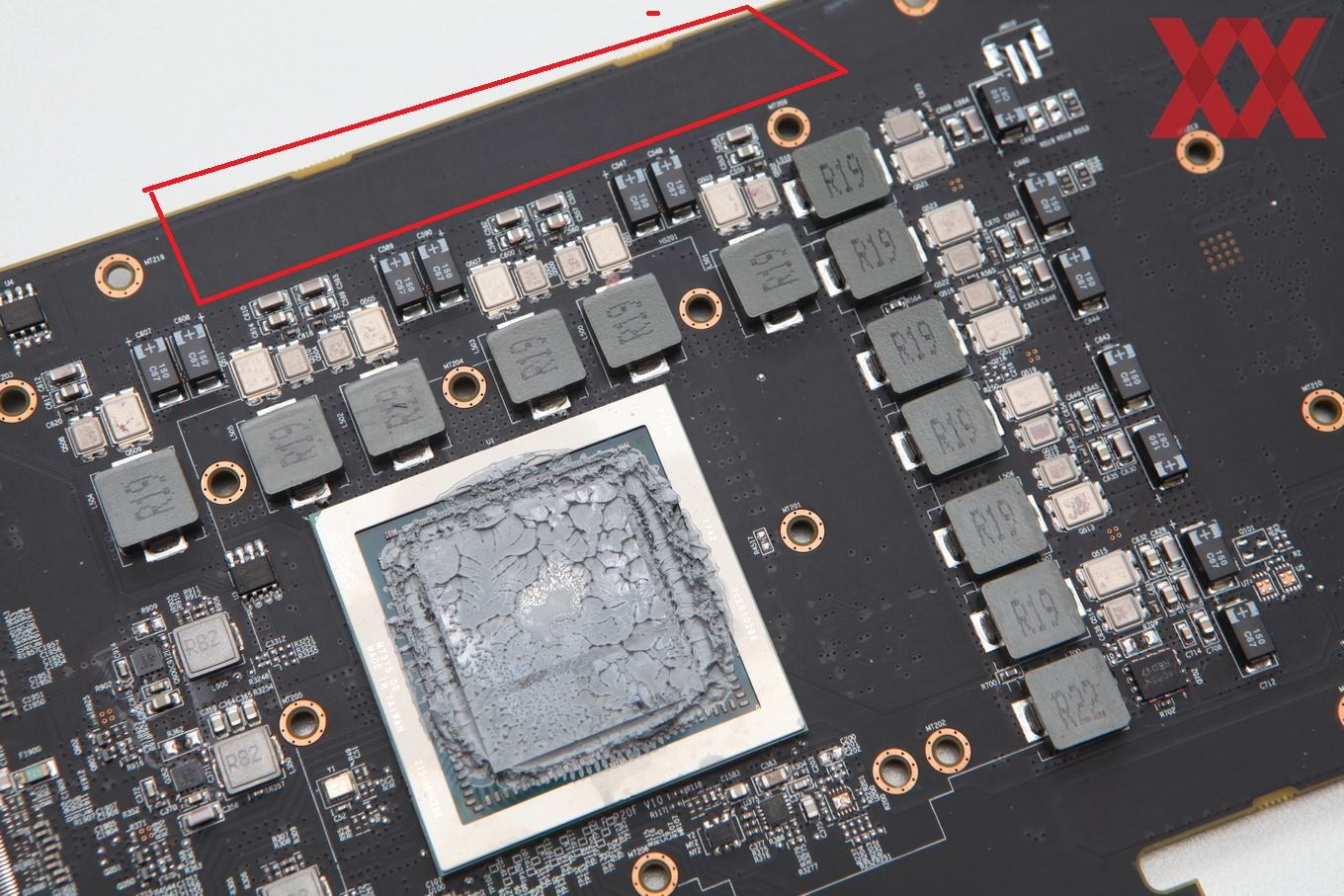

Hier nochmals vergrößert:
