Bequiet Dark Power Pro 13 1600 PCIe4.0 Pinbelegung

Fuchs-1

Enthusiast
Thread Starter
Mitglied seit
09.10.2006
Beiträge
29
Hallo,

ich hatte mir vor ungefähr 4 Wochen für mein Bequiet Dark Power Pro 13 1600 passende gesleevte Kabel bei Cablemod anfertigen lassen. Nur mit den PCIe-Kabeln bin ich leider reingefallen, ich hatte mir da 2 x überbrückte Kabel bestellt, nur das blöde ist, die haben für einen einzelnen 8-Pin Stecker immer einen halben 12-Pin-Netzteilstecker verwendet.
Somit kann irgendwann die neue Grafikkarte mit 3 x 8-Pin auf nur 3 x halbe 12-Pin-Netzteilstecker nutzen und der Corsair-ICUE-Controller kommt zu kurz. Ich hatte die auch schon angeschrieben und habe um Änderung gebeten, machen die aber nicht.
Nun muss ich die beiden Kabelbündel wahrscheinlich selbst belegen. Mir ist beim Inspizieren der originalen und Cablemod Kabel aufgefallen, dass die irgendwie Unterschiedlich belegt wurden.

Desweiteren, ist es normal, dass 2 GND auf 12 Volt geht?


Bild C = original Netzteilkabel

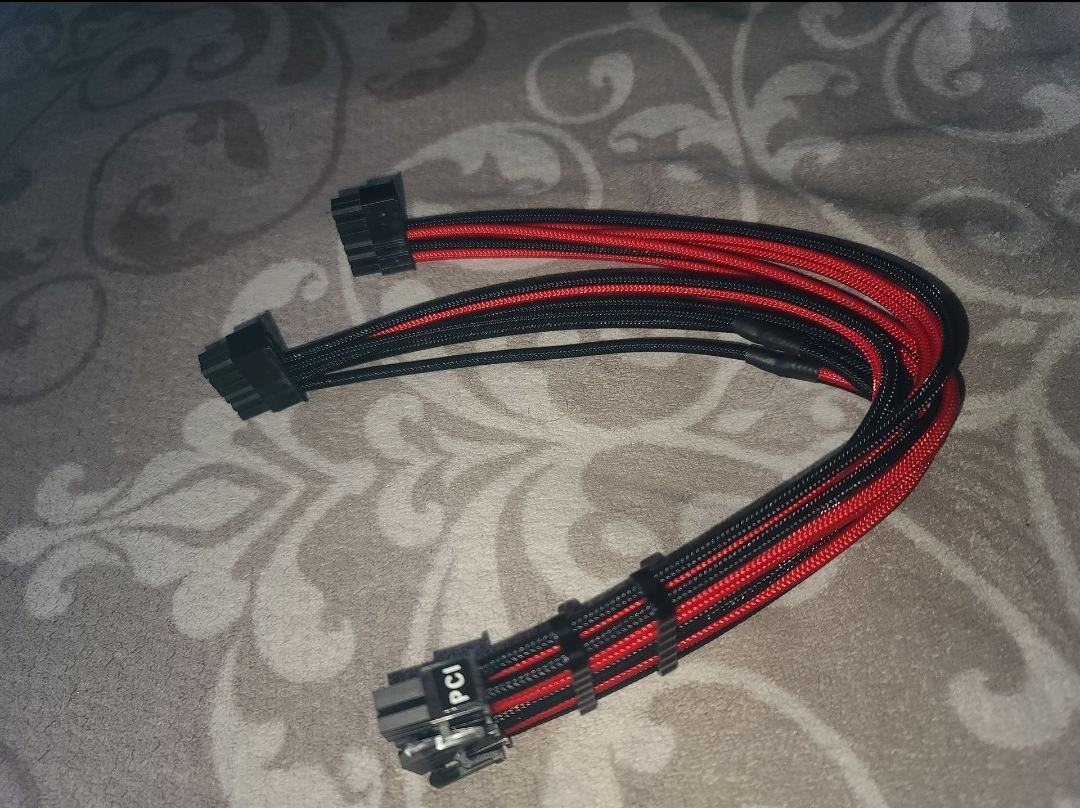

Bild A = Cablemod

Bei der Skizze befindet sich oben die Originale Kabelbelegung und unten die von Cablemod

Siehe Anhänge.


Anhänge

  • 20240602_233541.jpg
    1 MB · Aufrufe: 90

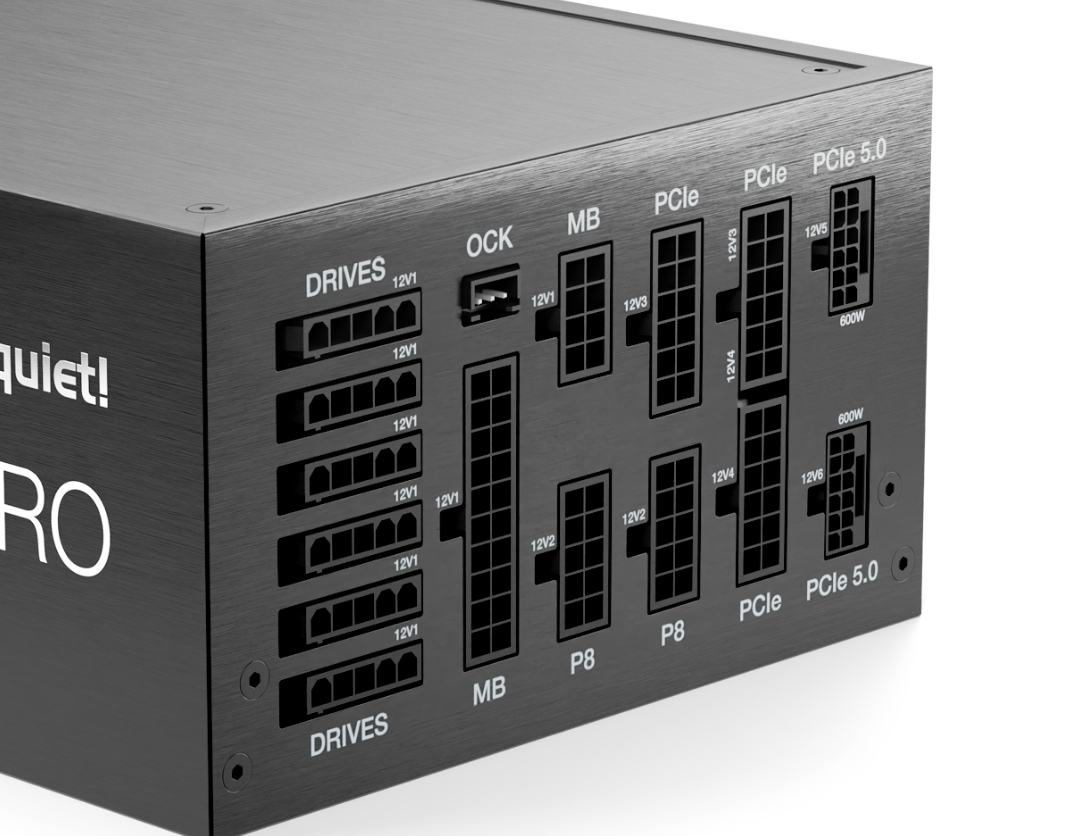

  • Screenshot_20240603_131044_Gallery.jpg
    81,3 KB · Aufrufe: 58
  • Screenshot_20240603_133908_WEBDE Mail.jpg
    Screenshot_20240603_133908_WEBDE Mail.jpg
    157 KB · Aufrufe: 56

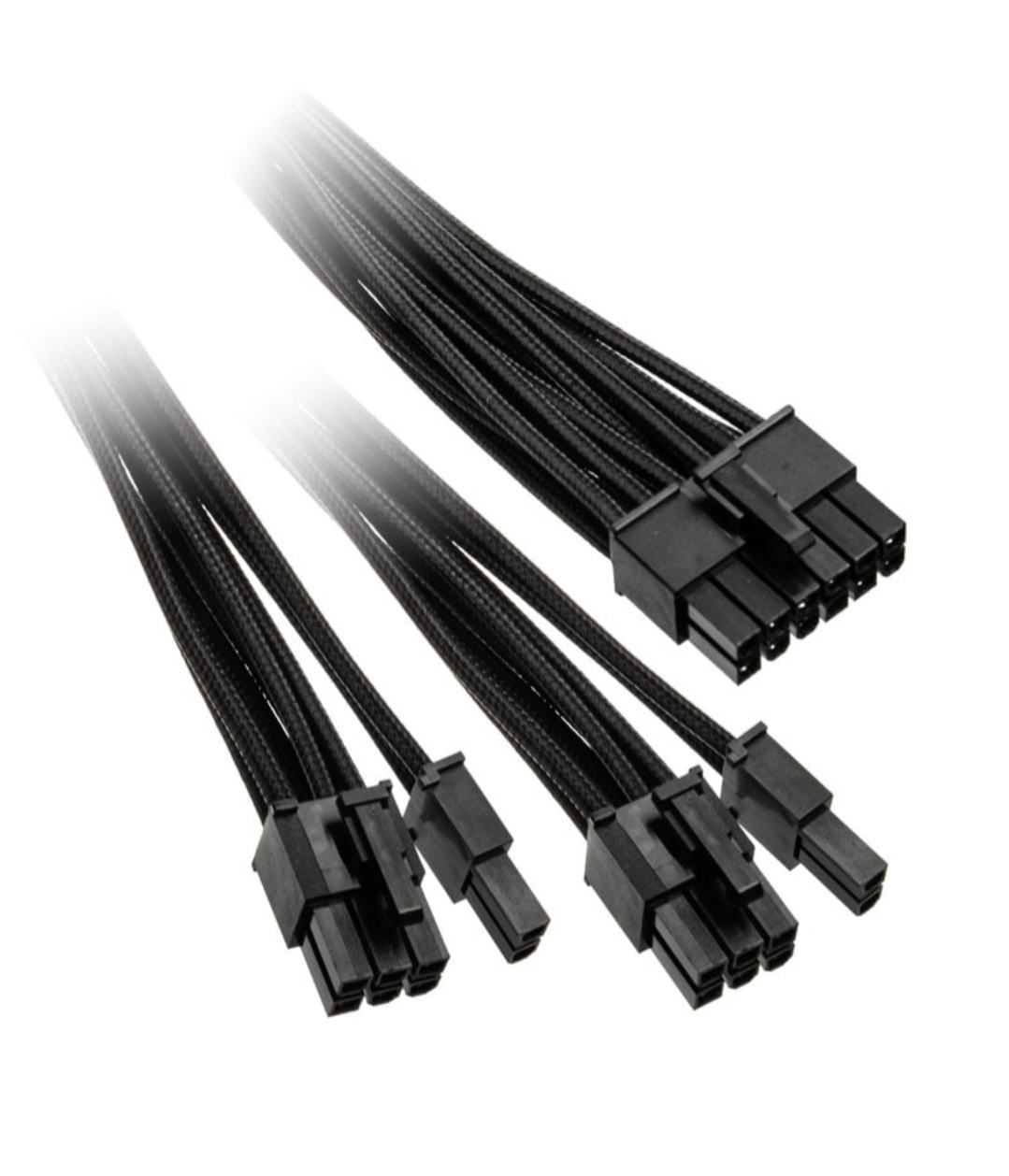

  • Original PCIe 4.0 cable from the power supply.jpg
    Original PCIe 4.0 cable from the power supply.jpg
    80,4 KB · Aufrufe: 57
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ist es egal welcher 12 V Pin am Netzteilstecker an den 12 V Pin PCIe Stecker kommt? Das gleiche bei GND auch?

12V -> 12V, GND->GND, aber kein 12V -> GND oder umgekehrt, sprich ja.

Desweiteren, ist es normal, dass 2 GND auf 12 Volt geht?
Würde ich nicht unbedingt als normal bezeichnen, wenn du von der Quelle 2x nix zusendest, aber am Ziel dann 2x12V erwartest. ;)
