Beyerdynamic MMX 300 reparieren

gee68

gee68

Enthusiast
Thread Starter
Mitglied seit
11.05.2008
Beiträge
1.508
Ort
Mannheim
Hallo Leute,

Ich hab seit 09 ein MMX300 und bin auch sehr zufrieden damit. Das Headset hat immer gut funktioniert, einzig das Anschlusskabel musste ich schon zweimal mit Ersatzteilen von Beyerdynamic ersetzen. Leider haben sie innerhalb der letzten Jahre die Preise erhöht, früher kostete besagtes Kabel ca 15 Euro, heute sind wir bei 25,-angekommen.

Da beim Headset leider Polster, Bügel etc langsam den Geist aufgeben, habe ich vor das HS zu restaurieren.

Bisher habe ich alle Teile zusammen, bis auf die Kabel, da ich den Preis echt hart finde für nen 5 poliges Kabel mit zwei Klinkenanschlüssen. Ich bin gerne Bereit für Qualität zu zahlen, aber da ich die Austauschkabel schon kenne, möchte ich etwas qualitativ hochwertigeres bauen.

Jetzt bräuchte ich Hilfe von Leuten die Ahnung haben. Ich suche entweder ein passendes Kabel mit jeweils einer Klinke für Mikrofon und Kopfhörer oder eine Möglichkeit etwas vergleichbares selbst zu bauen.


Durch einen Thread beim Hifi Forum (Beyerdynamic MMX 300 Kabel ersetzen + Schaltplan, Kopfhörer allgemein - HIFI-FORUM) weiss ich nun wenigstens welches Kabel ich wohl für das Mic brauche: 2x0,14mm2 Koax.

Nun stellt sich nur die Frage, was ich für die Treiber brauche? Sollte wohl 3 Adern haben.

Evtl. Könnt ihr mir ja Helfen oder habt bereits Erfahrung mit etwas vergleichbarem gemacht.

Lg,
geE68

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
3,5mm trrs Buchse besorgen und rein löten.

Dann hast du das Problem auf ewig gelöst.


Gesendet von meinem MI 6 mit Tapatalk

Jep, TRRS Buchse reinlöten und dann kannst du dir 4 polige Klinkenkabel aussuchen, die du willst und austauschen, ohne groß umzubauen.

Erstmal danke für die Antworten.

@Tommy1911: welche Buchse hast du genau benutzt? Sehen echt gut aus!

Hochinteressanter Thread! Mir ist was ganz Ähnliches passiert. Ich habe seit ca. 3 Jahren ein Custom One Pro mit dem Headset Custom Gear. Dessen Kabel ging nach ca. anderthalb Jahren kaputt. Blöd wie ich war hab ich es ned reklamiertr, sondern ein neues gekauft. Da aber BD dieses ned mehr verkauft, hab ich es in Spanien geordert. Nun ist dieses (trotz wirklich sorgfältiger Behandlung!) wieder defekt. BD sagte mir nur lapidar, daß dieses Kabel ned mehr verkauft wird und ich das neue Headset Gear für 55 € kaufen könne. Damit ich dann 3 Mikros daheim habe.... :wall:
Ich hab mir preiswert von Amazon ein Kabel mit Mikrofon gekauft (dieses hier: Gaming Mikrofon, ketdirect Audio Kabel Adapter mit Boom Mikrofon Universal Volumen fcm): Amazon.de: Elektronik ) und bin damit sehr zufrieden.
Ich hatte damals BVeyerdynamic aufgrund der langen Ersatzteilversorgung gewählt. Daß es jetzt natürlich an einem simplen Kabel hängt, finde ich schon beschämend.

Oh man. Das ist ja richtig übel. Hätte nicht gedacht, das sowas bei Beyerdynamic passiert. Wobei bei mir die die elektronischen Bauteile, bis auf das Anschlusskabel tadellos funktionieren. Ich hatte vor dem MMX300 jedes halbe Jahr nen neues Headset. Und hab damals von 04 bis 09 bestimmt 150 Euro pro Jahr für Headsets ausgegeben. Und ich hatte wirklich jede Marke...

Ich besitze neben meiner Ur-Alt Manufaktur Edition noch ein Faceliftmodel von 2015 in meiner Arbeitswohnung. Da ist bisher gar nichts dran, wird aber nur maximal 2 mal die Woche benutzt.


Mein Problem ist leider, dass ich neben einem nicht gerade pfleglichem Umgang auch noch einen sehr großen Kopf habe, was vor allem die mechanischen Bauteile extrem belastet.

@sonnyboy: Ich kann zu deinem verlinkten Ketdirect Mikrofon auch nur Positives sagen.



@gee68: 4polige Einbaubuchsen kann ich dir keine empfehlen, ich habe die 3poligen eingebaut, was dir aber nichts bringt, da du noch eine Leitung fürs Mikrofon brauchst.

Zuletzt bearbeitet:
Hab ebenfalls nur einen 3pol verbaut.

Einfach mal bei reichelt, Conrad oder Amazon schauen (sind so meine Anlaufstellen)

Anleitungen findet man im Internet genug und die Arbeit ist auch recht fix erledigt :)
Am Treiber muss man etwas aufpassen, da man sonst den winzigen Draht vom terminal zur Spule trennen könnte. Jack weiß bescheid [emoji14]

Gesendet von meinem MI 6 mit Tapatalk

-.- Ja,
Dreh den Treiber blos um ca. 45°, dafür musst du die Nase weg schnibbeln, tut dem Klang aber nichts. Wenn nicht gedreht, kollidiert Klinken-Buchse mit Anschlussterminal und da ich ein wenig fest gedrückt habe, zusätzlich noch mit dem Schraubenzieher abgerutscht bin, hab ich mir nen Treiber geschrottet, adios 50€.
Wobei daraus habe ich auch viel gelernt, wie die unterschiedlichen DT-Serien aufgebaut sind und ich durch mehr Umbau auch meinen Kopfhörer passender bauen konnte.

Hallo zusammen,
ich bin mal so frei und grabe diesen Thread wieder aus, da ich ein ähnliches Problem habe:

ich habe auch ein MMX 300 (Manufaktur) (Anfang Januar 2016 gekauft) bei dem nun das Mikrofon den Geist aufgegeben hat. Seit einiger Zeit ist das Kabel welches aus der Ohrmuschel heraus sich in zwei Klinken (grün+rot) aufteilt lose und hängt heraus. Vermutlich ist dabei nun etwas kaputt gegangen. Die Lautsprecher funktionieren noch, nur das Mikro nicht mehr. Wenn ich an dem Kabel rumspiele, kriege ich manchmal ganz kurz ein Rauschsignal vom Mikrofon am PC. Vielleicht also ein Wackelkontakt?
Bei der Google Suche nach Reparatur bin ich auf diesen Thread gestoßen und habe das Ding mal aufgeschraubt:


Das lose Kabel was unten aus der Ohrmuschel herausgeht hat scheinbar 5 Pole (1x rot, 1x blau, 1x weiss, 2x Kupfer).
Die Platine hat unten insgesamt 10 Pole, die von links nach rechts wie folgt gekennzeichnet sind: L-, L+, 1, 2, 3, 4, 5, 6, R+, R-
Ich vermute an den L und R Polen hängen die beiden Lautsprecher (links und rechts)? Von den mittleren 6 Polen wurde an der 5 nichts drangelötet.
Ich habe nur ein minimales Verständnis von Platinen, würde aber versuchen wollen ein neues Kabel oder eine Buchse wie hier beschrieben zu löten. Schließlich kann ich ja nicht noch mehr kaputt machen.
Daher meine Frage: Hat jemand eine Idee wie ich hier vorgehen könnte? Gibt es überhaupt solche Buchsen mit 5 Polen? Wie kann ich die beiden Kupferadern, die an 3 und 4 gelötet wurden voneinander unterscheiden? Meine Idee wäre sonst ein Adapter Kabel was eine rote und grüne Klinke hat zu kaufen, die Klinken abzuschneiden und die Kabel an das Headset zu löten. Ich wäre auch schon über Tipps dankbar, wonach ich weiter im Internet suchen muss :-)

Willkommen @AlphaX !
Wenn ich das richtig sehe braucht deine Buchse wie 2018 beschrieben nur 4 Pole, da "die beiden" offenen Kupferadern die Masse Bilden und aus einem Leiterstrang heraus aufgesplisst sind - das solltest du mit Lupe leicht überprüfen können.
Wofür der ungenutzte 5. Lötanschluss ist, solltest du am besten mal beim BD Support erfragen (und dann gerne hier ergänzen), dafür ist der unter anderem ja da, vor allem wenn die selber Kabel verkaufen zum Austauschen.
Klugscheiss, btw: im Kopfhörer spricht man von linkem und rechten Treiber, nicht Lautsprecher. Im schlimmsten Falle könntest du die nämlich kaputt machen, dann wäre ne Reparatur teurer - nur damit du da aufpasst, schaffst du sicherlich!

Hallo,
@AlphaX konntest du schon genaueres zu der Pin Belegung herausfinden und ob Beyerdynamics eine geteilte Masse verwendet?

@Shorle: hast du als alter hase im Forum eine Erklärung warum Beyerdynamic zu einem 5 Pol anstatt 4 Pol Anschluss greift, für mich wäre der einzig sinnvolle Ansatz dass man Mikro und Treiber an zwei verschiedenen Systemen (wegen Massentrennung) anschließen kann was sich aber durch deine Einschätzung ja wieder sinnlos erweisen würde oder?

Zitat
"""
braucht deine Buchse wie 2018 beschrieben nur 4 Pole, da "die beiden" offenen Kupferadern die Masse Bilden und aus einem Leiterstrang heraus aufgesplisst sind
"""

___________________


EDIT
ich gehe auch von einer geteilten Masse aus weil
PC Kabel hat: TRRRS jack 5-pole auf 2 x TRS jack 3-pole (links im Bild)
Handy Kabel hat: TRRRS jack 5-pole auf TRRS jack 4-pole (rechts im Bild)



ich check da nur nicht warum das mikro kabel für den pc dann 3 pole hat und nicht nur zwei, das sollte dann ja mono sein.....


___________________________

EDIT 2:

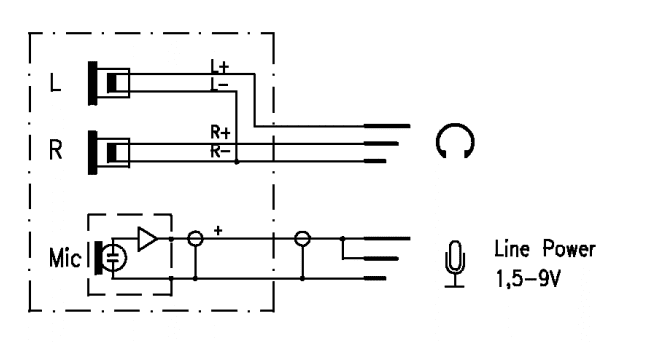

ich hab in einer beschreibung ein kleines "schaltdiagram" gefunden was die 6 Lötstellen auf der pcb erklärt
was ich aber noch nicht gesehen hab ist ein TRS für ein Mikro wobei Tip als auch der erste Ring mit einem Positive Signal gespeißt werden.

source: https://images-eu.ssl-images-amazon.com/images/I/719FgXsYXoL.pdf



Zusatzinfos aus dokument:
Microphone output . . . . . . . . . . . . . unbalanced


Anhänge

  • wiring.PNG
    5,1 KB · Aufrufe: 273
Zuletzt bearbeitet:
habe jetzt die Antwort gefunden:
Das Mikro ist mit einer selten verwendeten Spannungsversorgung versehen: T-power (alias Tonader, Tonaderspeisung, A-B powering, or parallel powering)

Die massen sind hier also geteilt zwischen Mikro und Treiber.

Eine weitere gute Erklärung liefert hier der Post von chris_kah von 14.07.09
www.musiker-board.de

Phantomspeisung, Tonaderspeisung und Fernspeisung

Gerade zum Thema Phantomspeisung gibt es regelmäßig Verwirrung. Leider tragen die Hersteller mit dazu bei, indem sie Begriffe falsch verwenden. Daher hier eine zusammenfassende Begriffserklärung. Ich habe den Thread bewußt in einzelne Beiträge gesplittet, damit bei Bedarf ein direkter Link auf...
www.musiker-board.de www.musiker-board.de

Ich muss echt sagen für alle die etwas Geschick haben ist es ein Segen dass am mmx gepfuscht worden ist

So billig bekommt man sonst nie ein dt770

Was ich jedem noch empfehlen kann der sich nicht traut den doch sehr teuren Kopfhörer aufzuschrauben ist ein lavelier Mic an das alte Mic hinzucklipsen und dann die zwei Kabel zusammen zu binden

Ich habe dieses:



Sound Beispiel:

Google Drive: Sign-in

Access Google Drive with a Google account (for personal use) or Google Workspace account (for business use).
drive.google.com

DuckDuckStop schrieb:
Wie meinst du das?
Zum Vergrößern anklicken....

ich meine dass so defekte mmx 300 wo nur noch der kopfhörer geht kostet ca 55 euro (mmx 300 =dt770 mit mic) teilweise auf ebay sogar mit rechnung von händlern fals du es von der steuer absetzen kannst..



alternativ kannst du auch nach qpad 1339 suchen dass ist im prinzip auch ein mmx 300 nur neue ohrpolster würde ich dir da empfehlen



angeblich steckt im qpad qh 95 auch ein dt 770 dass weiss ich allerdings nicht....



dan einfach wie oben beschrieben reparieren und du hast einen super headset

Naja, da muß man schon ne weile suchen bis man so einen defektes mmx300 findet und das muss dann auch noch genau diesen defekt haben und sonst intakt sein, eher schwierig.

Hi Alle zusammen, ich bin neu hier in der community und habe ein ähnliches Problem. Ich besitze ein MMX 300 der 2ten Generation und leider hat meine Buchse einen wackel. Ich habe schon ein originales Kabel gekauft mit Verdacht das es das Kabel war aber fehlanzeige. Jetzt meine Frage ist es möglich eine 4 polige Buchse einzusetzen und gibt es hier für Anleitungen(da mir das Original Kabel mit 45 EU einfach zu teuer ist) . An bei mal ein Bild des innenlebens


Anhänge

  • IMG_20210822_093128.jpg
    1,5 MB · Aufrufe: 915

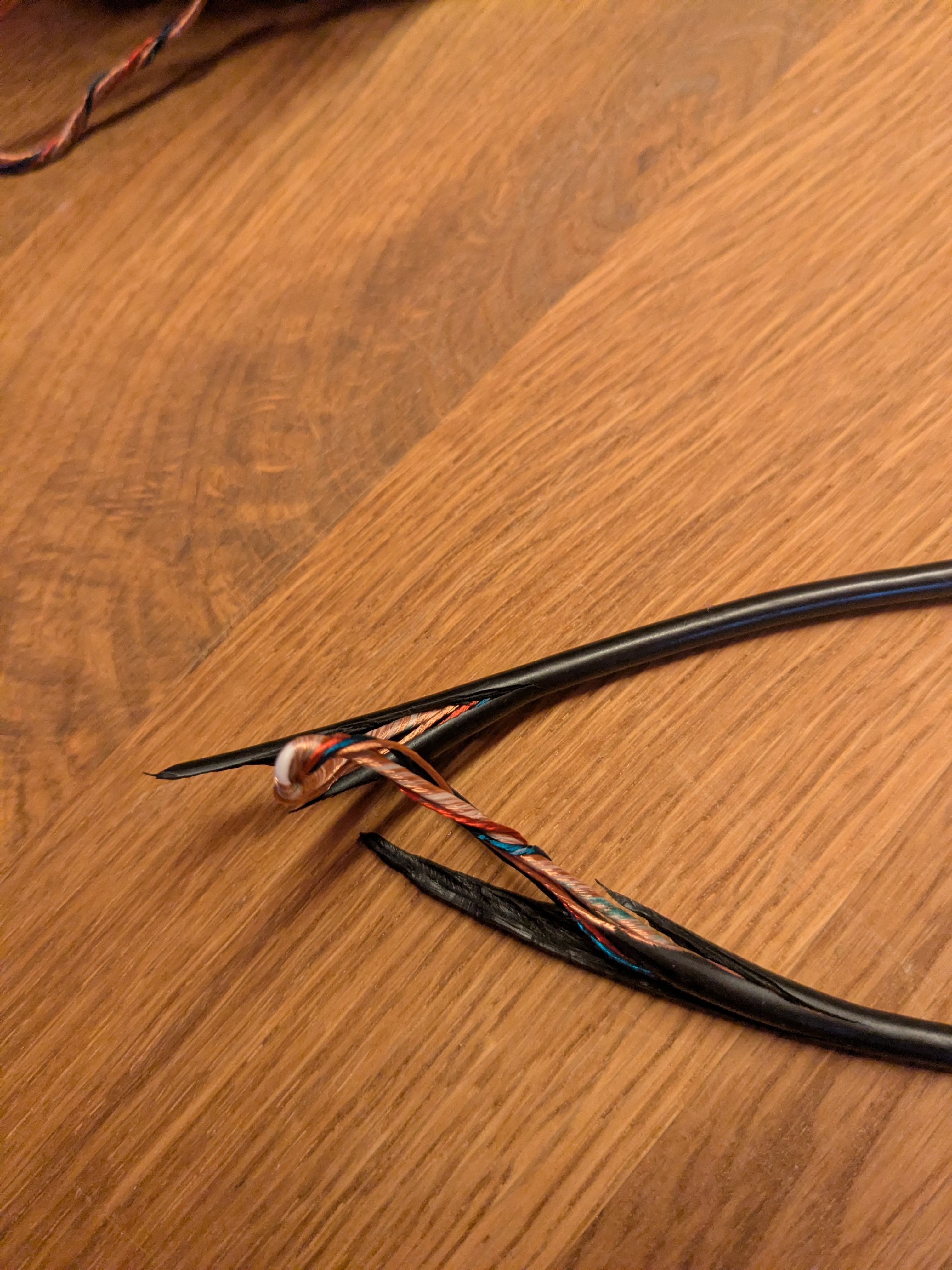

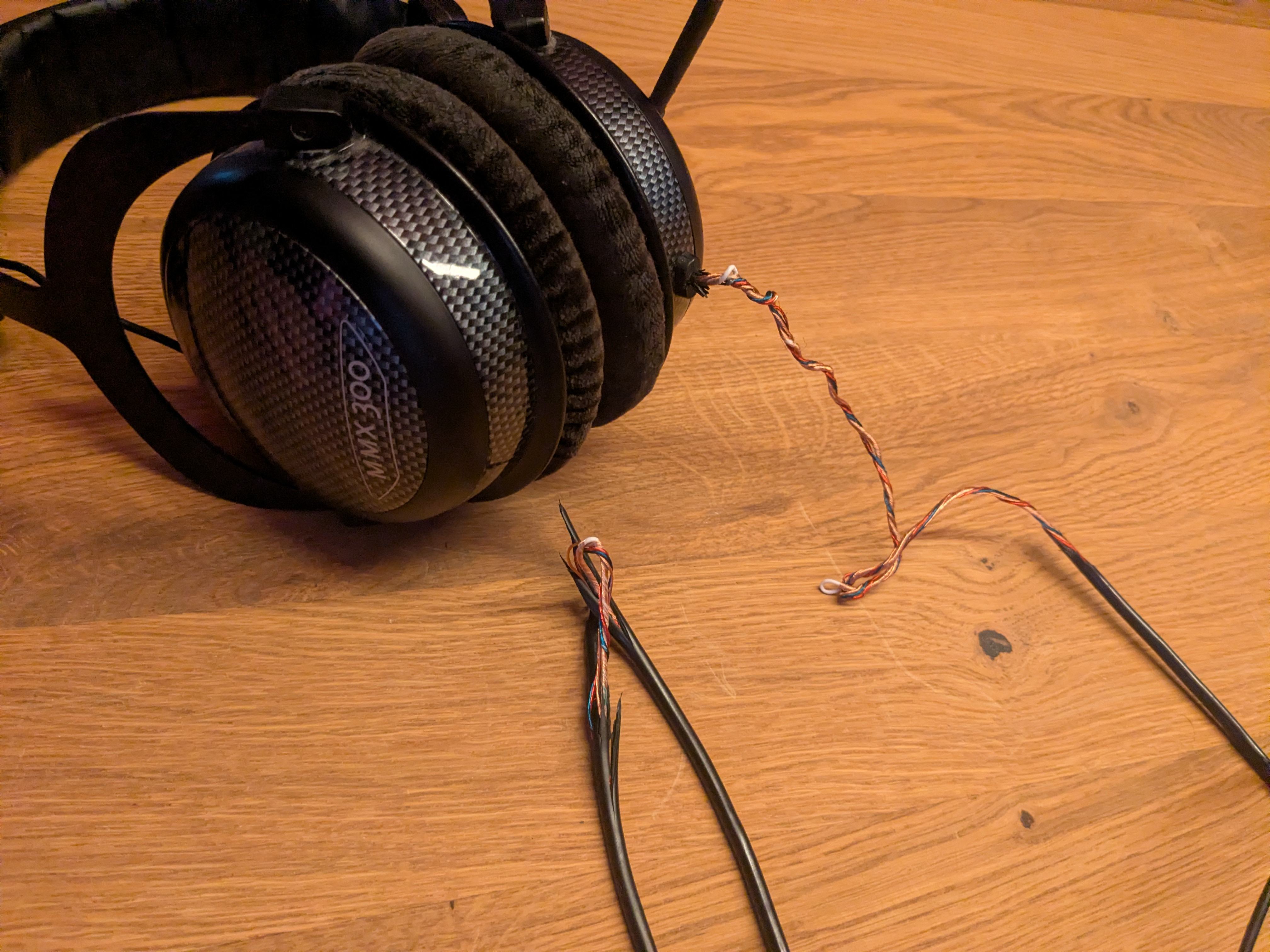

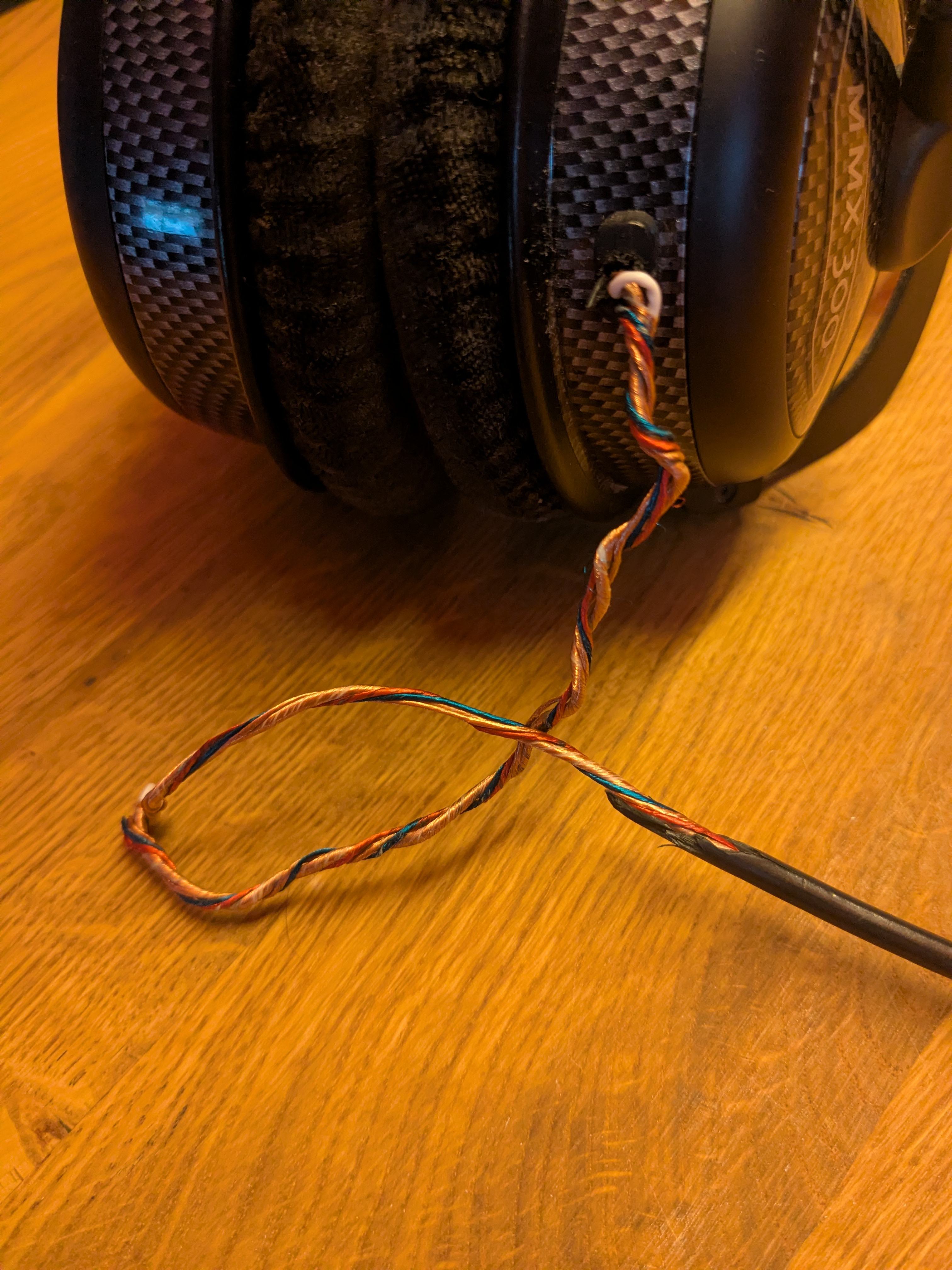

Hallo mein mmx300 hat es nach gefühlt 10 Jahren nutzung nun auch erwischt und der knickschutz hat sich aufgelöst und das Kabel hängt jetzt aus der Öffnung raus (noch funktioniert alles).
Ich würde das Kabel jetzt gerne auslöten und an einen Stecker löten.
Hat jemand einen TRRS mit 5 Pin gefunden? -> Ich finde na nichts, auch nicht auf Aliexpress / Ebay

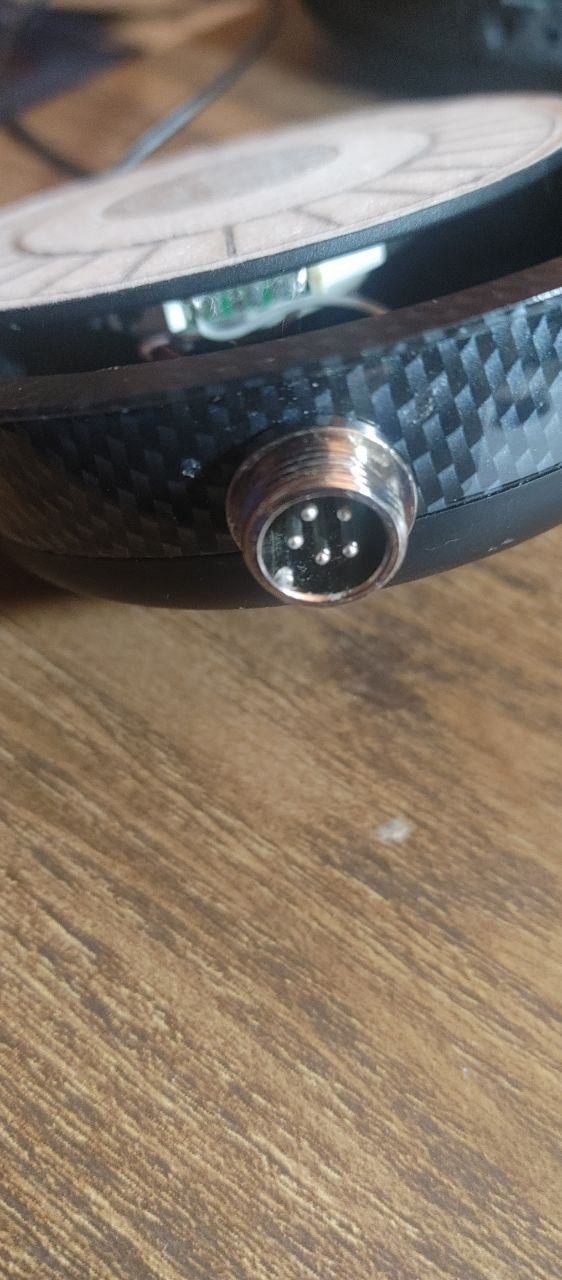

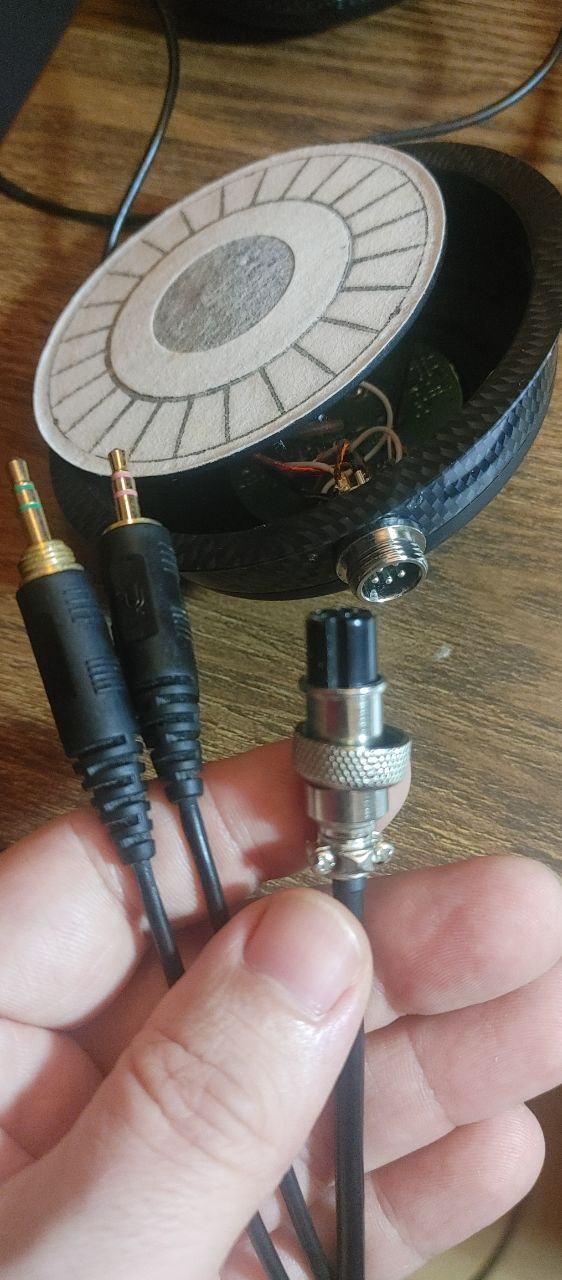

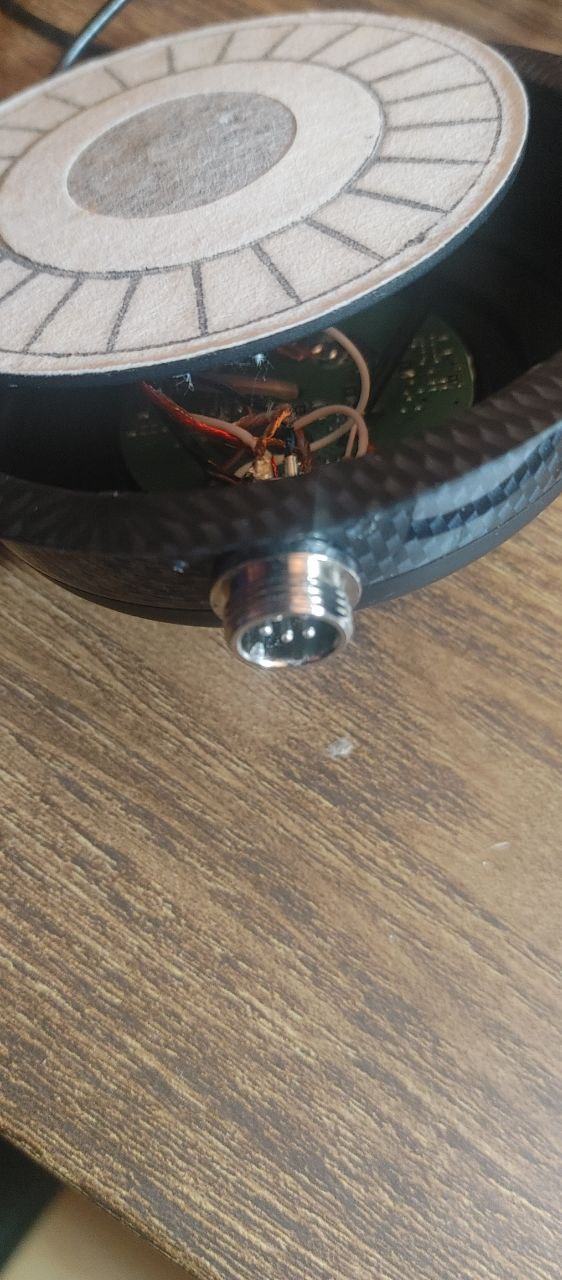

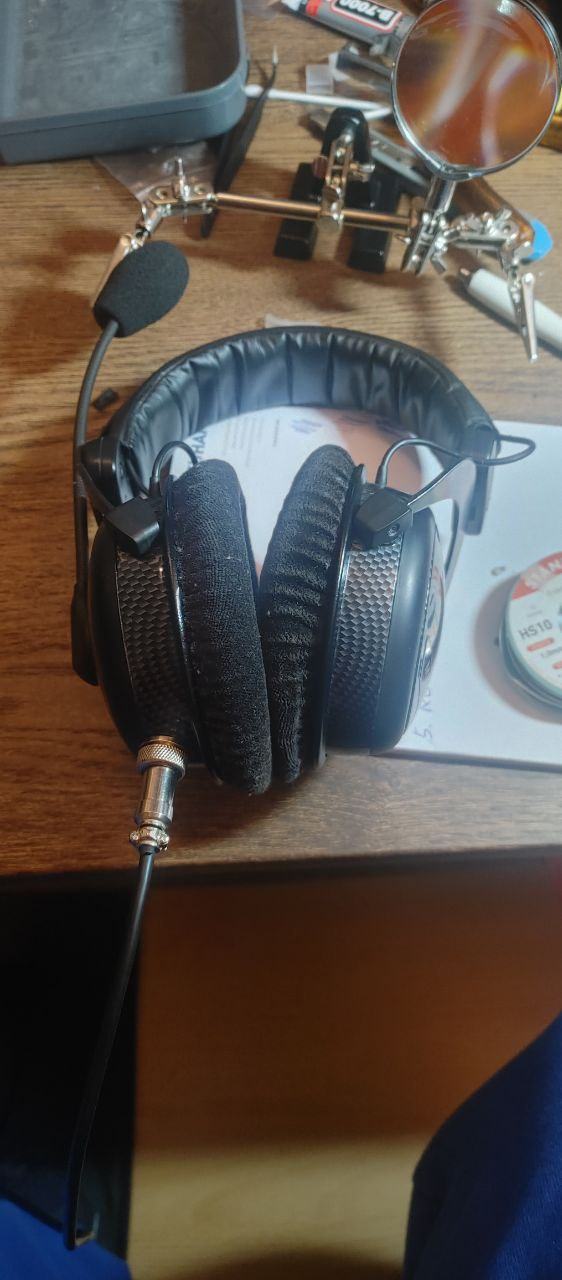

Was ich gefunden habe sind Din Stecker / Luftfahrtstecker (Schraubsicherung)


Loch in das Kopfhörergehäuse Bohren und dann ein Buchse einlöten, die Frage ist wie viel Platz ist dort?
Wie gross darf diese maximal sein?
Gibt es da irgendwo zerlegte mmx300 mit Fotos?
LG
