[Projekt] Black ICE - Fractal Design arc r2 Midi

[donbeek]

HI HARDWARELUXX Users : Und wieder begebe ich mich auf modding. [url=http://abload.de/image.php?img=fd_arc_midi_r2_15ovrkp.jpg][/URL]

Da ich schon das cm 690 modding und dem bitfenix survivor BF3 modding verbracht habe, versuche ich 2014 mal ein Fractal Design ARC R2 Midi Gehäuse etwas zu verändern, und es aber schlicht und einfach zu halten also erwartet keine große Änderungen

Arbeiten.
neue Front.
neue Abdeckung AGB
intern wakü.

Im ganzen wird eine wakü ins system eingebaut.. somit verwende ich meine alte hardware und wakü Teile.

Neu ist!

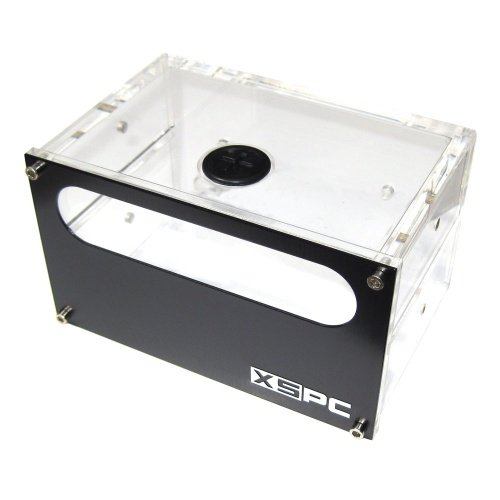

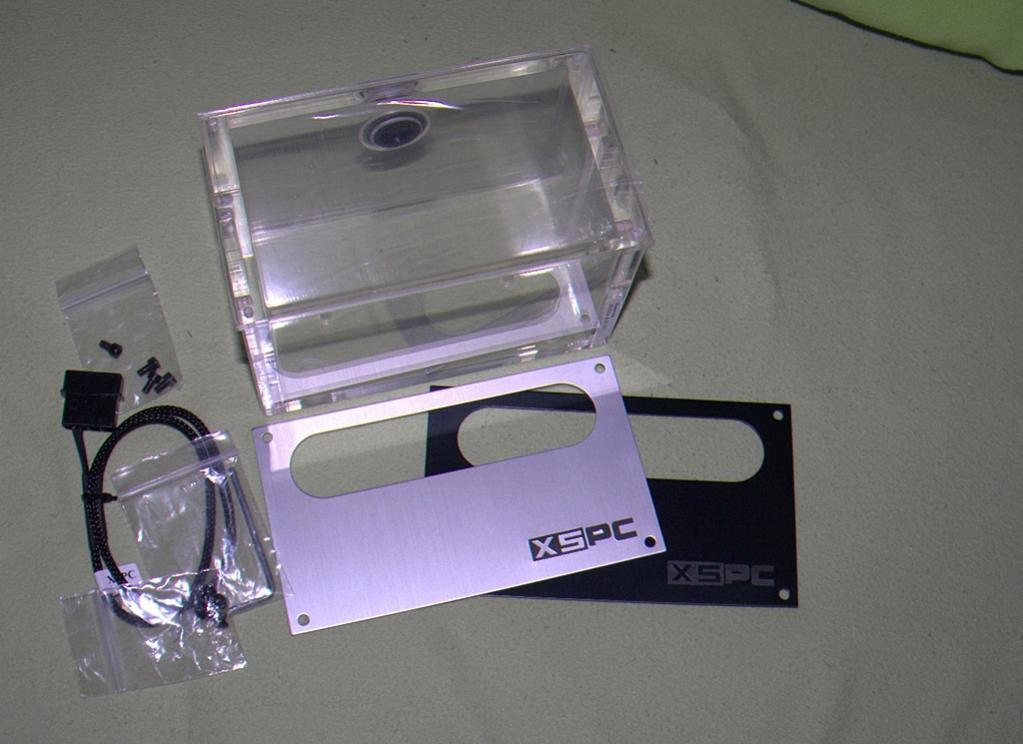

XSPC Dual Bay Ausgleichsbehälter für 5 1/4 Zoll Einsch der wird eine neue front bekommen

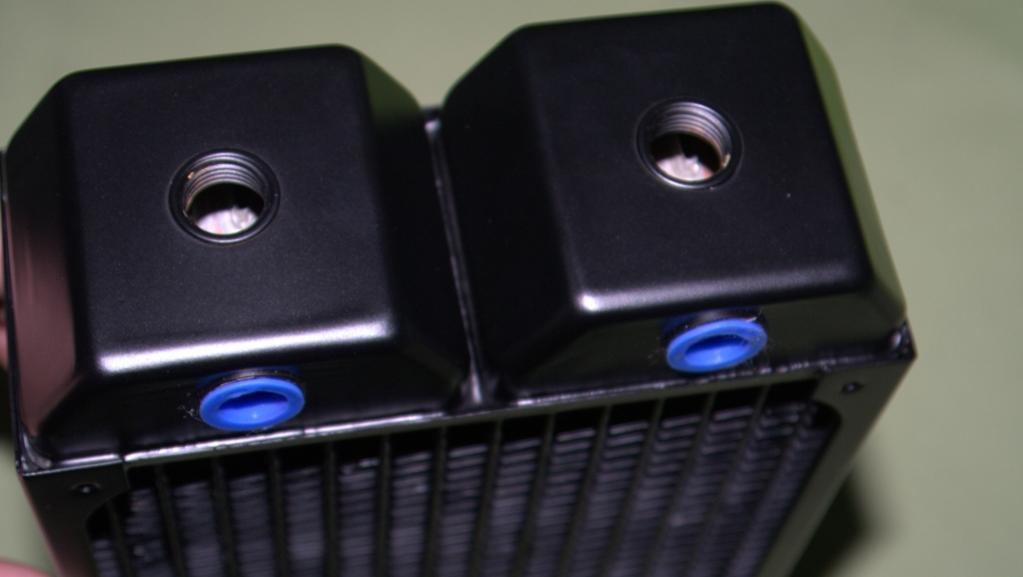

Alphacool NexXxoS UT60 Full Copper 280mm


2x Enermax T.B.SILENCE 140 mm

Xystec 2,5" Alu-Festplattengehäuse

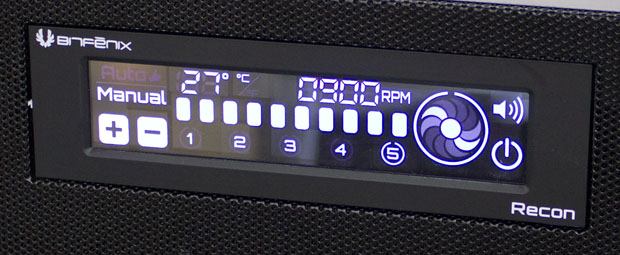

bitfenix recon Lüftersteuerung sowie auch gold/schwarz kabel.

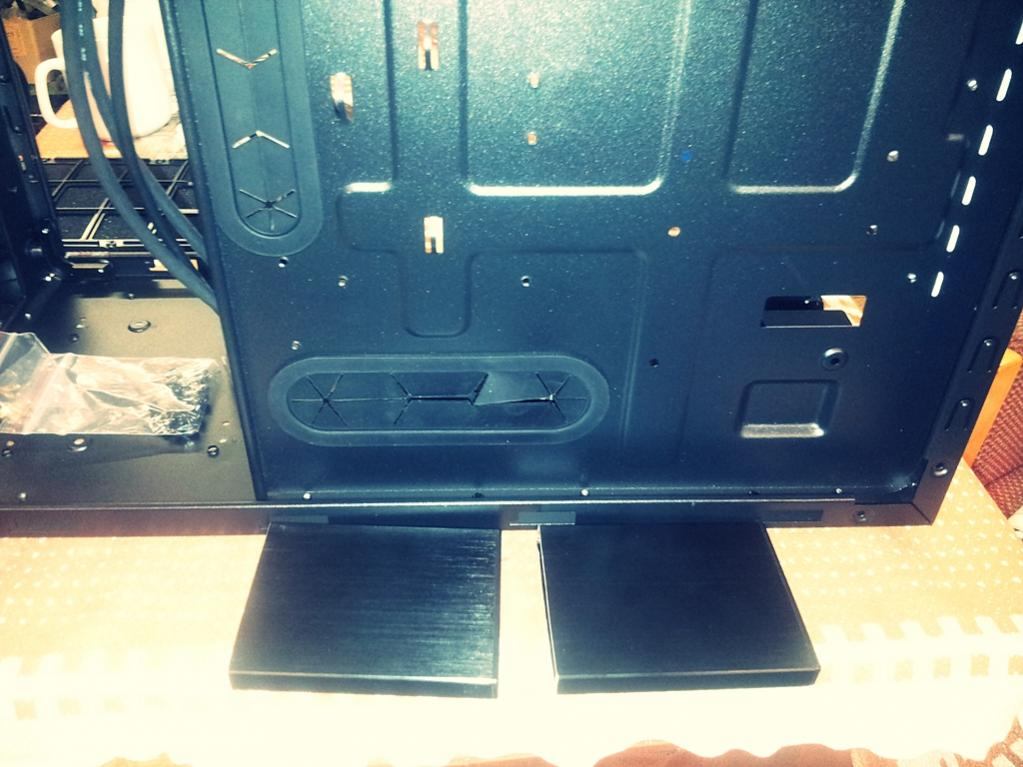

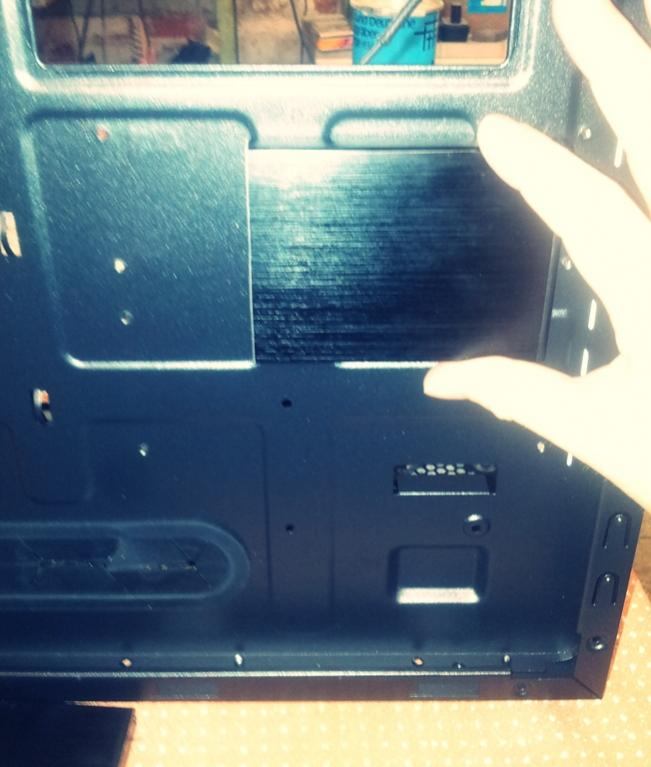

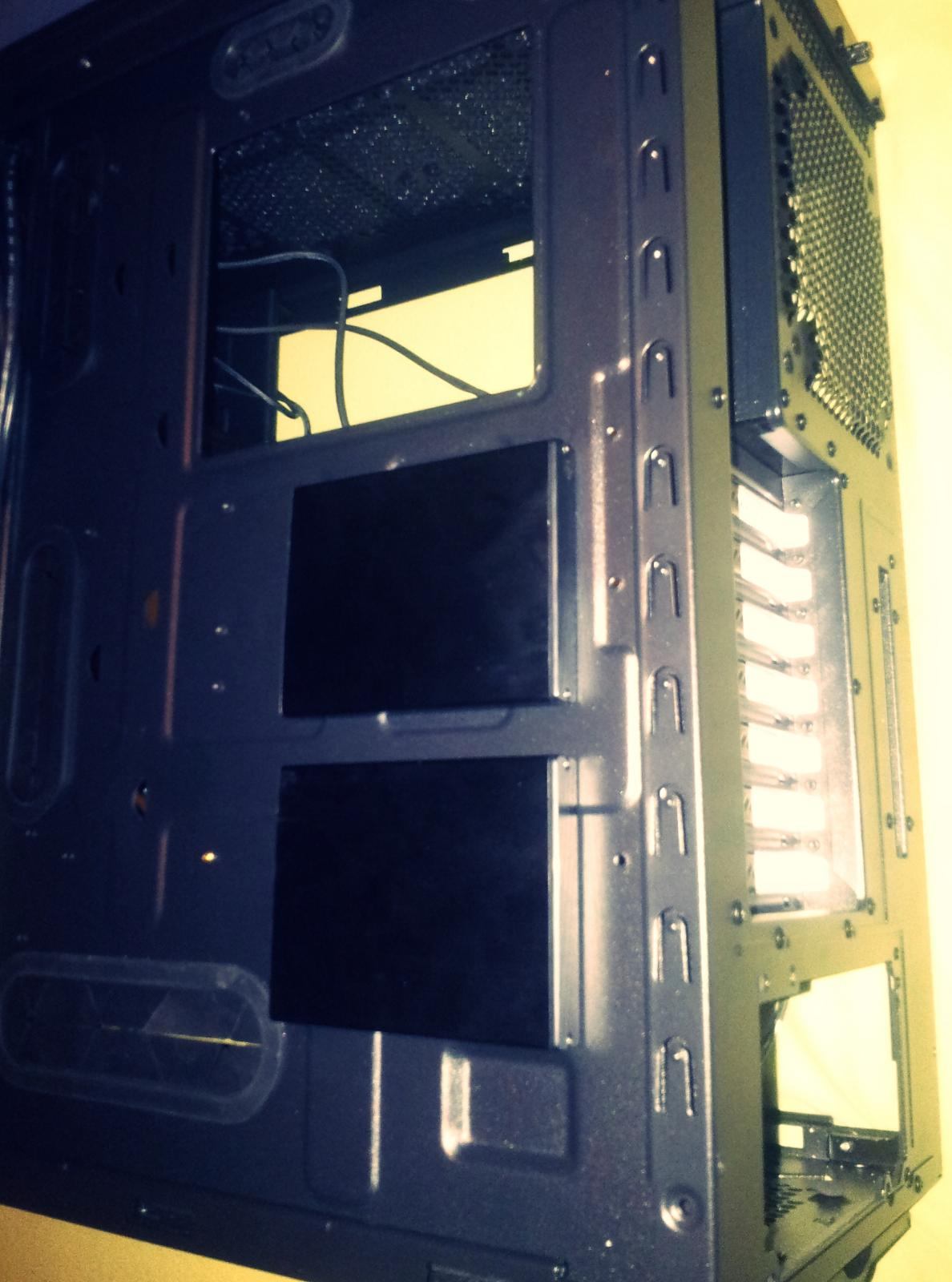

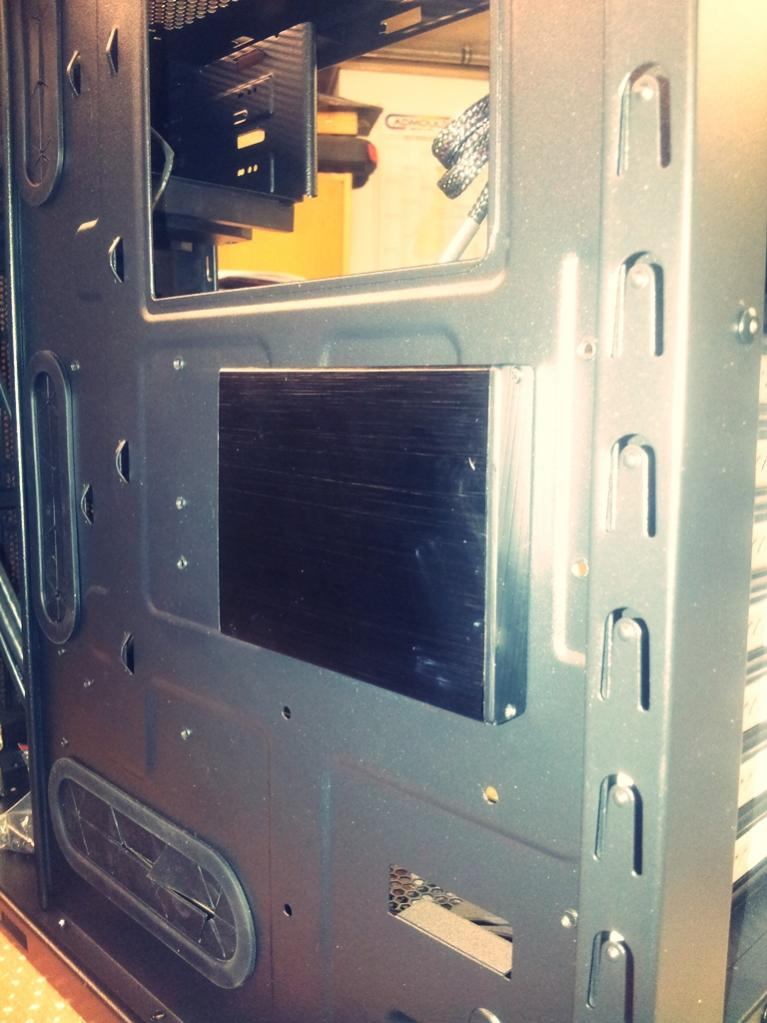

Fagen wir an mit den beiden HDD ALU Festplattengehäuse, Diese werden Hinter dem Borad angebracht. Bohrungen für SSD sind schon von Fractal Design angegeben. Da die ALU Gehäuse etwas zu lang waren, hab ich mal sie mal gekürzt auf die länger eine 2,5 zoll hdd. Die ALU Gehäuse werden fest angeschaubt..hinter dem Board um sie wieder los zu machen müsste man das ganze borad wieder abschrauben! daher hab ich mir gedacht werden die hdd einfach nur reingeschoben, so das man sie immer wegseln kann ohne die ALU Gehäuse zu entfernen​

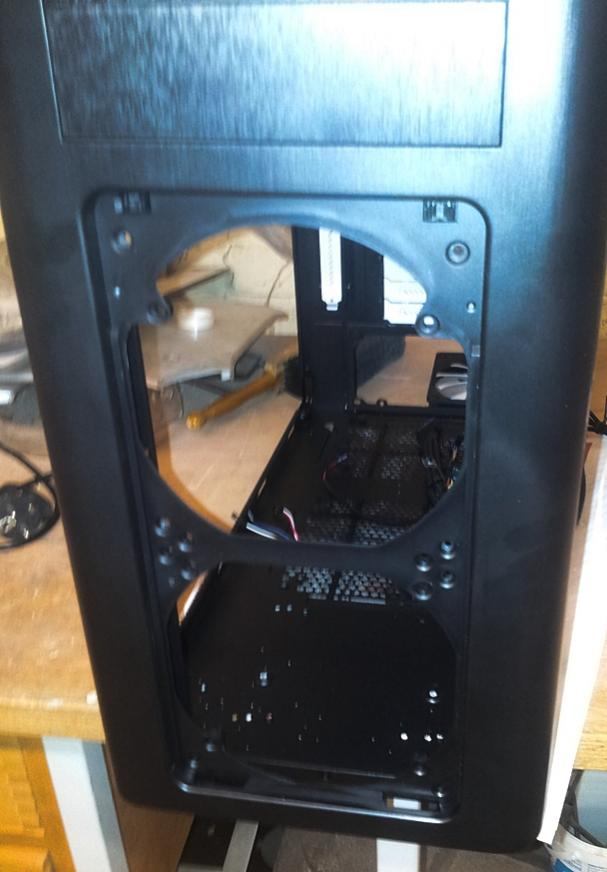

Ergänzung vom 18.01.2014 09:52 Uhr: Arbeiten an der Front.
dort habe ich das gritter raus genommen und mit einer plexiglas platte 6mm stark, eine zweite platte hergestellt.

​

damit die Front auch in das case passt, musste ich auch alle Ausbuchtungen fräsen.. und zwei halterungen anbringen die dann einrasten.
[url=http://abload.de/image.php?img=20140117_10375072kvw.jpg][/URL]


[url=http://abload.de/image.php?img=20140117_103805awjg6.jpg][/URL]


[url=http://abload.de/image.php?img=20140117_103813wtkqp.jpg][/URL]

Heutige Arbeiten.

Neue AGB Abdechung.. mal die etwas andere wasseranzeige. (2mm ALU)
maße nehmen von der xspc Deckplatte, und dann ran ans weg aufzeichen, Dremel, falch Feile, und alles glätten kanten brechen.

Anhang anzeigen 391472 [url=http://abload.de/image.php?img=20140118_1113044sszl.jpg][/URL]

[url=http://abload.de/image.php?img=20140118_111346bbsut.jpg][/URL]

[url=http://abload.de/image.php?img=20140118_112258rlsl5.jpg][/URL]

[url=http://abload.de/image.php?img=20140118_113355t4se8.jpg][/URL]

[url=http://abload.de/image.php?img=agbfront6neu3usi7.jpg][/URL]

[url=http://abload.de/image.php?img=agbfront8neum3sjm.jpg][/URL]

Drei bögen sahen dann noch nicht gut aus..2 gefallen mir besser.


und dann hieß es Feilen :/ mal kurz Haftgrund draufgelackt.
[url=http://abload.de/image.php?img=agbfront7neu7vuf0.jpg][/URL]

[url=http://abload.de/image.php?img=agbfront9grundlack.miurt.jpg][/URL]

kurz mal testen, schwarzlack. aber noch nicht der fertige lack.
[url=http://abload.de/image.php?img=frontagbshowtqu80.jpg][/URL]​

Lüfter Enermax T.B. si. etwas vergoldet.
[url=http://abload.de/image.php?img=_1060984zhjca.jpg][/URL]



Das nächste was kam war der teil mit Der Front.
DENN dort sollten ja 2 kreise rein, damit die Lüfter schöner zur geltung kommen. Und es schaut geil aus.
Arbeiten: Anreißen, Bohren- 10 bohrer, Schleifen.​

[url=http://abload.de/image.php?img=front2lfterlcherz6uqn.jpg][/URL]

[url=http://abload.de/image.php?img=frontlfterlcherbohrenipu4p.jpg][/URL]

[url=http://abload.de/image.php?img=frontlfterbohrungenru8eufd.jpg][/URL]


[url=http://abload.de/image.php?img=frontlfterlcherschleivaumq.jpg][/URL]

und dann ans Spachteln.. um kleine Löcher verschwinden zu lassen.
[url=http://abload.de/image.php?img=front2lcherspachtenluust.jpg][/URL]​
