Hallo Leser/in,
ich möchte hier mein Projekt vorstellen, welches zum Ziel hat einen Router/Heimserver aufzubauen. Da ich einige Umbauten am Gehäuse plane ist es hier in diesem Unterforum genau richtig aufgehoben. Es werden aber auch alle weiteren Schritte bis hin zum voll funktionsfähigen System präsentiert um zum nachahmen anzuregen.
In Zeiten von shodanhq.com fühle ich mehr und mehr unwohl mit standardisierter Massenware als Router. Außerdem möchte ich gewisse Dienste/Server dauerhaft laufen haben ohne dabei mein Hauptsystem durchfüttern zu müssen. Darüber hinaus wird mir dies helfen mein theoretisches Wissen über TCP/IP, DNS, BIND, Trafficshaping etc. praktisch anzuwenden und somit zu verinnerlichen. Die Idee schwebte mir schon lange im Kopf herum und nahm jetzt durch glückliche Zufälle Gestalt an.
Zwei Dinge sind für dieses Projekt zwingend notwendig: Ein Mainboard mit zwei Ethernet-Anschlüssen, welches ich hier im Marktplatz dieses Jahr im Affekt gekauft habe als ich den Preis und die Ausstattung sah. Und natürlich ein geiles kleines Gehäuse um das stilgerecht zu verpacken!!!
Spoiler „Komponenten“
Gehäuse: Habey EMC-800S (USA) bzw. InterTech Q-5 (Deutschland)
http://www.habeyusa.com/products_show.php?id=343#Menu=ChildMenu130
http://www.inter-tech.de/index.php?...mini-itx-q-5&catid=57:itx-gehaeuse&Itemid=559
Mainboard: MSI Fuzzy GME965, GM965 (Sockel-P, dual PC2-5300U DDR2)
MSI Fuzzy GME965, GM965 (Sockel-P, dual PC2-5300U DDR2) (9803-010) Preisvergleich | Geizhals EU
Prozessor: Intel Core 2 Duo Mobile T7500, 2x 2.20GHz, Sockel-P
Intel Core 2 Duo Mobile T7500, 2x 2.20GHz, Sockel-P, boxed (BX80537T7500) Preisvergleich | Geizhals EU
RAM: G.Skill DIMM Kit 2GB PC2-6400U CL5-5-5-15 (DDR2-800)
G.Skill DIMM Kit 2GB PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400CL5D-2GBNQ) Preisvergleich | Geizhals EU
WLAN: Intel Wireless WiFi Link 4965AGN, 300Mbps (MIMO) Dual Band, PCIe Mini Card
Intel Wireless WiFi Link 4965AGN, 300Mbps (MIMO) Dual Band, PCIe Mini Card (4965AGNMM2WB) Preisvergleich | Geizhals EU
Nun zum eigentlichen Umbau. Was ich mir vorgestellt habe ist die Abdeckplatte gegen eine extra angefertigte zu tauschen. Dieser Deckel soll als Blickfang ein beleuchtetes Acryl-Inlay haben welches von hinten gleichmäßig beleuchtet werden soll. Darum habe ich auch das größere Gehäuse gewählt um mehr Spielraum zu haben, obwohl ich hoffe das so schmal wie irgend möglich zu bekommen. Das Gehäuse soll dann weiß lackiert oder pulverbeschichtet werden. Das fertige Gehäuse soll dann mit der Front nach oben an einer Wand montiert werden.

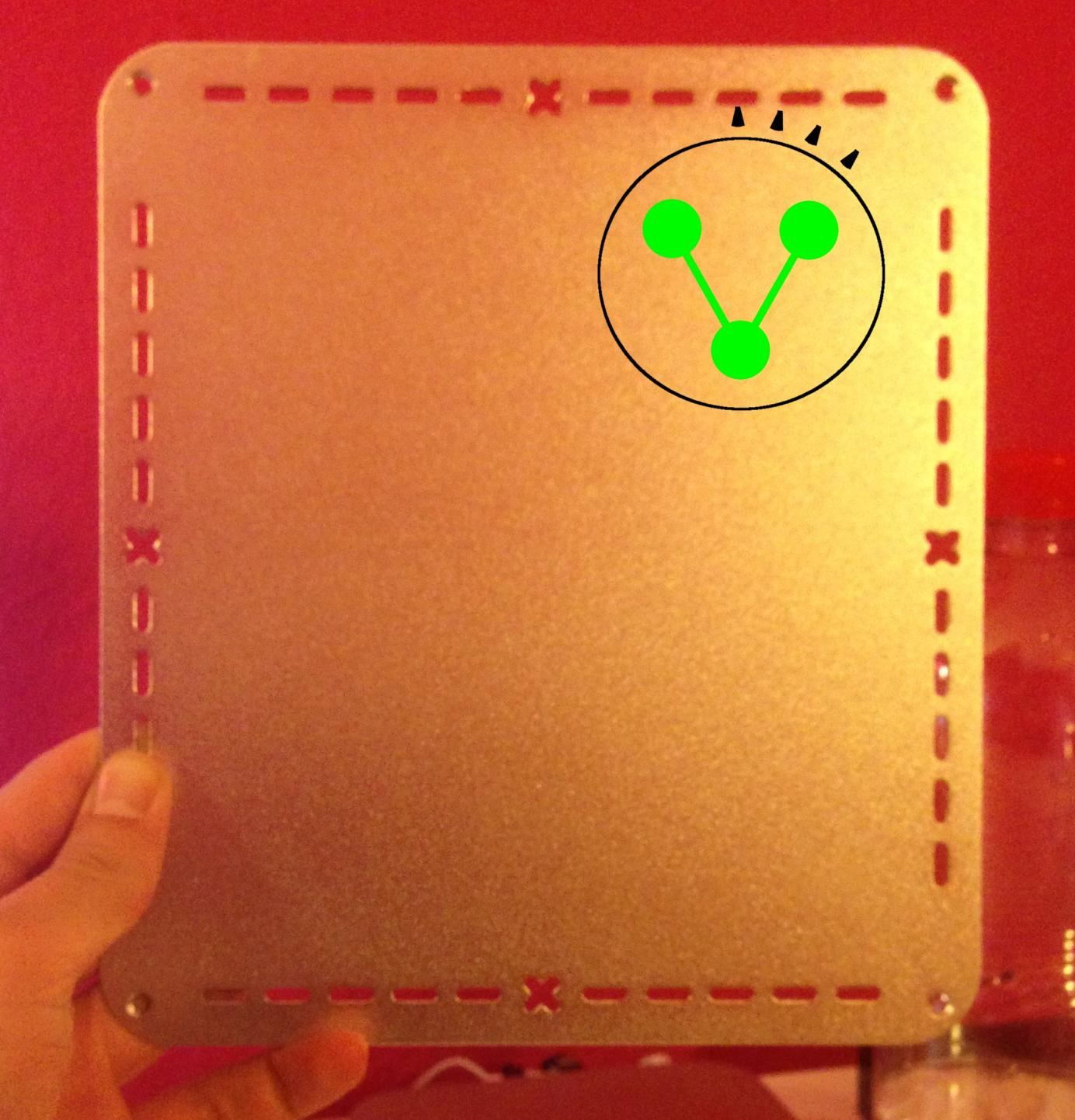

Die Beleuchtung des Deckels habe ich mir wie folgt vorgestellt. In den Deckel wird bereits ein trübes weißes Plexiglas eingesetzt, dahinter bringe ich eine weiter Platte an mit einer einfacheren geometrischen Form. In diese bohre ich die Kante Vertiefungen in die ich breit streuenden LED einfüge. Wie ich das ganze mit Strom versorge verschließt sich mir momentan leider noch komplett. Da bin ich auf Hilfe angewiesen.
Worklog:

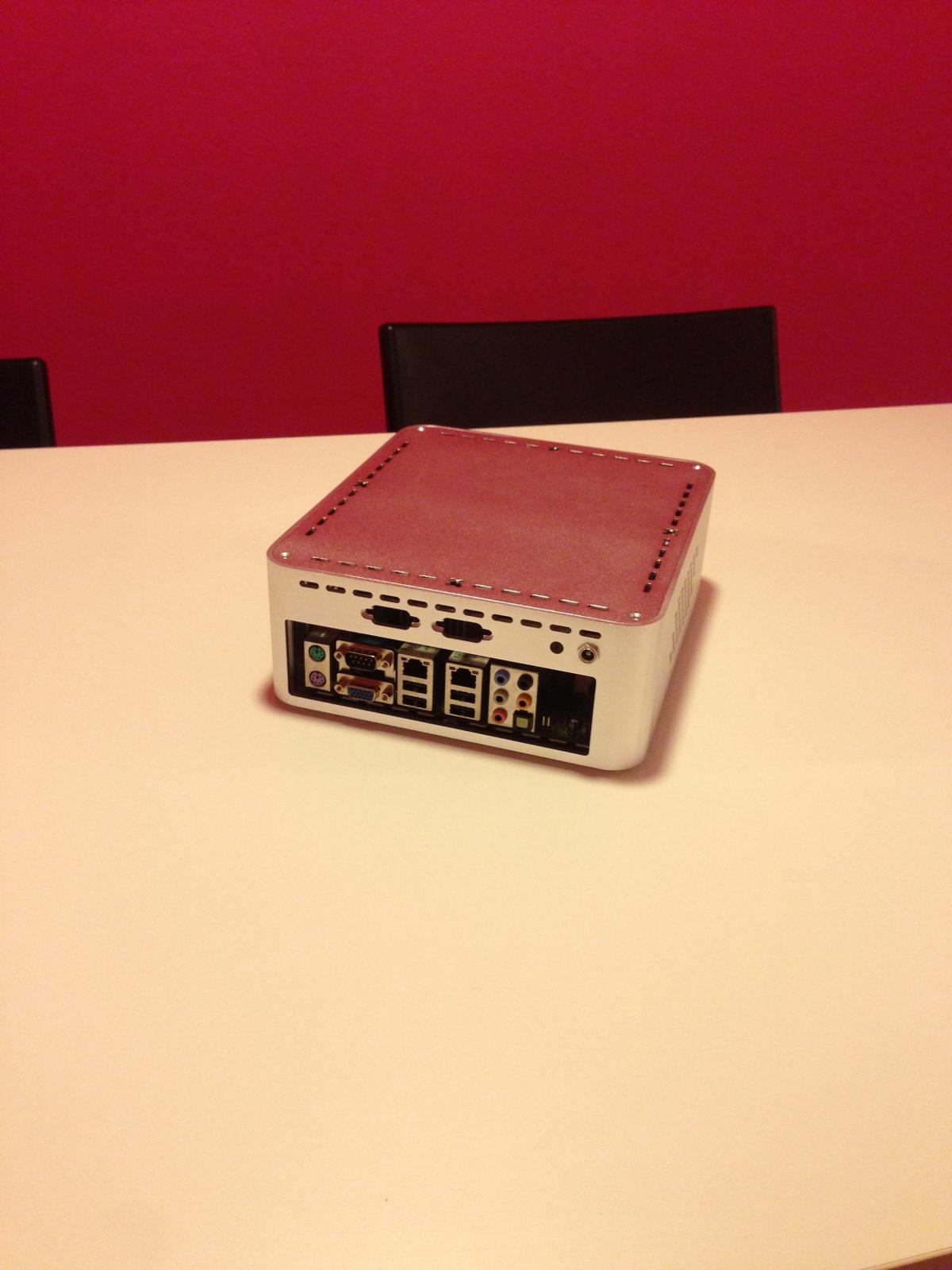

08/12/2012: Das Gehäuse ist bereits eingetroffen! Danke „livecam“ für den zügigen Versand, und den guten Preis ;-)
Das Board hat heute schon mal zur Probe sitzen dürfen damit ich die verfügbaren Spielräume ausloten kann. Wie bereits vermutet ist zum Deckel einiges an Platz. Oberhalb der Kühlkörper sind etwa 30mm Platz, was doch reichen sollte. Auf der Seite der PCI Steckplätze habe ich 50mm ausgemessen. Ich hoffe, dass auch nach Einbau des Deckels mindestens 40mm übrig sind für einen Lüfter. Eine kurze Suche hat mir einige Kandidaten mit guten Bewertungen erbracht Lüfter mit Rahmenbreite: 40mm/50mm, Lautstärke: bis 15dB(A) Preisvergleich | Geizhals EU
Das größte momentane Problem wirft die Montage der notwendigen Festplatte auf. Zur Verfügung habe ich nur 2,5“ Zoll Modelle und 1,8“ sind in der Bucht rar gesät. Der vom Hersteller vorgesehen Einbaurahmen ist natürlich sofort ausgeschieden.
Das vertikale einbauen einer 2,5“ Platte ist nur links zwischen RAM und Gehäusewand möglich. Begeister bin ich davon nicht, da dadurch die Luft am Eintritt gehindert wird. Bleibt als Notlösung im Hinterkopf. Also wenden wir uns den horizontalen Möglichkeiten zu. Über den PCI Steckplätzen geht aufgrund des geplanten Lüfter nicht. Alle anderen Orte sind denkbar, aber über dem Konverter komme ich mit den Kabeln eventuell ins Gehege. Vorzugsweise werde ich versuchen die Platte über dem RAM oder dem I/O-Shield zu platzieren. Dafür muss ich aber definitiv eine speziell konstruierte Halterung basteln.
Apropos Kabel... Das gute Stück hat einen 24pin Konnektor und mein Board braucht 20pin. :-/
So nun ein paar offene Fragen an den geneigten Leser:
Danke fürs Lesen!!!
Bilder:
ich möchte hier mein Projekt vorstellen, welches zum Ziel hat einen Router/Heimserver aufzubauen. Da ich einige Umbauten am Gehäuse plane ist es hier in diesem Unterforum genau richtig aufgehoben. Es werden aber auch alle weiteren Schritte bis hin zum voll funktionsfähigen System präsentiert um zum nachahmen anzuregen.
In Zeiten von shodanhq.com fühle ich mehr und mehr unwohl mit standardisierter Massenware als Router. Außerdem möchte ich gewisse Dienste/Server dauerhaft laufen haben ohne dabei mein Hauptsystem durchfüttern zu müssen. Darüber hinaus wird mir dies helfen mein theoretisches Wissen über TCP/IP, DNS, BIND, Trafficshaping etc. praktisch anzuwenden und somit zu verinnerlichen. Die Idee schwebte mir schon lange im Kopf herum und nahm jetzt durch glückliche Zufälle Gestalt an.
Zwei Dinge sind für dieses Projekt zwingend notwendig: Ein Mainboard mit zwei Ethernet-Anschlüssen, welches ich hier im Marktplatz dieses Jahr im Affekt gekauft habe als ich den Preis und die Ausstattung sah. Und natürlich ein geiles kleines Gehäuse um das stilgerecht zu verpacken!!!
Spoiler „Komponenten“
Gehäuse: Habey EMC-800S (USA) bzw. InterTech Q-5 (Deutschland)
http://www.habeyusa.com/products_show.php?id=343#Menu=ChildMenu130
http://www.inter-tech.de/index.php?...mini-itx-q-5&catid=57:itx-gehaeuse&Itemid=559
Mainboard: MSI Fuzzy GME965, GM965 (Sockel-P, dual PC2-5300U DDR2)
MSI Fuzzy GME965, GM965 (Sockel-P, dual PC2-5300U DDR2) (9803-010) Preisvergleich | Geizhals EU
Prozessor: Intel Core 2 Duo Mobile T7500, 2x 2.20GHz, Sockel-P
Intel Core 2 Duo Mobile T7500, 2x 2.20GHz, Sockel-P, boxed (BX80537T7500) Preisvergleich | Geizhals EU
RAM: G.Skill DIMM Kit 2GB PC2-6400U CL5-5-5-15 (DDR2-800)
G.Skill DIMM Kit 2GB PC2-6400U CL5-5-5-15 (DDR2-800) (F2-6400CL5D-2GBNQ) Preisvergleich | Geizhals EU
WLAN: Intel Wireless WiFi Link 4965AGN, 300Mbps (MIMO) Dual Band, PCIe Mini Card
Intel Wireless WiFi Link 4965AGN, 300Mbps (MIMO) Dual Band, PCIe Mini Card (4965AGNMM2WB) Preisvergleich | Geizhals EU
Nun zum eigentlichen Umbau. Was ich mir vorgestellt habe ist die Abdeckplatte gegen eine extra angefertigte zu tauschen. Dieser Deckel soll als Blickfang ein beleuchtetes Acryl-Inlay haben welches von hinten gleichmäßig beleuchtet werden soll. Darum habe ich auch das größere Gehäuse gewählt um mehr Spielraum zu haben, obwohl ich hoffe das so schmal wie irgend möglich zu bekommen. Das Gehäuse soll dann weiß lackiert oder pulverbeschichtet werden. Das fertige Gehäuse soll dann mit der Front nach oben an einer Wand montiert werden.
Die Beleuchtung des Deckels habe ich mir wie folgt vorgestellt. In den Deckel wird bereits ein trübes weißes Plexiglas eingesetzt, dahinter bringe ich eine weiter Platte an mit einer einfacheren geometrischen Form. In diese bohre ich die Kante Vertiefungen in die ich breit streuenden LED einfüge. Wie ich das ganze mit Strom versorge verschließt sich mir momentan leider noch komplett. Da bin ich auf Hilfe angewiesen.
Worklog:
08/12/2012: Das Gehäuse ist bereits eingetroffen! Danke „livecam“ für den zügigen Versand, und den guten Preis ;-)
Das Board hat heute schon mal zur Probe sitzen dürfen damit ich die verfügbaren Spielräume ausloten kann. Wie bereits vermutet ist zum Deckel einiges an Platz. Oberhalb der Kühlkörper sind etwa 30mm Platz, was doch reichen sollte. Auf der Seite der PCI Steckplätze habe ich 50mm ausgemessen. Ich hoffe, dass auch nach Einbau des Deckels mindestens 40mm übrig sind für einen Lüfter. Eine kurze Suche hat mir einige Kandidaten mit guten Bewertungen erbracht Lüfter mit Rahmenbreite: 40mm/50mm, Lautstärke: bis 15dB(A) Preisvergleich | Geizhals EU
Das größte momentane Problem wirft die Montage der notwendigen Festplatte auf. Zur Verfügung habe ich nur 2,5“ Zoll Modelle und 1,8“ sind in der Bucht rar gesät. Der vom Hersteller vorgesehen Einbaurahmen ist natürlich sofort ausgeschieden.
Das vertikale einbauen einer 2,5“ Platte ist nur links zwischen RAM und Gehäusewand möglich. Begeister bin ich davon nicht, da dadurch die Luft am Eintritt gehindert wird. Bleibt als Notlösung im Hinterkopf. Also wenden wir uns den horizontalen Möglichkeiten zu. Über den PCI Steckplätzen geht aufgrund des geplanten Lüfter nicht. Alle anderen Orte sind denkbar, aber über dem Konverter komme ich mit den Kabeln eventuell ins Gehege. Vorzugsweise werde ich versuchen die Platte über dem RAM oder dem I/O-Shield zu platzieren. Dafür muss ich aber definitiv eine speziell konstruierte Halterung basteln.
Apropos Kabel... Das gute Stück hat einen 24pin Konnektor und mein Board braucht 20pin. :-/
So nun ein paar offene Fragen an den geneigten Leser:
- Wie soll ich das Gehäuse lackieren? Es ist angeblich durch einen „Oxidationsprozess“ beschichtet.(?) Die Spaltmaße sind irrsinnig gering und ich befürchte wenn durch das lackieren oder beschichten zu viel Material aufgebracht wird, lässt sich das Gehäuse nicht mehr zusammenfügen. Schleifen?
- Was sagt ihr zu der grundsätzlichen Idee mit der Beleuchtung? Irgendwo grobe Denkfehler drin? Wie zapfe ich wo Strom?
- Wie macht man Spoiler???
Danke fürs Lesen!!!
