Corsair AiO H100i GTX MOD

[swat23052]

Hallo Leute,

ich habe damals meine Wasserkühlungen immer selber gebaut und hatte zwischenzeitlich 3 - 4 Jahre Pause und habe mir ein neuen Skylake Rechner zusammengebaut, die AiO Lösung sollte mich abhalten von selbstbauen und viel Zeit investieren, aber der Geist ist irgendwie wieder erwacht ....

Ich war vollkommen zufrieden jedoch habe ich festgestellt das es im Rechner noch nicht so optimal aussieht ... also sleeven.

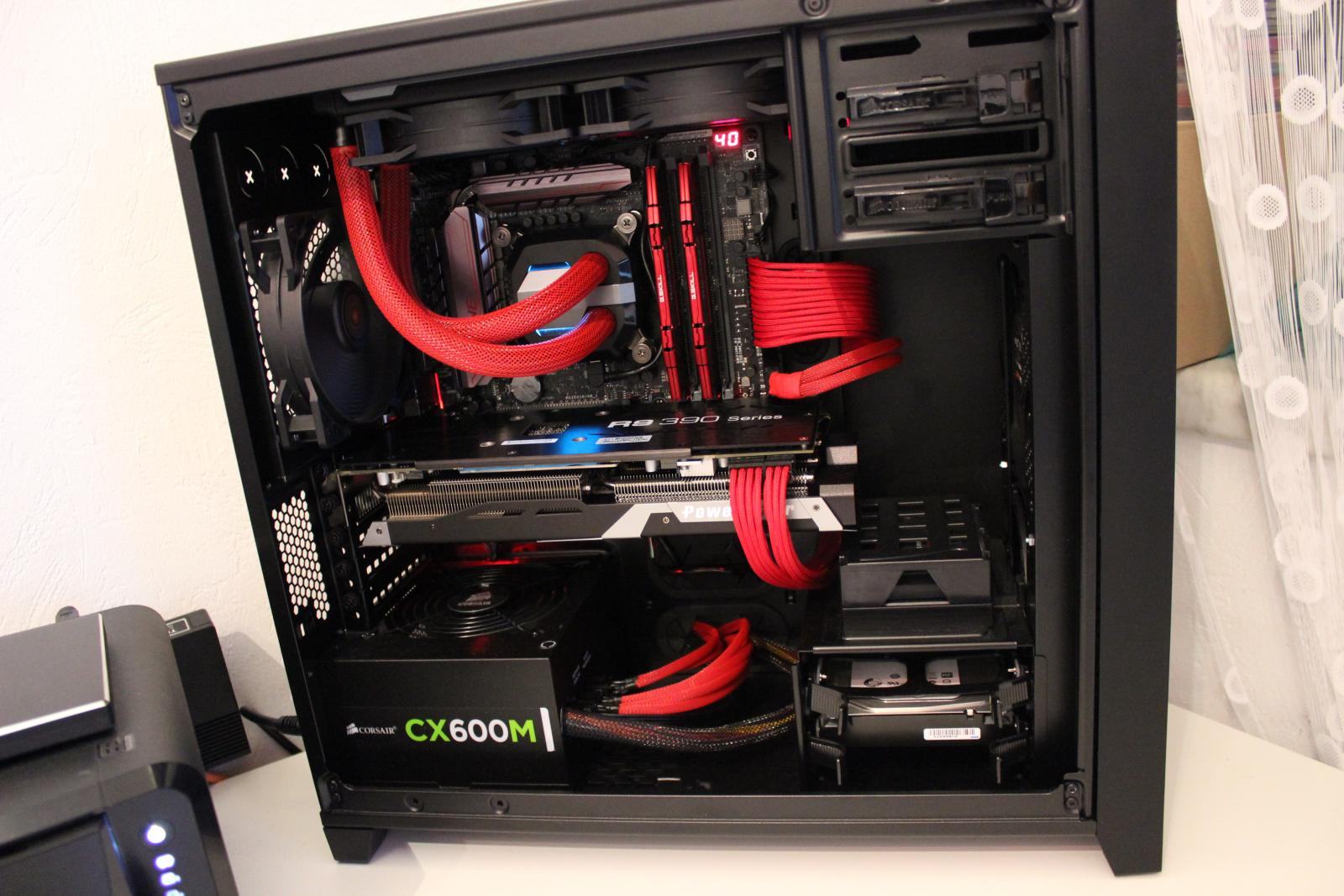

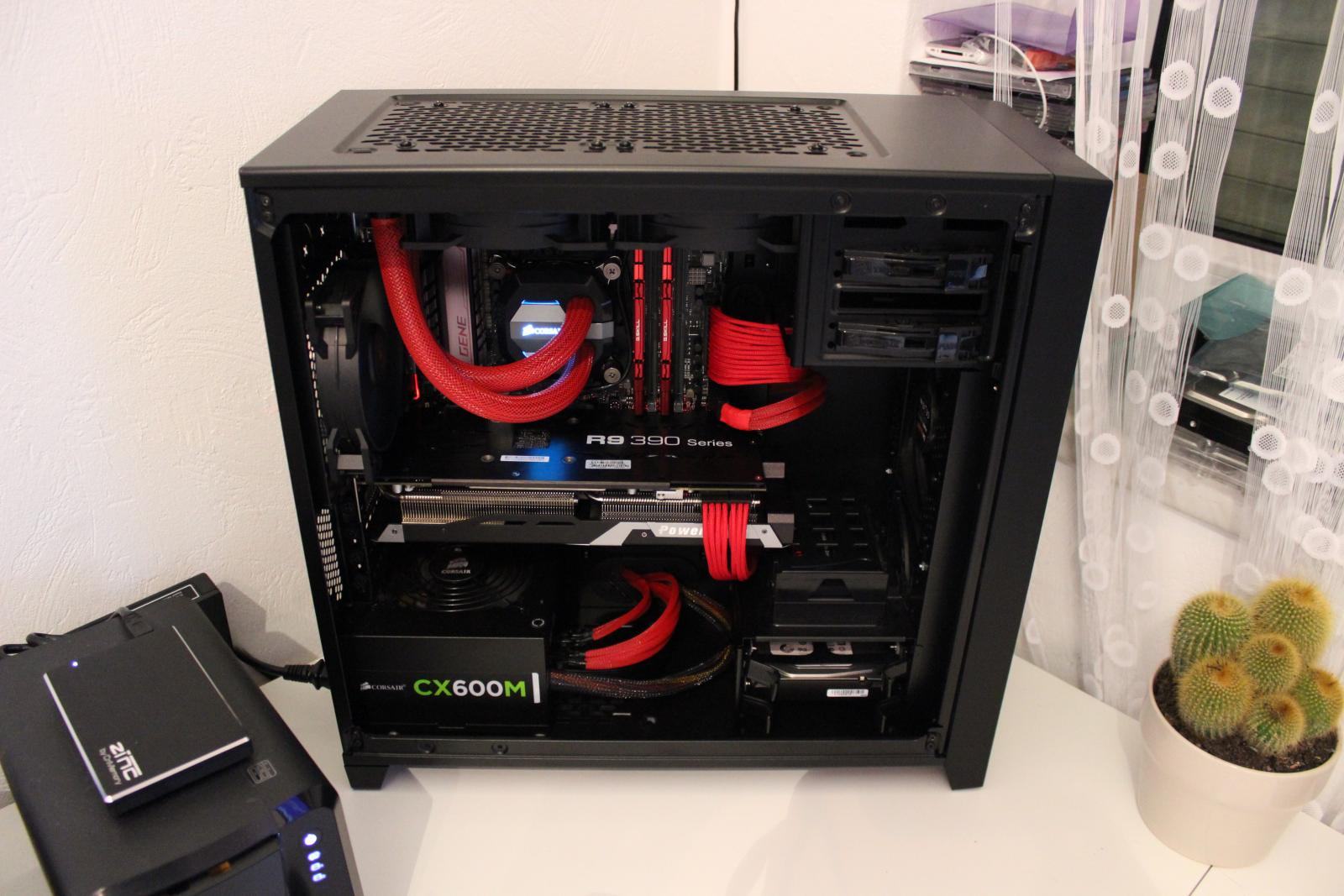

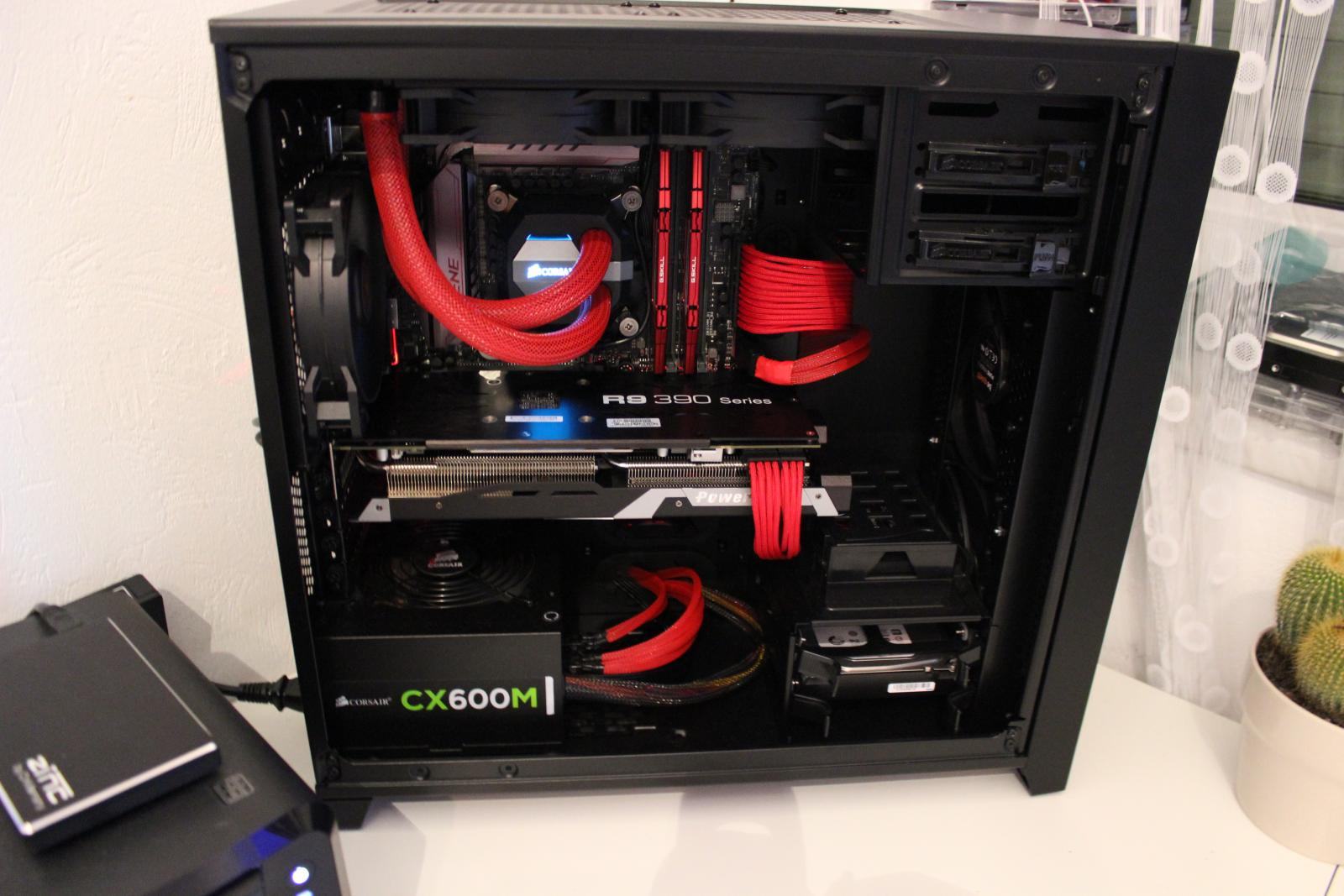

Okay was nun, im Bereich CPU sieht es doof auf, Original sleeve Schwarz weg und Rot sleeven. Gemacht getan.

Schlauch habe ich auch grad gekürtzt da es einfach zu lang war für das Corsair 350D Case. Für die die irgendwann ein anderen Schlauch verwenden möchten -> Innendurchmesser 9mm

Wollte mit diesem Thread eigentlich nur die 9mm erwähnen da die meisten danach suchen.

Temperatur hat sich sogar um 5 - 10 °C verbessert, woran das liegt kann ich nicht sagen, ist halt so, die Flüssigkeit die drin war hat gestunken, wer weiß was das war -> AiO halt, hält ewig oder so ^^

Für die es selber machen möchten -> Sleevegröße 13mm und viel Geduld und vorallem keine Angst haben ^^
Die AiO zu 100% zu entlüften ist quasi fast unmöglich, wer behauptet es geht der soll mir das bitte vor meinen Augen machen ( Corsair ). Ich habe es zu 95% - 97% geschafft, der Rest ist mir eigentlich Wurst denn vom Werk aus ist auch Luft drin. vll. setze ich irgendwann ein AGB noch rein, ob das mir ein Vorteil bringt .... Gluckern hörste nicht und Temperaturen sind sogar niedriger als vorher.

Naja aufjedenfall viel Spaß die es nachmachen wollen, und viel Glück, mein Hobbyraum stand unter Wasser nach der Entlüftungsscheiße. Zumglück Fließen ...

Sleevearbeiten sind nicht fertig, das Netzteil kommt noch.

EDIT:

Verwendet wurden nun für den MOD:

Tüllen
Schlauch 8x3mm ( 8mm ID und 14mm AD )
Laing DDC-1T 12V incl. ACOOL AGB ( Danke an Kroy im Marktplatz )

Bilder sind unten hinzugefügt.



[NiceBlocker]

Sehr gut gemacht , schaut aber etwas komisch Wurstig aus

Ein AGB hilft auf alle Fälle



[renbin]

Ich finde das hast du echt gut hinbekommen. Sieht super aus ! Kannst du mir erklären, wie du das mit dem entlüften hinbekommen hast? ist ja ein geschlossenes System... Wollte auch mal eine AiO auseinder bauen... Aber das mit dem Entlüften hat mich dann davon abgehalten



[swat23052]

Ich hab soeben ne Laing incl. AGB im Marktplatz ersteigert, die hänge ich dann einfach dran und lass es auf niedrigster Stufe laufen, da kann die Corsairpumpe den Rest erledigen. Somit wäre die Luft ganz raus.

Naja du nimmst ein Behälter tauchst alles ein und schließt die Pumpe an, und wenn alles voll ist und du alle Luftblasen raus hast dann schließt du das System unter Wasser wieder zusammen.

Schlauchmäsig habe ich rausbekommen das Corsair Silikonschläuche nutzt, ich habe welche bei eBay gefunden, am besten in Rot
Silikonschlauch, Unterdruckschlauch, 1m ID=8mm, Rot, Steuerleitung, LLK | eBay

oder doch Giftgrün zu Rot Schwarz
http://www.ebay.de/itm/8mm-GRUN-TOP...344a970&pid=100005&rk=4&rkt=5&sd=221187091412

kommen demnächst dann neue Bilder ^^



[swat23052]

Also wer ein Transparenten Schlauch sucht mit so kleinem Innendurchmesser aber mit großem Außendurchmesser, der soll mal hier vorbei schauen -> https://www.esska.de/esska_de_s/PVC-Druckschlauch-Durchmesser-2-60mm-702101000099-3410.html

Sehr schwer zu finden muss ich sagen ^^

Pumpe ist unterwegs, Schlauch und Tüllen usw. von Aquatuning auch. Mal sehen wie das insgesammt wird am Ende.



[swat23052]

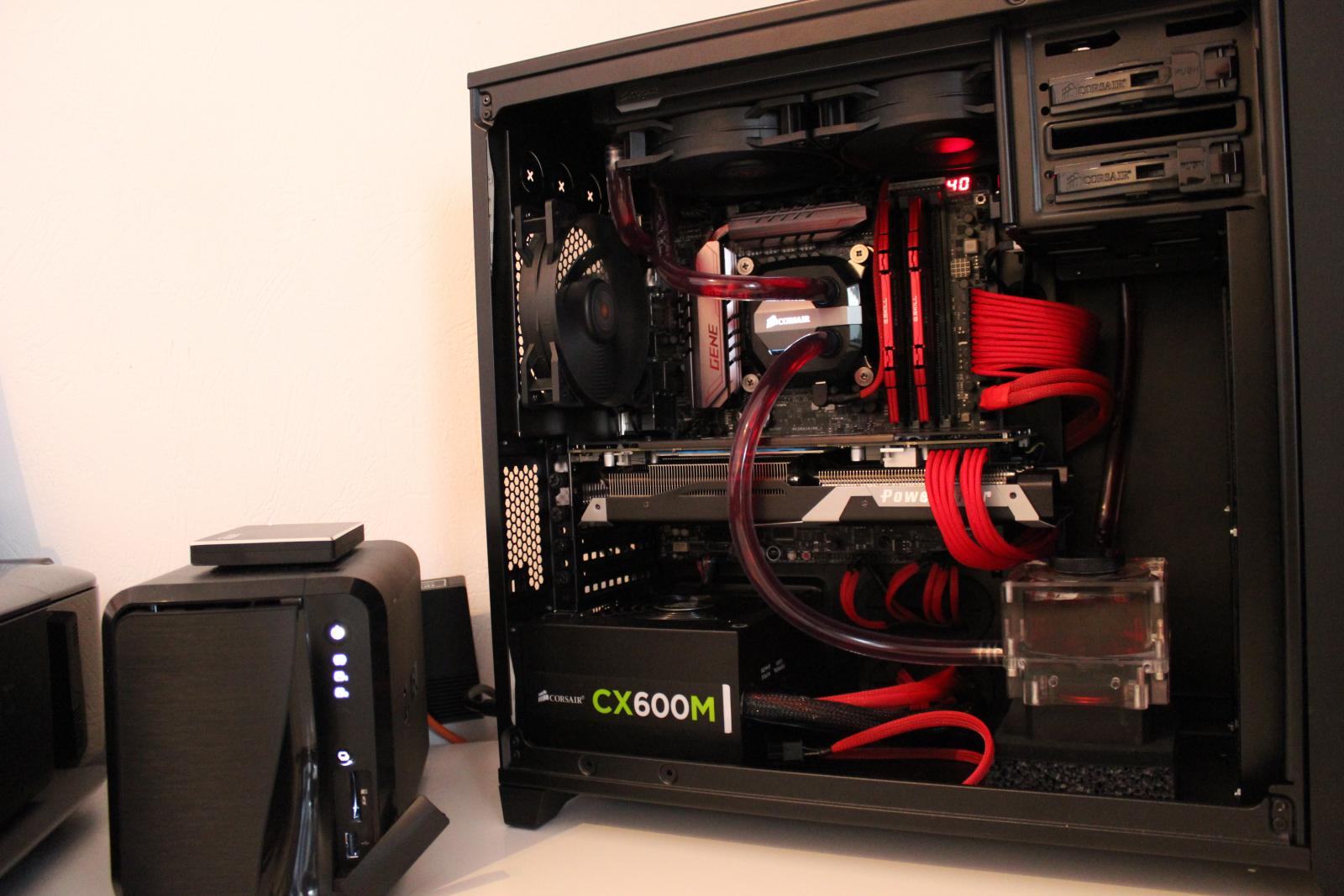

So LAING incl. AGB ist eingebaut, sieht super aus. Mehr mach ich nicht, die Pumpen vertragen sich gut.
Die Transparenten Schläuche von ESSKA mit 8mm ID / 14mm passen einwandfrei, bräuchte noch eure Tipps zwecks roter Farbe.



[bundymania]

Ich kann diese LMF empfehlen, gut und günstig. Die hatte ich damals im LianLi G70B Build im Einsatz

Lebensmittelfarbe flüssig Kirschrot (35,00 EUR/100ml) | eBay

https://www.youtube.com/watch?v=ofEWhTqjh5o



[swat23052]

Cool Danke, wird bestellt ! Auf Bundymania ist immer verlass
Bilder kommen noch nach ...



[P4LL3R]

Welche Lüfter hast du eigentlich auf der H100i? Ich hab mir jetzt eine H115i bestellt und hab gelesen, dass die Originallüfter extrem laut sind. Die Lüfter auf deinen Bildern schauen aus wie BeQuiet Pure Wings. Sind die für die Wasserkühlung gut geeignet?



[swat23052]

Ja sind die Pure Wings. Naja viele meinen das muss absolut Dicht sein, PCGH hat es mal getestet 1°C unterschied, auf die scheiß ich wenn ich Leise unterwegs sein möchte.



[P4LL3R]

Alles klar, danke! Dann werd ich die auch mal testen.



[swat23052]

Also ich hab mal versucht alles auf die Linse zu bekommen, wenn ich später mal Lust habe in Tageslicht Fotos zu machen dann mache ich das.

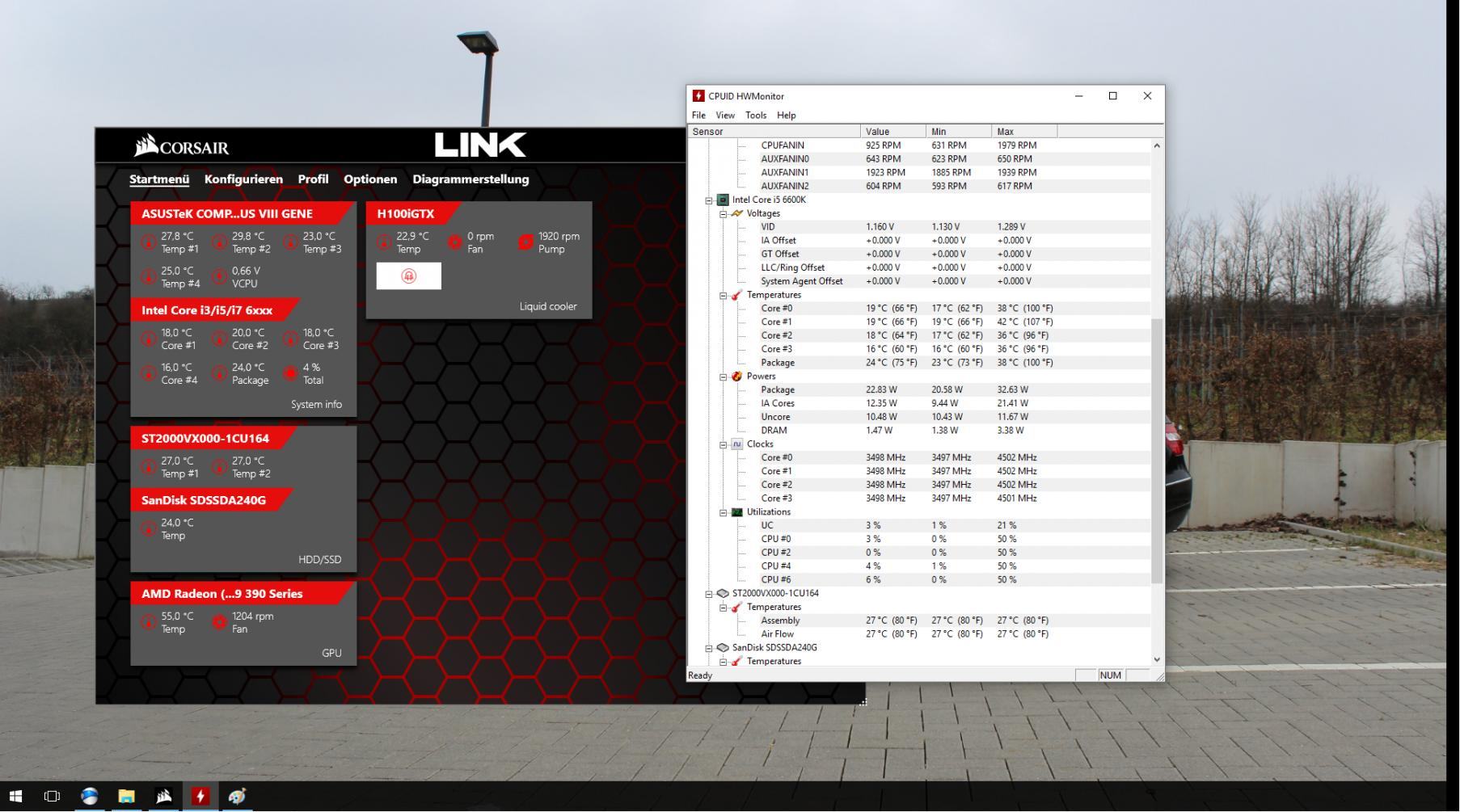

Fakt ist, nie wieder AiO, jetzt ist aber alles wieder cool Positiv an der Sache ist, der Corsair Kühler, mit dem kann ich die Wassertemperatur auslesen und das Corsair Logo leuchtet Rot wenn 40°C Wassertemp erreicht sind das wars auch . . . .

Ich empfehle euch immer eine Custom Kühlung, das war für mich eine Lehre. Die AiO habe ich trotzdem schön hin bekommen, mir gefällt es.

Muss noch etwas an den Kabel machen und den Schlauch hinten an der Rückwand verstecken und dann kann ich endlich mal Zocken anstatt immer etwas Rechner zu machen

Verwendet wurden nun:

Tüllen
Schlauch 8x3mm ( 8mm ID und 14mm AD )
Laing DDC-1T 12V incl. ACOOL AGB ( Danke an Kroy im Marktplatz )



[P4LL3R]

Danke für den Bericht. Ich überleg auch schon, ob ich nicht die H115i stornieren soll und selbst eine zusammenbaue. Denn bevor ich ein Spielzeug um 150€ kauf, nimm ich gleich was brauchbares um 300-400€ und bin dann zufrieden.



[swat23052]

Du wirst nicht einmal 200€ brauchen, glaub mir. Ich kann dir mal was zusammenstellen das ist meiner Meinung nach 1000x besser wie eine AiO ^^

Ich habe jetzt einfach das Beste daraus gemacht und es verbessert und dabei ein redundantes System gebaut falls eine Pumpe abschmiert, das war zwar so nicht geplant aber nun ist es da.

Wenn ich überlege das ich noch 2x Lüfter gebraucht habe und alles zusammenrechne ist das AiOCustom teurer gewesen als wenn ich eine selber baue.

Ich muss aber sagen, alles ist nun absolut leise das gefällt mir sehr gut

Was ich wahrscheinlich noch mache ist das ich die Pumpe in den Shoggy einnisten werde damit man den unteren Teil nicht sieht. Der Shoggy ist Dick genug um es aufzunehmen und noch zu dämmen, wobei ich sagen muss die Pumpe läuft am unterstem Limit.



[P4LL3R]

Ich wäre dir sehr dankbar, wenn du mir was zusammenstellen könntest. Es soll ein 5960X damit gekühlt werden, später vielleicht auch eine Grafikkarte. Das Gehäuse ist ein Fractal Define R5, vorne passen zwei 140mm Lüfter rein, oben 3.
Kannst mir auch gerne ein PN schicken, damit wir hier nicht zu sehr vom Thema abkommen



[buxtehude]

dafür kannst du auch hier im wakü unterforum einen eigenen thread eröffnen, dann bekommst du eine kaufberatung de luxe



[P4LL3R]

Danke, werd ich gleich machen
swat23052 hat mir zwar schon eine Zusammenstellung gemacht, aber ein eigener Thread kann ja nicht schaden.



[swat23052]

Was sagt ihr zum neuen Kontrast? ^^



[P4LL3R]

Mir hat es vorher besser gefallen. Blau/Rot passt meiner Meinung nach nie.



[bundymania]

Wenn weiß auch noch dabei wäre und das grün vom NT Aufkleber weg, dann wäre es imo besser USA oder Frankreich Mod



[swat23052]

Naja die Flagge wollte ich damit eigentlich nicht abbilden ^^
Aber im Real sieht das mit dem Blau viel geiler aus, weiß nicht wieso aber das gefällt mir richtig gut. Mit der Beleuchtung sieht man es auch besser im Dunkeln.

Das Grüne am Netzteil nervt richtig -.-
Nur wer plottet so etwas ...

Achja hinter dem Case ist nun ein 360er Radiator drin, ich suche noch gescheite Kupplungen für oben damit das sauber aussieht ( Gehäuse Ausgang ).
Jedoch wird das schwierig für 8mm ID was zu finden, muss mir also etwas überlegen.

Der wird passiv betrieben, wobei der nicht wirklich warm wird da der 240er alles vorher abführt. Temperaturen sind trotzdem 5-10°C gesunken. Wassertemperatur bleibt auch bei 35°C(Volllast) Prime95 ich denke das dass in Ordnung ist.

Ansonsten bin ich jetzt zufrieden, die Pumpen laufen so leise vor sich hin Und das System ist nun Redundant ^^

Wenn ich Zeit habe mache ich Morgen mal draußen Bilder, wo die Spiegelreflex ihre Power zeigen kann ^^
Habe Heute noch paar Verbesserungen vorgenommen.



[bundymania]

Nen anderen NT Sticker kann dir moddingstylez anfertigen in der Farbe deiner Wahl



[swat23052]

Ui okay, danke werde ihn mal anschreiben :=)



[swat23052]

Ich wollte mal hinzufügen das die Schläuche von ESSKA (Petzetakis) sehr gut sind.

Habe 8mm ID auf eine 11mm und 12mm Tülle mit einem Haarföhn stecken können, und das ist Bombenfest. Materialschwäche habe ich nicht wirklich feststellen können, kann man biegen an der Tülle ohne Ende das reist definitiv nicht.

Links 12mm Tülle und Rechts 11mm Tülle. Biegeradius könnt ihr selber entscheiden obs gut ist, finde es sehr gut.

Also an alle die ihre AiO Corsair umbauen möchten .... 8mm Tüllen sind nicht Pflicht. Finde meine alten 11mm und 12mm sogar stabiler als die 8mm die ich gekauft habe ^^ Nachteil, nie wieder entfernbar

Jetzt bräuchte ich noch ein Kühler für meine Graka ^^
