Corsair Carbide 500 R und sinnvolle Lüfterpositionierung

[hunter1989]

Hallo zusammen,

baue mir gerade einen PC auf Basis eines Corsair Carbide 500 R in Verbindung mit nem Asrock H97 Pro 4 Board auf.

Da ich eine R290 x nutzen werde und daher etwas höhere Anforderung an die Gehäuselüftung gestellt sehe, habe ich bis jetzt folgende Lüfter montiert:

Gehäusestandard:

2x120mm in der Faceplate (holt Luft von vorne rein)
1x120mm in der Backplate ( bläst abwärme nach hinten)
1x 200mm Seitenwand

Zusätzlich von mir ergänzt:
2x140mm Silent Wings 2 "oben" unter der Decke (bläst abwärme nach oben raus)
1x120mm Corsair am Boden zwischen NT und HDD Schacht (holt Luft von unten rein)

Allerdings gibt mir das Board (noch) ein paar Rätsel bzgl. der korrekten Anschlussweise auf.

Es sind vorhanden (die zahlen sind doe belegung laut MB handbuch):

1-Power Fan connector 1 (pwr fan 1)
7-Chassis Fan connector (cha fan 2)
14-CHassis Fan connector (cha fan 1)
24-CPU Fan connector (cpu fan 1)
26 CPU Fan Connector (cpu fan 2)

CPU fan connector 1 ist klar, da hätte ich jetzt aus reflex meinen macho 2 angeschlossen.

Ich habe aber noch
1x hinten
1x vorne (die beiden lüfter sind mit y kabel zusammengefasst, also nur 1 anschluss)
2x oben
1x unten
1x seite

Lüfter kabel, die angeschlossen werden wollen...hat hier jemand ne schlaue Idee ? Ich las mal, dass das Gehäuse ne Lüftersteuerung hat; muss ich dann alle FAN kabel (außer cpu)
irgendwie mit nem adapter zusammen fassen (so wie bereits bei den frontlüftern von werk der fall) ??? Allerdings würden sich dann ja alle lüfter die Spannung teilen ?

Bei den Silent wings sind kabel adapter dabei, wo man entweder 5,7 oder 12 volt (jeweils ein kleiner dreipoliger stecker, so wie die lüfter eben aussehen) einstecken und
auf 4 polige (1 reihe nebeneinander) rauskommt.....

wär cool wenn mich jemand aufklären könnte, bis jetzt hab ich mich immer aufs anschließen der standard lüfter beschränkt


NACHTRAG:

Ich habe gerade CPU und Kühler auf dem MB montiert und mit Entsetzen festgestellt, dass der Macho, bei korrekter Ausrichtung, mit dem hinteren Gehäuselüfter kollidiert....

Jetzt bleiben mir drei Optionen:

1. Macho entgegen der Betriebsanleitung so montieren, dass die Kühlrippen um 180 Grad gedreht werden und der Kühlblock mit der schmaleren Seite Richtung Backplate zeigt (dann auch den Radiator logischerweise auf die dann in Richtung Ram zeigende Seite montieren wie vorgesehen)...
2. Den hinteren Gehäuselüfter (120 mm) rauswerfen und hoffen, dass die 2x 140 silent wings im deckel und der 200mm von der seite die abwärme nach oben raus verfrachtet kriegen
3. Standardlüfter montieren (xeon e3) und davon ausgehen, dass die cpu auch so genug gekühlt wird

Bitte um schnelle Hilfe.



[hunter1989]

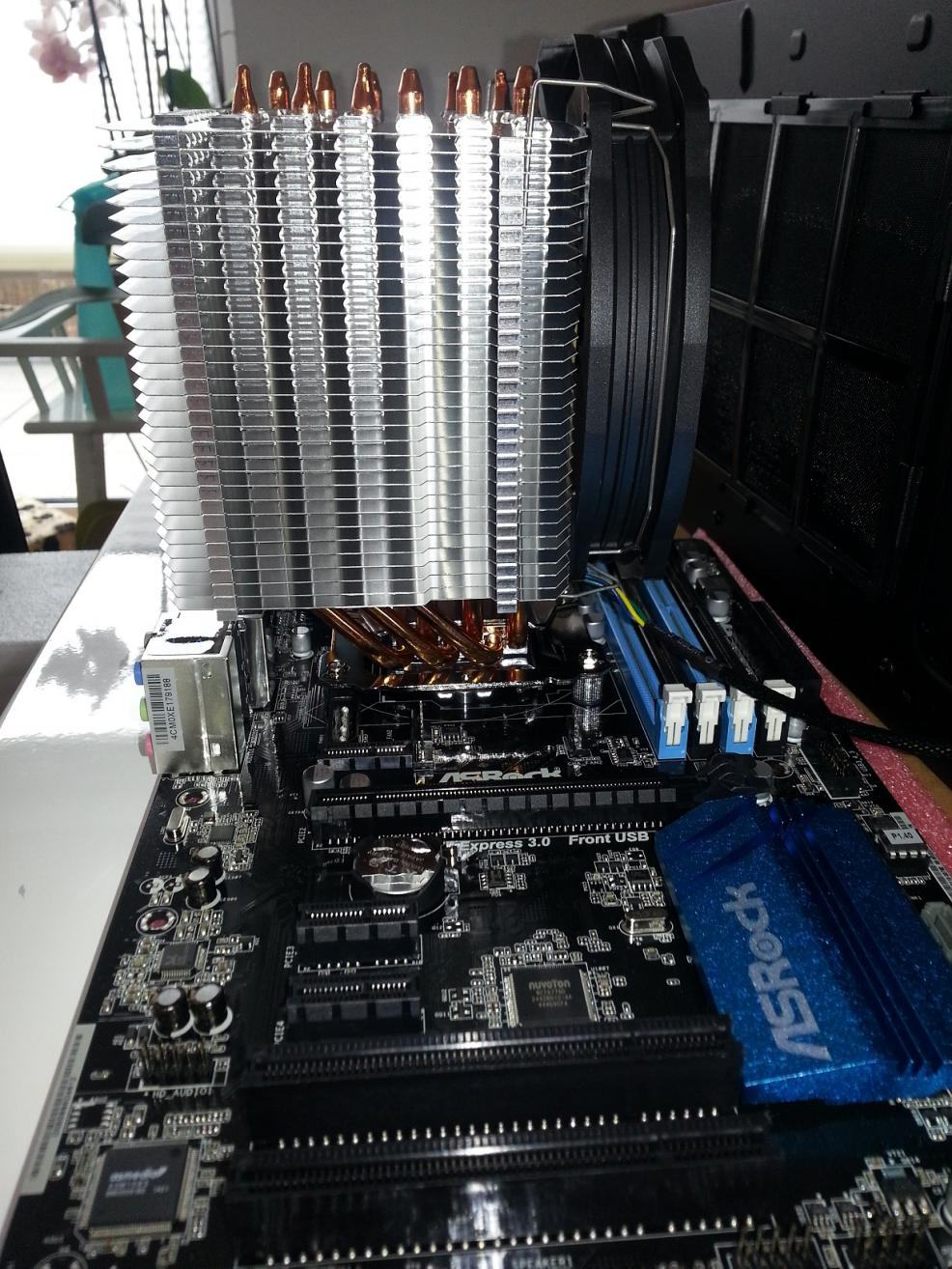

...bin mir halt nicht sicher, wie das mit den heatpipes am lüfter aussieht; an der einen seite (die, die auf dem bild in richtung ram zeigt) verlaufen die ja gerade nach oben; an der anderen seite schräg -
es ist jetzt unklar, ob ich die kühlrippen einfach so drehen kann, dass dann der radiator an der seite mit den schrägen pipes sitzt.



[AlterMannLbyd]

Hallo,
den CPU Kühler würde ich , so wie du schreibst um 180° drehen und den Lüfter (Radiator??) auf der RAM Seite anbauen, dem Kühler ist es eigentlich egal wie rum er drauf sitzt nur die Speicher sind vielleicht ein Problem propiers aus.
Zur Gehäuse Lüfter Steuerung: Ich würde die Steuerung vom Mainboard für Alle Gehäuse Lüfter verwenden (mit ein oder zwei Y Adaptern) zwei Lüfter an einem Port geht Problemlos.
Denn 2ten CPU lüfter Port nimmst du für denn Lüfter Rückseite Oben Raus, der Rest ist dir überlassen Mainboard regelt eh nur mit 1nem Kreis für Alle Lüfter (jedenfalls habe ich noch nix anders gesehen).
Lüfter Anordnung: Unten und vorne Rein. Oben hinten und Rückwand oben Raus. Den Oben Vorne würde ich weglassen der gräbt nur dem CPU Kühler die Luft ab.
Den Seiten Lüfter musst nicht unbedingt einbauen. Kann auch sein das der mehr schadet als nutzt > AirFlow.
Hier noch was zum lesen ist zwar schon älter.... Einsteiger-Tutorial: PC-Luftkühlung richtig planen und zusammenbauen (Teil 1) - Einführung und Übersicht

Mir fällt gerade ein das Gehäuse oder besser gesagt die mit gelieferten Lüfter haben, glaube ich, Spezial Stecker warum auch immer?? Wen`s noch so ist kannst du entweder Umbauen, Stecker tauschen, Die gute alte Lüsterklemme tuts hier auch oder benutz die Gehäuse Steuerung weiterhin für die Corsair Fans.
Wobei die Lüfter nicht so toll sind wenn du dir noch mal 2 BQ orderst hast du´s leiser

P.S. wenn du Lüfter über Y Kabel betreibst am besten vom selben Typ und selben Größe. Die Adapter geben nur 1 Drehzahlsignal ans MB (geht nur so, 2 Signal an 1Port geht nicht) und wenn zwei verschiedene Fans angeschlossen sind ist das unschön.
