Warum ist die WLP in kleine Quadrate aufgeteilt und nicht vollflächig? Hat das einen besonderen Grund?
Schablone/stencil aus Edelstahl. Die Stege dazwischen dienen der Stabilität. Des weiteren stellt dies auch sicher, dass eine gleichmäßig dicke Schicht aufgetragen wird. Bei einer großen Öffnung würde der Squeegee das nicht hinbekommen. Bei Interesse kann ich mal ein Bild von so einer Schablone posten. An sich auch gut ersichtlich aus den APNs der Hersteller:
https://www.infineon.com/dgdl/Infin...N.pdf?fileId=db3a304412b407950112b40ed3f71297
Vorteil gegenüber Silkscreen ist, dass das Werkzeug (Schablone mit Rahmen) wesentlich preiswerter und schneller lieferbar ist. Prozesssicherheit/Reproduzierbarkeit ist gegeben.
Hat jedoch auch Nachteile so ist der Prozess deutlich stärker abhängig von der Konsistenz der Wärmeleitpaste (somit auch Temperatur da nicht alle Fabriken beheitzt sind) bzw. es können oder müssen andere Pasten verwendet werden als beim Silkscreen oder Rollen. Der ganzen Spaß gilt natürlich auch für Lötpaste die das gleiche Prinzip, Werkzeug und Maschienen verwenden.
So eine Edelstahlschablone mit Rahmen für die Produktion gibt es für $10, für Zuhause ohne Rahmen ab $7+Versand:
https://cart.jlcpcb.com/quote?order...ilWidth=100&stencilLength=100&stencilCounts=5
Zuhause ist das primär eine Spielerei. Eine gute, gleichbleibende Abdeckung des IHS mit Wärmeleitpaste kann auch anders erreicht werden. Legt man Wert darauf, dass keine Wärmeleitpaste sich seitlich rausdrückt und sicher gehen will immer die "perfekte" Menge Wärmeleitpaste aufzutragen lohnt sich sowas auch für das häusliche PC basteln.
Bezüglich der Dicke müsste ich mal meine alten Bestellungen durchsehen. Könnte 0,2mm sein.
Mit 157mm Höhe hört sich der Valkyrie Vind SL125 mit dezentem RGB und Topplate wie gemacht an für ein CoolerMaster NR200P.
CPU: Ryzen 5 7600
Kühler die zum Vergleich vorhanden sind:
Thermalright Pearless Assasin 120. Perfekter Vergleich für einen Kühler der es mit Spitzenmodellen der Konkurenz aufnehmen soll und äußerst beliebt für ITX.

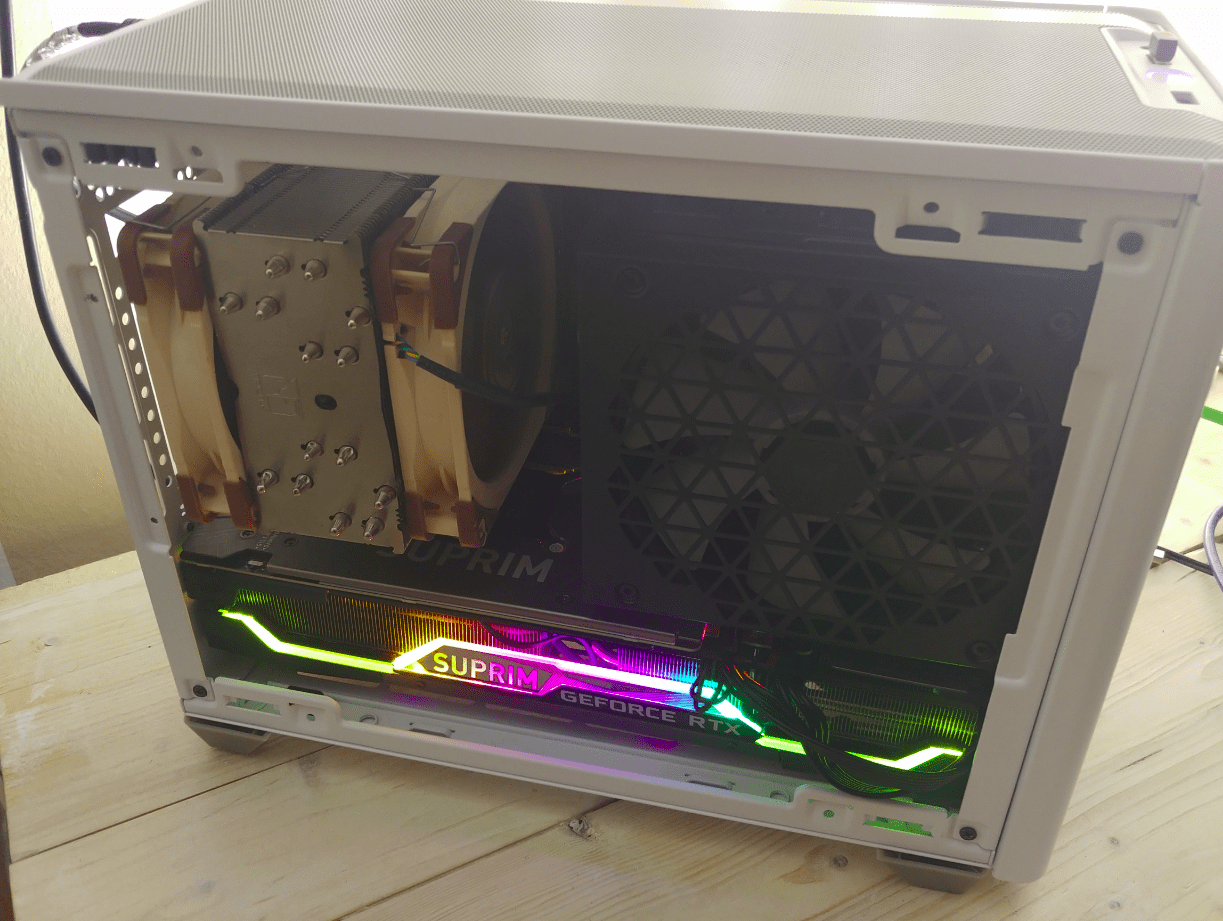

Noctua U12A mit AM5 offset mount. Aktuell im PC montiert (momentan falsch montiert [Rückseite idealerweise als Ansaugung/Frischluft] und noch ohne offset mount). Der beste Kühler von Noctua der noch in ein stock NR200P passt.
Noctua NH-D15 Galt lange als einer der besten Kühler.
Auch eine 3D-Datei zum Drucken von Abdeckungen erstellen. Kann dann jeder für custom top plates verwenden (resin-Art, Reliefs, etc.)
