Custom AGB für ACL DC-LT

[fexxianosch]

Hallo allerseits,

Da ich bzgl. AGB für mein künftiges Gehäuse (Komplett Custom) keines mit akzeptablen Maßen gefunden habe, habe ich einfach mal selber einen designed, denn das Material hatte ich noch herumliegen. Es geht dann nächste Woche in die Werkstatt und ab auf die CNC

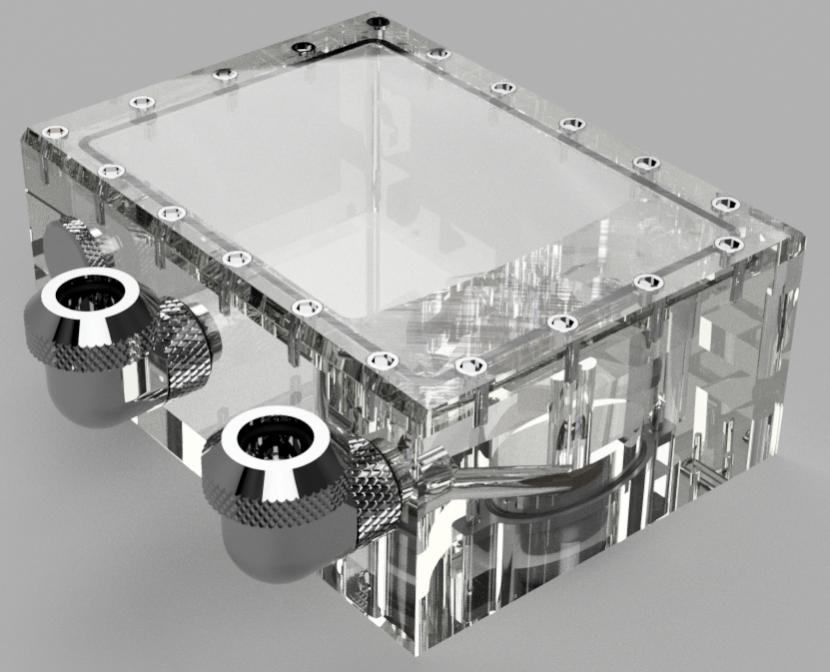

Beispielrendering (Abmessungen sind 50 mm x 90 mm x 120 mm):



Die Pumpe sitzt hinten drinne, und es folgen definitiv mehr Renderings... (dauern nur leider immer 30 min pro bild -.-)

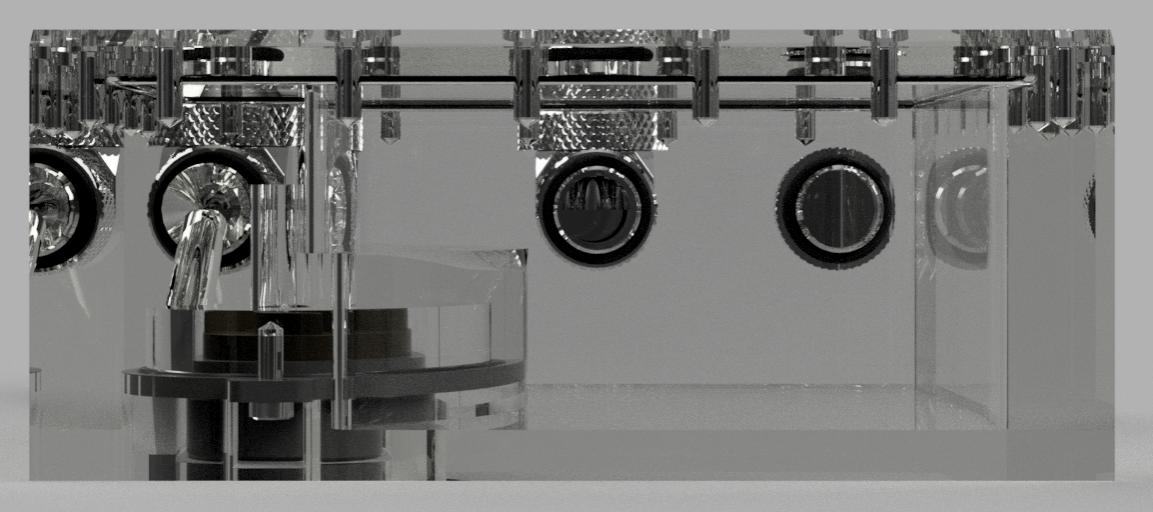

edit: Frontansicht, in der Position wird die auch montiert.

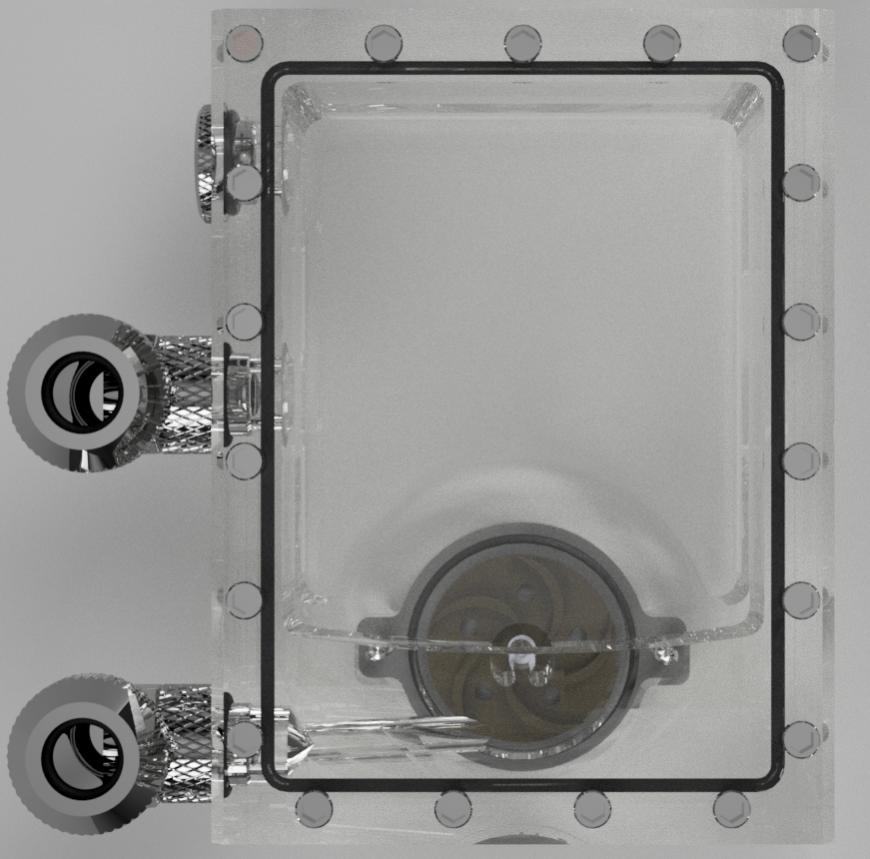

edit2: Seitenansicht, hier kann man die Lage der Pumpe dann doch besser erkennen.



edit3: Ohne Deckel mit Sicht auf Stufe.



Meinungen, Kritik, etc. gerne!

fexxianosch



[NeronMk]

Kritik? Ganz ehrlich die Pumpe. Ich hatte die Pumpe im System. Erstens war die zu laut - ein wirklicher Krachmacher. Gedrosselt kam dann hinzu, dass die einfach viel zu schwach war das System bestehend aus CPU-Kühler, NB-Kühler und Radiator zu entlüften.

Ich würde wechseln auf eine unwesentlich größere DDC310.

Falls du doch die DC-LT benutzen möchtest, würde ich am Einlass noch ein Fallblech einplanen, sodass eventuelle Blasen nicht wieder in die Pumpe gesogen werden wie beim Befüllen.



[fexxianosch]

Wegen der Pumpe mach ich mir keine Sorgen, es werden 2 getrennte Kreisläufe für CPU & GPU mit je einer Pumpe, aber trotzdem danke für den Ratschlag, ggf. werde ich dann einfach neue AGBs bauen, wenn ich gar nicht zufrieden sein sollte

Bezüglich des Fallbleches, wird auf jeden Fall hinzugefügt, muss nur schauen wie ich das geschickt verbauen kann.



[snipez.o7]

Gefällt mir. Wäre denn aber nicht der Anschluss zum befüllen on Top etwas praktischer? Kommen dann beide AGBs über- oder nebeneinander?



[VDC]

Schau dir mal, wie es beim Swiftech MCRes gemacht ist.

Worum geht es beim Selbstbau? Kompakt in jeder Hinsicht?



[fexxianosch]

Gefällt mir. Wäre denn aber nicht der Anschluss zum befüllen on Top etwas praktischer? Kommen dann beide AGBs über- oder nebeneinander?

Übereinander, weshalb oben nicht so gut ist ^^

Schau dir mal, wie es beim Swiftech MCRes gemacht ist.

Worum geht es beim Selbstbau? Kompakt in jeder Hinsicht?

Uuuuh das ist doch denk ich mal optimal, das lässt sich ohne Probleme einbauen
Danke, super Tipp!
edit: geht sowohl um Design als auch passende Maße um trotz Kupferverrohrung genug Platz zu haben ^^
werde die Tage mal Fotos vom geplanten Gehäuse reinpacken.



Zum Arbeiten in der Werkstatt... wenn man Softwareentwickler ist und wegen einem Release Überstunden machen muss, weil der Chef zu knapp kalkuliert hat -.-
Damn it, ich würde viel lieber basteln xD
