DAN A4-SFX das kleinste Gaming-Gehäuse der Welt
- Ersteller bigdaniel
- Erstellt am
Undercover
Experte
- Mitglied seit
- 20.09.2022
- Beiträge
- 848
Ging das Loki problemlos rein? Wie hast du es eingebaut?
wie @mrcoconut schon geschrieben hatte hab ich leider den Thread verfehlt, ich meinte das C4.
Sorry, wohl die falsche Uhrzeit
Guten Morgen Sascha, beim Blackridge gab es eine fehlerhafte Charge - bei der war der Boden nicht ordentlich mit den Heartpipes verlötet.
Kann es sein das ihr einen dieser Charge habt? Würde zur Zeitlichen Einordnung der CPU passen...
Der Blackridge bekommt den R5 1600 sehr gut gekühlt, die CPU und den R7 1700 habe ich zum Start der Ryzen Ära sehr gerne genommen.
Ich habe hier - letztens auch schon erwähnt - noch einen Blackridge der 2. Version rumliegen, den könntest du kostenlos (gegen Versandkostenübernahme) kriegen.
LG Marti
P.S: Heiß werden die Kollegen dennoch immer, vor allem wenn die CPU tatsächlich 100% ausgelastet wird. Beim Video schauen ist das aber echt sehr sehr merkwürdig. Weiterhin: Den Lüfter des BR habt ihr so gelassen wie er war? Dann zieht er nämlich Innenluft und drückt die nach außen... keine gute Idee in nem A4 V2 wo es keine Bodenlüfter gibt und der Lüfter quasi alles an Innenwärme durch die Lamellen befördert.
Hallo Martin,
vielen Dank für deine Hilfe. Den Rechner habe ich so bekommen, dass heißt ich weiß nicht wie der Lüfter montiert ist. Ich vermute aber, dass dieser die Luft von innen nach außen zieht, weil das Gehäuse sehr heiß ist.
Dein Angebot für den BR würde ich sehr gerne annehmen. Vielen Dank dafür.
VG Sascha
vielen Dank für deine Hilfe. Den Rechner habe ich so bekommen, dass heißt ich weiß nicht wie der Lüfter montiert ist. Ich vermute aber, dass dieser die Luft von innen nach außen zieht, weil das Gehäuse sehr heiß ist.
Dein Angebot für den BR würde ich sehr gerne annehmen. Vielen Dank dafür.
VG Sascha
Hast eine PN
So, Paket ist fertig und geht Montag los.

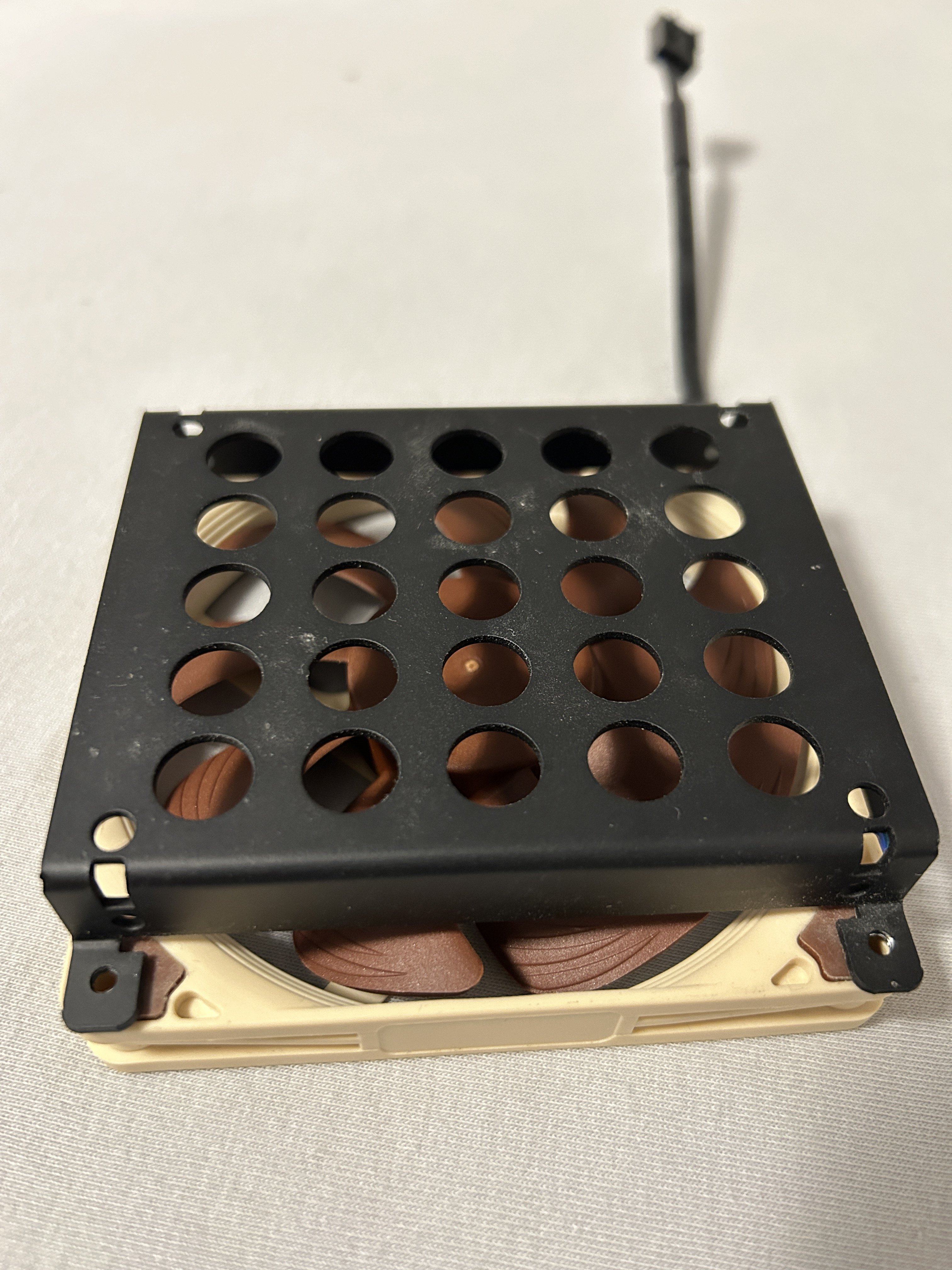

Das Gitter ist die Halterung für SATA SSDs - die kannst du quasi weglassen wenn du sowas nicht hast. 😁
Der Luftstrom wäre dann auch ergiebiger 😁.
Hier findest du die Anleitung zur V2 https://www.dan-cases.com/downloads/a4sfx_manual2.0.pdf
VG 🙂✌️
Zuletzt bearbeitet:
Ich würde den/die Bodenlüfter immer ausblasend montieren, da im A4 zu wenig Volumen für die einblasende Frischluft wäre. Diese würde dann einfach vom NT und der GPU zu sehr blockiert. Die Abwärme (vorallem die der GPU) muss einfach raus. Ein Black Ridge mit einsaugendem Lüfter versorgt die CPU und den Rest des MBs schon mit genug Frischluft. M2 Heatsink und CPU Frame können die gesamten Temps nochmals reduzieren. Hab alle Möglichkeiten mit meiner Combo getestet und @Pirate85 hat mir da mit seiner Erfahrung den optimalen Weg geebnet.
So, Paket ist fertig und geht Montag los.
das Paket ist angekommen. Vielen Dank.
Gruß
Sascha
Hallo Sascha,
da der Black Ridge von unten verschraubt wird https://www.alpenfoehn.de/images/Pr...en/BlackRidge/ManualBlackRidge_12_06_2019.pdf kommst du um einen Ausbau des Mainboards nicht herum.
Lass vorher der Demontage des Kühlers mal 10 Minuten Prime95 oder Cinchbench All-Core laufen, damit die aufgetragene Paste geschmeidig wird und du den Kühler leichter von der CPU bekommst.
Vor dem Einsetzten der neuen CPU ein Clear CMOS durchführen. Wie du das machst steht in der Anleitung des Mainboards.
Die Kombo mit neuer CPU im fliegenden Aufbau auf Funktion testen. Nicht das es zu Problemen kommt und du wieder Alles ausbauen musst.
VG 🙂✌️
da der Black Ridge von unten verschraubt wird https://www.alpenfoehn.de/images/Pr...en/BlackRidge/ManualBlackRidge_12_06_2019.pdf kommst du um einen Ausbau des Mainboards nicht herum.
Lass vorher der Demontage des Kühlers mal 10 Minuten Prime95 oder Cinchbench All-Core laufen, damit die aufgetragene Paste geschmeidig wird und du den Kühler leichter von der CPU bekommst.
Vor dem Einsetzten der neuen CPU ein Clear CMOS durchführen. Wie du das machst steht in der Anleitung des Mainboards.
Die Kombo mit neuer CPU im fliegenden Aufbau auf Funktion testen. Nicht das es zu Problemen kommt und du wieder Alles ausbauen musst.
VG 🙂✌️
Zuletzt bearbeitet:
Und den Kühler drehend abziehen - nicht einfach nur nach oben. Sonst hast du mit etwas Pech trotz der Maßnahmen die @mrcoconut genannt hat die CPU am Kühler hängen.
LG Marti
LG Marti
An die, die meinen Post eben noch gesehen haben: Ich kläre erstmal ab ob das überhaupt passt - nicht das einer bestellt und dann passt das Board nicht...
Aber cool wäre es schon. ☺️ (Wenn nicht dann vielleicht im A4 2.0?)
LG Martin
Aber cool wäre es schon. ☺️ (Wenn nicht dann vielleicht im A4 2.0?)
LG Martin
Die erste "Antwort" auf meine Anfrage hatte schonmal nichts mit meiner Frage zu tun... hab sie nochmal vereinfacht gestellt - hoffentlich kommt da ne ordentliche Antwort.
Edit: @bigdaniel: Da das Board nur den alten internen USB C Header hat, passt der vom V4 an die Front vom V4.1?
Wenn ja: hast du zufällig noch ein entsprechendes Kabel auf Lager?
Ansonsten nehme ich so nen Adapter wie @Skip2baloo verwendet hat.
LG Marti
Edit2: Hier nen Installationsvideo in ein NR200P wo man bissle mehr sieht (Man beachte das Ende - die GPU läuft bestimmt ohne Stromversorgung
)... bin mir nicht sicher, könnte aber passen.
Edit3:
A4 V4.1 ist schon mal bestellt. 🤣
Edit4: Das Board auch
Edit5: In der FAQ wurde jetzt auch ein Punkt "F6" mit eingefügt - Board hat mit Kühler 37mm Höhe (Also komplette Höhe Board ink. Kühler), also passt perfekt . - lasst mich das bitte aber erstmal ausprobieren nur um 100% sicher zu gehen. Ich werde - logischerweise - hier berichten.
Edit6: Nur weil ich eben gefragt wurde wie ich darauf komme dass das mit 37mm Höhe rein passen soll, wenn doch das Board 37mm hoch ist und nen 120x15mm Lüfter damit zusammen auf 52mm kommt = nicht ins A4 passt...
Normales ITX Board:
Eine AM4 CPU hat eine Höhe von 4,5mm (PCB+IHS) - dazu 2,9mm Sockel in Höhe wo die CPU eingesetzt wird = 7,4mm Sockel+CPU - das mal mit dem BlackRidge kombiniert der 47mm Höhe hat = 54,4mm Höhe für die Komplette Einheit von Sockelboden bis Oberseite des BlackRidge - die Kombination passt ins A4 mit 1mm Luft zum Seitenpanel.
BD770i = 37mm + 120x15mm Lüfter = 52mm Höhe = 2,4-3,4mm Luft zum Seitenpanel.
Ich hoffe ich konnte helfen.
Aber nochmal: Bitte lasst mich das erst verifizieren.
Edit: @bigdaniel: Da das Board nur den alten internen USB C Header hat, passt der vom V4 an die Front vom V4.1?
Wenn ja: hast du zufällig noch ein entsprechendes Kabel auf Lager?
Ansonsten nehme ich so nen Adapter wie @Skip2baloo verwendet hat.
LG Marti
Edit2: Hier nen Installationsvideo in ein NR200P wo man bissle mehr sieht (Man beachte das Ende - die GPU läuft bestimmt ohne Stromversorgung
)... bin mir nicht sicher, könnte aber passen. Edit3:
👌
A4 V4.1 ist schon mal bestellt. 🤣
Edit4: Das Board auch
Edit5: In der FAQ wurde jetzt auch ein Punkt "F6" mit eingefügt - Board hat mit Kühler 37mm Höhe (Also komplette Höhe Board ink. Kühler), also passt perfekt .
- lasst mich das bitte aber erstmal ausprobieren nur um 100% sicher zu gehen. Ich werde - logischerweise - hier berichten. Edit6: Nur weil ich eben gefragt wurde wie ich darauf komme dass das mit 37mm Höhe rein passen soll, wenn doch das Board 37mm hoch ist und nen 120x15mm Lüfter damit zusammen auf 52mm kommt = nicht ins A4 passt...
Normales ITX Board:
Eine AM4 CPU hat eine Höhe von 4,5mm (PCB+IHS) - dazu 2,9mm Sockel in Höhe wo die CPU eingesetzt wird = 7,4mm Sockel+CPU - das mal mit dem BlackRidge kombiniert der 47mm Höhe hat = 54,4mm Höhe für die Komplette Einheit von Sockelboden bis Oberseite des BlackRidge - die Kombination passt ins A4 mit 1mm Luft zum Seitenpanel.
BD770i = 37mm + 120x15mm Lüfter = 52mm Höhe = 2,4-3,4mm Luft zum Seitenpanel.
Ich hoffe ich konnte helfen.
Aber nochmal: Bitte lasst mich das erst verifizieren.
Anhänge
Zuletzt bearbeitet:
DeathMetal
0815-was-so-läuft-Radio-Pop-Rock

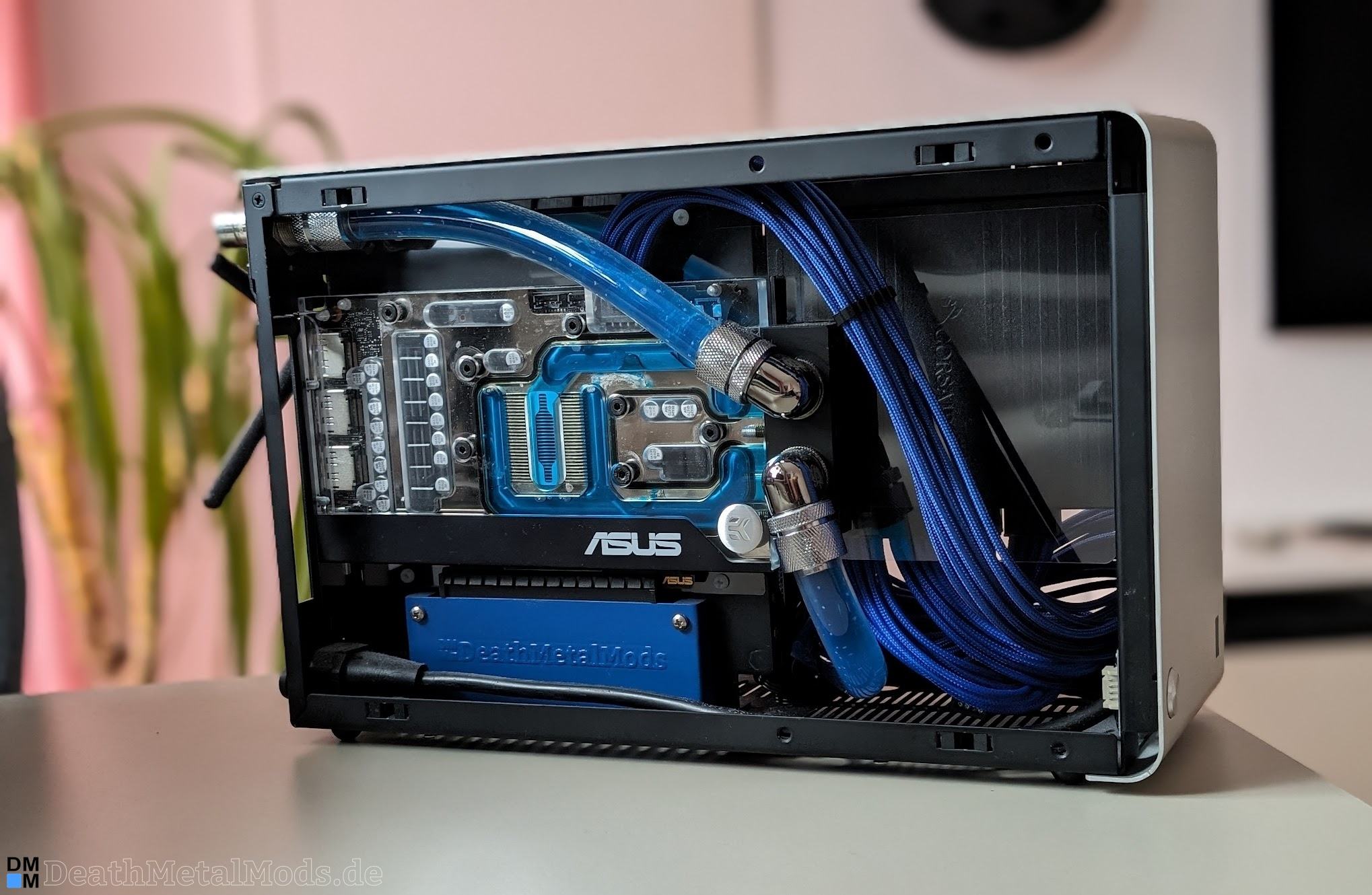

Kleines Update zu meinem A4-SFX. Seit einigen Wochen läuft nun eine 3070 mit vormontiertem EK-Block in der GPU-Kammer:
Würde am Liebsten was dickeres reinstopfen, aber kenne keine wassergekühlte RTX 40xx, die passen würde.
Schönes WE zusammen
Würde am Liebsten was dickeres reinstopfen, aber kenne keine wassergekühlte RTX 40xx, die passen würde.
Schönes WE zusammen
- Mitglied seit
- 06.01.2004
- Beiträge
- 14.116
Tolle GPUKleines Update zu meinem A4-SFX. Seit einigen Wochen läuft nun eine 3070 mit vormontiertem EK-Block in der GPU-Kammer. Würde am Liebsten was dickeres reinstopfen, aber kenne keine wassergekühlte RTX 40xx, die passen würde.
Schönes WE zusammen
kmwteam
Legende
Kleines Update zu meinem A4-SFX. Seit einigen Wochen läuft nun eine 3070 mit vormontiertem EK-Block in der GPU-Kammer. Würde am Liebsten was dickeres reinstopfen, aber kenne keine wassergekühlte RTX 40xx, die passen würde.
Schönes WE zusammen
Ich könnte mir vorstellen das die Frostbite Pro passen könnte.
Viele Grüße
DeathMetal
0815-was-so-läuft-Radio-Pop-Rock
Oh, spannend. Tatsächlich. Danke
Hiho,
ich habe es tatsächlich zum Baumarkt geschafft um kürzere Gewindeschrauben zu besorgen.
Damit habe ich dann das Offset Bracket Kit für den Noctua nutzen können (drei Unterlegscheiben gleichen den Höhenunterschied zu den Noctua Kunststoffhüsen aus).
Damit blieben bei Prime95 inplace vier Kerne bei 89 Grad und vier hatten 86. Lüfter war der flache 120er und ausblasend unter dem Kühler montiert. Etwa 120 Watt wurde verbraucht. Ist schon ordentlich für den Kühler.
Ich habe mich dann aber doch für den Blackridge entschieden, da zwar weniger Kühlleistung aber der 120er ist wenn er auf einem Kühler mit Stegseite zeigt einfach lauter als wenn er mit der Nabe darauf zeigt.
Daher ist es jetzt final der 90er flache unter und der 120er drüber, beide ausblasend geworden. Und für den Noctua mit Lüfter oben hätte ich einen 35 mm Spacer gebraucht. Das sieht einfach nicht so gut aus. So bleibt es bei einem 15 mm.
Ich habe mir dann noch günstig ein kurzes ATX 24 Pin Kabel besorgt, einen 3 gedruckten NT Adapter und Offset für die Grafikkarte. Das Offsetteil für die Grafikkarte habe ich nicht wie vorgesehen montiert sondern umgedreht und musst es dafür in der Mitte durchschneiden. Wie vorgesehen ist der Slot etwas höher und damit wäre die Grafikkarte näher an der Seitenwand gewesen. Die Halterung lässt sich dadurch verdrehen aber sobald die Grafikkarte oben befestigt ist, bewegt sich gar nichts mehr.
Unten habe ich den flachen 90er einblasend montiert und mit einer alten EC Karte den Luftstrom zur Vorderseite der Grafikkarte unterbrochen (passt von der Größe perfekt wenn sie schräg steht). Der Lüfter bläst noch unter die Grafikkarte und das Mainboard, sonst nur die Oberseite Mainboard.
Dann habe ich noch einen 90er schräg montiert so dass er auch Luft von der Grafikkartenseite ansaugt. Hoffnung ist das die Luft die nach unten geht auf die zweite Seite geblasen wird und sich nicht so sehr unten staut.
Final ein 15mm eloxiertes Aluband zurechtgebogen als Abstandshalter. Etwas krude mit zurechtgefeiltem Holz und zwei Schraubzwingen:
Beim Biegen der notwendigen Stufe für unten ist mir dann ein Malheur passiert.
War aber nicht so tragisch wurde später eh mit doppelseitigem Klebeband befestigt.
Habe von den folgenden Schritten leider keine guten Bilder. Ich habe innen auf Gehäusenseite 10 mm Vierkantholz aufgeklebt und dort dann den Spacer. Oben habe ich dann kleine Metallplatten auf das Vierkantholz und auf das Seitenteil Magnete geklebt. Unten ist es Verschraubt mit dem Spacer. Hält sehr gut.
Oben ist die Rundung perfekt. Unten leider ein ticken zu spät. Aber nicht wirklich auffällig.
PS: im smallformfaktorforum hat jemand einen Spacer geruckt womit die 6800xt reinpassen soll:
https://smallformfactor.net/forum/threads/dan-a4-sfx-v4-1.252/post-243985
ich habe es tatsächlich zum Baumarkt geschafft um kürzere Gewindeschrauben zu besorgen.
Damit habe ich dann das Offset Bracket Kit für den Noctua nutzen können (drei Unterlegscheiben gleichen den Höhenunterschied zu den Noctua Kunststoffhüsen aus).
Damit blieben bei Prime95 inplace vier Kerne bei 89 Grad und vier hatten 86. Lüfter war der flache 120er und ausblasend unter dem Kühler montiert. Etwa 120 Watt wurde verbraucht. Ist schon ordentlich für den Kühler.
Ich habe mich dann aber doch für den Blackridge entschieden, da zwar weniger Kühlleistung aber der 120er ist wenn er auf einem Kühler mit Stegseite zeigt einfach lauter als wenn er mit der Nabe darauf zeigt.
Daher ist es jetzt final der 90er flache unter und der 120er drüber, beide ausblasend geworden. Und für den Noctua mit Lüfter oben hätte ich einen 35 mm Spacer gebraucht. Das sieht einfach nicht so gut aus. So bleibt es bei einem 15 mm.
Ich habe mir dann noch günstig ein kurzes ATX 24 Pin Kabel besorgt, einen 3 gedruckten NT Adapter und Offset für die Grafikkarte. Das Offsetteil für die Grafikkarte habe ich nicht wie vorgesehen montiert sondern umgedreht und musst es dafür in der Mitte durchschneiden. Wie vorgesehen ist der Slot etwas höher und damit wäre die Grafikkarte näher an der Seitenwand gewesen. Die Halterung lässt sich dadurch verdrehen aber sobald die Grafikkarte oben befestigt ist, bewegt sich gar nichts mehr.
Unten habe ich den flachen 90er einblasend montiert und mit einer alten EC Karte den Luftstrom zur Vorderseite der Grafikkarte unterbrochen (passt von der Größe perfekt wenn sie schräg steht). Der Lüfter bläst noch unter die Grafikkarte und das Mainboard, sonst nur die Oberseite Mainboard.
Dann habe ich noch einen 90er schräg montiert so dass er auch Luft von der Grafikkartenseite ansaugt. Hoffnung ist das die Luft die nach unten geht auf die zweite Seite geblasen wird und sich nicht so sehr unten staut.
Final ein 15mm eloxiertes Aluband zurechtgebogen als Abstandshalter. Etwas krude mit zurechtgefeiltem Holz und zwei Schraubzwingen:
Beim Biegen der notwendigen Stufe für unten ist mir dann ein Malheur passiert.
War aber nicht so tragisch wurde später eh mit doppelseitigem Klebeband befestigt.
Habe von den folgenden Schritten leider keine guten Bilder. Ich habe innen auf Gehäusenseite 10 mm Vierkantholz aufgeklebt und dort dann den Spacer. Oben habe ich dann kleine Metallplatten auf das Vierkantholz und auf das Seitenteil Magnete geklebt. Unten ist es Verschraubt mit dem Spacer. Hält sehr gut.
Oben ist die Rundung perfekt. Unten leider ein ticken zu spät. Aber nicht wirklich auffällig.
PS: im smallformfaktorforum hat jemand einen Spacer geruckt womit die 6800xt reinpassen soll:
https://smallformfactor.net/forum/threads/dan-a4-sfx-v4-1.252/post-243985
Zuletzt bearbeitet:
Zum Glück hab ich die Macke das nur Zeug ins A4 kommt was auch in die Originalen Abmaße reinpasst.
Sonst hätte mich meine Frau wahrscheinlich schon längst... ... oder schlimmeres.
Diese Woche sollten Riserkabel und moddiy Kabel ankommen, dann fehlt nur noch das Board - der Rest ist komplett im Regal und wartet auf das "Gehirn".
Kann mir eigentlich mal einer verraten wieso es von der aktuellen AMD Grafikkartengeneration keine Dualslot-Karten gibt?
Ne 6800 werde ich mir sicher nicht gebraucht kaufen, außerdem wäre es langweilig dieselbe Karte drin zu haben wie mein Schwagerherz in meinem "alten" A4 V4.1 Build.
Sonst hätte mich meine Frau wahrscheinlich schon längst... ... oder schlimmeres.
Diese Woche sollten Riserkabel und moddiy Kabel ankommen, dann fehlt nur noch das Board - der Rest ist komplett im Regal und wartet auf das "Gehirn".
Kann mir eigentlich mal einer verraten wieso es von der aktuellen AMD Grafikkartengeneration keine Dualslot-Karten gibt?
Ne 6800 werde ich mir sicher nicht gebraucht kaufen, außerdem wäre es langweilig dieselbe Karte drin zu haben wie mein Schwagerherz in meinem "alten" A4 V4.1 Build.
weil die Kühlung dafür eventuell nicht ausreicht.Kann mir eigentlich mal einer verraten wieso es von der aktuellen AMD Grafikkartengeneration keine Dualslot-Karten gibt?
Musst Du mal über den Tellerrand schauen und die hier testen
Wirst schmunzeln, hatte ich tatsächlich überlegt. Die Frage ist halt: Reicht mir die Leistung für 3440x1440... das war schon mit der 4070 nicht das Gelbe, atm werkel ich hier auch mit ner 4070 ti rum - grad bei No Mans Sky gibt dann aber hin und wieder schon nen vollen Vram.
Ein Teufelskreis.
Die 4070 ti hier ist von Inno3D und die hat auch Dualslot - bei 285W.
Ein Teufelskreis.
Die 4070 ti hier ist von Inno3D und die hat auch Dualslot - bei 285W.
