Hey liebe HWLuxxies,
das hier ist mein erstes WaKü Projekt, allerdings habe ich mich relativ lange darauf vorbereitet und schon ein wenig Wissen zusammengetragen.
Ich werde hier meine Pläne zusammenfassen und Verbesserungsvorschläge und Ideen aufnehmen. (sofern sie mir zusagen
)
Ansonsten könnte ich mir vorstellen das der ein oder andere vllt. etwas für seine eigenen Projekte mitnehmen kann.
Hardware
[blockquote]
Nur als grobe Orientierung (Gaming PC mit gutem OC), keine dieser Komponenten ist bisher gekauft:
Das Mainboard könnte in diesem Fall die Steuerung der Pumpe übernehmen und bietet noch andere Spielereien wie VRM Kühler von EK und OC Hilfen, die ich auch reichlich nutzen will.
Leistungsaufnahme könnte durchaus hoch sein, Kühlfläche ist also nötig.[/blockquote]
Gehäuse
[blockquote]

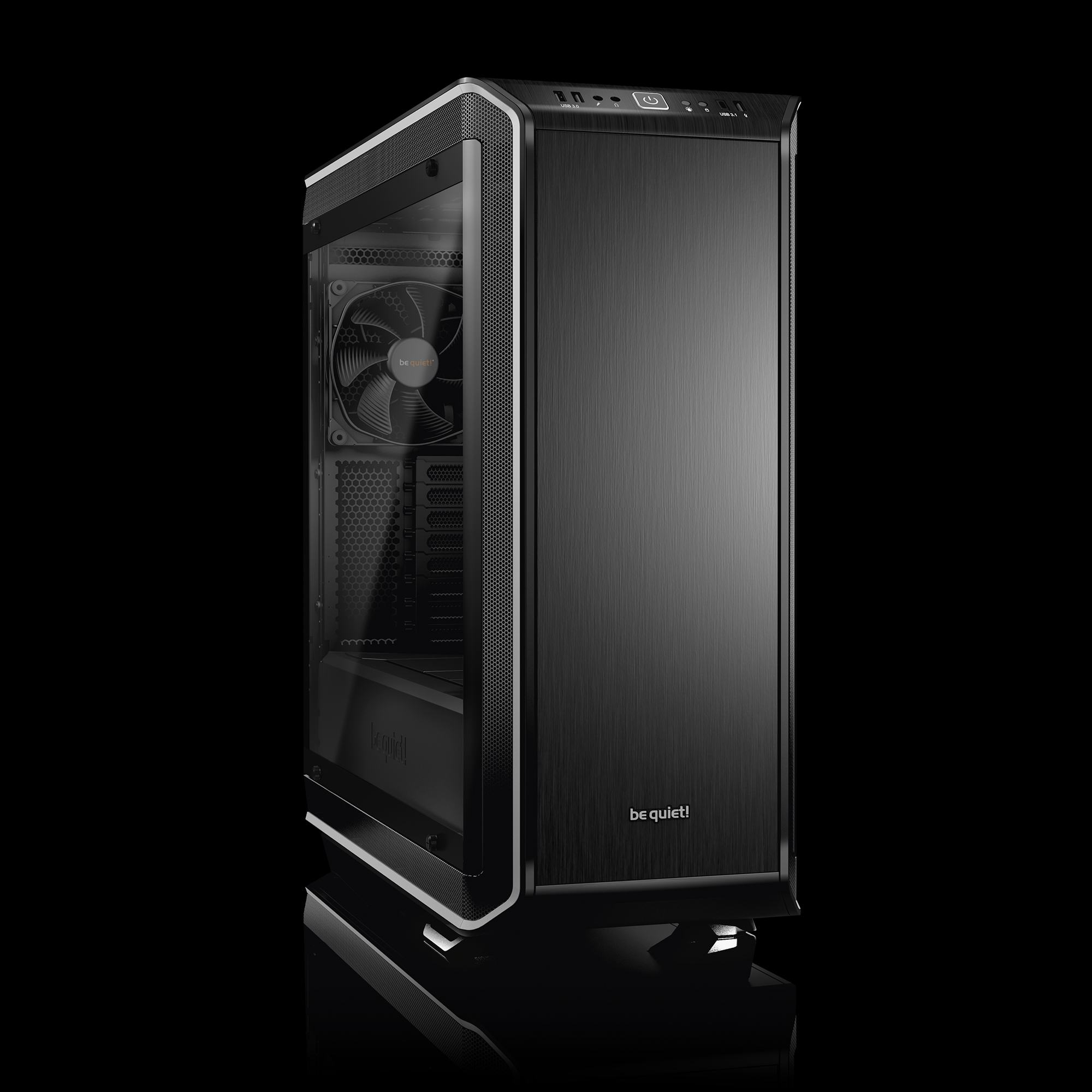

Mein Gehäuse ist ein Dark Base Pro 900 in der alten Version ohne zusätzliche Staubfilter in den Laufwerksslots und ohne Netzteilabdeckung.
Ich plane mir im Verlauf des Projekts selber welche aus Plexiglas zu bauen/biegen/schneiden.
Be Quiet! Dark Base Pro 900 - White Review, Inversion, Thermals, Hardware Benchmarks

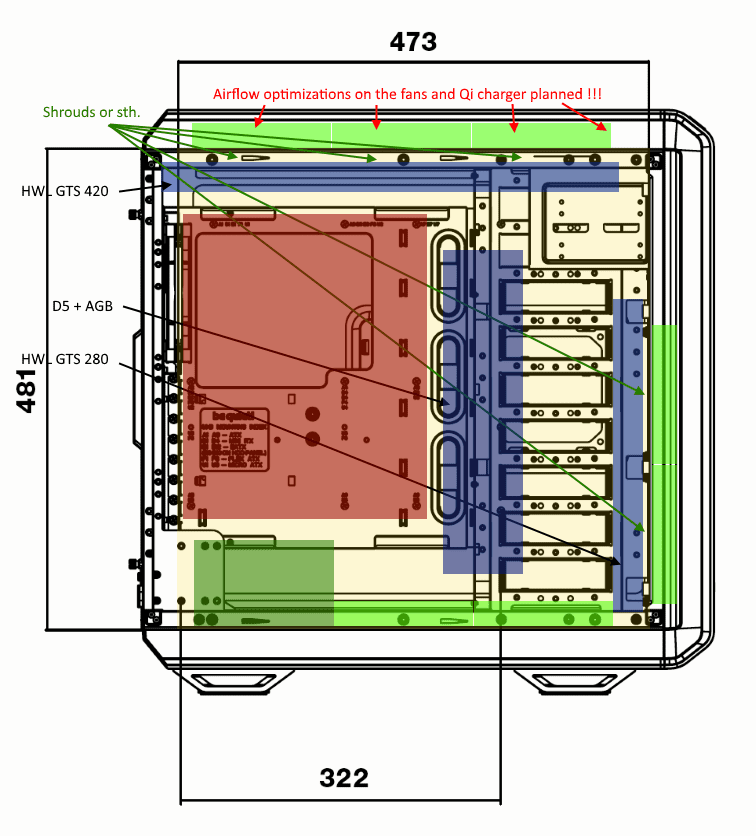

Es wird vermutlich nötig sein für die Lüfter im Deckel einige Modifikationen durchzuführen, sofern sie nicht wieder erwarten noch unter den Radiator passen, das könnte also interessant werden.
Der vorverbaute Qi-Charger wird aber definitiv geDremelt
, um den Luftfluss zu verbessern.
Ich gehe von gutem Luftdurchfluss und hohem Wasserdurchfluss aus, sodass die Reihenfolge der Komponenten egal ist und geringe Wasser-Umgebungs-Temps möglich sind.
Natürlich gelten Basics wie AGB vor Pumpe und Auslass an die tiefste Stelle, aber wer ist schon vor dem Fehlerteufel gefeit.
[/blockquote]
Anschlüsse und Verbinder
[blockquote]
Da die Preise für Fittings u.ä. hier (EU) durchweg >5€/Stk. betragen kann man durch Bestellung an der Quelle in China deutlich sparen
(Bei Watercool kostet Version 1 von Barrow 16mm 5,45€/Stk. bei Aliexpress Version 4 von Barrow 3,70€/Stk.),
das ist allerdings mit einigen Risiken verbunden: [Sammelthread] WaKü-Teile aus Fernost bestellen
Bei mir gab es keine Probleme, Lieferung nach 20 Tagen:
(Aliexpress | 100,95€)✓[/blockquote]
Tubes
[blockquote]
Es werden definitiv PETG (möglicherweise auch Acryl) Hardtubes, die Barrow Fittings 16mm OD sind auch schon gekauft,
allerdings weiß ich absolut nicht welche Marke (EK, WC, AC, ...) sich hier empfiehlt.
[highlight]Für mich sieht es so aus als ob keiner selbst produziert und man einfach den besten Preis wählen kann ?!?[/highlight]
[/blockquote]
Pumpe
[blockquote]
Eine hohe Durchflussmenge ist wichtig damit man von einem ΔT<1K im Kreislauf ausgehen kann. Eine dynamische Pumpenregelung halte ich für absoluten quatsch,
da man seinen Lautstärken Sweetspot suchen (möglichst wenig Resonanzfrequenzen) und die Pumpleistung dann nichtmehr anfassen sollte.
Mein aktueller Favorit ist die AC D5 NEXT, da sie intern entkoppelt ist und einen Temperatursensor, eine Durchflussmessung und ein Alarmfunktion implementiert.
(AC + WC | ~210€)[/blockquote]
CPU Block
[blockquote]
Gerade für Prozessoren die gut mit T skalieren sollte man nicht beim CPU Block sparen und auf kleines ΔT achten.
Markenmodelle performen aber idR fast gleich, sodass man hier Style Punkte sammeln kann
Für mich fällt die Wahl zwischen AC cuplex kryos NEXT und AC XPX. Beide können mit Adaptersets auf alle möglichen Sockel angepasst werden,
sodass man von Zukunftssicherheit sprechen kann. OLED-Display und temperaturabhängige Block-Beleuchtungsfarbe haben mich hier überzeugt.
(Aquacomputer | ~115€)[/blockquote]
GPU Block
[blockquote]
Leider relativ wenig performance Tests, also nur basierend auf alten Tests und somit Designentscheidung.
Besser ist hier ein gutes ΔT, da eigentlich alle aktuellen Karten stark mit T skalieren (Boost).
(Watercool | ~135€)[/blockquote]
Radiatoren
[blockquote]
Als Radiatoren kommen eigentlich aus Effizienzgründen nur 30mm dicke 140mm-Lüfter Radis in Frage.
Eine höhere Dicke erfordert bei gleicher FPI-Dichte schnellere Lüfter und kann sowieso erst bei hohen Drehzahlen eine vergleichbare und dann bessere Kühlleistung erzielen.
Radiatorfläche für CPU und GPU Kühlung ist immer wieder Diskussionsgrundlage und ich kann mir der hier verbreiteten MORA Endlösung nichts anfangen.
Als Faustregel kann man eine 140er Radifläche Pro CPU, GPU und jeweiligen OC rechnen, ich hab für bessere Temps noch eine Fläche dazuaddiert. (5x 140mm-Fläche)
Nach einiger Recherche habe ich mich abhängig von meinem Gehäuse für [highlight]HWLabs Back Ice Nemesis GTS 420 und 280[/highlight] Radis entschieden, meine Quellen dafür waren u.a.:
(Highflow.nl | 159,98€)✓[/blockquote]
Lüfter
[blockquote]
Da für meine Radiatoren nur 140mm Lüfter in Frage kommen sind die Drehzahlen der Lüfter automatisch niedriger als die der 120mm Versionen.
In meinem DB Pro 900 sind bereits 3 be quiet Silent Wing 3 vorinstalliert und die werden natürlich auch genutzt. Für die verbleidenden
(5x ML140 + RGB | ~106,70€)✓[/blockquote]
Kühlmittel
[blockquote]
Als Kühlmittel werde ich vorraussichtlich BASF Glysantin G30/48 mit destiliertem Wasser verwenden.
Mehr Erprobung als Millionen von Automotoren wird es wohl nicht brauchen und sonst mag mein Auto den Rest
(~2L | ~10€)[/blockquote]
Fortschritte oder Änderungen werden editiert.
Grüße
[highlight]skipy[/highlight]
Edit 28-11-18: Lüfter + D5 Next
das hier ist mein erstes WaKü Projekt, allerdings habe ich mich relativ lange darauf vorbereitet und schon ein wenig Wissen zusammengetragen.
Ich werde hier meine Pläne zusammenfassen und Verbesserungsvorschläge und Ideen aufnehmen. (sofern sie mir zusagen
)Ansonsten könnte ich mir vorstellen das der ein oder andere vllt. etwas für seine eigenen Projekte mitnehmen kann.
Hardware
[blockquote]
Nur als grobe Orientierung (Gaming PC mit gutem OC), keine dieser Komponenten ist bisher gekauft:
- ASUS ROG XI Formula
- Intel i9 9900k (absurde Preise dank Lieferengpässen Preis~150%)
- 2080 Ti (erwarte Preisfall atm~120%)
Leistungsaufnahme könnte durchaus hoch sein, Kühlfläche ist also nötig.[/blockquote]
Gehäuse
[blockquote]
Mein Gehäuse ist ein Dark Base Pro 900 in der alten Version ohne zusätzliche Staubfilter in den Laufwerksslots und ohne Netzteilabdeckung.
Ich plane mir im Verlauf des Projekts selber welche aus Plexiglas zu bauen/biegen/schneiden.
Be Quiet! Dark Base Pro 900 - White Review, Inversion, Thermals, Hardware Benchmarks
Es wird vermutlich nötig sein für die Lüfter im Deckel einige Modifikationen durchzuführen, sofern sie nicht wieder erwarten noch unter den Radiator passen, das könnte also interessant werden.
Der vorverbaute Qi-Charger wird aber definitiv geDremelt
, um den Luftfluss zu verbessern.Ich gehe von gutem Luftdurchfluss und hohem Wasserdurchfluss aus, sodass die Reihenfolge der Komponenten egal ist und geringe Wasser-Umgebungs-Temps möglich sind.
Natürlich gelten Basics wie AGB vor Pumpe und Auslass an die tiefste Stelle, aber wer ist schon vor dem Fehlerteufel gefeit.
Code:
Loop: (incl. R2D2)
AGB+----->Pumpe+----->Flowmeter
^ + Ablass
| _+=+_ +
| ´´ + `` |
| ( [O] ) |
| []=__○_[] |
+ ++_+---+_++ v
RAD280 + | | ≡ | | + GPU
^ ++ | ≡ | ++ +
| ||_+:@:+_|| |
| .++`_____´++. |
| (__) (_) (__) |
+ v
RAD420<------+VRM<--------+CPUAnschlüsse und Verbinder
[blockquote]
Da die Preise für Fittings u.ä. hier (EU) durchweg >5€/Stk. betragen kann man durch Bestellung an der Quelle in China deutlich sparen
(Bei Watercool kostet Version 1 von Barrow 16mm 5,45€/Stk. bei Aliexpress Version 4 von Barrow 3,70€/Stk.),
das ist allerdings mit einigen Risiken verbunden: [Sammelthread] WaKü-Teile aus Fernost bestellen
Bei mir gab es keine Probleme, Lieferung nach 20 Tagen:
Tubes
[blockquote]
Es werden definitiv PETG (möglicherweise auch Acryl) Hardtubes, die Barrow Fittings 16mm OD sind auch schon gekauft,
allerdings weiß ich absolut nicht welche Marke (EK, WC, AC, ...) sich hier empfiehlt.
[highlight]Für mich sieht es so aus als ob keiner selbst produziert und man einfach den besten Preis wählen kann ?!?[/highlight]
[/blockquote]
Pumpe
[blockquote]
Eine hohe Durchflussmenge ist wichtig damit man von einem ΔT<1K im Kreislauf ausgehen kann. Eine dynamische Pumpenregelung halte ich für absoluten quatsch,
da man seinen Lautstärken Sweetspot suchen (möglichst wenig Resonanzfrequenzen) und die Pumpleistung dann nichtmehr anfassen sollte.
Mein aktueller Favorit ist die AC D5 NEXT, da sie intern entkoppelt ist und einen Temperatursensor, eine Durchflussmessung und ein Alarmfunktion implementiert.
- [Review] Kleines Pumpen Round-Up - 6 Pumpen im Vergleich
- Aqua Computer bringt mit D5 NEXT eine intelligente Pumpe - Hardwareluxx
[*]Aqua Computer D5 Next ab Preisvergleich Geizhals Deutschland Mindfactory 118,93✓ - dazu WC D5 200 AGB Watercool Heatkiller Tube 200 D5 ab Preisvergleich Geizhals Deutschland
CPU Block
[blockquote]
Gerade für Prozessoren die gut mit T skalieren sollte man nicht beim CPU Block sparen und auf kleines ΔT achten.
Markenmodelle performen aber idR fast gleich, sodass man hier Style Punkte sammeln kann
Für mich fällt die Wahl zwischen AC cuplex kryos NEXT und AC XPX. Beide können mit Adaptersets auf alle möglichen Sockel angepasst werden,
sodass man von Zukunftssicherheit sprechen kann. OLED-Display und temperaturabhängige Block-Beleuchtungsfarbe haben mich hier überzeugt.
- [Marktübersicht] CPU-Wasserkühler
- Acht CPU-Wasserkühler im Test - Kein Hitzefrei für Prozessoren - Hardwareluxx
- Koolance CPU-400I Intel CPU Water Block Review - ExtremeRigs.net
- Test: Aquacomputer Kryos NEXT - Messergebnisse:
- Cuplex Kryos Next im Test: Vario für Enthusiasten, Vision für Schausteller (Seite 2) - ComputerBase
[*]Aqua Computer Webshop - cuplex kryos NEXT mit VISION 1156/1155/1151/1150, Acryl/Nickel 21648
GPU Block
[blockquote]
Leider relativ wenig performance Tests, also nur basierend auf alten Tests und somit Designentscheidung.
Besser ist hier ein gutes ΔT, da eigentlich alle aktuellen Karten stark mit T skalieren (Boost).
Radiatoren
[blockquote]
Als Radiatoren kommen eigentlich aus Effizienzgründen nur 30mm dicke 140mm-Lüfter Radis in Frage.
Eine höhere Dicke erfordert bei gleicher FPI-Dichte schnellere Lüfter und kann sowieso erst bei hohen Drehzahlen eine vergleichbare und dann bessere Kühlleistung erzielen.
Radiatorfläche für CPU und GPU Kühlung ist immer wieder Diskussionsgrundlage und ich kann mir der hier verbreiteten MORA Endlösung nichts anfangen.
Als Faustregel kann man eine 140er Radifläche Pro CPU, GPU und jeweiligen OC rechnen, ich hab für bessere Temps noch eine Fläche dazuaddiert. (5x 140mm-Fläche)
Nach einiger Recherche habe ich mich abhängig von meinem Gehäuse für [highlight]HWLabs Back Ice Nemesis GTS 420 und 280[/highlight] Radis entschieden, meine Quellen dafür waren u.a.:
Lüfter
[blockquote]
Da für meine Radiatoren nur 140mm Lüfter in Frage kommen sind die Drehzahlen der Lüfter automatisch niedriger als die der 120mm Versionen.
In meinem DB Pro 900 sind bereits 3 be quiet Silent Wing 3 vorinstalliert und die werden natürlich auch genutzt. Für die verbleidenden
- PC-Lüfter für Radiatoren im Test: Arctic vs. be quiet!, Nanoxia, Noctua und Noiseblocker (Seite 2) - ComputerBase
- Tested: 71 case fans of 140 mm: round-up big fans - Test results: the most silent casefans
- [Top 10] Best 140mm Case Fan (Ultimate Roundup) in 2018
[*]Corsair ML Series ML140 PRO RGB LED Premium Magnetic Levitation Fan, 140mm (CO-9050077-WW) ab Preisvergleich Geizhals Deutschland 50 € Mindfactory "Dayum Deal" - Corsair ML Series ML140 PRO RGB LED Premium Magnetic Levitation Fan, 140mm, 2er-Pack ab Preisvergleich Geizhals Deutschland 3x 18,90€ Mindfactory "Dayum Deal"
Kühlmittel
[blockquote]
Als Kühlmittel werde ich vorraussichtlich BASF Glysantin G30/48 mit destiliertem Wasser verwenden.
Mehr Erprobung als Millionen von Automotoren wird es wohl nicht brauchen und sonst mag mein Auto den Rest
Fortschritte oder Änderungen werden editiert.
Grüße
[highlight]skipy[/highlight]
Edit 28-11-18: Lüfter + D5 Next
