[Projekt] DBP 900 V2 Erweiterung

[aXu]

Salü zusammen

Als ich mein Dark Base Pro 900 V2 aufgebaut habe, dachte ich zusammenbauen und gut ist. Nunja, es kommt 1. Immer anders als man 2. Denkt ^^
Verbaut aktuell:

Spoiler: Hardware

Seasonic Prime Gold (1300W)
ASUS ROG Strix TRX40-E Gaming
AMD Ryzen Threadripper 3970X (32-Core)
4x G.Skill Trident Z 16GB, DDR4-3200 (64GB total)
1x Titan RTX 2080
1x RTX 2080 Ti
3x M.2 SSD

1x Alphacool NexXxoS UT60 Full Copper 420mm mit 3x Noctua NF-A14 PPC 3000 PWM
1x Alphacool ST30 Full Copper 280mm mit 2x Corsair ML140 Pro
1x Thermaltake Pacific PR22-D5 Plus Ausgleichsbehälter und Pumpe
1x XSPC RayStorm Neo
2x EKWB EK-Vector RGB
1x Aquacomputer aquaero 6 LT
2x Alphacool Eiszapfen Temperatursensor
Durchgehend 13/10 Schläuche

Die Kombo wird zum gamen, Video und Photobearbeitung sowie Deeplearning verwendet.
Da ich bedenken betreffend der Temperaturen habe wenn alles unter Vollast läuft muss noch eine Erweiterung her:

Spoiler: Erweiterung

1x MO-RA3 420 LT black mit Blenden und Standfuss
4x Noctua NF-A20 PWM chromax.black.swap
2x Koolance QD3 M/F
4x Barrow 16/10 black
1x PCI Slot Pass-Through Bracket
1x Alphacool Eiszapfen Temperatursensor
3m EKWB ZMT Schlauch

Hängt derzeit noch bei Fedex -.-

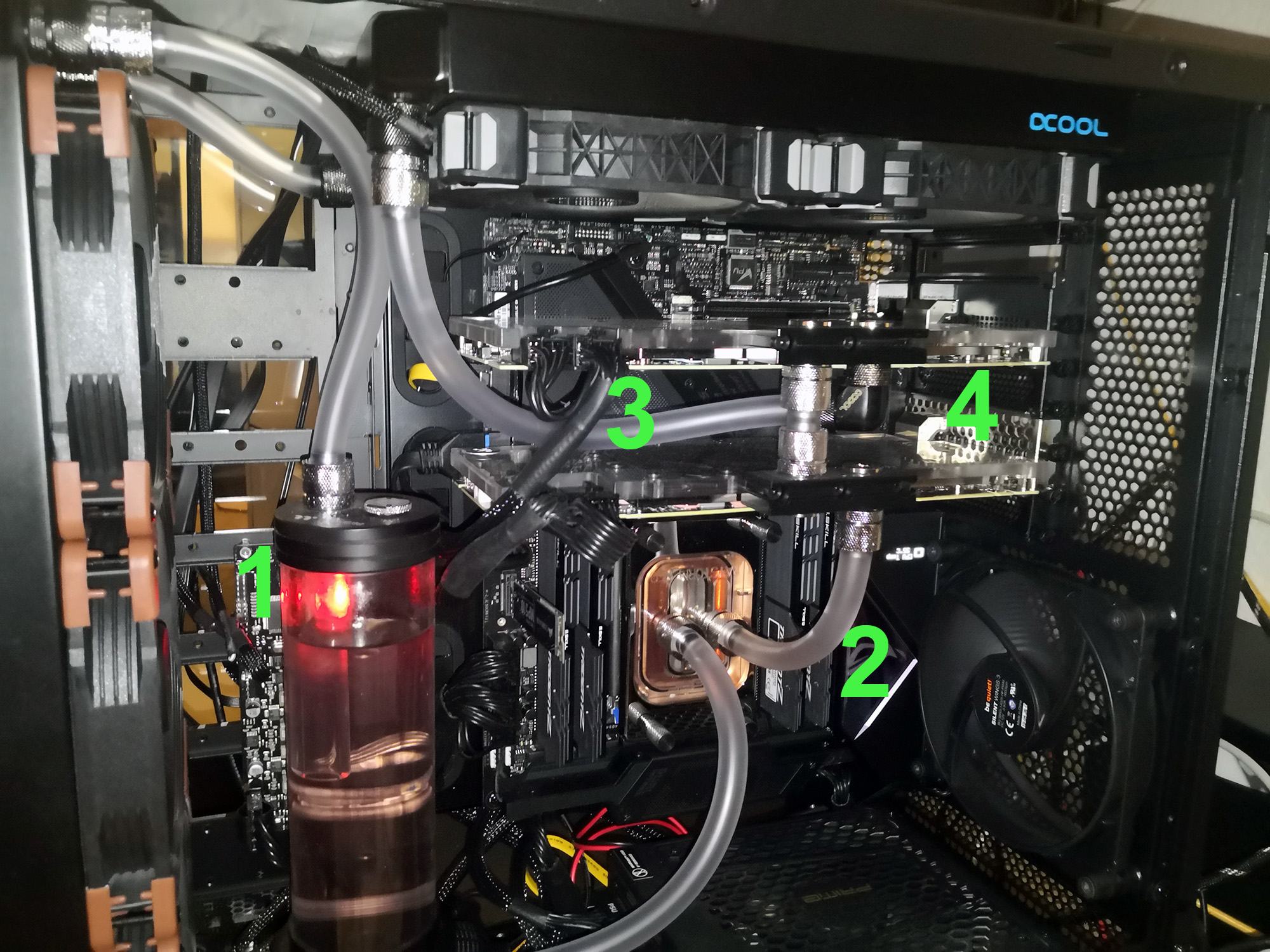

Nun zu den geplanten Umbauten:

1) Die AE wird nach weiter oben verlegt so das ich an die Kabel komme ohne die Finger zu brechen
2) Hier kommt ein "Tunnel" aus dem 3D Drucker rein, welcher Frischluft vom hinteren 140mm Lüfter über das RAM etc drückt (Kühlt)
3) Hier kommt noch ein 40mm Lüfter mit gedrucktem Tunnel hin, damit die M.2 SSD besser gekühlt werden
4) Hier soll die Durchführung vom 90° Winkel zur Slotblende hin, dannach nach aussen zum Mora und durch die Slotblende wieder zum oberen Radiator

Beim Deckel und der Front wurden teilsweise schon Plastikteile entfernt um den Luftstrom zu verbessern (nicht sichtbar da hinter Riffelgitter)

Ziel ist es die Hauptwärme über den Mora abzuführen, die Internen Radiatoren laufen nur mit minimaler Lüfterdrehzahl um einerseits etwas zusätzliche Wärme abzuführen und einen Luftstrom im Gehäuse zu erzeugen. Des weiteren soll der Mora mittels den Schnellkupplungen abgetrennt und der PC so wie anhin gekühlt werden können (Mobilität)

Optik intern ist für mich nicht relevant, da das Seitenteil nicht durchsichtig ist (MB Tray gedreht)

Bei Fragen: Fragen



[aXu]

Sooo, das Paket ist angekommen, soweit +- alles verbaut.

Hier ein Bild vom Lüfterkanal welcher die M.2 kühlt:

Beim Deckel und in der Front habe ich jeweils Plastikteile entfernt um den Luftfluss zu optimieren:

Und zu guter letzt: Wie man eine PCI-Slot Durchführung nicht montieren sollte...

Ist zum Glück nichts passiert, ausser ne kleine grosse Sauerei halt...

Nächstes Projekt: Lüfter des Seasonic Netzteiles ersetzten... Unter Last ist es nun das lauteste Bauteil...



[RcTomcat]

Von wem ist die 1x PCI Slot Pass-Through Bracket?
Kenne die nur rund, nicht so oval wie auf deinem Bild.

Wird aber interessant bei dir



[aXu]

Da fehlt noch ein Teil drauf nur der Durchlass ist oval, wohl um den durchschnitt nicht zu reduzieren.
Ist diese Blende: https://shop.watercool.de/epages/WatercooleK.sf/de_DE/?ObjectPath=/Shops/WatercooleK/Products/50601



[aXu]

so, kleines Update. Da die 2te Titan RTX gekommen ist, habe ich entsprechend die Kühler neu montiert. vorher hatte ich 10° unterschied uwischen den beiden GPU. Naja, kein Wunder wenn mann die Falschen Schraubenlänge verbaut -.- jetzt noch ca. 1° unterschied und deutlich kühler, passt soweit.
Das gluggern konnte ebenfalls eruiert werden -.- Es ist der vordere Radiator. um das zu beheben müsste ich ihn wohl umdrehen. Zurzeit zu viel aufwand.
Seitenteil muss ich noch bearbeiten um einen 140mm Lüfter zu montieren, damit das Netzteil genug Frischluft bekommt.



[aXu]

So, es geht weiter. Der vordere radiator wird durch einen schon vorhandenen schmaleren radiator getauscht, benötige da mer platz.
Das Netzteil wurde ersetzt duch ein Corsair 1600, endlich Ruhe
Das Glasseitenteil wird ersetzt durch eine MDF Platte. Daran wird dann noch einen Phobya 1260 mit 4x Noctua montiert.



[aXu]

die montage war mehr schlecht als recht, gefällt mir optisch nicht.
Deshalb gibt es nun ein neues Projekt auf Basis der LianLi O11 WXC.
Die Teile sind soweit bestellt, die eine oder andere Herausforderung besteht noch und das eine oder andere Teil muss ich noch Zeichnen und Drucken. Aber dafür mache ich zur gegebenen Zeit einen neuen Worklog auf.
Die Lieferzeiten zur Zeit sind eher schlecht, von daher wird sich das ganze etwas in die Länge ziehen
