Diascanner Minolta Dimage Scan Elite (SCSI) - Anschlussproblem

Oktavus

Enthusiast
Thread Starter
Mitglied seit
16.11.2010
Beiträge
359
Hi,

ich hätte da ein Spezialproblem: ich habe mir im vorigen Jahrtausend einen Diascanner gekauft - den würde ich gerne wieder in Betrieb nehmen, es hakt am Anschlussproblem:
  • Vorhanden: uraltes Notebook mit XP, worauf der Scanner seinerzeit eingerichtet wurde und auch lief.
  • Vorhanden: Minolta Dimage Scan Elite F-2900
  • Nicht (mehr) vorhanden: SCSI-PCMCIA-Adapter um den Scanner ans Notebook zu kriegen.
Ein netter Zeitgenosse hat mir jetzt einmal einen Adaptec-PCMCIA-1460B mit Kabel leihweise überlassen (bevor ich ihn kaufe) - Problem: das zum Adaptec zugehörige SCSI-Kabel hat einen HD50-Stecker (male) und der passt nicht direkt in den Scanner. Wobei sich das Problem anscheinend wie folgt darstellt:

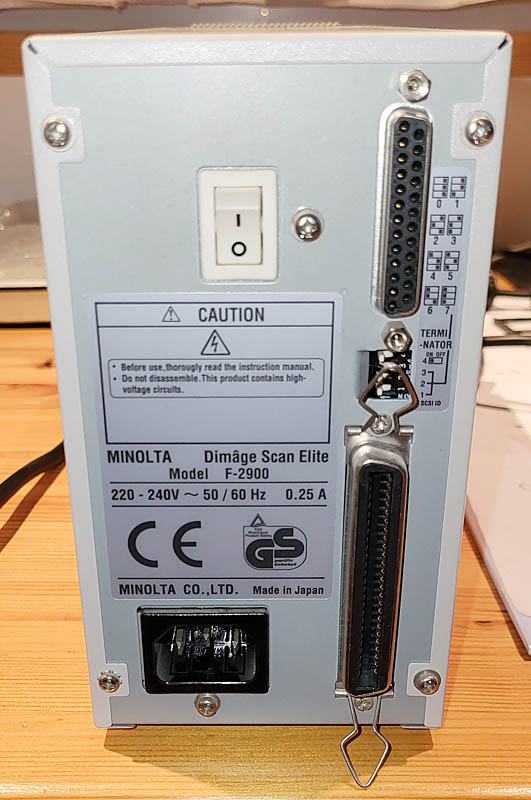

  1. Der Scanner hat 2 Anschlussbuchsen - eine DB25 (SCSI-I)-Buchse sowie eine Centronics-Buchse (siehe Foto).
  2. Weiters hat er einen Dipschalter, womit man SCSI terminieren kann.
Laut Manual, das ich noch auftreiben konnte, muss der SCSI-Adapter an die Centronics-Buchse dran + am Dipschalter ist zu terminieren (der DB25 dient zum Anschluss weiterer SCSI-Geräte).

Nachdem ich in der Bucht nicht fündig wurde: (wo) gibt's so einen Adapter HD50 female auf Centronics male? Oder hat sonst noch jemand eine Idee, wie ich den Scanner am 50-Pin-Centronics-SCSI an den Adaptec Slim 1460 krieg?

Thx


Anhänge

  • 20241107_065406k.jpg
    63,4 KB · Aufrufe: 14
So was? Wobei wenn ich dessen Preis und "privat" bedenke, dann wäre doch lieber so was nachzukaufen und alte Hardware ruhen lassen? Kannst alternativ noch bei AlliExpress suchen - da gibt es diverse Adapter (manche auch ohne Sinn und Verstand dahinter).

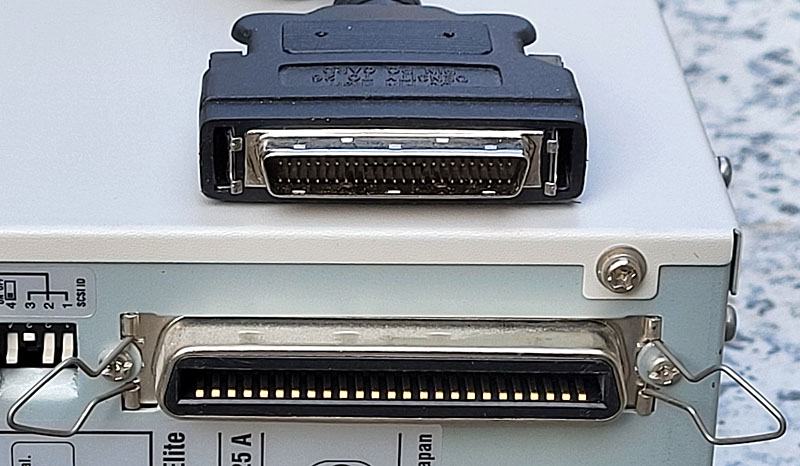

Das ist genau der Adapter, den ich jetzt leihweise zur Verfügung gestellt bekommen habe - könnte ich käuflich erwerben (und wäre noch ein wenig teurer als der von Dir verlinkte). Allerdings besteht mit selbigem das Problem, dass das Kabel vom Adaptec 1460B einen HD50 (=SCSI-II)-Stecker besitzt, während es in einen 50-poligen Centronics-Stecker (SCSI-I) rein soll ... siehe Foto-1.

Also entweder
  • gibt's irgendwo einen Adapter HD50 (SCSI-II) female auf Centrino (SCSI-I) 50-pol. male, der es mir ermöglicht den Stecker des 1460B in die Buchse des Scanners zu stecken...

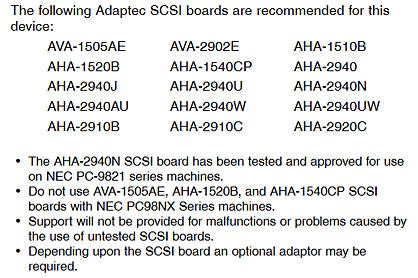

  • oder Plan-B: ich geb' den PCMCIA-Adaptec-slim-1460B zurück und such' nach einem anderen SCSI-Adapter, den es als PCMCIA-slim-Ausführung mit passendem Centronics-SCSI-I-Stecker gibt (die Liste der passenden lt. Manual im Foto-2) oder
  • Plan-C: ich führe den Scanner zum Wertstoffhof - und kaufe mir einen Plustek 8200 oder 8300 Ai oder SE mit Silverfast-SW. *)
*) das, was mir bei der Silverfast-Lösung nicht gefällt ist, dass diese SW angeblich bzw. lt. einer Rezension nur mit Produktregistrierung und online-Freischaltung (= geplante Obsoleszenz) funktioniert.

Plan-C hätte natürlich den Vorteil, dass ein neuer Scanner auch auf aktueller PC-HW läuft, während Plan-A und -B nur auf dem vorhandenen uralt-Notebook laufen würden.

Thx


Anhänge

  • 20241107_125546k.jpg
    64,8 KB · Aufrufe: 8
  • scsi-adapter.jpg
    29,9 KB · Aufrufe: 9
