Dimmerschaltung Kabelbelegung ?

[Slowman]

Hi,

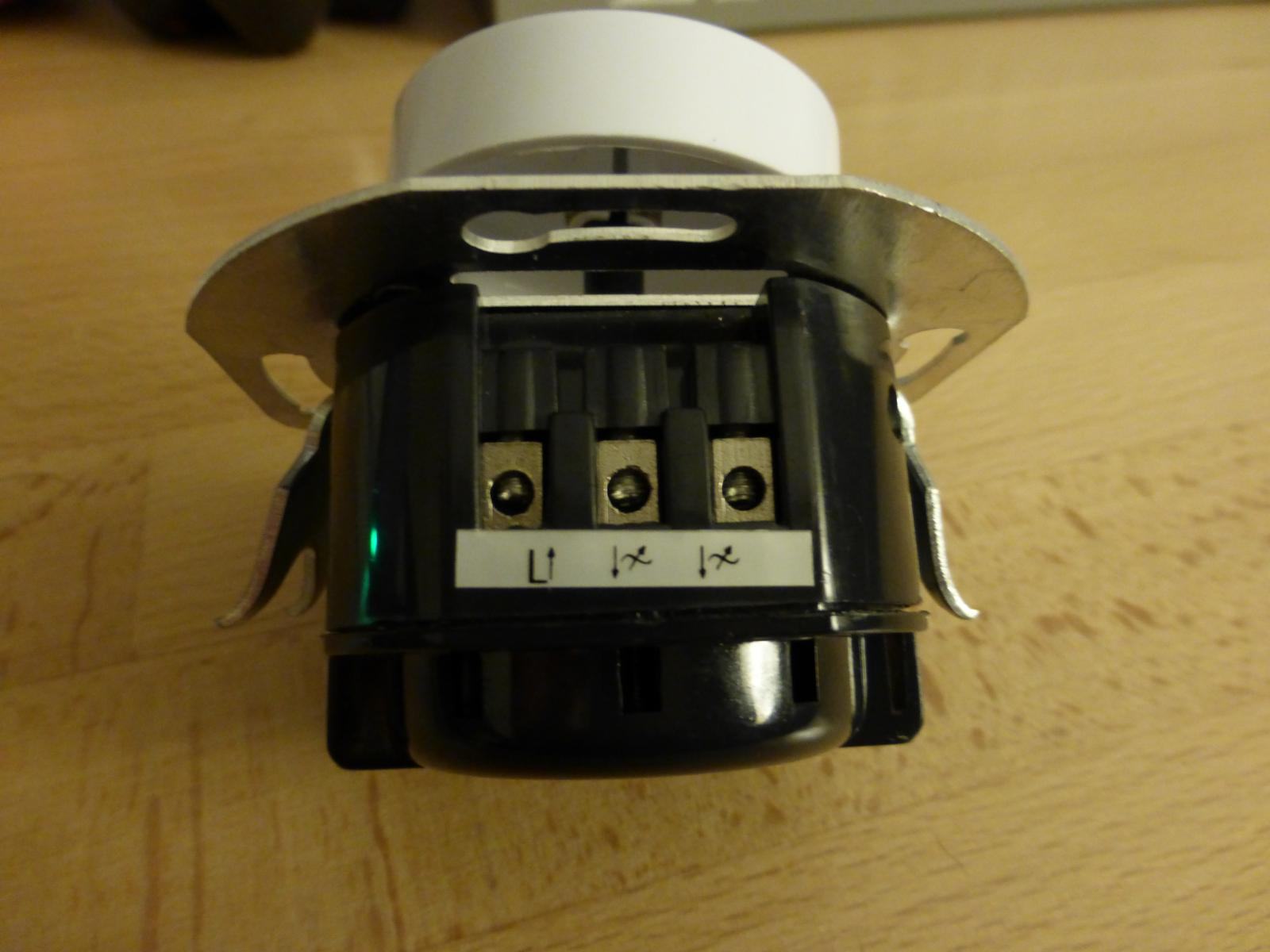

vielleicht kann mir Jemand mal helfen, wie ich den Dimmerschalter richtig anschliesse.
Die Symbole sind mir nichtssagend
Bisher hatte ich Kabel zum Dimmer rechts braun, Mitte weiterführendes Kabel zur Lampe und die beiden blauen Kabel. Nix
beide blaue Kabel ins Linke und es wurde dunkel
Ein Dimmer habe ich gerade hochgejagt

Danke für einen Tip.



[PhreakShow]

Lass die Finger von 230V wenn du keinen Plan hast. Wie klemmst du das überhaupt an, Litzen mit Aderendhülsen?

Zur eigentlichen Frage: L ganz links ist der Eingang, dort kommt ein Außenleiter dran (normal braun), und an einen der beiden anderen deine Lampe. Der andre Anschluss deiner Lampe wird mit N verbunden, nicht am Dimmer.

Ich sags nochmal, lass die Finger von dem Kram...



[Slowman]

Danke für die Hilfe.
Jetzt verstehe ich, wo mein Fehler war. Ich weiß, mit 230V spielt man nicht. Ein Gewisses Grundverständnis habe ich nur halt, die Symbole sagten mir nix, bei Berker sehen die anders aus.
