Dockingstation für 3x (U)WQHD-Bildschirme an Lenovo T15

[Weickmare]

Hallo zusammen,

von meinem Arbeitgeber habe ich für Homeoffice einen Lenovo T15 bekommen und testweise eine Dockingstation Lenovo 40AJ ausgeliehen. Diese funktioniert im Büro mit 2x FullHD-Monitoren recht zuverlässig und macht nur beim Andocken des laufenden Laptops hin und wieder Mucken.
Nach viel herumprobieren habe ich es damit geschafft die zwei 34" mit UWQHD@50Hz einzurichten.
Die Information was das Dock kann, habe ich leider erst später gefunden Link (40AJ anklicken). Alle 3 mit voller Auflösung zu betreiben ist nicht möglich, dann werden 2 auf maximal FullHD geschaltet.
Trotzdem würde ich gerne alle Bildschirme verwenden.

Das Laptop hat laut techn. Daten USB-C 3.1 Gen2/TB3 mit PD + DP, können daran überhaupt 2x 3440x1440@60Hz und 1x 2560x1440@60Hz (über HDMI) betrieben werden?
Die Suche nach einem USB-C Dock gestaltet sich jedenfall müsig, oft wird pauschal nur 4k/60Hz angegeben. Ob das die Gesamtauflösung angibt oder pro Port gemeint ist, erschließt sich mir nicht.
Einzig diese habe ich nach langer Suche gefunden, nur der Preis ist etwas jenseits meiner Vorstellungen. Angabe: Bis zu 2x 2048x1152/60 Hz und 2x 4K/60 Hz i-tec USB-C Quattro Display Docking Station with Power Delivery 85 W
Kennt ihr das Dock und funktioniert das mit dem Laptop und meinen 3 Bildschirmen? Oder habt ihr evtl, andere Vorschläge?

Vor kurzem habe ich meinen 11 Jahre alten PC mit 6x 19" Bildschirmen in Rente geschickt und bin dabei mich in HDMI + DP einzulesen, finde das ganze aber immer noch ziemlich undurchsichtig.

Viele Grüße
Jochen



[Alpha11]

Welchen T15 ganz genau?

ThinkPad-T-Serie – Wikipedia

de.wikipedia.org

Da gibts mittlerweile natürlich schon 3 Generationen von.

• DP 1.4 HBR3 DSC:
  • 1 Bildschirm – bis zu 5 K/60 Hz
  • 2 Bildschirme – bis zu 2x 4K/60Hz
• (Kombination mit vier Bildschirmen):
  Bis zu 2x 2048×1152/60 Hz und 2x 4K/60 Hz

Dockingstation-Technologie: USB-C (MST) + DisplayLink 3900

C31QUATTRODOCKPD | i-tec USB-C Quattro Display Docking Station with Power Delivery 85 W | i-tec

C31QUATTRODOCKPD - i-tec USB-C Quattro Display Docking Station with Power Delivery 85 W

i-tec.pro

Da mußt du dich natürlich schon in Thunderbolt (USB C) und DisplayLink einlesen!

Thunderbolt (Schnittstelle) – Wikipedia

de.wikipedia.org

DisplayLink DL-3000 Series | Synaptics

OverviewHow to BuyDL-7000 SeriesDL-1950 Series

www.synaptics.com

DisplayLink - Wikipedia

en.wikipedia.org

"Bis zu 2x 2048×1152/60 Hz"

Das läuft da nur wegen der virtuellen DisplayLink "Grafikkarte" in der Dock!

So ne Dock brauchst du da AFAIK immer und die sind selten und teuer und das ist natürlich ne Combo Thunderbolt und DisplayLink Dock...

Mit keiner reinen Thunderbolt Dock ist was du willst möglich und auch AFAIK mit keiner proprietären Lenovo Dock für deine Kiste.

Zudem dürfte da mit deiner Kiste und nur TB3 und der Dock bei 2x 3440x1440@60Hz auch Pustekuchen angesagt sein, da bin Ich mir aber nicht ganz sicher.

Ich würde drauf tippen, das da nur 50Hz oder sogar weniger drin sind.

"DP 1.2 support is mandatory, while DP 1.4 is optional"

Thunderbolt (interface) - Wikipedia

en.wikipedia.org

Ist da u.a. der Grund und wenn deine Kiste da nur DP 1.2 unterstützt ist absolut immer Pustekuchen angesagt!

https://www.lapstars.de/images/t15/lenovo_thinkpad_t15_spezifikationen.pdf

Und selbst Lenovo gibt da keine Infos, da heißt es nur der Versuch macht klug.

Wobei die Kiste normalerweise da immer DP 1.4 unterstützt, nur welche Version ist da die Frage.

DP 1.4 HBR3 DSC zu weit über 90% halt nicht.

DP 1.4 HBR3:

• 1 Bildschirm – bis zu 4 K/60 Hz
• 2 Bildschirme – bis zu 2x 1440p/60Hz

Und dann ist da dann Schluß mit lustig.

https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_T15_Gen_1/ThinkPad_T15_Gen_1_Spec.PDF

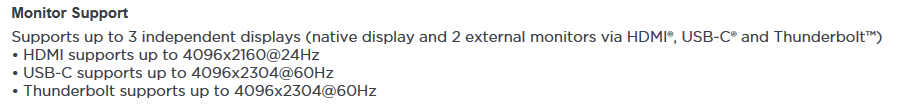

Was anderes verspricht Lenovo hier auch nicht...

Thunderbolt supports up to 5K@60Hz

https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_T15_Gen_2/ThinkPad_T15_Gen_2_Spec.pdf

Das Gen 2 sollte das eigentlich leisten können, wobei Lenovo selbst da das nicht verspricht.

2x 3440x1440@60Hz ist halt ne Luxus Anforderung und da braucht man auch die entsprechende Kiste.

P.S.

U3DUAL4KHDMI | i-tec USB 3.0 / USB-C Dual 4K HDMI Video Adapter | i-tec

U3DUAL4KHDMI - i-tec USB 3.0 / USB-C auf HDMI Video Adapter, 2x HDMI (2x 4K@60Hz), kompatibel mit Thunderbolt 3, für Windows, Mac OS, Android, Ubuntu

i-tec.pro

parallel zu deiner schon vorhandenen Dock (oder ner anderen USB C /Thunderbolt Dock) wäre da übrigens ne Lösung!

DisplayLink DL-6000 Series | Synaptics

OverviewHow to BuyDL-7000 SeriesDL-1950 Series

www.synaptics.com

Und da ist der Chip drin.

CAQUATTRODOCKPDPRO | i-tec Universal USB 3.0/USB-C/Thunderbolt, Quattro 4K Display Docking Station with Power Delivery 100 W | i-tec

CAQUATTRODOCKPDPRO - i-tec Universal USB 3.0/USB-C/Thunderbolt, Quattro 4K Display Docking Station with Power Delivery 100 W

i-tec.pro

DisplayLink : Unveils Quad 4K DL-6910 Chipset at CES 2019

DisplayLink, the leading provider of USB graphics and Wireless VR technology today announced a new chipset enabling quad-4K monitor productivity. The new DL-6910... -January 09, 2019 at 05:28 pm EST - MarketScreener

www.marketscreener.com

i-tec Universal Quattro 4K Docking Station ab € 306,90 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec Universal Quattro 4K Docking Station ✔ Produktinfo ⇒ Typ: LAN-Adapter, USB-Hub, Cardreader, Videoadapter • Bauform: 1x extern kabelgebunden (Anschlusskabel ni… ✔ Adapter & Hubs ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Und AiO wird da natürlich immer richtig teuer!



[Weickmare]

Was du schreibst ist für mich gerade etwas schwer zu verdauen, hab mich die letzten 10 Jahre nicht wirklich mit Hardware befasst... Haus gebaut und so...

Welchen T15 ganz genau?

Den hier: ThinkPad T15 20S60021GE

Mit keiner reinen Thunderbolt Dock ist was du willst möglich und auch AFAIK mit keiner proprietären Lenovo Dock für deine Kiste.

Unter proprietär verstehe ich diese alten Schnittstellen an der Unterseite des Laptops. Dieses wird mit USB angebunden, wie auch die universellen Docks, die man überall kaufen kann. Wird das trotzdem als proprietär bezeichnet?
Der ITler sagte mir, das vom aktuellen T15 (Gen2?) könnte alle meine Bildschirme betreiben. Das Datenblatt von dir bestätigt diese Aussage.
Da ich den Laptop aber erst im Frühjahr bekommen hab, wird er mir noch längere Zeit erhalten bleiben.

Zudem dürfte da mit deiner Kiste und nur TB3 und der Dock bei 2x 3440x1440@60Hz auch Pustekuchen angesagt sein, da bin Ich mir aber nicht ganz sicher.
Ich würde drauf tippen, das da nur 50Hz oder sogar weniger drin sind.

Da hast du vollkommen Recht! Die beiden Bildschirme werden nur mit 50Hz angesteuert, hatte ich oben auch geschrieben.

https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_T15_Gen_1/ThinkPad_T15_Gen_1_Spec.PDF

Genau sowas hatte ich gesucht aber nirgends finden können. Interessant:

Kann man das interne Display abschalten und durch ein externes ersetzen? Muss ich die Tage mal testen...

2x 3440x1440@60Hz ist halt ne Luxus Anforderung und da braucht man auch die entsprechende Kiste.

Mir ist schon klar, dass das kein alltägliches Setup ist. Vorher hatte ich 6x19"er, das war vor 10 Jahren auch nicht normal und dafür musste ein adäquater Ersatz her.
Vor über 20 Jahren wurde ich wegen meines zweiten Bildschirms schon für verrückt erklärt.

Um mich da durch zu arbeiten werde ich ein paar Tage brauchen. Unterm Strich sieht es für mich so aus, als müsste ich mich vorerst mit den 2 Bildschirmen zufrieden geben.
Darf ich fragen woher du das ganze Wissen hast?

Besten Dank für die ausführlichen Infos! Das hier ist das beste Computerforum, das ich kenne.



[Alpha11]

CADUAL4KDOCK | i-tec USB 3.0 / USB-C / Thunderbolt 3 Dual Display Docking Station | i-tec

CADUAL4KDOCK - i-tec USB 3.0 / USB-C 5K Universal Dual Docking Station, 2x 4K 60Hz Video, 2x HDMI, 2x Display Port, 1x Ethernet, 6x USB 3.0, 1x Audio/Mikrofon Jack, ON/OFF Schalter, Kensington Lock, für Notebooks, Tablets, Windows, Mac OS, Linux, Android, kompatible mit Thunderbolt 3

i-tec.pro

i-tec USB-C Dual Display Docking Station (CADUAL4KDOCK) ab € 117,75 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec USB-C Dual Display Docking Station (CADUAL4KDOCK) ✔ Bewertungen ✔ Produktinfo ⇒ Kompatibilität: USB-C 3.1 • Anschlüsse: 2x HDMI, 2x DisplayPort, 1x USB-C 3.0, 6x USB-A 3.0, 1x Gb LAN, 1… ✔ Docks/Port-Replikatoren ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Ist da schon das billigste an Dock was man nehmen kann.

Für den dritten Monitor dann über HDMI am T15 gehen und laden kann man das T15 mit der Dock natürlich nicht.

So werden alle 3 Monitore immer mit 60Hz betrieben bei voller Auflösung und läuft da immer!

Von den reinen DisplayLink Adaptern/Docks kann man an eine Kiste fast so viele ansschließen wie man lustig ist bzw die Kiste USB 3.0 (3.1 oder 3.2) A oder C Anschlüße hat!

Und wenn deine jetzige Lenovo Dock von deinem Arbeitgeber gestellt wird nimmt man da natürlich zusätzlich das und gut ist:

i-tec USB-A-HDMI-Adapter ab € 87,47 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec USB-A-HDMI-Adapter ✔ Produktinfo ⇒ Eingang: USB-A 3.0 • Ausgang: 2x HDMI 2.0 • Auflösung: max. 4096x2160@60Hz • Besonderheiten: USB-C Adapte… ✔ USB-Videoadapter ✔ Testberichte ✔ Günstig kaufen

geizhals.de

U3DUAL4KHDMI | i-tec USB 3.0 / USB-C Dual 4K HDMI Video Adapter | i-tec

U3DUAL4KHDMI - i-tec USB 3.0 / USB-C auf HDMI Video Adapter, 2x HDMI (2x 4K@60Hz), kompatibel mit Thunderbolt 3, für Windows, Mac OS, Android, Ubuntu

i-tec.pro

Da ist ein DisplayLink DL-6950 Chip drin und was der macht und kann habe Ich dir schon verlinkt.

"Darf ich fragen woher du das ganze Wissen hast?"

Ist mit zugepflogen...

Im Ernst Ich beschäftige mich schon sehr lange beruflich und privat nicht nur mit dem Thema.

"Unter proprietär verstehe ich diese alten Schnittstellen an der Unterseite des Laptops."

Korrekt.

Und der side docking connector an Lenovo Workstations ist richtig proprietär.

Und bei den sauteuren Workstations und deren Docks ist da natürlich sowas von mehr möglich und das schon länger.



[Homeboy_45]

Welchen T15 ganz genau?

ThinkPad-T-Serie – Wikipedia

de.wikipedia.org

Da gibts mittlerweile natürlich schon 3 Generationen von.

• DP 1.4 HBR3 DSC:
  • 1 Bildschirm – bis zu 5 K/60 Hz
  • 2 Bildschirme – bis zu 2x 4K/60Hz
• (Kombination mit vier Bildschirmen):
  Bis zu 2x 2048×1152/60 Hz und 2x 4K/60 Hz

Dockingstation-Technologie: USB-C (MST) + DisplayLink 3900

C31QUATTRODOCKPD | i-tec USB-C Quattro Display Docking Station with Power Delivery 85 W | i-tec

C31QUATTRODOCKPD - i-tec USB-C Quattro Display Docking Station with Power Delivery 85 W

i-tec.pro

Da mußt du dich natürlich schon in Thunderbolt (USB C) und DisplayLink einlesen!

Thunderbolt (Schnittstelle) – Wikipedia

de.wikipedia.org

DisplayLink DL-3000 Series | Synaptics

OverviewHow to BuyDL-7000 SeriesDL-1950 Series

www.synaptics.com

DisplayLink - Wikipedia

en.wikipedia.org

"Bis zu 2x 2048×1152/60 Hz"

Das läuft da nur wegen der virtuellen DisplayLink "Grafikkarte" in der Dock!

So ne Dock brauchst du da AFAIK immer und die sind selten und teuer und das ist natürlich ne Combo Thunderbolt und DisplayLink Dock...

Mit keiner reinen Thunderbolt Dock ist was du willst möglich und auch AFAIK mit keiner proprietären Lenovo Dock für deine Kiste.

Zudem dürfte da mit deiner Kiste und nur TB3 und der Dock bei 2x 3440x1440@60Hz auch Pustekuchen angesagt sein, da bin Ich mir aber nicht ganz sicher.

Ich würde drauf tippen, das da nur 50Hz oder sogar weniger drin sind.

"DP 1.2 support is mandatory, while DP 1.4 is optional"

Thunderbolt (interface) - Wikipedia

en.wikipedia.org

Ist da u.a. der Grund und wenn deine Kiste da nur DP 1.2 unterstützt ist absolut immer Pustekuchen angesagt!

https://www.lapstars.de/images/t15/lenovo_thinkpad_t15_spezifikationen.pdf

Und selbst Lenovo gibt da keine Infos, da heißt es nur der Versuch macht klug.

Wobei die Kiste normalerweise da immer DP 1.4 unterstützt, nur welche Version ist da die Frage.

DP 1.4 HBR3 DSC zu weit über 90% halt nicht.

DP 1.4 HBR3:

• 1 Bildschirm – bis zu 4 K/60 Hz
• 2 Bildschirme – bis zu 2x 1440p/60Hz

Und dann ist da dann Schluß mit lustig.

https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_T15_Gen_1/ThinkPad_T15_Gen_1_Spec.PDF

Was anderes verspricht Lenovo hier auch nicht...

Thunderbolt supports up to 5K@60Hz

https://psref.lenovo.com/syspool/Sys/PDF/ThinkPad/ThinkPad_T15_Gen_2/ThinkPad_T15_Gen_2_Spec.pdf

Das Gen 2 sollte das eigentlich leisten können, wobei Lenovo selbst da das nicht verspricht.

2x 3440x1440@60Hz ist halt ne Luxus Anforderung und da braucht man auch die entsprechende Kiste.

P.S.

U3DUAL4KHDMI | i-tec USB 3.0 / USB-C Dual 4K HDMI Video Adapter | i-tec

U3DUAL4KHDMI - i-tec USB 3.0 / USB-C auf HDMI Video Adapter, 2x HDMI (2x 4K@60Hz), kompatibel mit Thunderbolt 3, für Windows, Mac OS, Android, Ubuntu

i-tec.pro

parallel zu deiner schon vorhandenen Dock (oder ner anderen USB C /Thunderbolt Dock) wäre da übrigens ne Lösung!

DisplayLink DL-6000 Series | Synaptics

OverviewHow to BuyDL-7000 SeriesDL-1950 Series

www.synaptics.com

Und da ist der Chip drin.

CAQUATTRODOCKPDPRO | i-tec Universal USB 3.0/USB-C/Thunderbolt, Quattro 4K Display Docking Station with Power Delivery 100 W | i-tec

CAQUATTRODOCKPDPRO - i-tec Universal USB 3.0/USB-C/Thunderbolt, Quattro 4K Display Docking Station with Power Delivery 100 W

i-tec.pro

DisplayLink : Unveils Quad 4K DL-6910 Chipset at CES 2019

DisplayLink, the leading provider of USB graphics and Wireless VR technology today announced a new chipset enabling quad-4K monitor productivity. The new DL-6910... -January 09, 2019 at 05:28 pm EST - MarketScreener

www.marketscreener.com

i-tec Universal Quattro 4K Docking Station ab € 306,90 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für i-tec Universal Quattro 4K Docking Station ✔ Produktinfo ⇒ Typ: LAN-Adapter, USB-Hub, Cardreader, Videoadapter • Bauform: 1x extern kabelgebunden (Anschlusskabel ni… ✔ Adapter & Hubs ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Und AiO wird da natürlich immer richtig teuer!

Sehr gut erklärt P.S. i-tec hat einen eigenen Konfigurator, siehe auf der Homepage unter "Unterstützung". Unter "Lenovo" sind sehr viele Notebooks aufgeführt, an sich selbsterklärend.

Konfigurator | i-tec

i-tec | Computerzubehörhersteller

i-tec.pro
