Hiho
Hier die Vorstellung meines Wakü Servers der schon ein paar Monate in Bau ist
.
Zuerst mal zur Hardware:
Verbaut wurden dort
Case: Lian Li PC-V2000 plus Alu schwarz
CPU 2x Intel Xeon E5420, 4x 2.50GHz, 333MHz FSB, 2x 6MB shared Cache, 771-pin = 8x 2.50GHz
Mainboard ASUS DSEB-DG, i5400 (dual Sockel-771, FB-DIMM PC2-6400F)
Ram 8x Kingston ValueRAM FB-DIMM Kit 2048MB PC2-6400F ECC CL5 (DDR2-800)
Grafikkarte ASUS EAH3450/HTP, Radeon HD 3450, 256MB DDR2 PCIe 2.0
Raid Controller: 1xPromise SuperTrak EX16350 retail, PCIe x8, 16x SATA II • RAID 0/1/5/6/10/50/JBOD • inkl. 256MB RAM
HDDS:
1x250GB @ JBOD @ OS
8x500GB @ Raid 5 @ Daten
6x1TB @ Raid 5 @ Daten
2x320GB @ Raid 1 @ Daten
Nachdem der Server ziemlich oft lauft und das dann meistens mit Boinc für verschiedene Projekte war mit die Luftkühlung viel zu Laut.
Hier mal ein Bild wies davor ausgeschaut hat.
Somit hab ich dann ziemlich schnell beschlossen das das Teil auf eine Wasserkühlung umgebaut wird.
Tja nur wo in einem V2000 das voll mit HDDS ist noch eine Radiator einbauen.?
Also wird der Radi extern verbaut.
Somit hab ich mich an die Planung einer Extern Wakü Box gemacht.
Darin sollten folgen Teile ihren Platz finden.
2 x MagiCool XTREME TRIPLE 360 Radiator

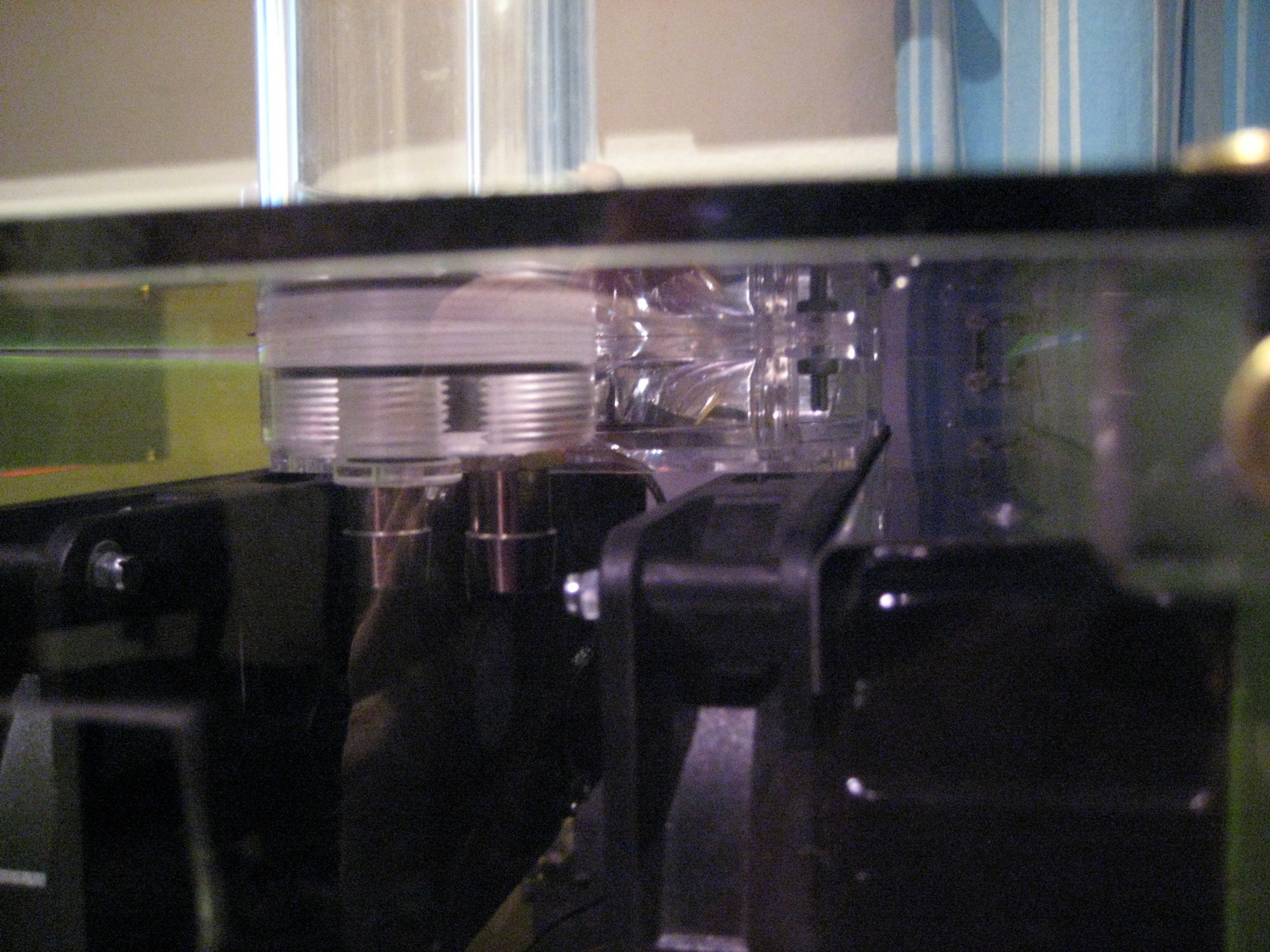

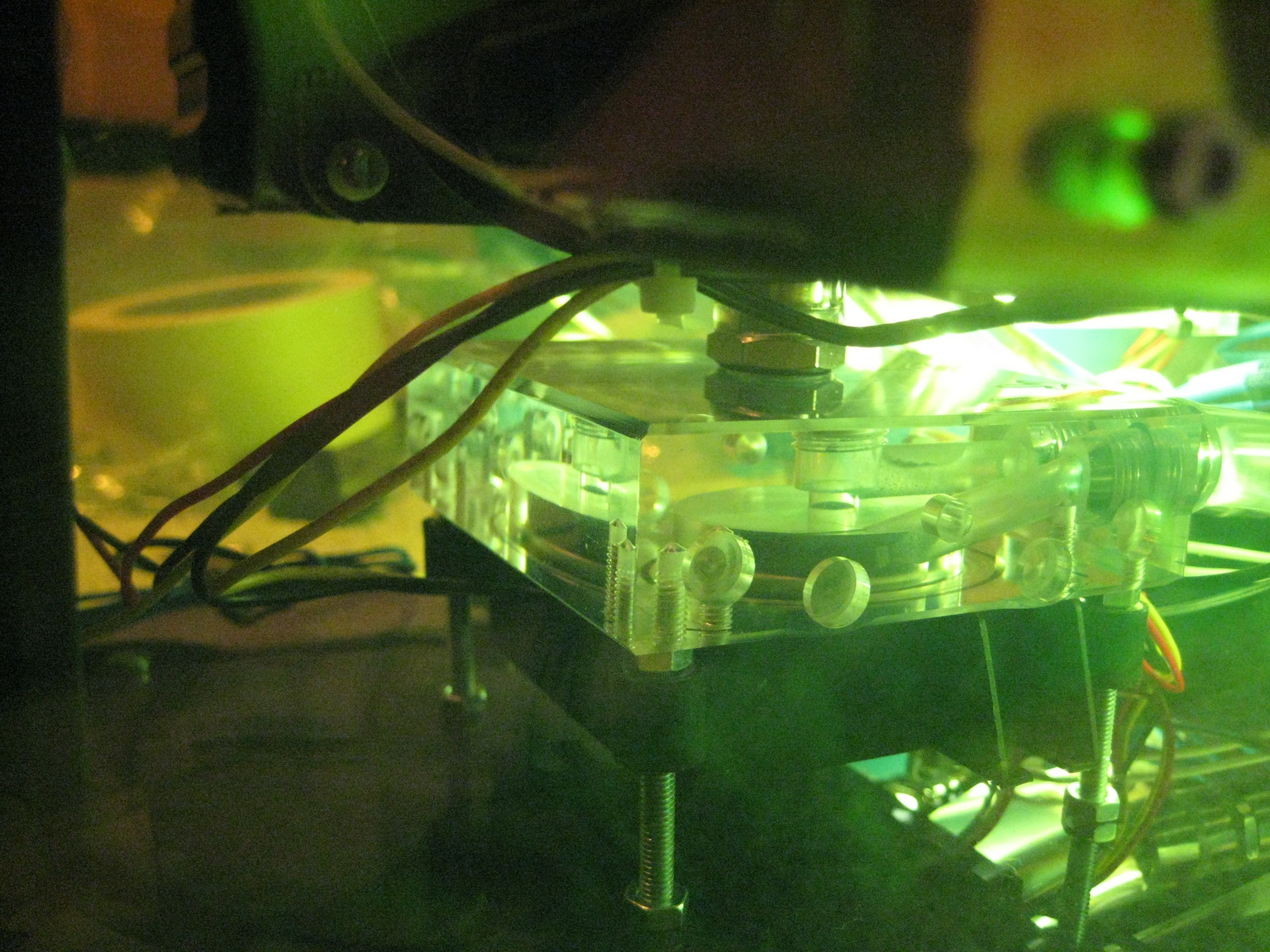

1 x Laing DDC-Pumpe 12V/2-1RT mit 2xG1/4"-Außengewinde
1x Magicool Plexiac 100 Ausgleichsbehälter
1x Tecnofront Flow Trap
Weiters sollte das Teil nicht massig Platz wegnehmen und schick auschauen und was besonders werden.
So bin ich auf die Idee gekommen dies aus Plexi zu bauen.

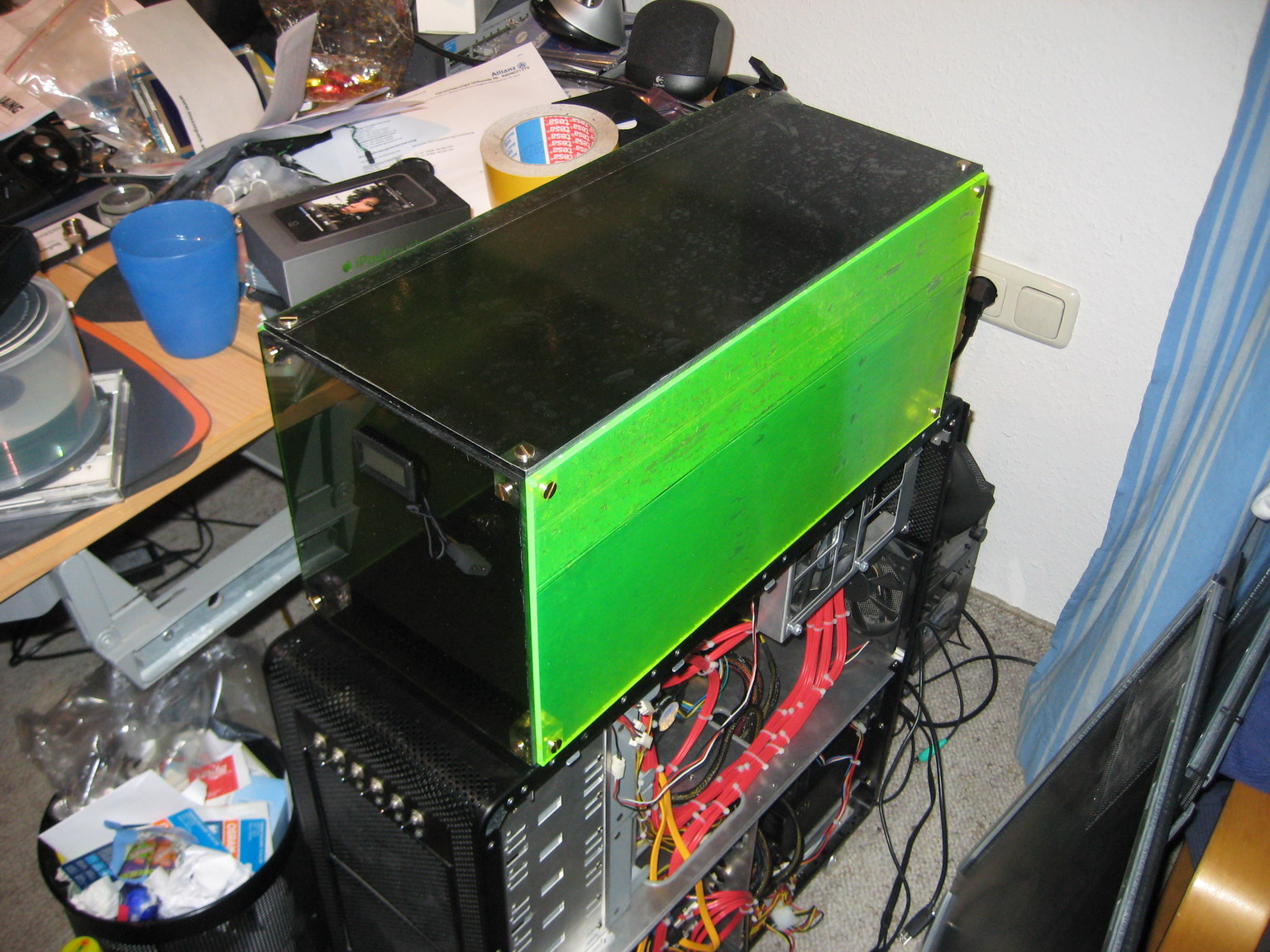

Somit hab ich alle Teile gut vermessen und mir dann einen Plan gemacht. Als die Abmessungen feststanden hab ich Plexiteile mit einem Kolleg zurechtgeschnitten.
So das nächste Problem wie bekomm ich die ausschnitte für die Radis und Lüfter in das Case. Nach längerem überlegungen bin ich draufgekommen das ja eine Kollegin von mir eine Firma hat die Laserarbeiten machen und dies ziemlich genau. Ich hatte früher schon mal 2 Plexi Teile lasern lassen.

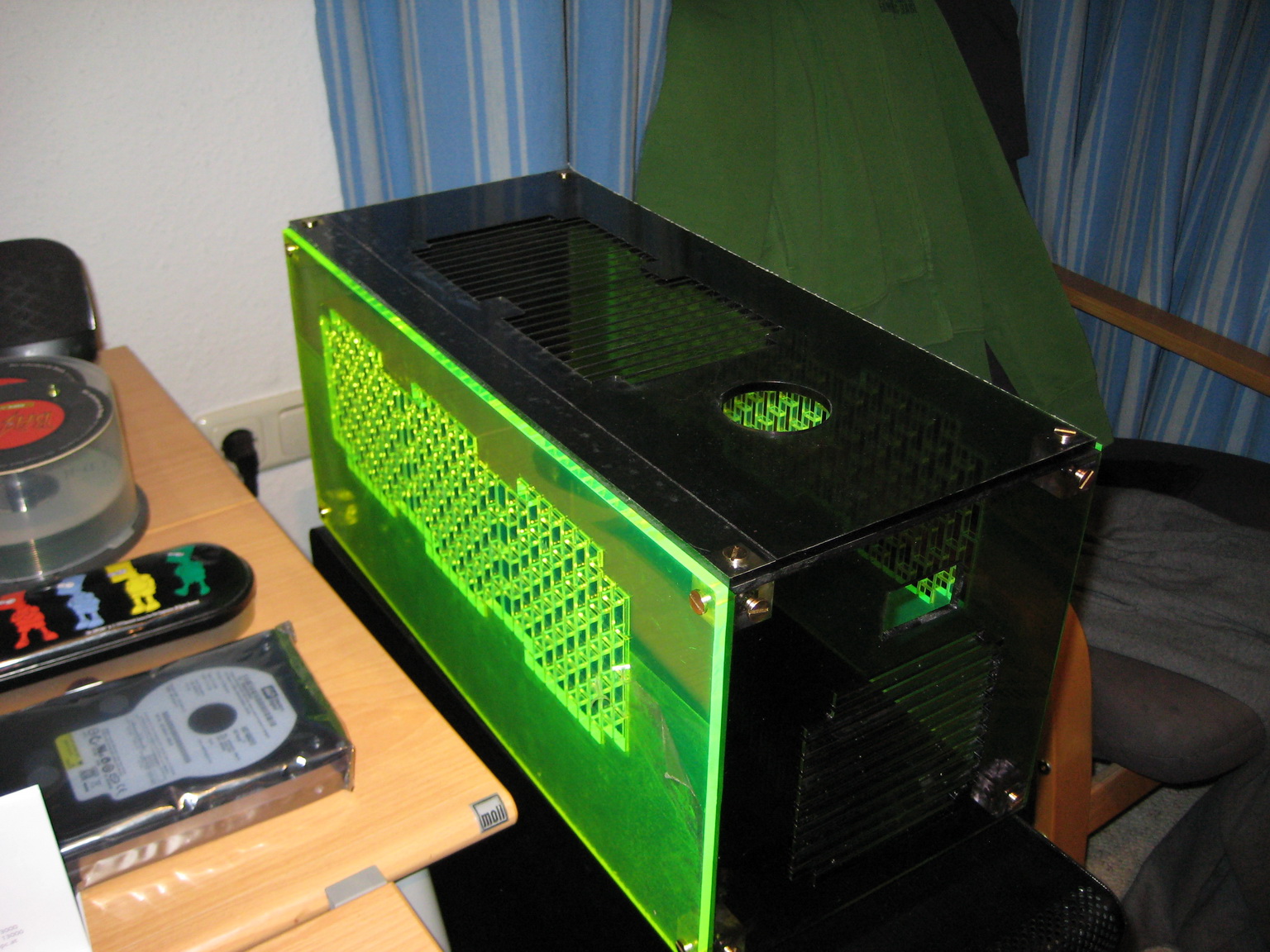

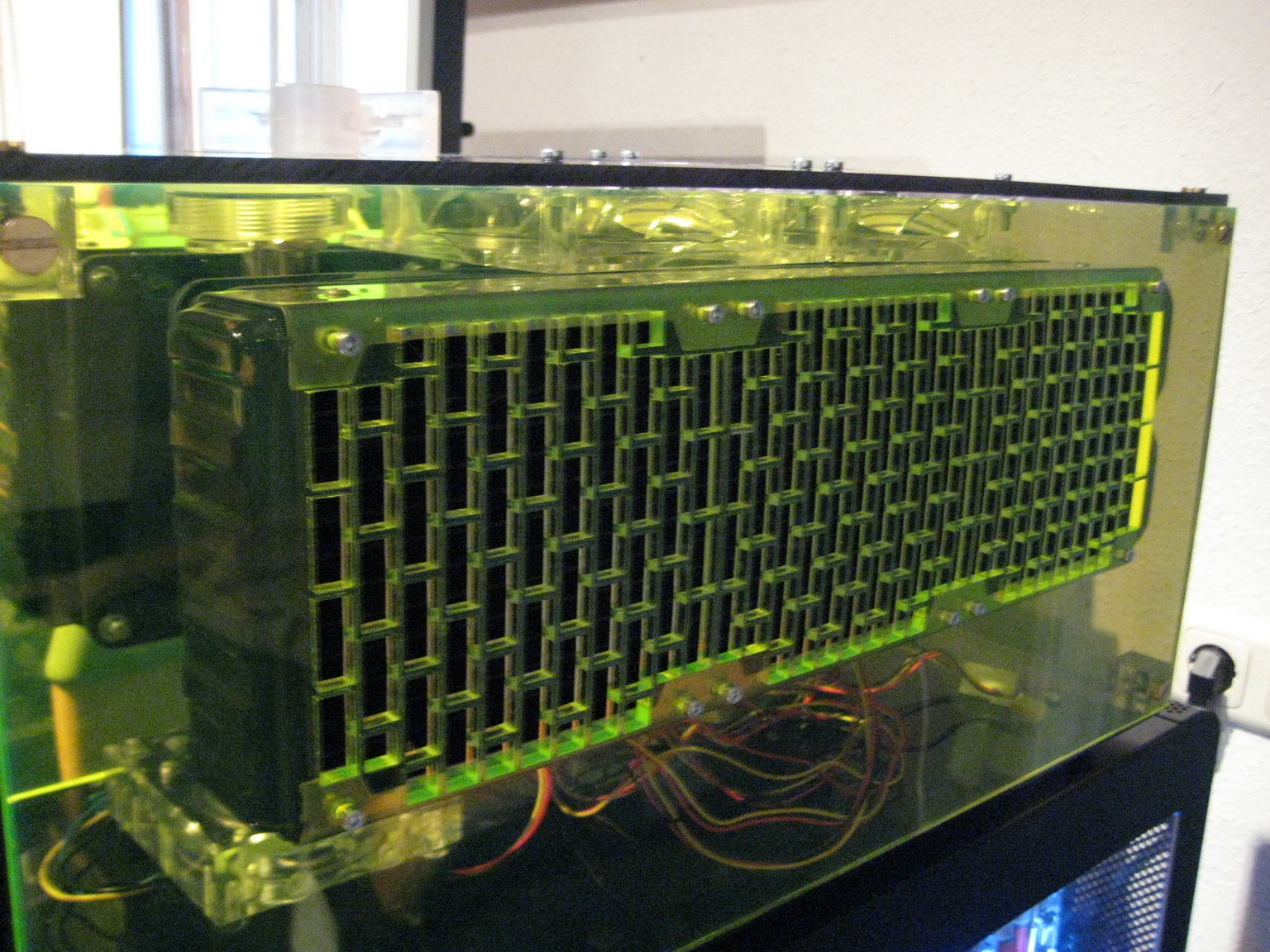

Also das Motiv für die Radis rausgesucht und die Teile zum Lasern gebracht. Ich habe mich hierbei für 2 verschiedene Auschnitte entschieden.

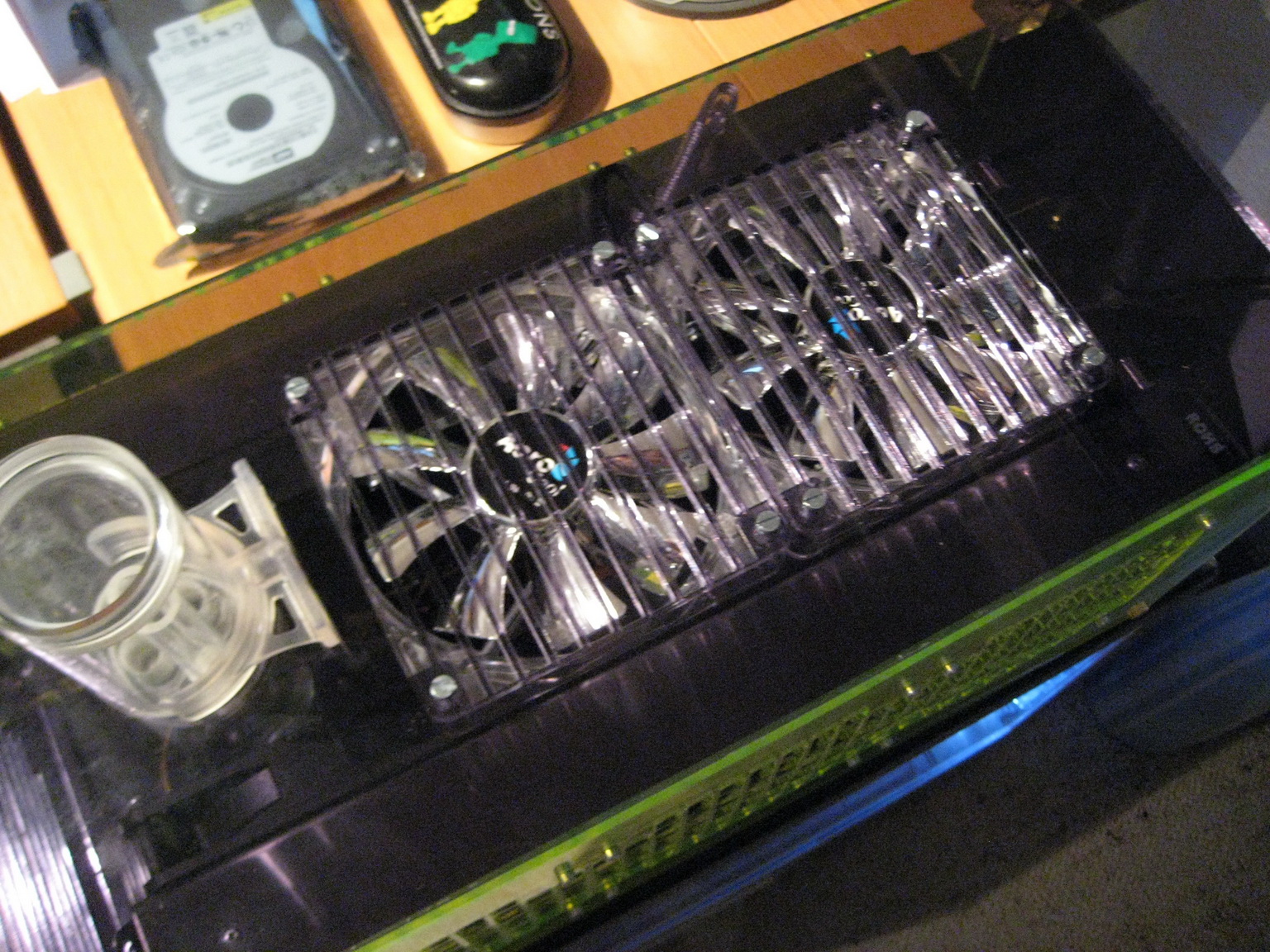

Danach hab ich die Radis, Küfter AGBs und Pumpe mal Probesitzen lassen.
Passt alles auf den mm

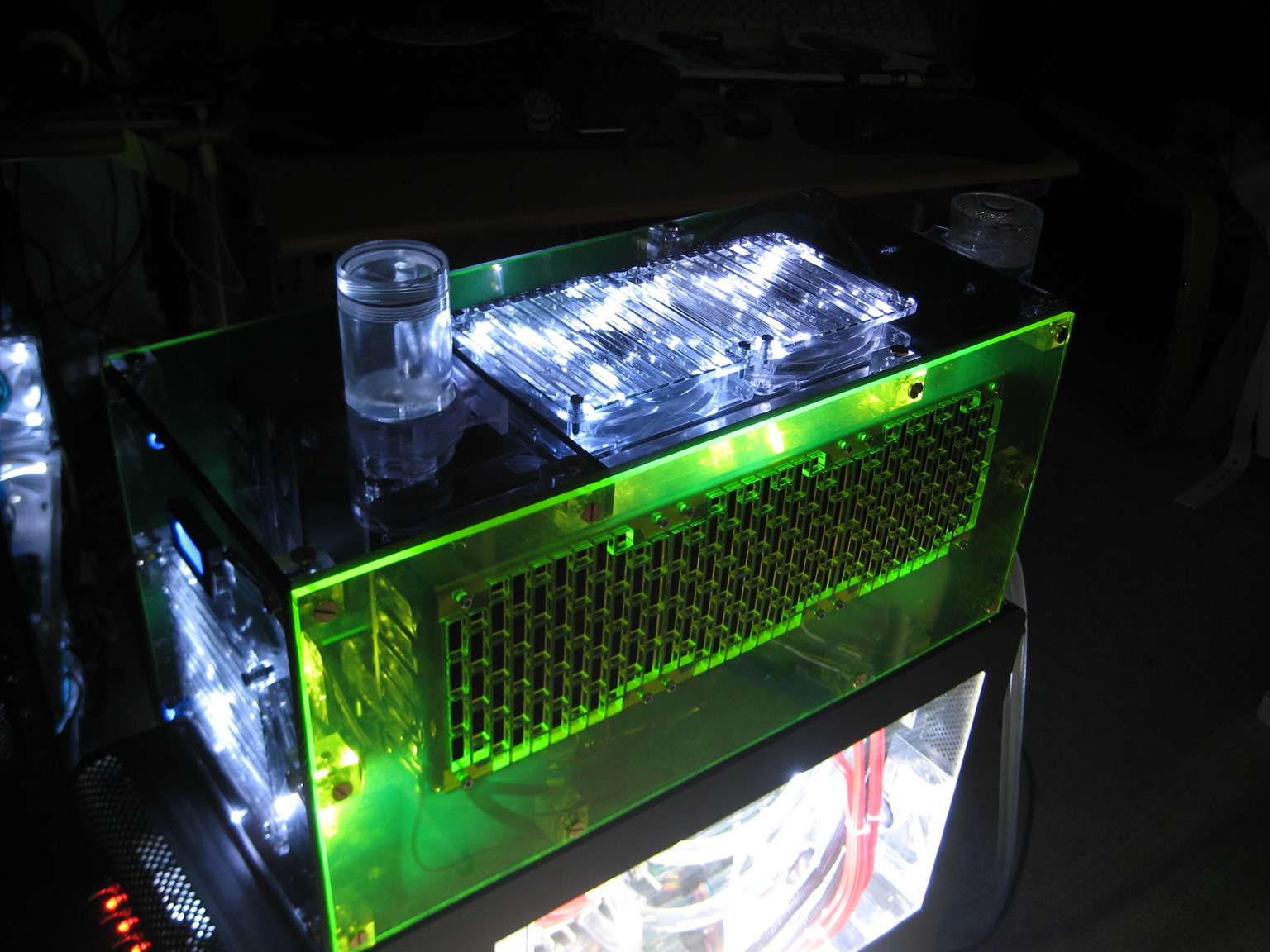

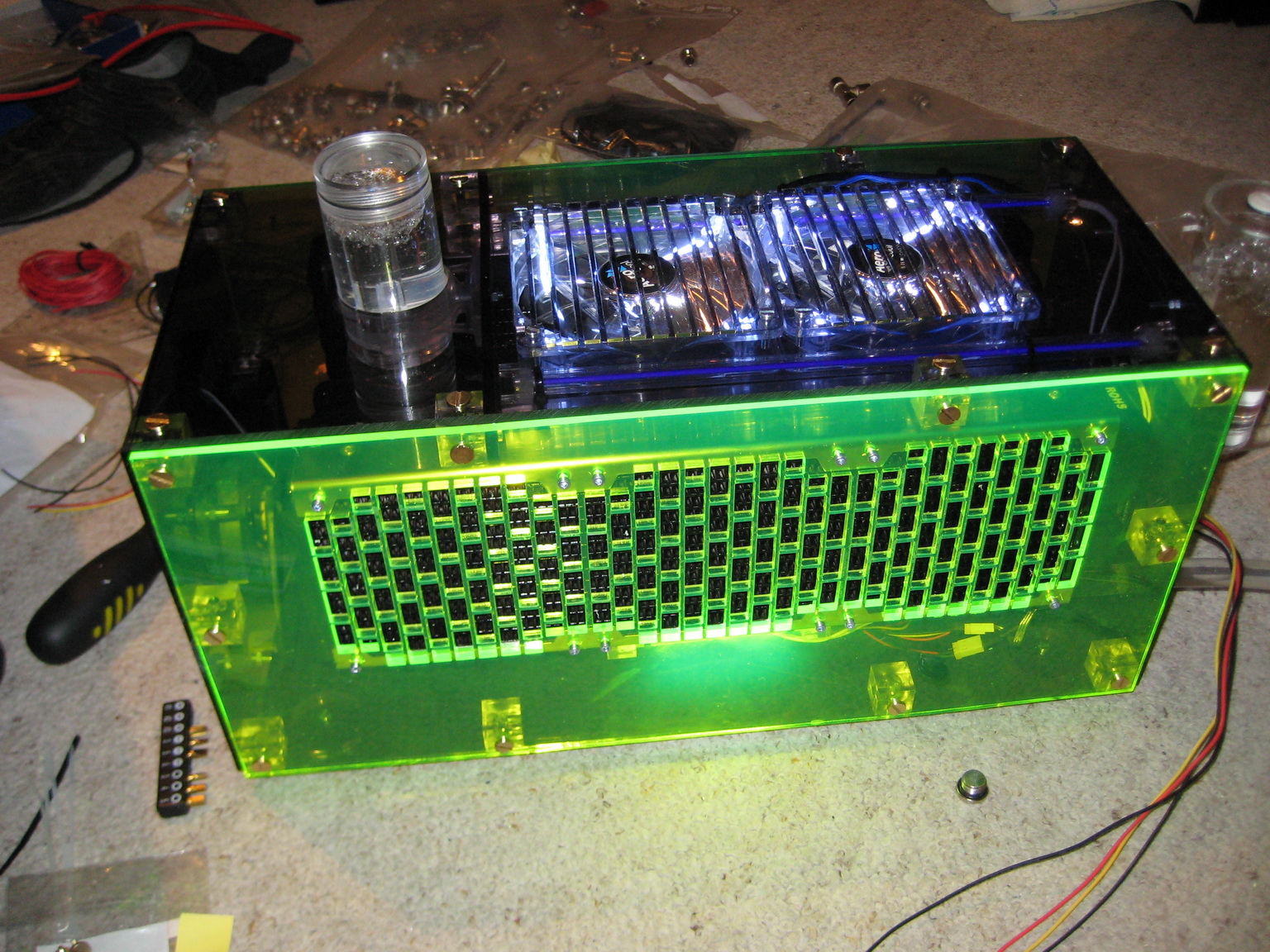

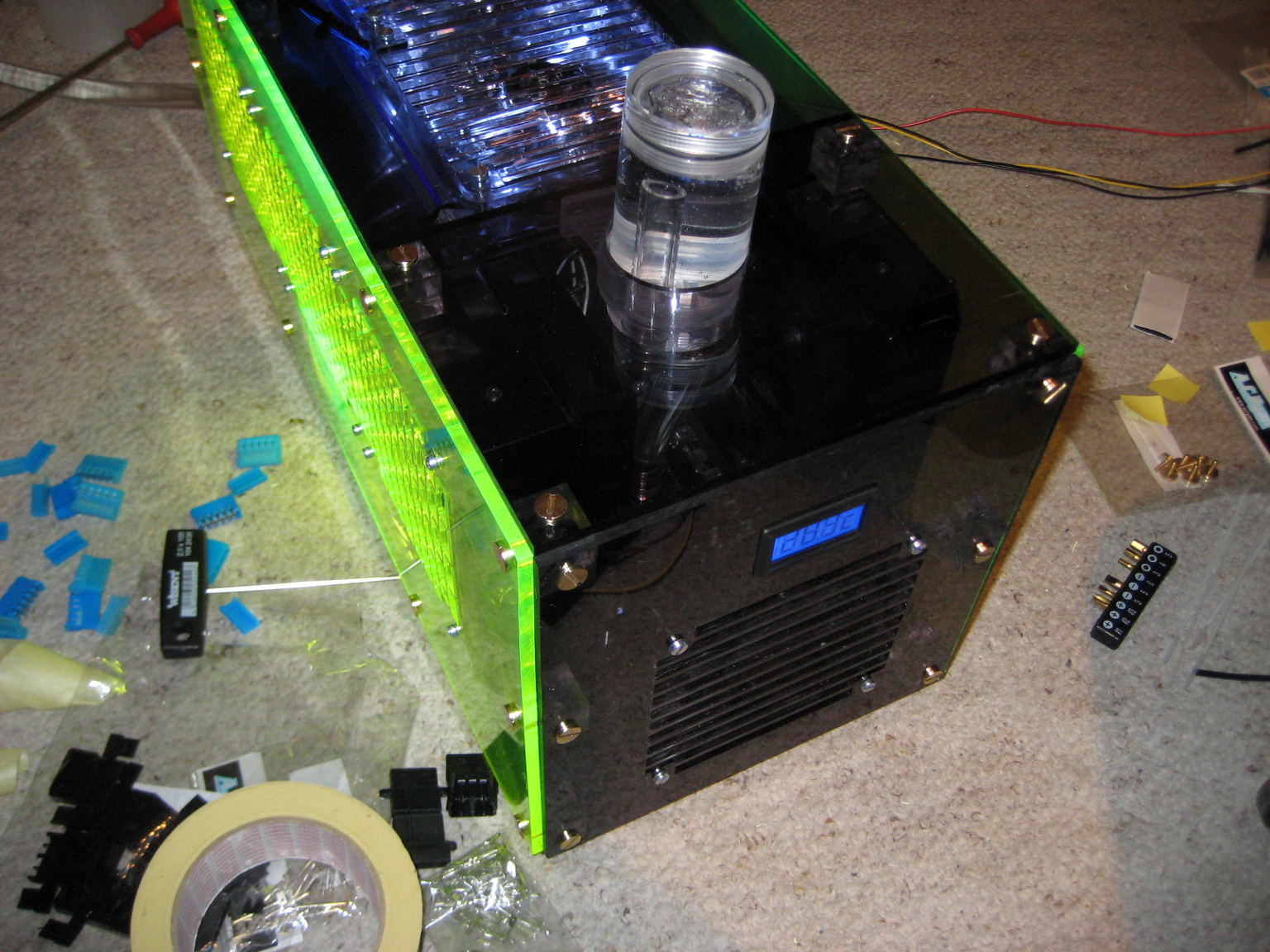

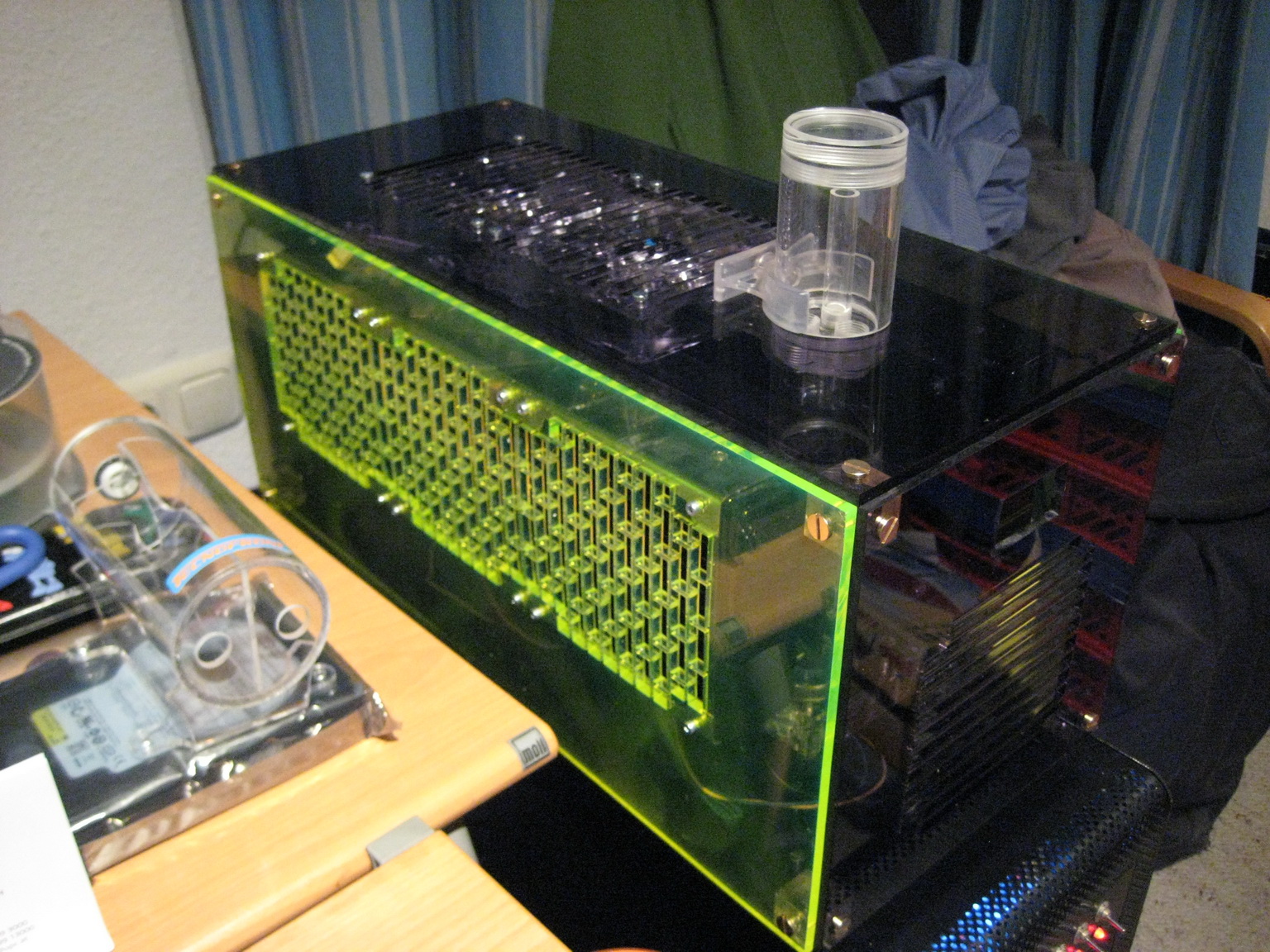

Nach ein paar weiten Wochenenden und ein paar Anpassungenhab ich dann mal alles zusammengebaut und das 1te mal mit Wasser befüllt.
Soweit so gut sind noch ein bisschen viel Kabel drin aber das bekomm ich auch noch hin.
Dann habe ich die CPU's in den Kreislauf mit eingebunden, und der erste Belastungstest lief dann für ein paar Wochen unter 100% Last auf allen 8 Kernen.

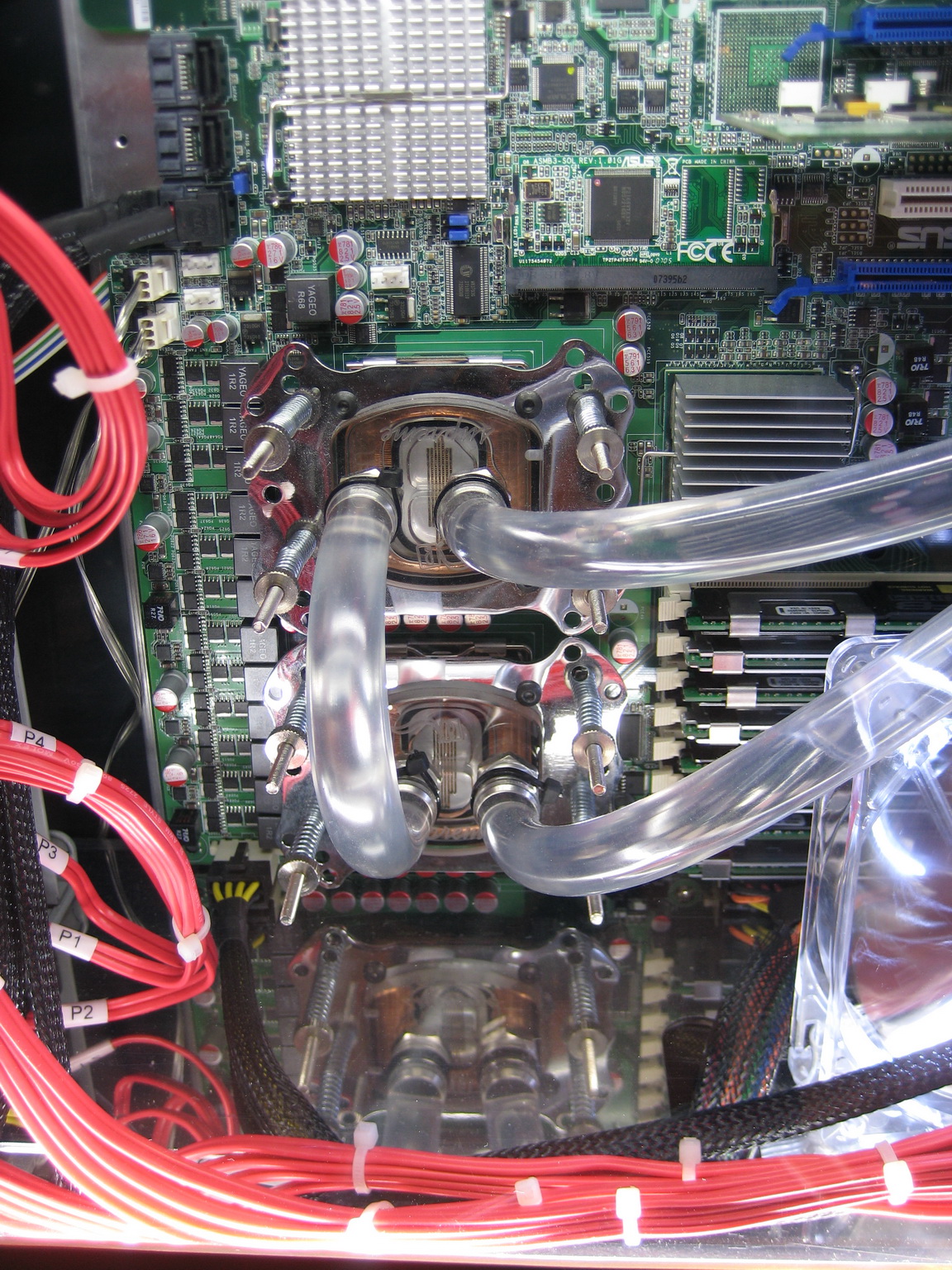

Als CPU Kühler wurden 2x EK Water Blocks EK-Supreme Plexi verwendet.
Der Rechner war jetzt sicher um 75% Leiser als davor. Weil die Intel Boxed lüfter drehen bei Last schon auf gut 4500-6500 rpm und das ganze zwei mal. Somit sind das schöne Schreihälse.
Weiters wurde ein Alu-Blech das sehr stark spiegelt über den Zwischenboden verbaut um eine Spiegeloptik hinzubekommen.

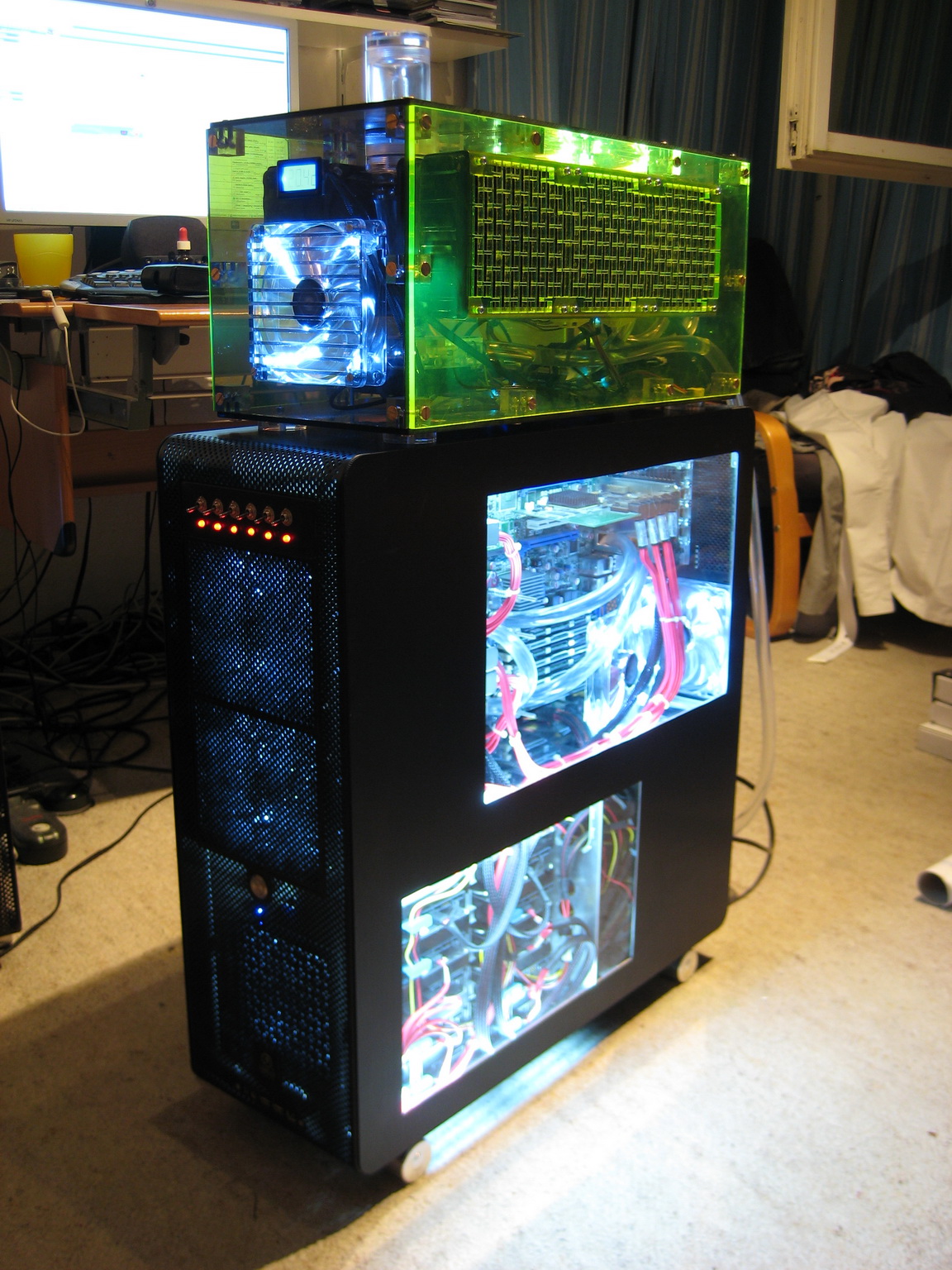

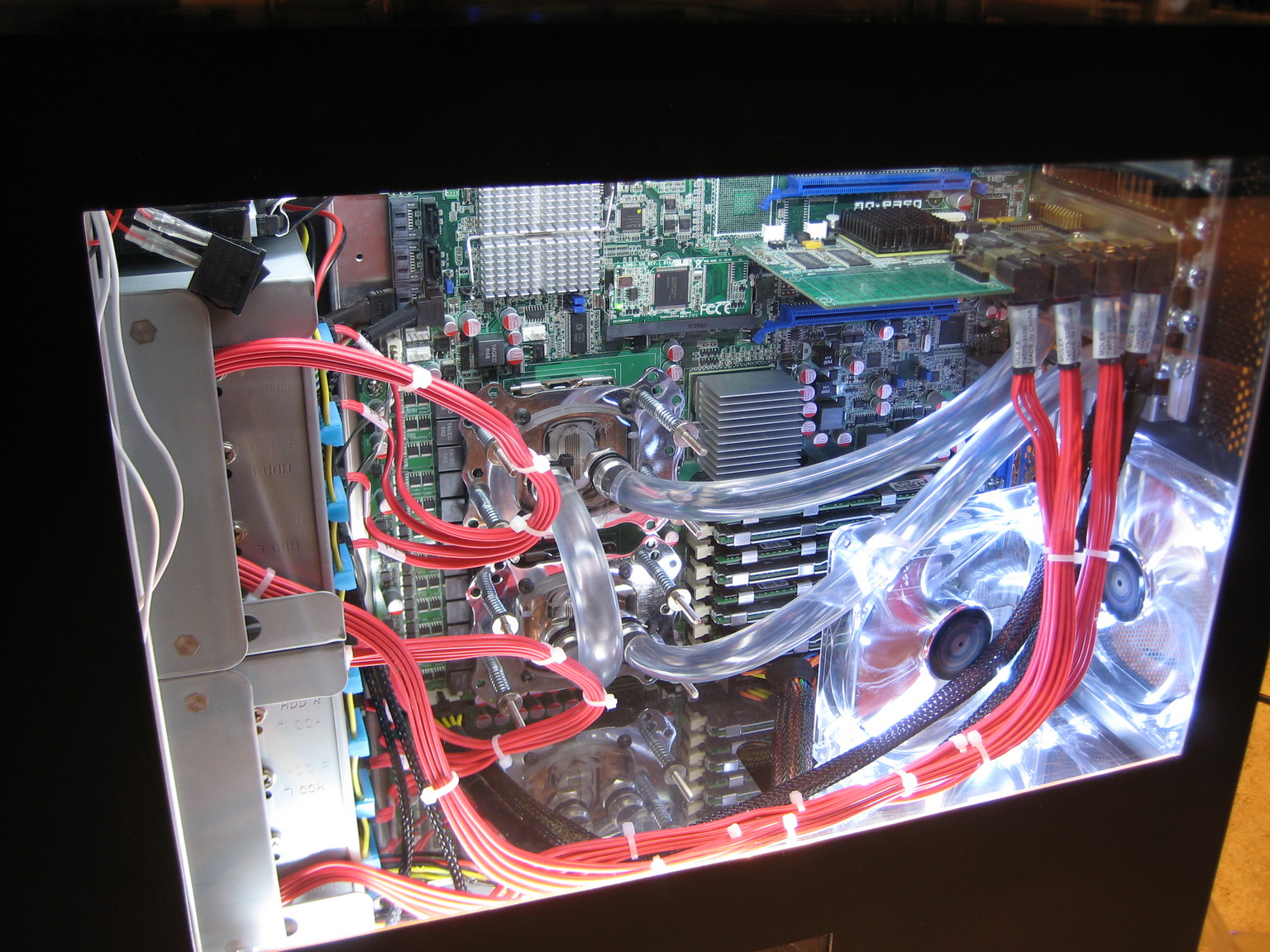

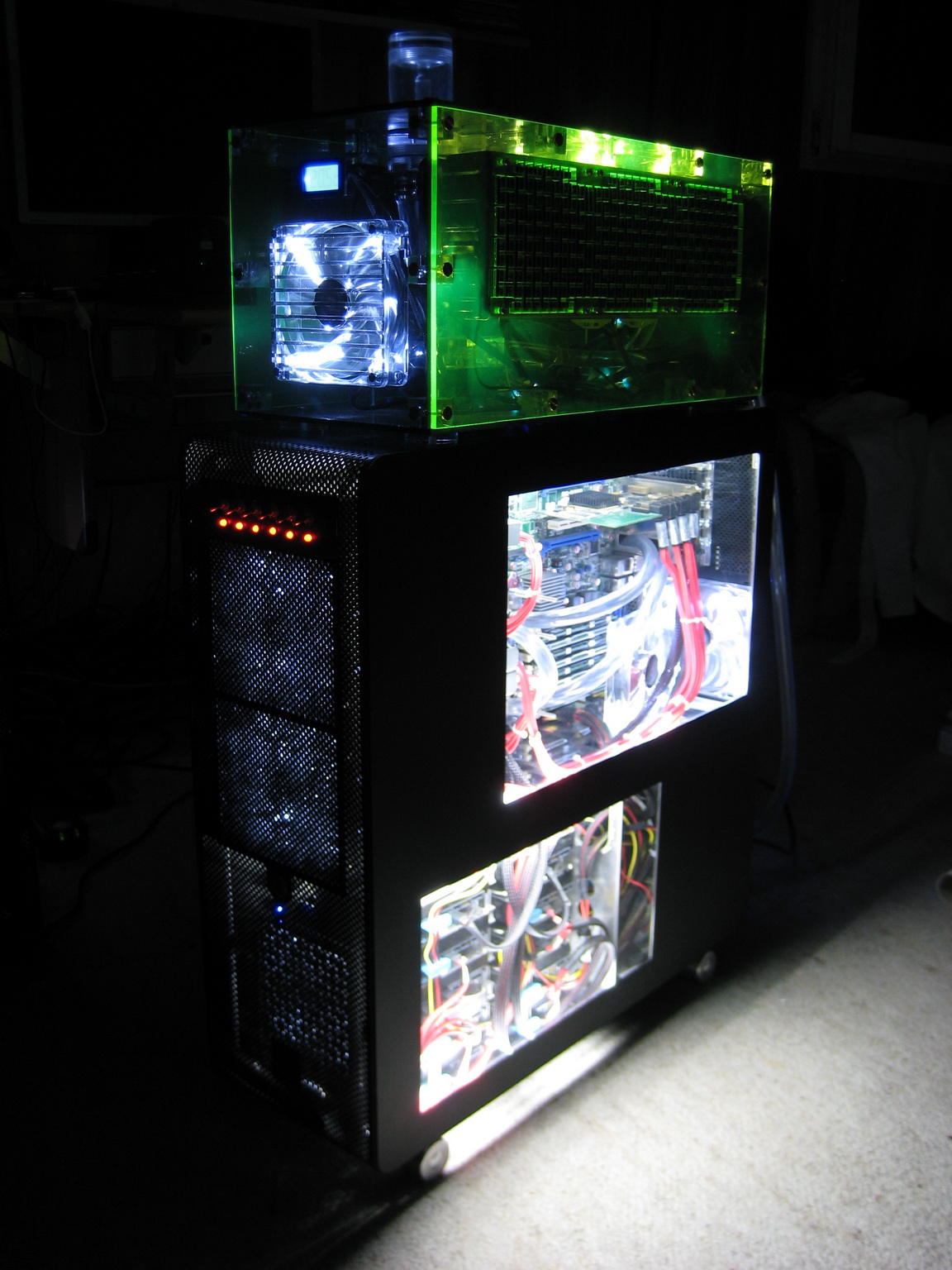

Hier ein Paar Bilder.

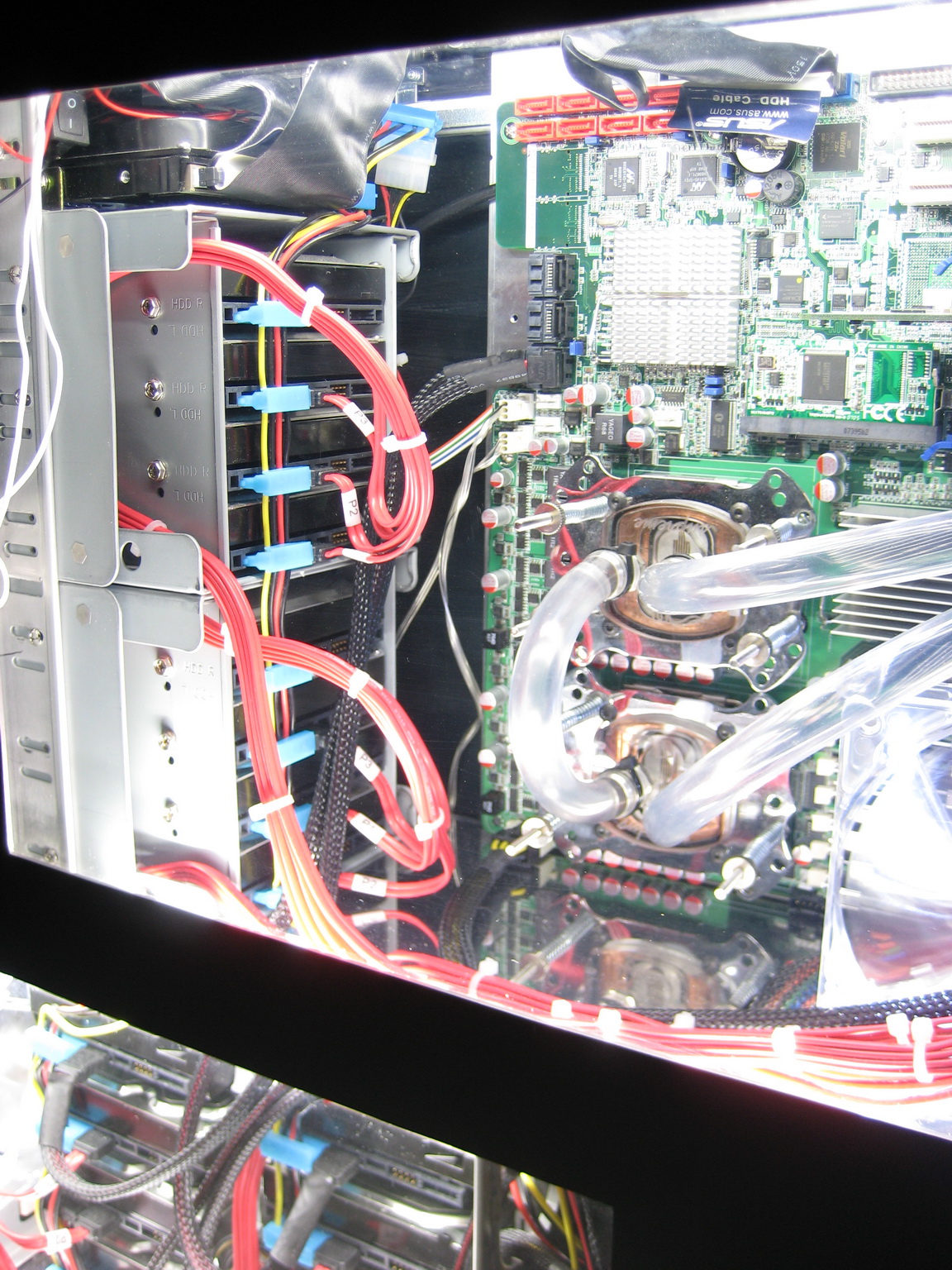

Weiters erkennt man auf den Bildern das ich angefangen habe die Sata Kabel vom Raidcontroller zu sleeven. Da mir hierfür aber zu wenig Sleev zur verfügung stand musste ich erst noch welches bestellen.
Ebenfalls passen die Blauen SATA & Molex Stecker gar nicht zu den schwarz gesleevten Kabeln. Somit hab ich diese Ebenfall direkt mitbestellt.
Was mich aber immer noch gestört hat war das die Lüfter von der Wakü Box ein bisschen laut waren da sie alle auf 12v liefen.
Somit hab ich ebenfalls mir eine 3tes Aquaero geleistet. Dieses wurde im Lian Li verbaut und regelt die Lüfter im Case.
Die 6x Kipp Lüftersteuerung wurde in das Externe Wakü Case verfrachtet somit kann ich jetzt die Lüfter zwischen 5v 12v und OFF regeln.

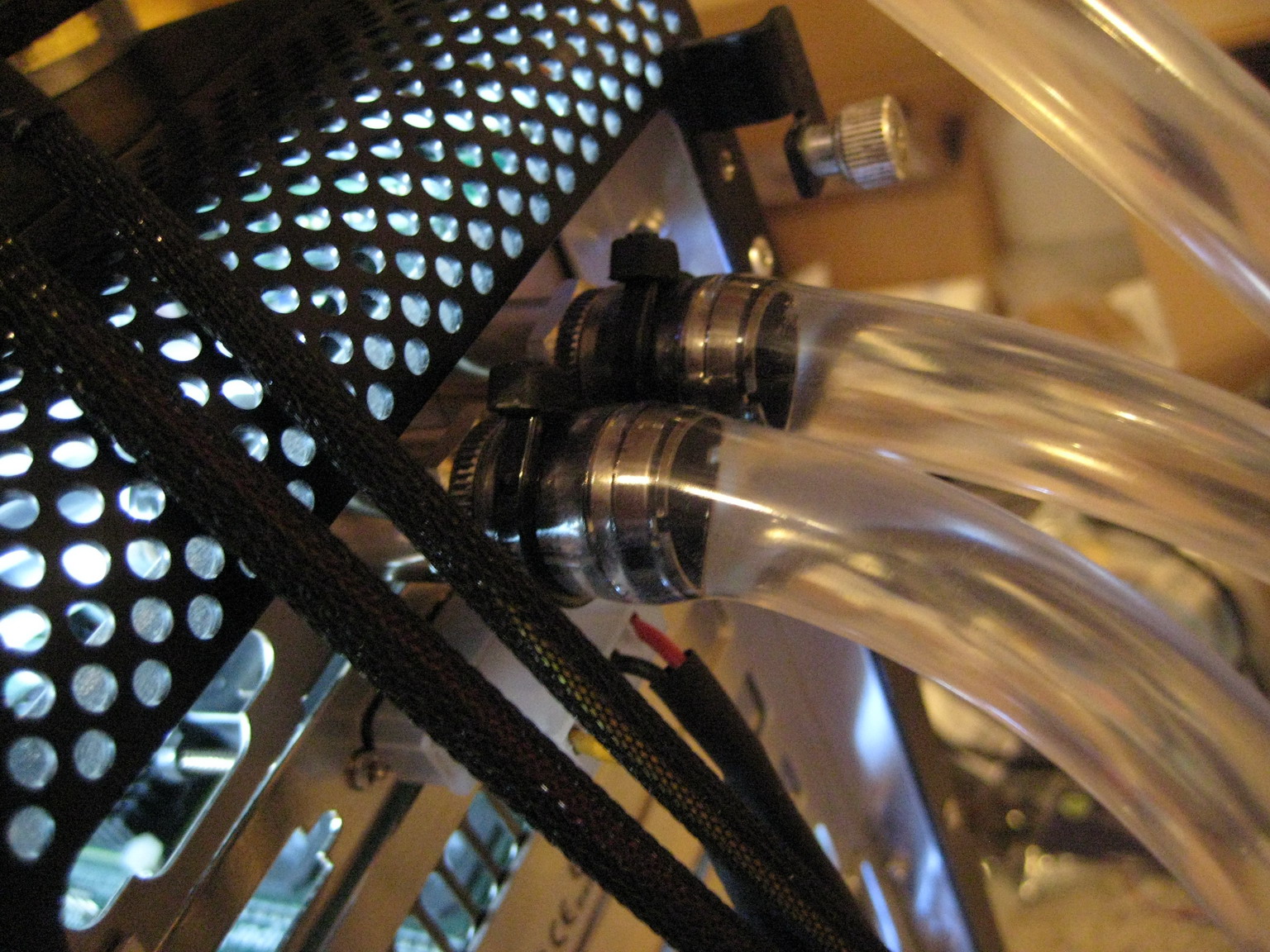

Im Lian Li wurde auch noch einen Druchflusssensor & eine Koolance Slot In G1/4 Schlauchdurchführung eingebaut zum die Schläuche schön nach draußen zu bekommen.
Im Extern Wakü Case wurd auch noch einen Mips Filter eingebaut der per 2 Kugelhähnen und SLI Verbinder schnell ein und ausgebaut werden kann.

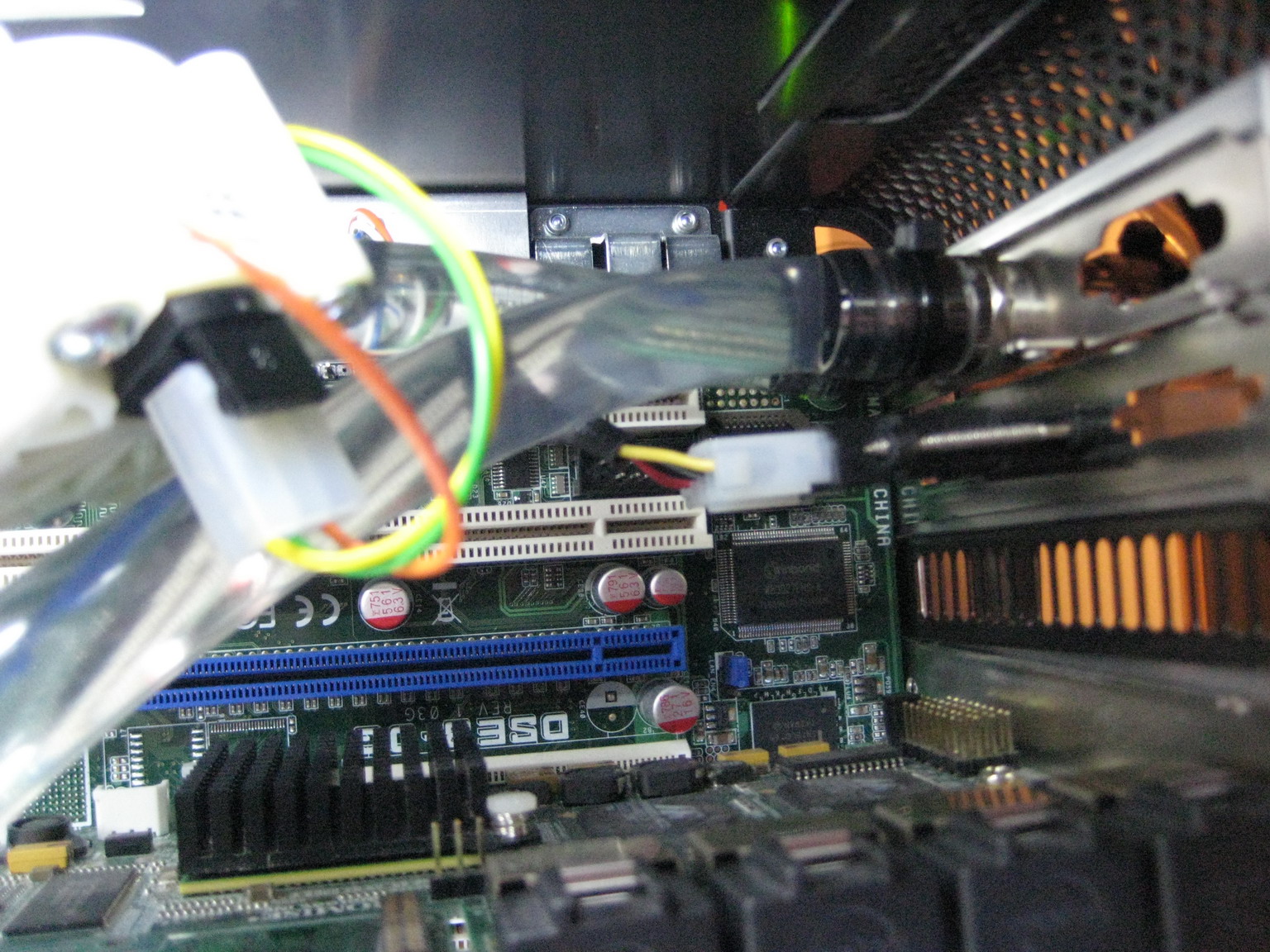

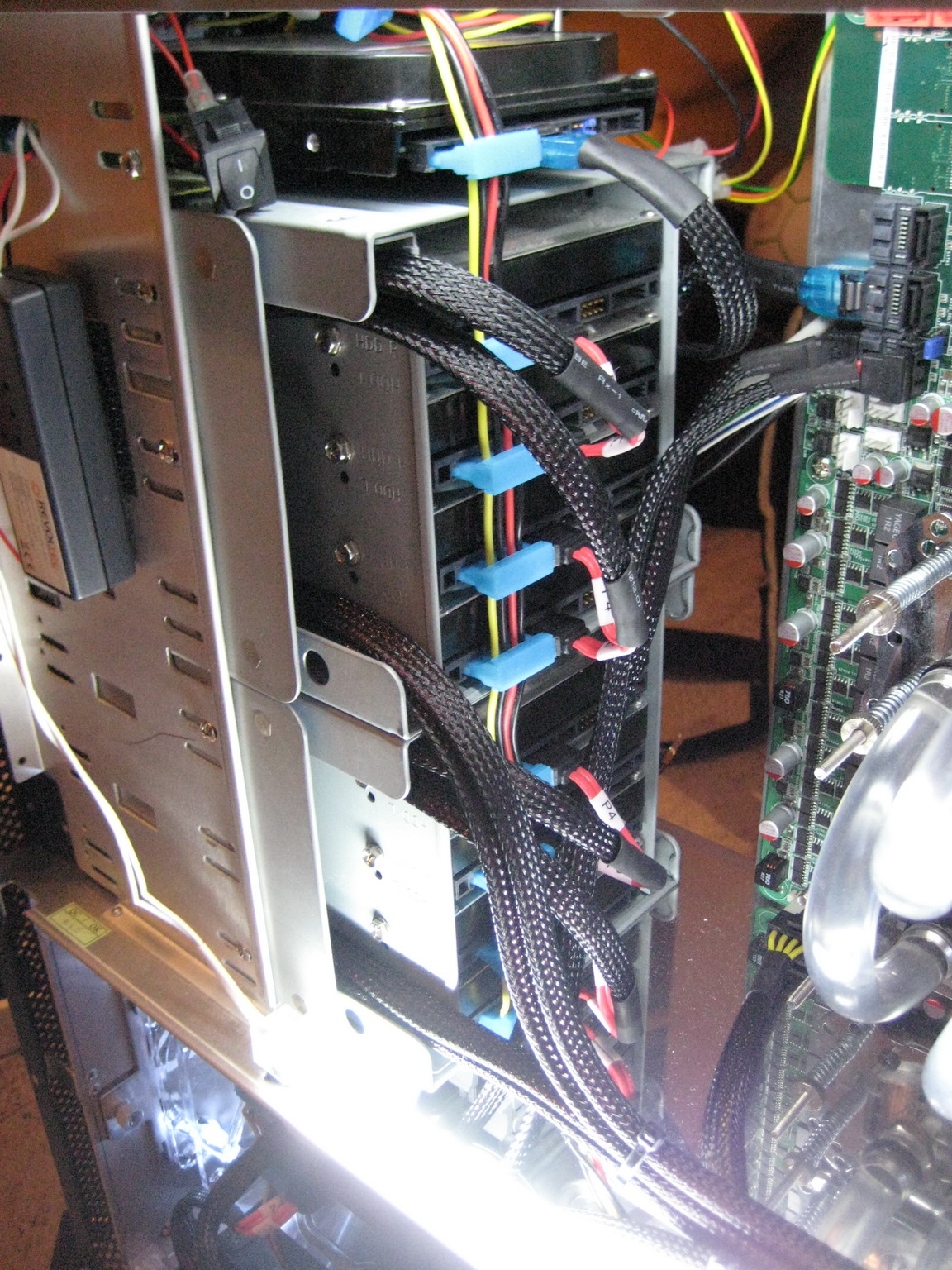

Bilder von den gesleevten SATA Kabeln & dem Druchflusssensor & Koolance Slot In G1/4 Schlauchdurchführung
Weiters wurden ein großteil der Kabel im externen Wakü Case gesleeved.
Das Aquero wurde in eine spezielle Lian Li Blende eingebaut. In diese wurden genau die Auschnitte fürs Aquaero reingelasert.
Heute hab ich ebefanfalls alle SATA & Molex Stecker von Blau auf Schwarz umgebaut im Lian Li Case.
Was noch ansteht bzw geplant ist:
Im Wakü Case muss ich noch die Molex Stecker auf schwarz umbauen & ein paar Kabel sleeven, und 2x UV Kathoden Sets einbauen.
Die Jungs von Anfitec haben für mich ja einen 8x Ram Wasserkühler gebaut Link, dieser sollte jetzt bald bei mir ankommen, weiters haben sie mir einen Wasserkühler für den Raidcontroller gebaut.
Diese Beiden Kühler runden dann die Wasserkühlung für den Server ab.
Wenn ihr Ideen oder verbesserungs Vorschläge habt immer her damit.
Weitere Infos & Bildern zu dem Server & meinen andern Rechnern findet ihr unter www.hardware.feichti.com
Gruss Feichti
