Einleitung
Hallo Community!
Das nunmehr dritte Board aus Fernost ist bei mir eingetroffen und wird getestet.
Die beiden Boards aus den ersten Tests (dieser hier und jener hier) welche zu meinem Projekt rund um meine Reise zu den Chinaboards gehören werden heute um ihren dritten Mitstreiter ergänzt, dem E5 Ver 3.5C.
Dieses Board wurde bei einem niederländischen Händler gekauft. Der Shop wird bald auch mehr Boards (für aktuellere Sockel) da haben.
Fernab: Es gab keine OVP zum Board, deswegen wird dieser Teil hier auch nicht behandelt. Im Lieferumfang ist eine Treiber-CD, eine gedruckte Minianleitung, die Blende sowie ein SATA-Kabel.
Features und Layout
Mal vorgegriffen: mATX mit Sockel 2011 drauf sieht einfach immer etwas merkwürdig aus (geschweige denn ITX). Als BIOSTAR-Fan erinnert mich das Board einfach immens an BIOSTAR-Boards, warum auch immer - vermutlich wird es der Mix aus Rot, Schwarz und Gelb sein. Kurzum: Zum Layout lässt sich nichts besonderes sagen, maximal das der USB3.0 intern echt schlecht angebracht ist.
Hier die Obligatorischen Lötstellen-Bilder:
Das einzige, wirklich störende Layout-Problem war der USB3-Anschluss, der sich links neben der CPU befindet. Ernsthaft, warum? Auch war es schade das einige Pfosten nicht belegt waren (für USB und eventuell SATA/SAS). Auch verstehe ich nicht warum so viele Boards den Audio-Header so komisch positioniert haben. Ansonsten ist aber alles im Lot.
Zum Chipsatz noch. Laut CPU-Z usw. (siehe unten) ist es ein C204-Chipsatz. Laut einigen Internetseiten und Shops ist es aber ein B75. Wohl wichtig bei beiden Chipsätzen ist, das KEIN Quadchannel supportet wird. Bei allen Boards gibt es, wenn überhaupt, nur rudimentäres RAM-OC (z.B: Takt auf 1866MHz).
Anschlüsse:
Board:
- 3x USB2
- 2x Case FAN (PWM)
- 1x CPU FAN
- 3 x SATA 2.0, 1 x SATA 3.0
- 1x PCIe x16
- 2x PCIE x1
- 1x USB3
- 1x Audio
Hinterer I/O-Bereich:
- 2x USB3
- 6x USB2
- Ethernet
- PS/2
- Audio (In, Out, Mic)
Hinterer I/O-Bereich:
BIOS und Overclocking-Optionen
Im BIOS des Boards lässt sich nichts überaus cooles (oder uncooles) feststellen. Auch hier lässt sich Bifurcation wieder aktivieren.
In vielen Ausländischen Foren und Internetseiten wird bemängelt, das das Board zu wenige Phasen für gescheites OC hat, aber es gibt wohl auf dieser Seite hier ein BIOS, welches den BCLK-Overclock freischaltet.
Auch sehr löblich: Die Smartfan-Funktion im BIOS lässt schön viele Einstellmöglichkeiten zu.
BIOS-Screenshots:

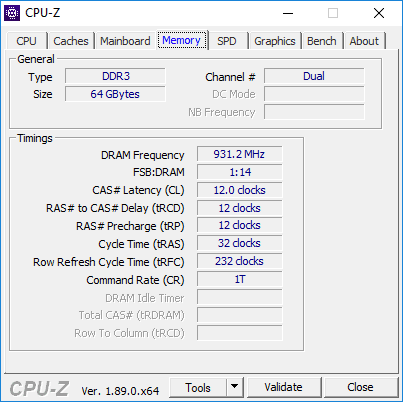

CPU-Z:
Speccy Mainboard-Sektion:
Code:
Motherboard
Manufacturer INTEL
Model X79 INTEL (INTEL Xeon E5/Corei7 DMI2 - C600/C200 Cipset (SOCKET 0)
Version V3.5C
Chipset Vendor Intel
Chipset Model Ivy Bridge-E
Chipset Revision 04
Southbridge Vendor Intel
Southbridge Model C204
Southbridge Revision 05
System Temperature 123 °C
BIOS
Brand American Megatrends Inc.
Version 4.6.5
Date 24.04.2018
Voltage
CPU CORE 0.760 V
AVCC 3.344 V
3VCC 3.328 V
VIN6 1.056 V
VIN7 0.144 V
VIN8 0.872 V
VIN9 1.584 V
VIN10 0.000 V
VIN11 0.000 V
VIN12 1.056 V
VIN13 1.136 V
VIN14 0.112 V
PCI Data
Slot PCI-E
Slot Type PCI-E
Slot Usage Available
Data lanes x4
Slot Designation J8M1
Characteristics 3.3V, Shared, PME
Slot Number 0
Slot PCI-E
Slot Type PCI-E
Slot Usage In Use
Data lanes x8
Slot Designation J7M2
Characteristics 3.3V, Shared, PME
Slot Number 1
Slot PCI-E
Slot Type PCI-E
Slot Usage Available
Data lanes x8
Slot Designation J7M1
Characteristics 3.3V, Shared, PME
Slot Number 2
Slot PCI-E
Slot Type PCI-E
Slot Usage Available
Data lanes x8
Slot Designation J6M2
Characteristics 3.3V, Shared, PME
Slot Number 3
Slot PCI-E
Slot Type PCI-E
Slot Usage Available
Data lanes x16
Slot Designation J6M1
Characteristics 3.3V, Shared, PME
Slot Number 4Performance-Tests

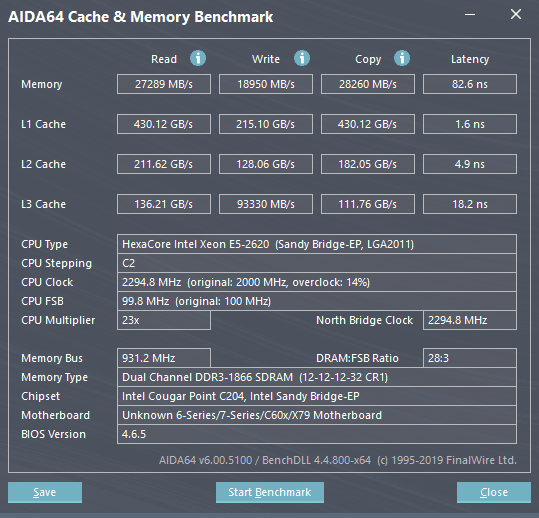

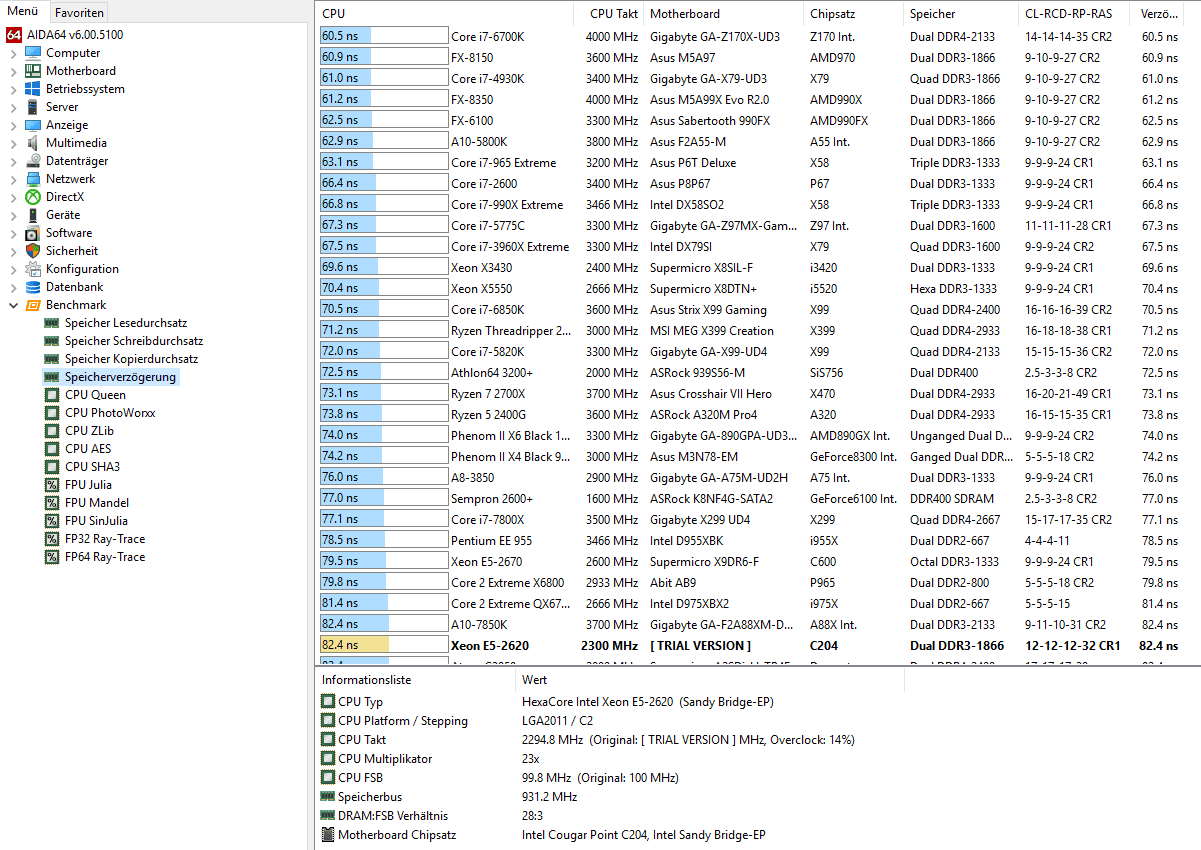

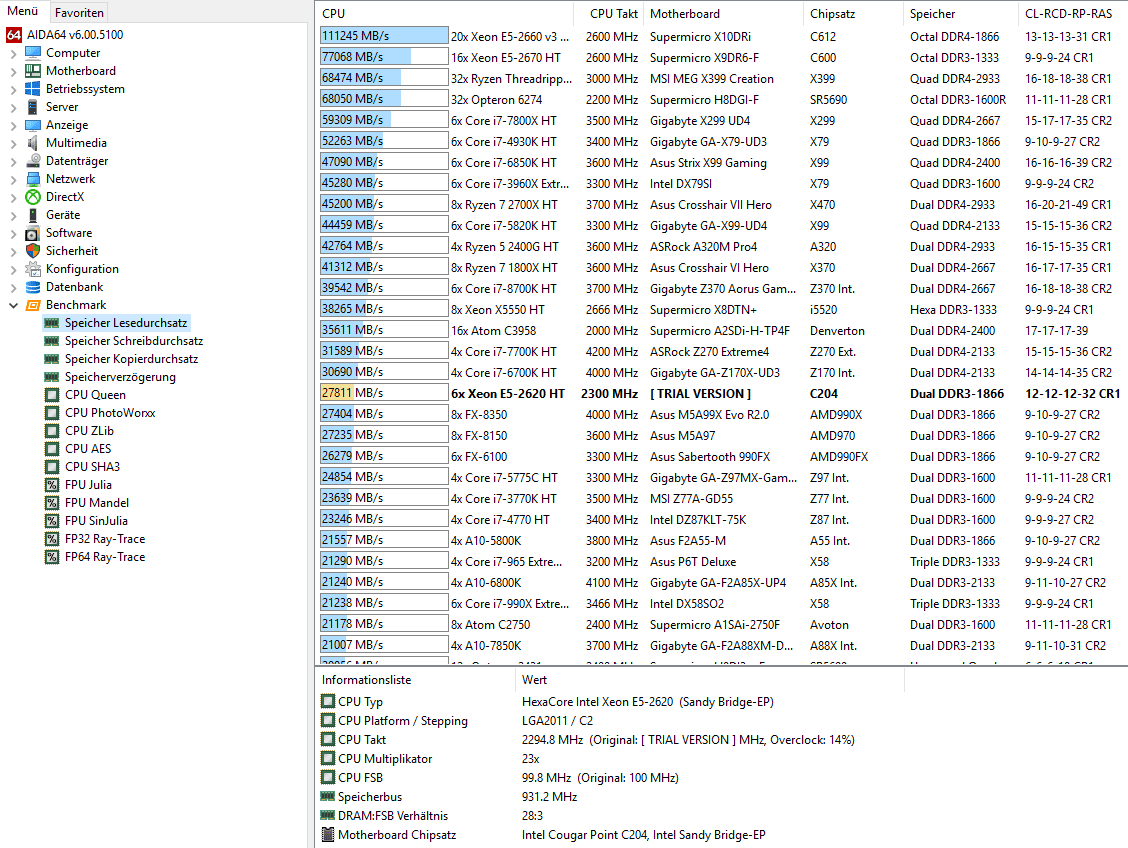

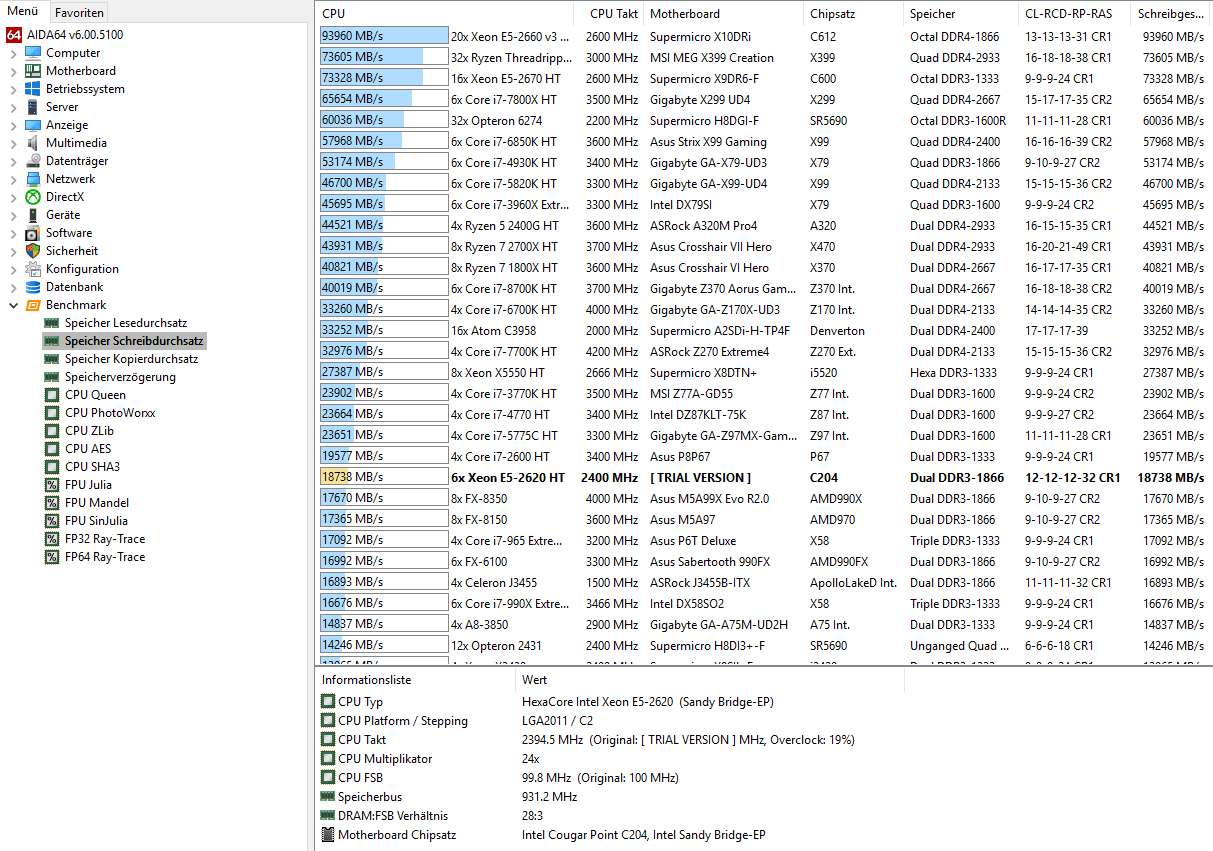

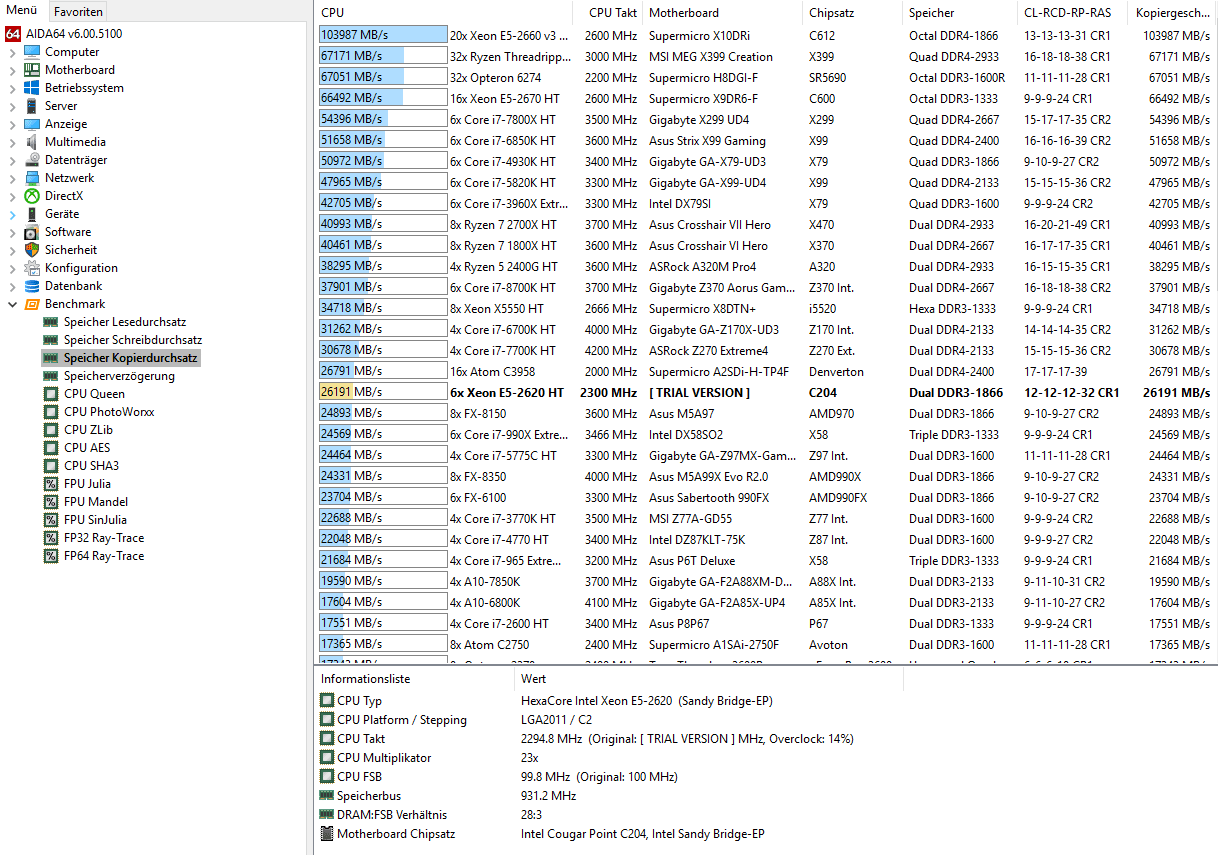

Als Testaufbau wird folgende Hardware verwendet:
CPU: E5-2630Lv2 6x 2,4GHz + HT, Turbo 2,8 GHz
Board: Huanan E5 Ver. 3.5C

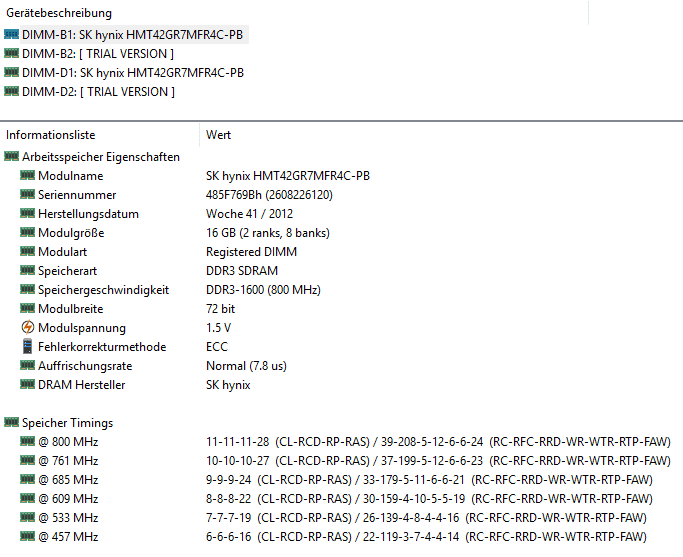

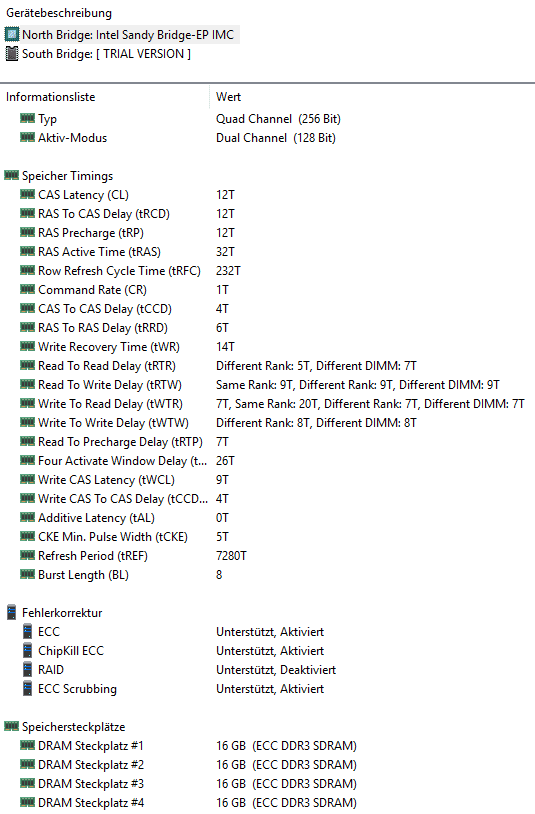

RAM: 2x 16GB DDR3
HDD: 1TB WD Green
Kühler: Scythe Kotetsu Mark II TUF Gaming Alliance
Netzteil: Corsair HX850W
Grafikkarte: MSI GT610
Ebenso hat ein 120mm Luft über das Board gepustet.
Die Temperaturen in HWmonitor usw. wurden "richtig" angezeigt, also nicht in Fahrenheit ohne Umrechnung.
Passmark8
Zimmer: 23°C
CPU Idle: 27°C
CPU Max: 40°C
Cinebench20
Zimmer: 20°C
CPU Idle: 24°C
CPU Max: 44°C
Punkte: 1464
Geekbench
Zimmer: 20°C
CPU Idle: 25°C
CPU Max: 43°C
Punkte: 2699 / 13445
Prime95 Small FFTs/Blend 12 Std
CPU nicht über 53° C
Intel BurnIn Maximum 12 Std
CPU nicht über 53° C
Die CPU lief dauerhaft im Turbo. Die Kühler auf dem Board wurden lt. IR-Thermo sowie Angrabbel-Test nicht gefährlich warm.
Fazit
So langsam werde ich mit den Chinaboards warm. Das mATX-Brett hat gezeigt, das selbst kleine Systeme mit dicken Xeons möglich sind. Wer sich also mit einem ausgemusterten Sockel 2011 Prozessor ein kleines System (vielleicht sogar einen Homeserver) basteln will, könnte sich den kauf des E5 Ver 3.5C überlegen. Gut ist halt, das das E5 Ver 3.5C nicht so groß ist wie andere mATX-Bretter für dickere Sockel wie z.B. das EVGA X58 SLI Micro.
Es tut mir leid das der Test so kurz ist, aber das Board tut es halt einfach und ist funktionabel - da kann man halt nicht viel zu sagen
