Elektronikfrage...

[Jay2k1]

Hallo,

ich suche jemanden, der mir verrät, wie ich eine invertierte HD-LED realisieren kann.

Ich nehme mir z.B. 12V vom Netzteil und eine LED mit passendem Vorwiderstand. Die soll leuchten. Der Strom der HD-LED soll diesen Stromkreis nun unterbrechen. So habe ich quasi eine invertierte HD-LED bzw. eine kombinierte Power- und HD-LED.

Ich habe nur keinen Plan, wie ich das machen soll. Geht das mit einem Transistor?

Danke schonmal für Eure Hilfe

LG Jay



[Athlon-64]

ja das geht mit nem Transistor mit folgender Schaltung



als transistor reicht ein BC547

Die Schaltung funktioniert folgendermaßen:

im Grundzustand leuchtet die Led - der Transistor leitet nicht da keine Spannng vom HDD-Led Ausgang des Mobos kommt - kommt jetzt Spannung - also würde die HDD Led leuchten - leitet der Transistor - da dieser nur einen Spannungsabfall von 0,7 Volt erzeugt erlischt die Led da diese je nach Ausführung 1,6 - 3 Volt benötigt

Diese schaltung stellt die einfachste dar - besser wäre es den HDD-Led ausgang von dieser Schaltung mit einem Optpkoppler zu trennen - kann die auch dafür ne Schaltung posten wenn du möchtest

mfg



[Jay2k1]

besser wäre es den HDD-Led ausgang von dieser Schaltung mit einem Optpkoppler zu trennen - kann die auch dafür ne Schaltung posten wenn du möchtest

Sehr gerne

Vielen Dank!

BTW, vielleicht interessant:

LED-Daten: blau / 1500 mcd / 3,6 V / 0,02 A
Es wird für den 12V-Betrieb ein 430 Ohm-Widerstand mitgeliefert.

€: Jemand hatte auch noch diesen Vorschlag gemacht:

Der Widerstand hätte dann halt 430 Ohm statt 390.



[Athlon-64]

Die Schaltung da funktioniert mit sicherheit nicht - ein Transistor ohne Basis wiederstand - das bedeutet den sicheren Tod für den Transistor

mfg



[Jay2k1]

Siehste, sowas ist für einen Halblaien wie mich gut zu wissen

Wir hatten uns an dem Punkt halt die Frage gestellt, was für eine Spannung / was für ein Strom vom HDD-LED-Ausgang kommt. Ich muss ja auch wissen, wie groß ich die Widerstände wählen muss...



[Athlon-64]

Hier nochmal 2 Schaltungsvarianten:




bei der unteren fällt mir grad auf das unter den Transistor eventuell noch ein kleiner Widerstand rein gehört - die Schaltungen müsste man eventuell vorher ausprobieren - Ich hab leider grand keinen CNY17 - sonst hätte ich sie probiert

welche Spannung am HDD Led ausgang des Mobos anliegt findet man am besaten mit nem Multimeter raus - Ich schätze es werden so 2,5Volt sein - hab das auch noch nie gemessen

mfg



[Crazy Harry]

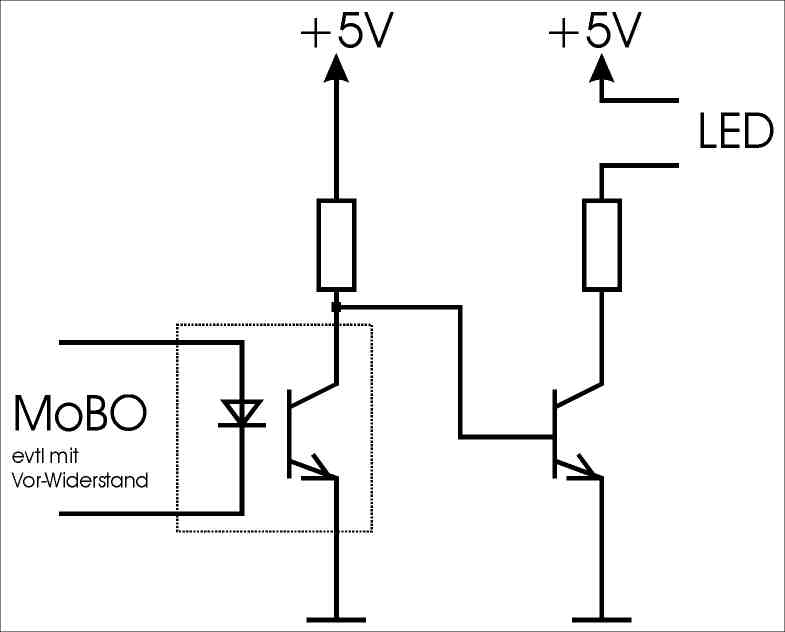

ich würde das so machen:

[€dit]entspricht der schaltung 2 des posts vorher



[Athlon-64]

die Schaltung ist die Sinvollste Variante - einen Vorwiderstand beim CNY 17 braucht man nicht da eh am Mobo schon einer drauf ist für die HDD Led

mfg
