Frage zu RAM+Dual-Channel

tempi333

tempi333

Enthusiast
Thread Starter
Mitglied seit
14.12.2005
Beiträge
507
Hallo liebe Kollegen,

ich habe mal eine Frage zu meiner RAM Bestückung.
Mein Board ist ein älteres Schätzchen, das MSI G45-Z87 mit einem I7 4770K.
Bisher hatte ich immer 16 GB RAM bei Vollbestückung, also 4x4GB G.Skill RipjawsX Riegel. (F3-12800CL9-4GBRL).

Heute habe ich mir dann mal 32 GB RAM G.Skill Ram gekauft, auch wieder RipjawsX Riegel, diesmal 4x8GB ((F3-12800CL10-8GBXL).

Leider habe ich die vier neuen Riegel nicht bei Vollbestückung zum laufen bekommen, dann habe ich beim booten kein Bild mehr auf dem Monitor.
Ich habe dann die Ram-Spannung auf 1.6 V. max. erhöht und zuätzlich auch die PCH Voltage angehoben, leider ohne Erfolg.

Obwohl mein Board bis 64 GB Ram können soll laut Spec., vermute ich das ich mich damit abfinden muss das bei mir nur maximal 24 GB Ram laufen.

Ist es besser wenn ich wegen Dual Channel Mode nun 2 Riegel von den neuen Riegeln laufen lasse und 2 Riegel von dem alten?

Oder sollte ich wegen Stabilität besser 3 Riegel von den neuen Riegeln laufen lassen und dann eben auf Dual Channelk verzichten?

Vielen Dank vorab für eure Unterstützung. :-)


Anhänge

  • Ram-alte Riegel.jpg
    Ram-alte Riegel.jpg
    86,3 KB · Aufrufe: 60

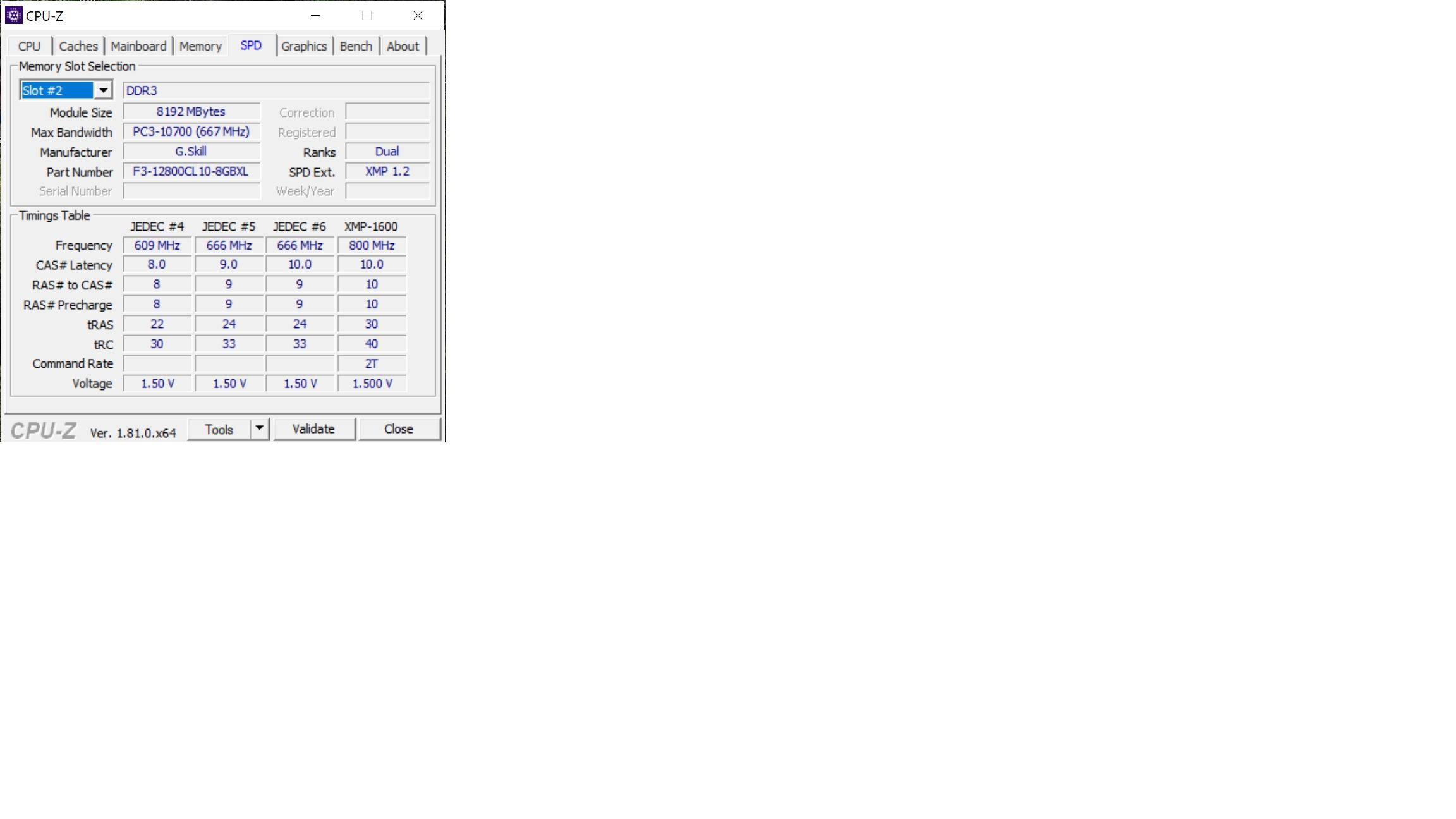

  • Ram-neue Riegel.jpg
    Ram-neue Riegel.jpg
    90 KB · Aufrufe: 57
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Vollbestückung ist grundlegend schon immer schwieriger stabil zu bekommen.
Die 1600er RipJaws sollte man sogar etwas übertaktet ans laufen bekommen, 1866Mhz mindestens.
Die PCH-Voltage hilft bei Ram-OC nicht. Voltages wie die VTT und System Agent müssen angehoben werden.
Den RipJaws mindestens 1.65Vdimm geben ist völlig bedenkenlos, vertragen auch deutlich mehr.
Was aber nur Sinn macht, falls die Riegel mit höherer Vdimm skalieren.
Auch vollbestückt hat man Dual-Channel.
www.hardwareluxx.de

[Guide] - HowTo get my Haswell & Devil's Canyon stable - Guide und Full Custom Liste

[HowTo] Haswell & Devil's Canyon - Guide und Full Custom Liste Hallo Luxxer, :wink: ich möchte hier beschreiben, wie man effizient seinen Haswell Chip mit dem Programm Prime95 stabil bekommt. Es gibt viele Stresstools um sein System auf Stabilität zu testen. Prime95 hat den großen Vorteil...
www.hardwareluxx.de www.hardwareluxx.de

Zuletzt bearbeitet:
Vielen Dank für deine Hilfe. :-)

Leider finde ich VTT und System Agent nicht in meinem Bios.
Aber ich habe den RAM jetzt mal von 1600 MHz auf 1866 MHz erhöht, das läuft dann auch hoch in der Rambestückung 2x8GB und 2x4GB.

Die Ram Voltage habe ich auf 1,65 V erhöht.
Ich mache jetzt mal ein paar Messungen mit AIDA64 in diesem Setup und vergleiche dann gegen die Vollbestückung, falls das System mit den 4x8 GB dann doch starten sollte.

Falls jemand noch eine Idee hat die neue Vollbestückung zum booten zu bekommen bin ich dankbar.
Beitrag automatisch zusammengeführt:

Benchmark mit 24GB Ram - 2x4GB + 2x8GB
Beitrag automatisch zusammengeführt:

@Wernersen Perfekt, jetzt läuft der PC sogar in Vollbestückung mit allen 4 neuen Riegeln, seitdem ich vorher Dank Dir auf 1.65 V hochgegangen bin (von vorher 1.6 V. und rauf auf 1866MHz.

Damit hast du mir echt einen großen Gefallen getan, vielen Dank und schönes Wochenende. :-)


Anhänge

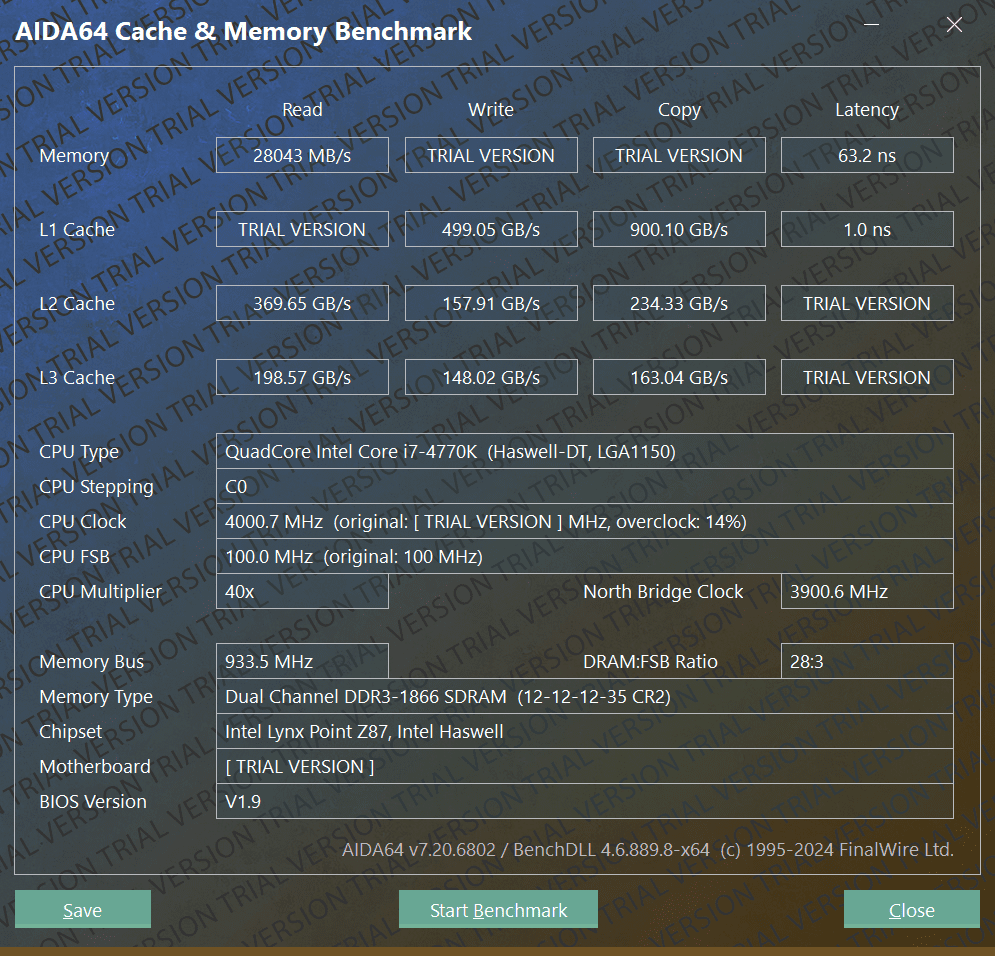

  • Test 1 cachemem.png
    Test 1 cachemem.png
    298,3 KB · Aufrufe: 66

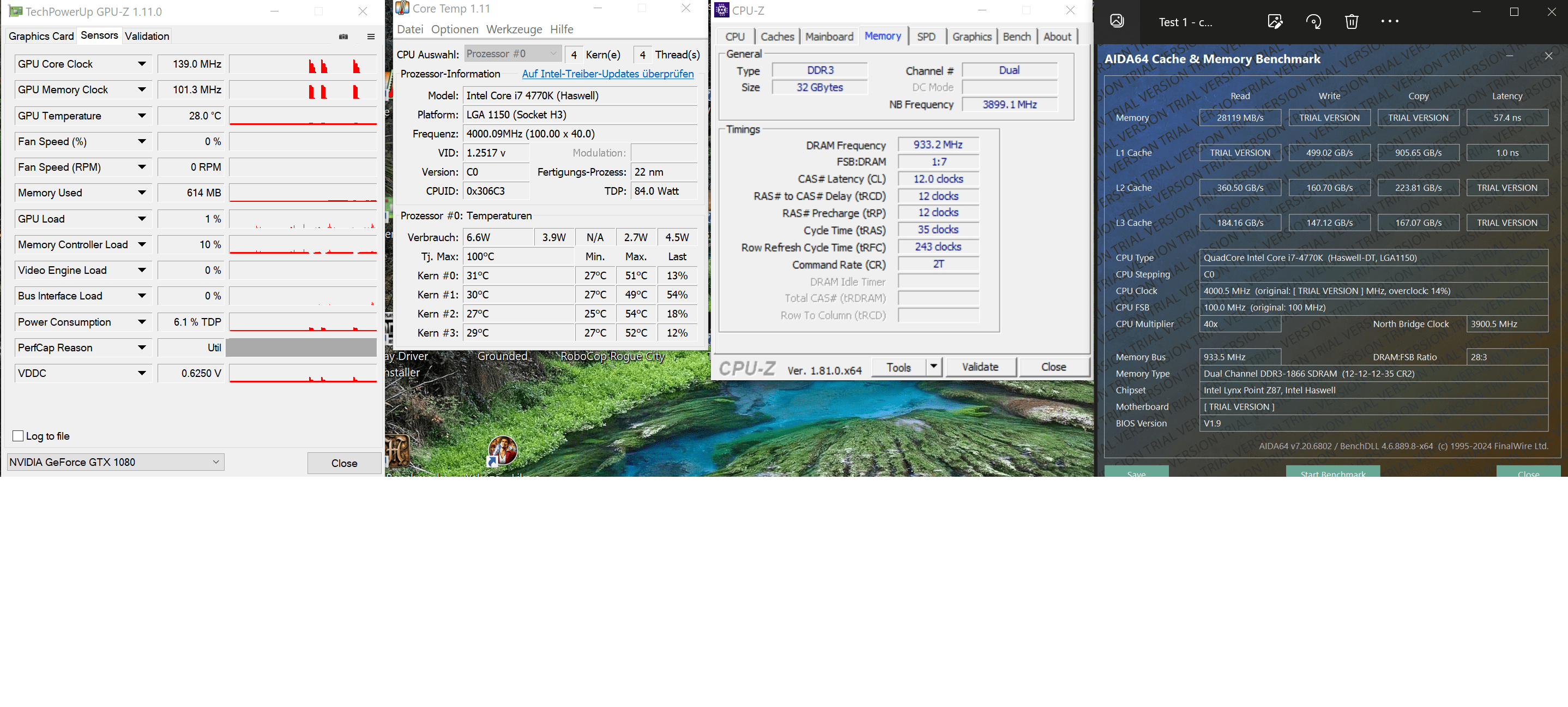

  • Ram 4xneu.png
    Ram 4xneu.png
    621,4 KB · Aufrufe: 63
Zuletzt bearbeitet:
Die VTT wird auch CPU analog/digital I/O Voltage Offset genannt.

RAM Test Karhu Software derzeit mit 50%

Zuletzt bearbeitet:
Danke für den Tipp mit dem Karhu RAM Tester, schön das bald die Version 2 kommt.
Ich kannte das trool noch gar nicht, habe bisher mit prime+aida64 etc. geprüft.

Was meinst du, was mit meinem neuen RAM an MHZ noch geht? Der RAM Streßtest läuft stabil seit 15 Minuten.

Zuletzt bearbeitet:
(y) mit dem Tool kann man sich auch ans optimieren der Timings wagen.
5000% sollten es min. sein. 10000% ist richtig safe.
Die Länge der Laufzeit steigt mit der Kapazität des Ram.
Also 32GB braucht doppelt so lange wie 16GB
Beitrag automatisch zusammengeführt:

tempi333 schrieb:
Danke für den Tipp mit dem Karhu RAM Tester, schön das bald die Version 2 kommt.
Ich kannte das trool noch gar nicht, habe bisher mit prime+aida64 etc. geprüft.

Was meinst du, was mit meinem neuen RAM an MHZ noch geht? Der RAM Streßtest läuft stabil seit 15 Minuten.
Zum Vergrößern anklicken....
Sieht so aus als wenn F3-12800CL10-8GBXL Samsung D-Die sind.
Damit geht geht höchstwahrscheinlich richtig was mit 2x8GB 2400CL10 ? Vollbestückung 2000-2200?
www.hardwareluxx.de

[Sammelthread] - HARDWARELUXX SPD Datenbank + Anleitung zum IC auslesen (on hold)

HARDWARELUXX SPD Datenbank V2 (DDR1 / DDR4) Inhaltsverzeichnis / Table of Contents DDR1 | DDR2 | DDR2 SO-DIMM | DDR3 | DDR3 SO-DIMM | DDR4 | DDR4 SO-DIMM » Anhang A) Anleitung zum IC Auslesen » Anhang B) Vorlage zur Beteiligung an der Datenbank (optional) DDR1 ModellreiheTeilenummer...
www.hardwareluxx.de www.hardwareluxx.de

Zuletzt bearbeitet:
Wernersen schrieb:
(y) mit dem Tool kann man sich auch ans optimieren der Timings wagen.
5000% sollten es min. sein. 10000% ist richtig safe.
Die Länge der Laufzeit steigt mit der Kapazität des Ram.
Also 32GB braucht doppelt so lange wie 16GB
Beitrag automatisch zusammengeführt:


Sieht so aus als wenn F3-12800CL10-8GBXL Samsung B-Die sind.
Damit geht geht höchstwahrscheinlich richtig was mit 2x8GB 2400CL10 ? Vollbestückung 2000-2200?
www.hardwareluxx.de

[Sammelthread] - HARDWARELUXX SPD Datenbank + Anleitung zum IC auslesen (on hold)

HARDWARELUXX SPD Datenbank V2 (DDR1 / DDR4) Inhaltsverzeichnis / Table of Contents DDR1 | DDR2 | DDR2 SO-DIMM | DDR3 | DDR3 SO-DIMM | DDR4 | DDR4 SO-DIMM » Anhang A) Anleitung zum IC Auslesen » Anhang B) Vorlage zur Beteiligung an der Datenbank (optional) DDR1 ModellreiheTeilenummer...
www.hardwareluxx.de www.hardwareluxx.de
Zum Vergrößern anklicken....
🥰
Klingt ja echt gut, das werde ich dann mal mit 2000 antesten.

War bei den So-dimm gelandet.
F3-12800CL10-8GBXL falls Samsung D-Die geht was.
Mit 2 Riegeln in Bank 2 und 4 2400CL10 testen, falls das läuft, sind es gute Speicher.
Dann geht auch mit 4x8GB was....

Wernersen schrieb:
Die VTT wird auch CPU analog/digital I/O Voltage Offset genannt.

RAM Test Karhu Software derzeit mit 50%
Zum Vergrößern anklicken....
Ich habe das bei mir gefunden, alle 3 Arten davon.
Es gibt je Art zwei Einstellmöglichkeiten, z.B. bei CPU IO analog MODE dann ein Menü mit AUTO/+/- und darunter dann CPU IO analog Voltage Offset, das steht auf AUTO und man kann wohl eine Offset Spannung einstellen.

Ich habe jetzt mal bei allen drei Punkten von AUTO auf die Einstellung "+" gestellt.

Muss ich mal beobachten wie stabil das jetzt läuft.

Auf jeden Fall sehr hilfreich von dir, nochmal vielen Dank, das weiß ich wirklich zu schätzen. :-)


Anhänge

  • IMG_2112.jpg
    1,4 MB · Aufrufe: 48
VTT analog/digital Offset = analog 5mV höher als digital einstellen - Agent ab 2400MHz Ram zwischen +0.010 und +0.020
Agent +0.016 und eine VTT a/d von +0.030 und +0.025 ist eine gute Basis.

Mit Vollbestückung Agent höher probieren....

Wernersen schrieb:
Mit Vollbestückung Agent höher probieren....
Zum Vergrößern anklicken....
Aktuell bin ich mit Vollbestückung noch bei den Spannungs-Werten aus dem Screenshot oben, aber mit 2000Mhz.
Das macht bisher einen guten Eindruck, habe gerade mal ne Runde Helldivers 2 damit gezockt. :-)
Beitrag automatisch zusammengeführt:

Wernersen schrieb:
VTT analog/digital Offset = analog 5mV höher als digital einstellen - Agent ab 2400MHz Ram zwischen +0.010 und +0.020
Agent +0.016 und eine VTT a/d von +0.030 und +0.025 ist eine gute Basis.
Zum Vergrößern anklicken....
🥰
Das ist wirklich eine gute Basis, habe jetzt mal mit Vollbestückung auf 2200Mhz gestellt und teste jetzt mal eine Weile.
Ich Danke dir dafür.

Zuletzt bearbeitet:
Wernersen schrieb:
(y)

Sieht so aus als wenn F3-12800CL10-8GBXL Samsung D-Die sind.
Vollbestückung 2000-2200?
Zum Vergrößern anklicken....
Da lagst du absolut richtig, mittlerweile kann ich berichten das 2200 richtig gut läuft und auch der RAM Test noch keinen Fehler bei aktuell ~ 800% erzeugt hat.

Damit hätte ich gar nicht gerechnet. :-)
Ich lass den RAM Test mal über Nacht durchlaufen um das weiter abzusichern.

Wernersen schrieb:
Sieht so aus als wenn F3-12800CL10-8GBXL Samsung D-Die sind.
Zum Vergrößern anklicken....
Beide Modelle wurden im Laufe der Jahre aus sehr vielen unterschiedlichen ICs produziert. Ausgehend von den Screenshots im Startbeitrag sind beide Kits aus 4Gbit ICs gefertigt. Je nachdem ob die Module noch mit der alten SN produziert wurden oder schon einen Lot Code (wie die aktuellen Modelle) besitzen, lässt sich zumindest der DRAM Hersteller und vielleicht auch die Die Revision vom Label ablesen.

Eventuell läuft 2400C10 -12-12 oder 10 11-11 auch.

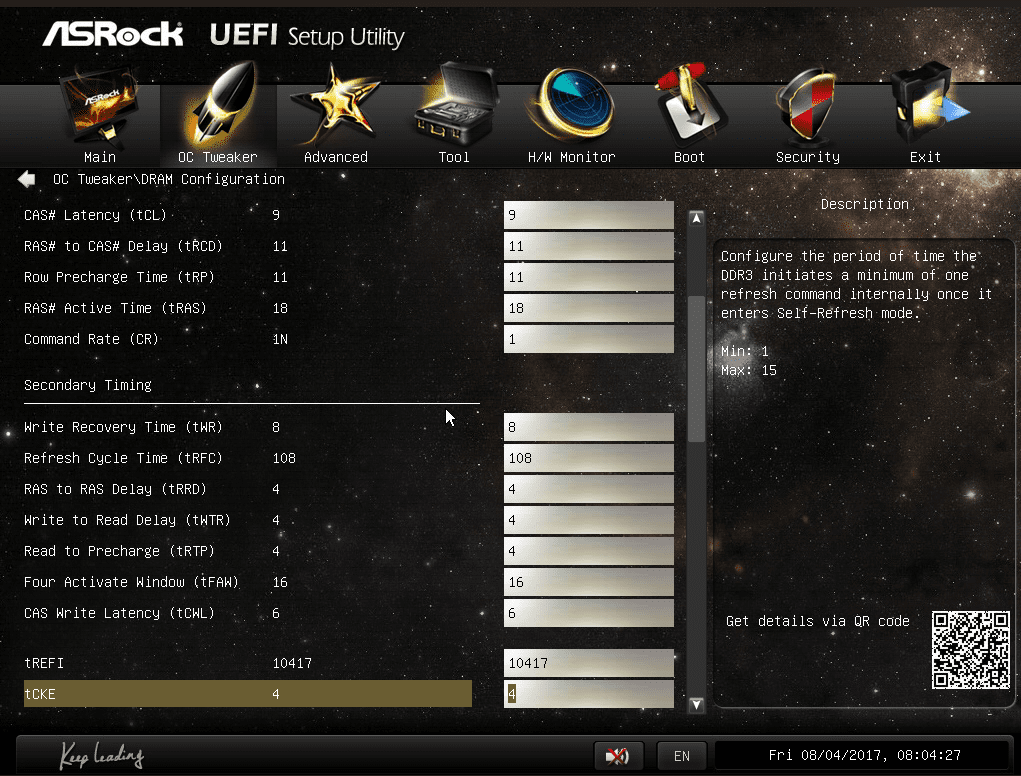

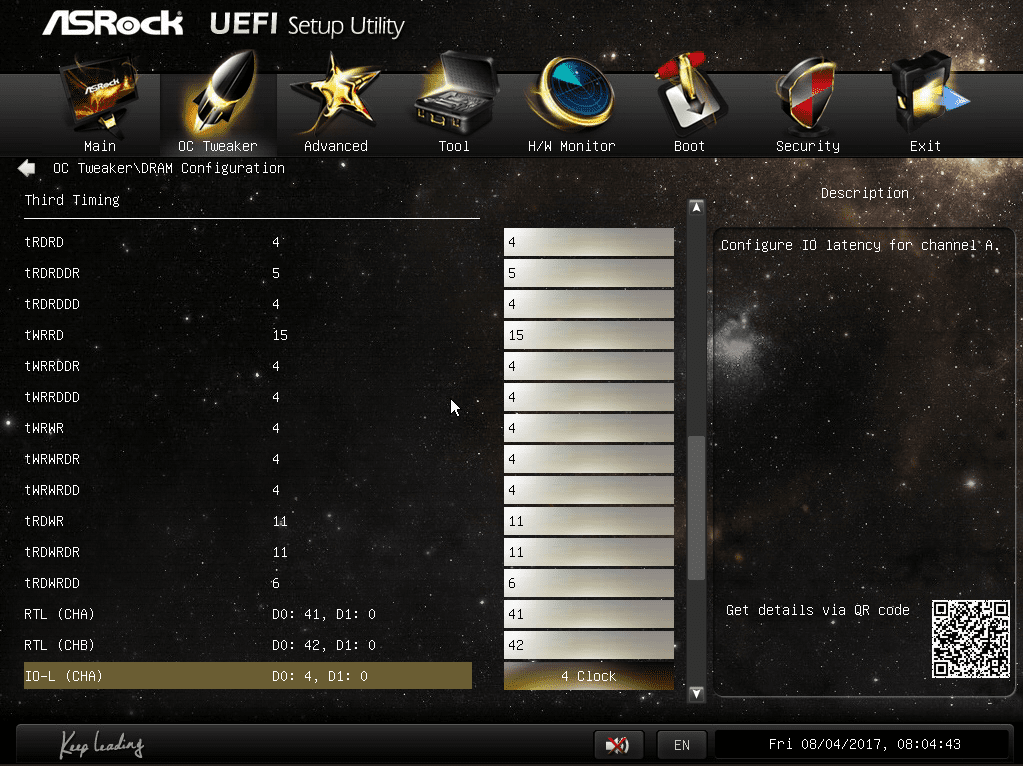

Zur Orientierung meine TridentX 2400C9


Anhänge

  • Screenshot (513).png
    Screenshot (513).png
    278,7 KB · Aufrufe: 49
  • Screenshot (514).png
    Screenshot (514).png
    300,1 KB · Aufrufe: 46
Guten Morgen zusammen,
der RAM Test läuft mit der 32GB Vollbestückung @2200Mhz und steht aktuell bei fast 5000%, ich denke das ist erst einmal ein positives Zwischenfazit. :-)
Ich werde zeitnahe aber auch an die 1000% gehen, was wahrscheinlich dann mindestens 16 bis 24 Stunden an Zeit benötigt.

Gefällt mir auf jeden Fall sehr gut dieser RAM Test und wird noch oft bei mir zum Einsatz kommen, solche kleinen Software-Schmieden unterstütze ich gerne.


Anhänge

  • RAM Stress-Test 32GB@2200Mhz.jpg
    RAM Stress-Test 32GB@2200Mhz.jpg
    448,6 KB · Aufrufe: 53
2200 geht nur C14 ?

Wernersen schrieb:
2200 geht nur C14 ?
Zum Vergrößern anklicken....
Ich teste zeitnah dann mal andere timings und komme dann hierauf zurück.

Ich habe mich bisher mit verschiedenen RAM-timings noch nicht beschäftigt, da oftmals angeführt wurde das intel CPU´s eher von der RAM Geschwindigkeit profitieren als von niedrigen timings.

Schönen Sonntag für euch. :-)

Zuletzt bearbeitet:
Also 2200 C10-12-12 bootet und den RAM-Test habe ich bei Coverage 700% gestoppt da ich einen Schritt weiter gehen wollte.

Aktuell läuft 2200 C9-12-12 mit dem RAM-Test bei Coverage 300%.

Ich gehe jetzt mal auf 2200 C9-11-11 und lasse den RAM-Test dann länger laufen.

Das XMP Profil habe ich im Bios bei meinen Tests hier aktiviert gelassen, oder spricht etwas dagegen?


Anhänge

  • RAM Stress-Test 32GB@2200Mhz - CL9-11-11.jpg
    RAM Stress-Test 32GB@2200Mhz - CL9-11-11.jpg
    467 KB · Aufrufe: 42
  • RAM Stress-Test 32GB@2200Mhz - CL9-12-12.jpg
    RAM Stress-Test 32GB@2200Mhz - CL9-12-12.jpg
    456,1 KB · Aufrufe: 54
  • RAM Stress-Test 32GB@2200Mhz - CL10-12-12.jpg
    RAM Stress-Test 32GB@2200Mhz - CL10-12-12.jpg
    465 KB · Aufrufe: 49
Zuletzt bearbeitet:
tempi333 schrieb:
Das XMP Profil habe ich im Bios bei meinen Tests hier aktiviert gelassen, oder spricht etwas dagegen?
Zum Vergrößern anklicken....
Es spricht grundsätzlich nichts dagegen, wenn das Board dir mit der Mischbestückung erlaubt es zu aktivieren. Dadurch werden u.a. die Secondaries nach der Herstellervorgabe für DDR3-1600 angepasst. Die Werte sind für 1600 meist eher lasch, wenn sie bei dir aber @ 2133/2200 laufen, sind einige wie z.B. die tRFC u.U. schon nah am Limit. Das kann in solchen Fällen besser als die AUTO Werte des Mainboards für diesen Takt sein.

Um die Timings wirklich beurteilen zu können, wäre ein Screenshot vom ASRock Timing Configurator hilfreich.


Sonst versuch dich bei den Secondaries & Tertiaries denen von @Wernersen aus #15 anzunähern. Die tRFC ignorieren (die ist bei seinen 2Gbit ICs und insbesondere S2D niedriger) und auch die tREFI zunächst @ AUTO belassen.

Die Vollbestückung mit den 4x8GB Gskill @2200 C9-11-11-11 ist jetzt bis fast 10K Coverage durchgelaufen über Nacht, ich stoppe den Test jetzt und versuche mich den Secondaries & Tertiaries von @Wernersen anzunähern.

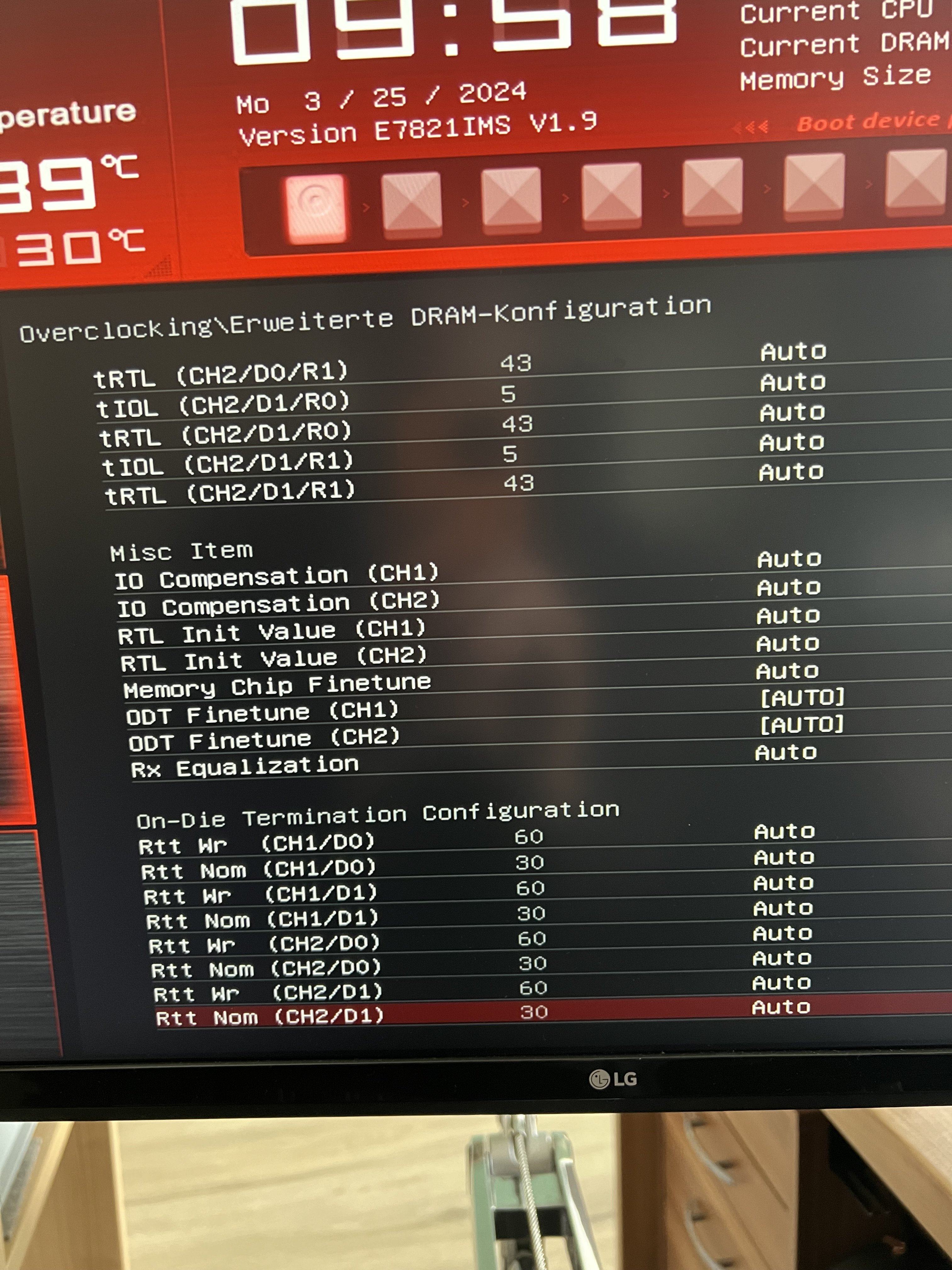

Ich poste gleich noch ein Bild vom MSI Timing Configurator.

Besten Dank schonmal für deinen wirklich aufschlußreichen Post @emissary42 . :-)


Anhänge

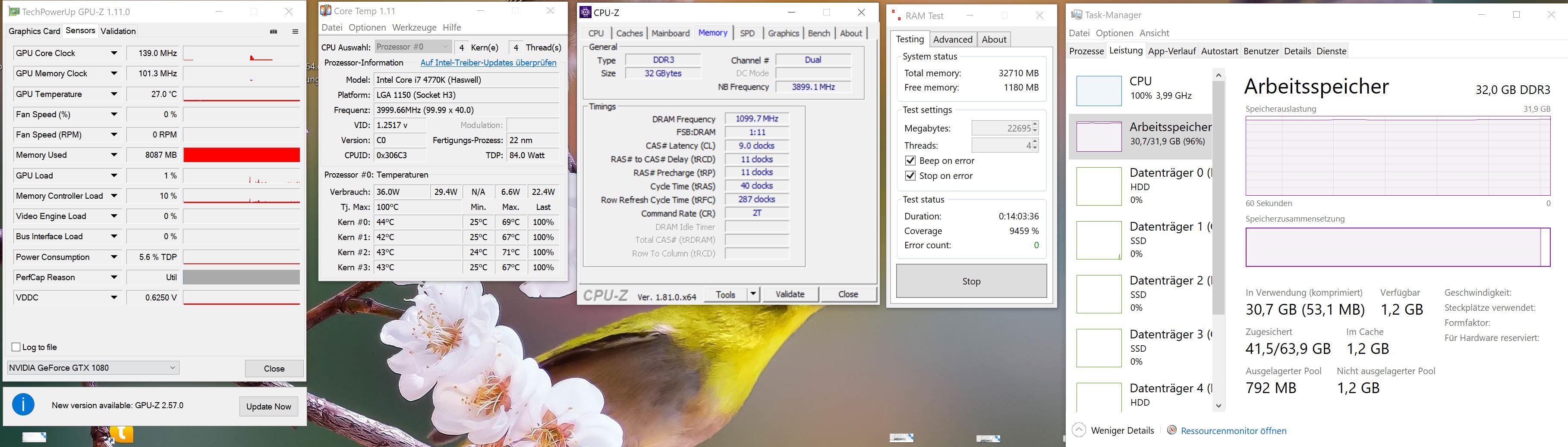

  • Stresstest 32GB@2200 9-11-11 Coverage 10K.JPG
    Stresstest 32GB@2200 9-11-11 Coverage 10K.JPG
    427,9 KB · Aufrufe: 48
  • +IMG_2157.jpg
    1,2 MB · Aufrufe: 54
  • +IMG_2158.jpg
    1,3 MB · Aufrufe: 54
  • +IMG_2159.jpg
    1,4 MB · Aufrufe: 54
Zuletzt bearbeitet:
Ja, tRFC und tREFI zunächst @ auto lassen, hatte ich vergessen zu erwähnen.
Aber wie Emi schrieb, kannst dich an den Secondaries & Tertiaries orientieren.

Auch falls scharfe 2200C9 11-11 mit den 4x8GB JipJaws das Ende der Fahnenstange sind, ist es ein richtig gutes Ergebnis auf der alten Plattform.

Wernersen schrieb:
Ja, tRFC und tREFI zunächst @ auto lassen, hatte ich vergessen zu erwähnen.
Aber wie Emi schrieb, kannst dich an den Secondaries & Tertiaries orientieren.

Auch falls scharfe 2200C9 11-11 mit den 4x8GB JipJaws das Ende der Fahnenstange sind, ist es ein richtig gutes Ergebnis auf der alten Plattform.
Zum Vergrößern anklicken....
Danke @Wernersen das sehe ich auch so. :-)

Aktuell lasse ich den RAM-Tester mit der 32GB Vollbestückung @2200 C9-11-11 CR1 laufen.


Anhänge

  • Stresstest 32GB@2200 9-11-11-18 CR1.JPG
    Stresstest 32GB@2200 9-11-11-18 CR1.JPG
    266,7 KB · Aufrufe: 43
2400MHz waren auf der Plattform best case szenario
Ich konnte 2600 oder mehr zwar benchen, aber für ein 24/7 Setting war es nicht brauchbar.
Ab 2600 gab freezes in Games...

Einfach mal checken, ob eventuell 2400C10 machbar sind.
Keine Angst vor der Vdimm....

Wernersen schrieb:
2400MHz waren auf der Plattform best case szenario
Ich konnte 2600 oder mehr zwar benchen, aber für ein 24/7 Setting war es nicht brauchbar.
Ab 2600 gab freezes in Games...

Einfach mal checken, ob eventuell 2400C10 machbar sind.
Keine Angst vor der Vdimm....
Zum Vergrößern anklicken....
Danke @Wernersen: Was meinst du wieviel Vdimm ich geben sollte für 2400 C10?

Die Vollbestückung @2200 C9-11-11 mit CR1 habe ich jetzt bis 12000 Coverage laufen lassen, das sollte stabil sein. :-)


Anhänge

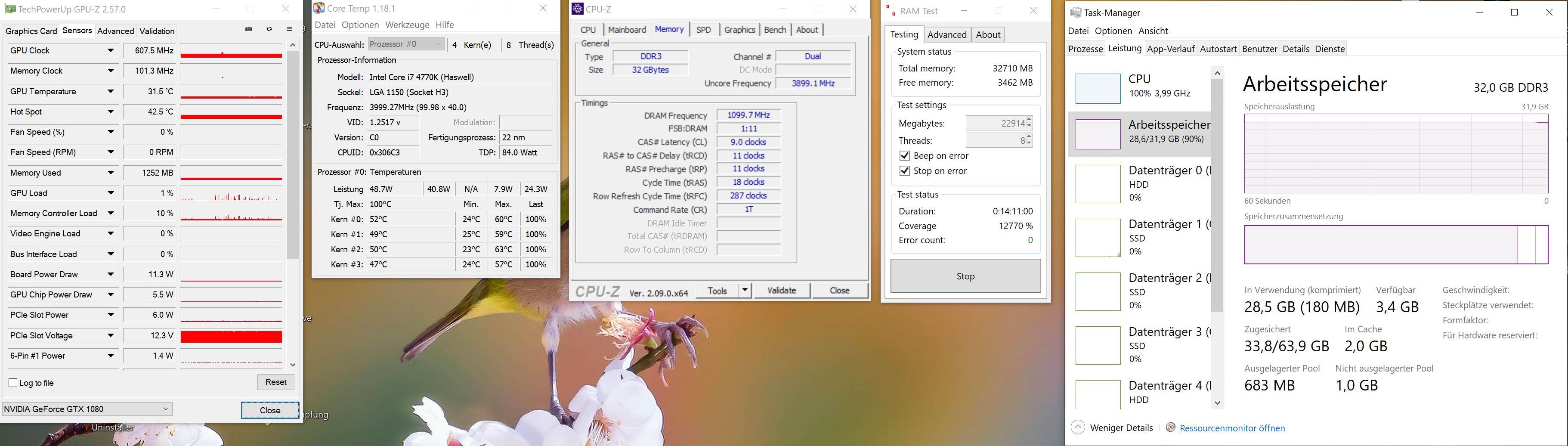

  • Stresstest 32GB@2200 9-11-11-18 CR1 - Coverage 12K.JPG
    Stresstest 32GB@2200 9-11-11-18 CR1 - Coverage 12K.JPG
    413,5 KB · Aufrufe: 37
Zuletzt bearbeitet:
Bin kein Hellseher.
Musste schauen, ob 1.65V reichen. Falls nicht, etwas mehr ist auch nicht schlimm.
