Fujitsu D3348-B13-GS1 Mainboard Beep Error

[Philipp68]

Hallo zusammen,
ich habe einen PC geschenkt bekommen und versuche ihn zum Laufen zu bringen. Jedoch ertönt jedes Mal beim Start ein Beep Geräusch, vier orange LED leuchten auf dem Mainboard und ich erhalte kein Bild auf dem Monitor.
Folgende Hardware ist verbaut:
- Mainboard Fujitsu D3348 - B13 - GS1
- Arbeitsspeicher 2x8GB DDR4
- CPU ist noch unbekannt (ist aber eingebaut, wollte die Kühlpaste nicht abwischen)
- Netzteil Cooler Master V850 (80 Plus Gold) (RS-850-AFBA-G1)
- GPU Nvidia 1060 TI
- Festplatte SSD SunDisk

Folgendes habe ich bisher versucht:

- Mit und ohne GPU gestartet
- Lüfter und nicht notwendige Kabel entfernt
- Netzteil ausgetauscht
- RAM Riegel Slot mit einem RAM durchprobiert
-> immer der gleiche Fehler bzw. Beep Ton

Zum Beep Ton:
Zwischen dem akustischen Signal folgt eine Pause von 1-2s und dann ertönt wieder ein einzelner und das durchgängig. Ich habe auch schon mal in der Tabelle nachgeschaut und dort gibt es nur Fehler mit einer begrenzten Anzahl von Tonfolgen.
Beep Codes

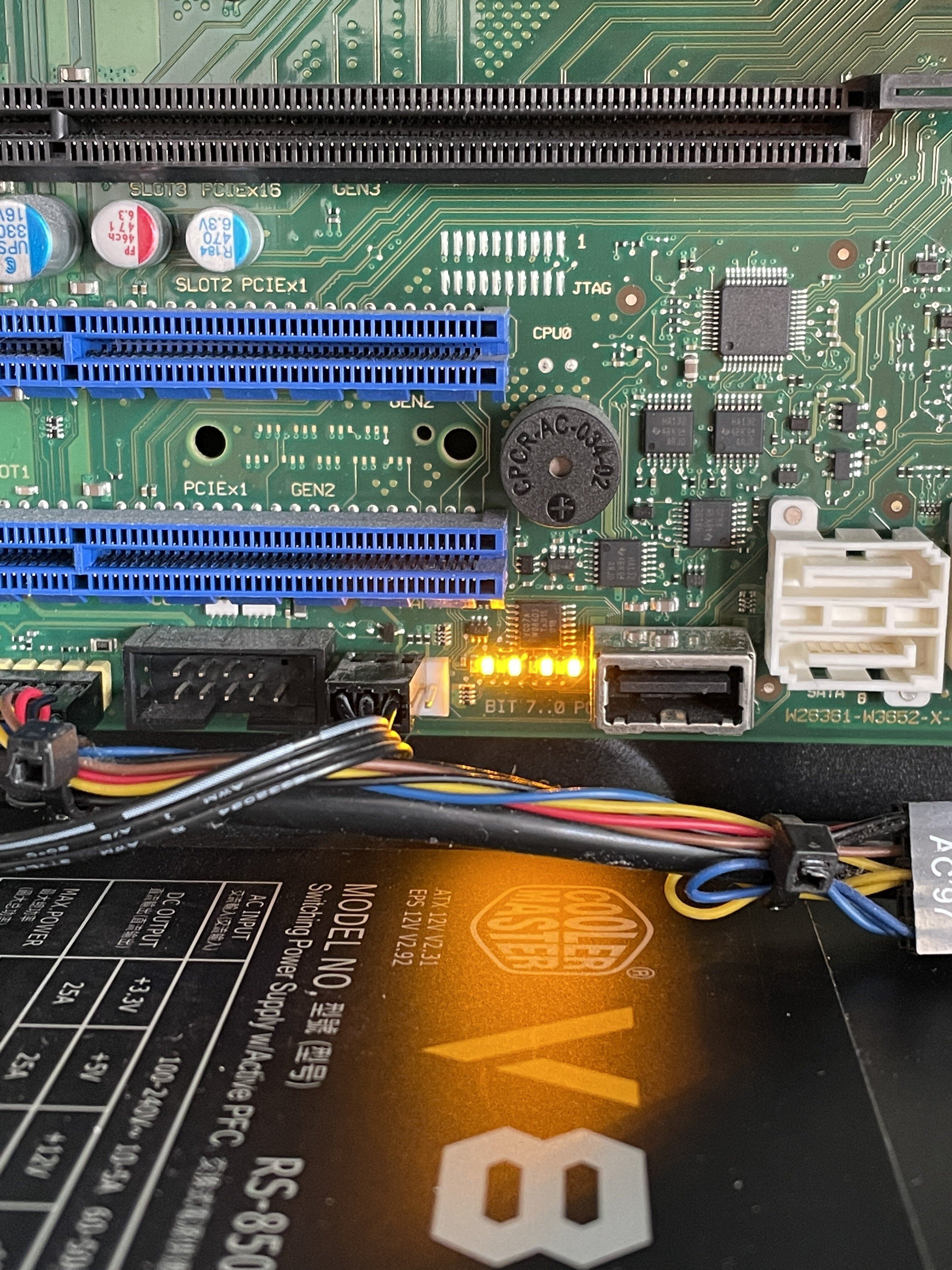

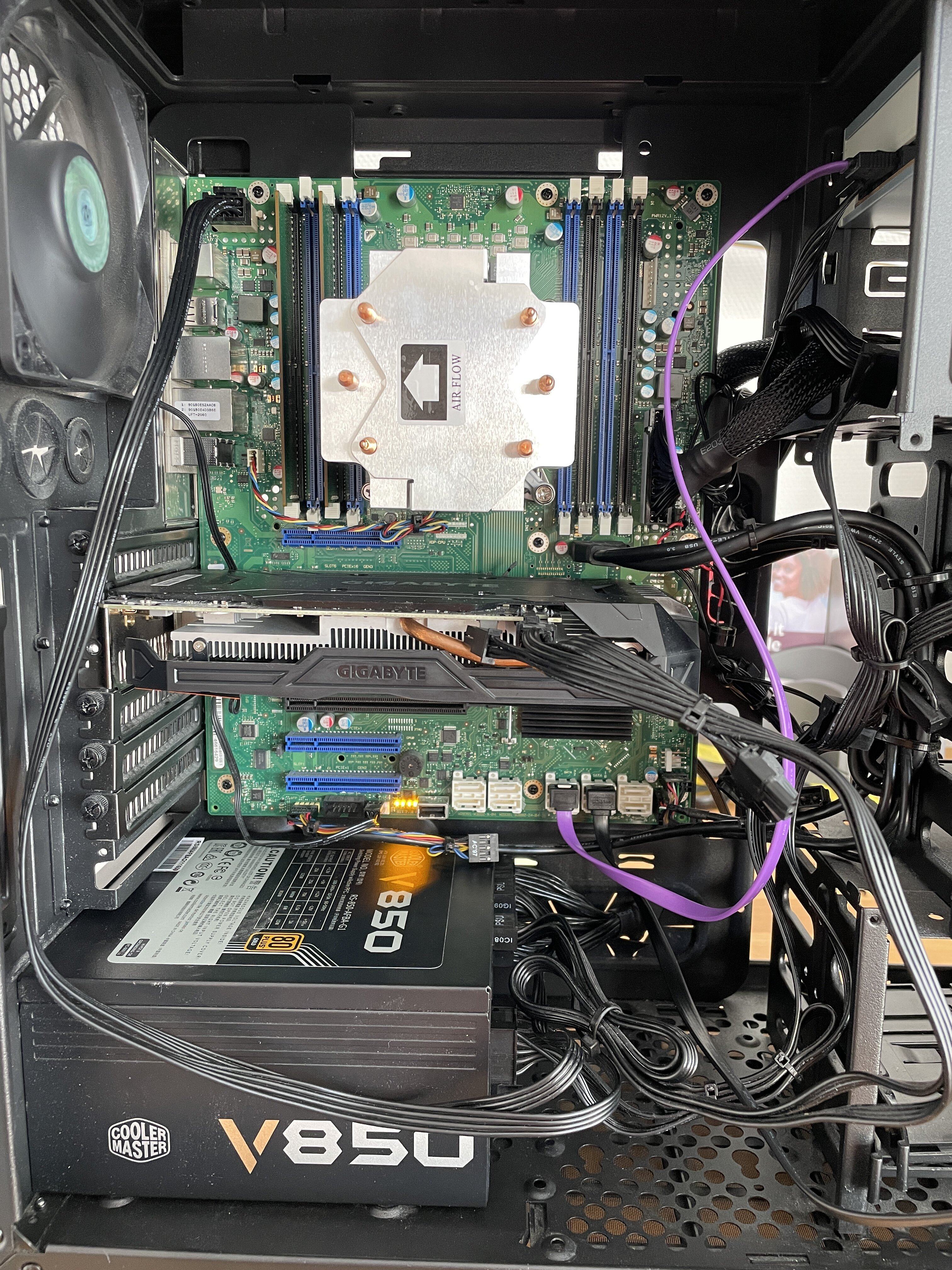

Ich habe in den Anhang zwei Bilder vom Mainboard hinzugefügt. Schade, dass man keine Sound Datei hochladen kann. Falls jemand eine Idee oder Lösung hat wäre ich sehr dankbar.
Liebe Grüße und einen guten Start in die Woche!
Philipp



[PCFreak69]

Das Fujitsu D3348-B13-GS1 Mainboard unterstützt kein Standard ATX Netzteil, deshalb der Netzteil Fehler (1x Beep lang) mit dem Cooler Master V850.



[Philipp68]

Vielen Dank für den Hinweis! Wundert mich nur, weil das vorher schon so eingebaut war und wahrscheinlich auch lief. Was wäre denn kein Standard Power Supply mit dem der Fehler nicht auftreten würde. Das zweite Netzteil war ein Thermaltake Hamburg 530W ATX 12V 2.3.



[PCFreak69]

Wundert mich nur, weil das vorher schon so eingebaut war und wahrscheinlich auch lief.

Eher unwahrscheinlich, es kann aber sein das zwei Adapter Kabel dazwischen waren, das es ermöglicht ein Standard ATX Netzteil zu verwenden.

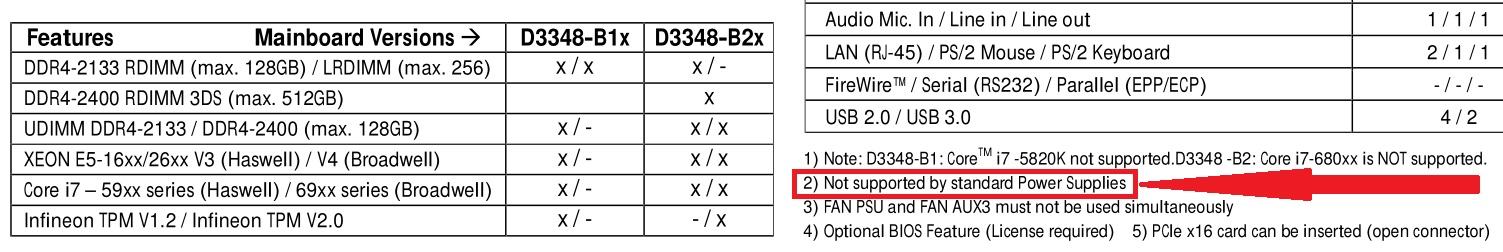

Hier in der PDF auf Seite 2 kannst du sehen was am Fujitsu Netzteil anders belegt ist: https://www.hardwareluxx.de/community/attachments/ds-d3348-b-pdf.803614/



[Philipp68]

Tut mir Leid, so gut kenne ich mich leider nicht aus, um das jetzt direkt sehen zu können. Würde es sich eher lohnen so ein Adapterkabel zu kaufen (Was für eins benötige ich, falls bekannt?) oder gleich ein neues Netzteil (Welche Art/Modell/Spezifikation)? Ein Beispiel Netzteil, mit dem es gehen würde, wäre super



[Alpha11]

Viel Spaß bei der Suche und die da laufenden NTs sind sehr selten und teuer und gibts höchstens noch bei Schrottbay.

Intel® C612 Chipsatz – Produktspezifikationen | Intel

Intel® C612 Chipsatz Kurzübersicht über Spezifikationen, Funktionen und Technik.

ark.intel.com

Der Aufwand lohnt sich bei dem rund 8 Jahre altem Board definitiv nicht!

Zudem ist das Board durch den Anschluß eines falschen NTs relativ sicher hin.

"- CPU ist noch unbekannt (ist aber eingebaut, wollte die Kühlpaste nicht abwischen)"

Das mußt du da schon mindestens machen, wenn du Infos zu nem Ersatzboard haben willst.

Und wenn du richtig Pech hast ist die CPU auch hin.

Pinout for the Standard ATX 24-pin 12V Motherboard Power Connector

Complete pinout for an ATX 24-pin 12V power supply connector. This is the standard motherboard power connector in a computer.

www.lifewire.com

Das ist die Belegung eines Standard NTs und da ist Pin 14 mit -12V und nicht mit +12V belegt.

Was das genau anrichtet keine Ahnung, gutes definitiv nicht!

Aber absolut nicht umsonst wird das im Datenblatt sowas von explizit aufgeführt!

Wenn das nicht zu Schäden führt würden die das normalerweise niemals machen...



[PCFreak69]

Würde es sich eher lohnen so ein Adapterkabel zu kaufen (Was für eins benötige ich, falls bekannt?) oder gleich ein neues Netzteil (Welche Art/Modell/Spezifikation)?

Ich habe keine Ahnung ob es überhaupt ein Adapter Kabel dafür gibt, das war nur eine Vermutung meinerseits.
Ein neues Netzteil wirst du wahrscheinlich nicht mehr bekommen, wenn dann nur gebraucht, ich habe keine Ahnung welches Netzteil passt.

Du kannst mal den 4 Pin Stecker vom 24 Pin ATX Stecker weglassen, möglicherweise startet das Mainboard dann.
Das ist nur eine Vermutung meinerseits, ich meine so etwas schonmal gelesen zu haben, das ist dein Risiko ich übernehme keine Haftung wenn etwas beschädigt wird.



[Philipp68]

Ich weiß jetzt welcher CPU verbaut ist, ein Intel i7 - 5960x. Werde mal schauen welche Mainboards mit passenden Sockel es gibt. Glaube es lohnt sich auch nicht mehr Zeit zu investieren.
"Du kannst mal den 4 Pin Stecker vom 24 Pin ATX Stecker weglassen, möglicherweise startet das Mainboard dann." - Habe ich mal getestet, hat leider auch nichts gebracht.
Immerhin weiß ich jetzt mehr woran es liegt und danke euch!



[Alpha11]

CPU-Upgrade: Intel X99 chipset processor support

Intel® Core™ i7-5960X Processor Extreme Edition (20M Cache, up to 3.50 GHz) - Product Specifications | Intel

Intel® Core™ i7-5960X Processor Extreme Edition (20M Cache, up to 3.50 GHz) quick reference with specifications, features, and technologies.

ark.intel.com

Sockel 2011-3 – Wikipedia

de.wikipedia.org

Ein altes Intel X99 Chipsatz Board besorgt man sich dann, die sind aber auch schön teuer und definitiv nur gebraucht zu bekommen...

Außer man entscheidet sich für rein chinesischen Billigmüll und chinesische Resteverwertung, von Herstellern mit "schönen" Namen, die mit Grund außerhalb von China kein Schwein kennt.

Intel Core i7-5960X Benchmark

Lohnt sich u.U. schon (wenn die CPU OK ist), das Single Thread Rating ist aber verglichen mit halbwegs aktuellen CPUs unterirdisch und das ist beim zocken schon sehr wichtig.
