Gewachsene WaKü - das beste draus machen - Helft mir bitte ;)

[LochNagar]

Hallo Leute,

ich habe mich entschlossen, mal hier um Rat zu Fragen. Mein System hat in letzter Zeit einige Veränderungen durchmachen müssen, so dass es bisher noch keine wirklich geplante sondern eine eher gewachsene WaKü geworden ist.
Nun will ich das beste daraus machen. An bei habe ich mal ein Foto von meiner Katastrophe gemacht. Sorry für die Quali, ist halt nur ne Handycam bei Zimmerlicht.
Bild: 2012-04-1906.37.43xyj2a.jpg - abload.de
Durch das wachsen hat sich die Verkabelung in ein ekliges Wirrwarr entwickelt. Das muss auf jeden Fall weg.

Erstmal definiere ich meine Anforderungen:

-Stille. Ich will von meinem Rechner NICHTS hören. Absolute Priorität.
-Funktionalität- Ich bin Anhänger von "Form follows function".
-Moderates OC. Nicht viel. Die CPU vielleicht auf 4,0 GHz.Das läuft ganz gut mit 1,144 V Ich hab noch nicht mal den Sweetspot ausgelotet... (Momentan läuft er auf 3,2 fix mit 0,984 V, die GPUs auf 0,925 V @ Stock)
-Ganz sicher kein "Show-Modding" Ich kanns nicht wirklich leiden, wenns blinkt und leuchtet.
So, ich kann ja mal aufzählen was von mir sowieso schon geplant ist:

Es wird komplett neu aufgebaut, mit den vorhandenen Kühlkörpern. Verschlauchung und Verkabelung neu. Done
Verkabelung vermutlich gesleevt. Done
Kabelmanagement so gut es geht ins Gehäuse integriert. (Dremel). Done
Neue Lüfter an den Radi im Dach. Done
Neue Lüfter ins Gehäuse. Done
2. GPU integrieren (Liegt auf dem Tisch hinterm Case) Mit SLI-Verbinder Done
MORA-3 in den Kreislauf integrieren. Extern mit Schnellkupplungen. (Koolance VLN3 - oder wie die auch heißen.) Done
Schauen, welche Komponenten ich noch wirklich brauche. Besonders HDDs. Ich brauch keine 7 TB. Vermutlich kommt bald mal ein NAS. Done
Vermutlich anderes Aquaero. (Denke eine 5 LT tuts auch) Done
Alu polieren/putzen (nachrangig) Done


Noch n paar Infos:
Schlauch ist der 16/10 von TFC
Radi ist n TFC XChanger 480
Pumpe ist ne Ultra
Ein Aquaero 4 ist verbaut.
Xonar Essence STX
2 GTX 570



So, und nun bin ich für jede Hilfe/Anregungen, die Konstruktiv ist, offen.



[GliderHR]

Hast Du da doppelte Lüfter oder benutzt Du nur die Rahmen als Shroud?
Das Bild ist ganz brauchbar. Insbesondere für das Kabelmanagement.
Wie viel Platz hast Du in den 5 1/4 Schächten?



[LochNagar]

Die schwarzen sind nur Shrouds aus alten Lüftern.
In den Schächten stecken von unten:
DVD-Brenner
Aquaero
Leer
Lüfter und Radi
Lüfter und Radi

Noch ne Frage: Wenn ich die Lüfter schon neu mache, sollte ich die dann auch gleich saugend platzieren?



[GliderHR]

Also meine Versuche haben keine Änderung in der Kühlwirkung gezeigt. Ob saugend oder pustend ist Glaubensfrage (oder Gehörsache ).
Mit Shrouds werde ich auch mal rumprobieren, allerdings bin ich (noch) der Meinung, das ein Lüfter Sandwich effektiver ist. Dies umso mehr, je langsamer die Lüfter drehen und je höher der Delta Lufttemperatur/ Wassertemperatur ist. Bei meinem MoRa 3 mit 180er Phobya sogar 3K.



[LochNagar]

Wäre auch eine Überlegung, ob ich die shrouds nicht einfach weglasse, und dann saugend montiere. Der 480 er und der Mora3 sollten ja nun wirklich für genug Kühlung sorgen...
Mit der Aquaero 5 lt würde ja auch wieder ein 5,25" Schacht frei werden. Ich vermute, dass da die Kabel unterkommen sollen, oder?
Ferner wäre es vielleicht eine Überlegung, ob ich nicht auf 2 HDDs und eine SSD reduziere, und versuche, die Pumpe in den unteren HDD Käfig zu bekommen.

EDIT: Die Pumpe steht zur Zeit auf 1 2/3 Shoggys, das untere müsste ich aber wegnehmen können.

EDIT #2: Das könnte ich dann ja zerteilen und unter die Gehäusefüsse legen, um das Ganze noch zu entkoppeln. Momentan dröhnt es noch , wenn ich alle platten drin hab und alle Laufen. (Auf dem Bil sind schon zwei Platten ausgelagert - soll auch so bleiben.)

EDIT #3: Der Mora ist gebraucht, und schon mit 9 140mm NB pk2 versehen. Soll eigentlich auch so bleiben. Wie gesagt, ich glaube nicht, dass Temp. bei dem System das Problem sein wird.

Was ich noch vergessen habe: Der Kreislauf sollt dann auch einen WaKü für die Aquaero speisen. Wobei ich mich immer noch frage, ob das lütte Ding nicht den Durchfluss sehr Arg in Mitleidenschaft zieht. Soll so sein, da ich auf einen Lüfter-Kanal der Aquaero den Top-Radi mit den vier Noctuas und auf einen anderen den kompletten MoRa legen möchte. Mit dem WaKü müsste das problemlos gehen.

EDIT #4 Warum wird eigentlich links meine Sysinfo als pulldown nicht mehr angezeigt?



[Choli]

das gehäuse ist nicht gerade geeignet um kabel zu verstecken. auch die pumpe ist sehr groß. der käfig, wo die ssd drin ist, kannste den entfernen? und dann evtl. die ssd irgendwo mit der im lieferumfang enthaltene einbauschiene ankleben?! habe ich selbst so gemacht und spart dir den ganzen käfig. UND es kommt ein luftzug zustande von dem vorderen oberen lüfter.

hast du hinter dem mainboardtray noch platz um da kabel zu verstecken? ich denke jetzt an das cpu/eps power kabel (oben) und das 24pin.



[GliderHR]

Kühlung hast Du dann genug.
So ein Gehäuse würde immer reizen, alles intern zu verbauen und die externe Lösung nur für den Silentbetrieb zu verwenden.
Denn wo die Festplatten sind passt doch sicherlich ein dicker 240er/280er hin. Die System SSD passt gut unter den 5 1/4 Schacht. Eine oder zwei HDD's kannst Du nach weglassen des Aquero 4.0 dort unterbringen.
Ist die Pumpe so laut oder die Platten?



[LochNagar]

das gehäuse ist nicht gerade geeignet um kabel zu verstecken. auch die pumpe ist sehr groß. der käfig, wo die ssd drin ist, kannste den entfernen? und dann evtl. die ssd irgendwo mit der im lieferumfang enthaltene einbauschiene ankleben?! habe ich selbst so gemacht und spart dir den ganzen käfig. UND es kommt ein luftzug zustande von dem vorderen oberen lüfter.

Das Gehäuse hatte ich mir damals noch für ne LuKü zugelegt. Lian Li Pc A 7110. Dementsprechend teuer. Würde ich nur sehr ungern wieder veräußern, da ich es von außen sehr schick - da schlicht - finde. Es hat leider wirklich gar kein Kabelmanagement. Hatte mich schon mal umgesehen. Von innen finde ich das Corsair 800d schick. auch besser aufgebaut. Aber es soll billige Materialien haben und ebenso verarbeitet sein. das Gegenteil ist mir wichtig. Der Käfig ist nur unterteilt, aber ein Ganzes. Ich kann also nicht den oberen Teil einfach abnehmen. Ich weiß grad nicht, ob das PCB dahinter durchgängig ist, wenn nicht, könnte ich schlicht den Dremel nehmen.
Auf die Idee, die SSD woanders hinzubappen bin ich noch gar nicht gekommen. Klasse! - Mir fehlt halt noch Erfahrung.

hast du hinter dem mainboardtray noch platz um da kabel zu verstecken? ich denke jetzt an das cpu/eps power kabel (oben) und das 24pin.

Nicht wirklich. Die Seitenteile sind gedämmt. So etwa einen halben cm.

EDIT: Geplant ist aber, die Kabel hinter dem Tray zu verlegen, und sie dann durch ein ein Loch nur kurz nach vorne zu führen.

Kühlung hast Du dann genug.
So ein Gehäuse würde immer reizen, alles intern zu verbauen und die externe Lösung nur für den Silentbetrieb zu verwenden.
Denn wo die Festplatten sind passt doch sicherlich ein dicker 240er/280er hin. Die System SSD passt gut unter den 5 1/4 Schacht. Eine oder zwei HDD's kannst Du nach weglassen des Aquero 4.0 dort unterbringen.
Ist die Pumpe so laut oder die Platten?

Wenn ich die beiden Ideen Kombiniere, dann könnte ich ja sogar den ganzen Käfig rauskloppen...
Wäre zu überlegen. Im 5,25 Schacht könnte ich die Platten auch adäquat entkoppeln. Hmmm


EDIT #2 : Was haltet ihr von diesen Dingern: aquatuning.de /Xilence-HD-COOLER



[Choli]

hier mal ein kleines foto. hab doppelseitiges klebeband genommen. kannst aber auch verschrauben. musst dann aber gewinde in die vorgesehene stellen machen. aber wie gesagt klebeband geht schneller und hält genau so gut.



die 2 ausfräsungen die du da siehst am mobotray (24pin kabel, sata kabel) habe ich auch einfach reingeschnitten. das meintest du bestimmt mit deinem "EDIT"

würde dann auch die dämmung entfernen. bringt imho nix. am schlimmsten fall gibts nen wärmestau. da du ja eh auf low noise gehen willst mit deinem mora.



[LochNagar]

Hallo, ja ziemlich genau so stelle ich mir das vor.
Ob das dann alles so hinhaut, muss ich schauen.
Die Dämmung ist im Seitenteil fest verklebt. Die würde ich gern drinnen lassen. Einfach, weil ich beim Loch in den Deckel schneiden gesehen habe, dass die voll verklebt ist, und das ne riesen Sauerei gibt, die abzumachen. Und es sieht schei... lecht aus.

Womit hast du die Löcher geschnitten? Wie hast Du die Rundung hinbekommen?


Da hat sich ja schon einiges wieder getan. Jetzt muss ich nur noch Urlaub haben damit ich das ganze mal konsequent angehen kann.
Eure Meinung zu den HDD Kühlern? (Mir gehts vorrangig um die Entkopplung)



[Choli]

Hallo, ja ziemlich genau so stelle ich mir das vor.
Ob das dann alles so hinhaut, muss ich schauen.
Die Dämmung ist im Seitenteil fest verklebt. Die würde ich gern drinnen lassen. Einfach, weil ich beim Loch in den Deckel schneiden gesehen habe, dass die voll verklebt ist, und das ne riesen Sauerei gibt, die abzumachen. Und es sieht schei... lecht aus.

Womit hast du die Löcher geschnitten? Wie hast Du die Rundung hinbekommen?


Da hat sich ja schon einiges wieder getan. Jetzt muss ich nur noch Urlaub haben damit ich das ganze mal konsequent angehen kann.
Eure Meinung zu den HDD Kühlern? (Mir gehts vorrangig um die Entkopplung)

mit nem dremel. die beiden rundungen oben und unten mit einem runden aufsatz und dann der länge nach geschnitten. ist wirklich nicht viel dazu. und wenns n bisschen doof aussieht isses egal da es ja eh eh hinterm mobo liegt.

ja das wollte ich dir noch sagen. mach die ausfräsungen HINTER dem mobo und nicht daneben. du kannst dann mit abstandshaltern die kabel unter dem mobo einführen



[LochNagar]

ja das wollte ich dir noch sagen. mach die ausfräsungen HINTER dem mobo und nicht daneben. du kannst dann mit abstandshaltern die kabel unter dem mobo einführen

Danke, dass Du dass nochmal explizit sagst, hatte ich aber auch schon so geplant.

Grüße



[LeXeL]

bei nem lian li das eh schon dröhnt die dämmung abfummeln ist nen blöder plan
weil die hilft viel gegen das dröhnen und um hitzestau muss man sich bei ner wakü doch nun wikrlich keine gedanken machen
ok bei dem board (bzw allen x79er) freuen sich spawas über ne gute kühlung, aber das wars auch

und bei der hdd geschichte
wenn dann gleich die himuros von scythe nehmen und nicht den xilence kram Scythe Himuro HDD Cooler (SCH-1000) | Geizhals Deutschland
oder wenns auch noch gut dämmen soll schauen ob man gebraucht noch scythe quiet drives bekommt, oder die grow up japan boxen (die entkoppeln nicht nur, die dämmen auch gut)

ich würde an deiner stelle aber mal schauen ob ich den hdd käfig nicht so gekürzt bekomme das ne platte von hinten nach vorne durchgehen kann, halt so das die übern nt langläuft und dann zwischen den beiden frontlüftern aufhört
dann noch die 3,5" hdd's gegen 2,5er austauschen und die in die kleinen dämmboxen packen und gut und leise ist
pumpe noch am käfig ausrichten und mit schotts/fillports ne saubere schlauchdurchführung gestalten und man hat nen abgetrennten bereich wo man viele kabelverstecken kann



[LochNagar]

Stimmt, das mit den Schwingungen war auch schon ein Gedanke.
Ich komm an die Xilence günstig ran. Daher.
Ich will ja den Käfig jetzt vermutlich komplett rausnehmen. Ob ich dann den Teil mit dem NT noch abgrenze, muss ich mir dann im Anschluss überlegen.

Da freu ich mich ja jetzt schon auf das Umbauen.

Und es gilt noch immer:
Her mit Kritik, Anregungen und Ideen!

Grüße



[GliderHR]

Im 5,25 Schacht könnte ich die Platten auch adäquat entkoppeln. Hmmm
EDIT #2 : Was haltet ihr von diesen Dingern: aquatuning.de /Xilence-HD-COOLER

Also Entkopplung ist gut, ich aber etwas ähnliches aber nur Kühlung, wird seitlich aufgeschraubt und mit Wärmeleitpad genial. Die bringen 3-5K niedrigere Temps und durch die Gummipuffer entkopplen die auch. Mal sehen ob ich die irgendwo nochmal finde.
voila:
aquatuning.de / Festplattenkühler Hard Drive Silencer mit Antivibration Funktion



[LochNagar]

So,

kaum zu Hause, habe ich schonmal angefangen, aufzuräumen.

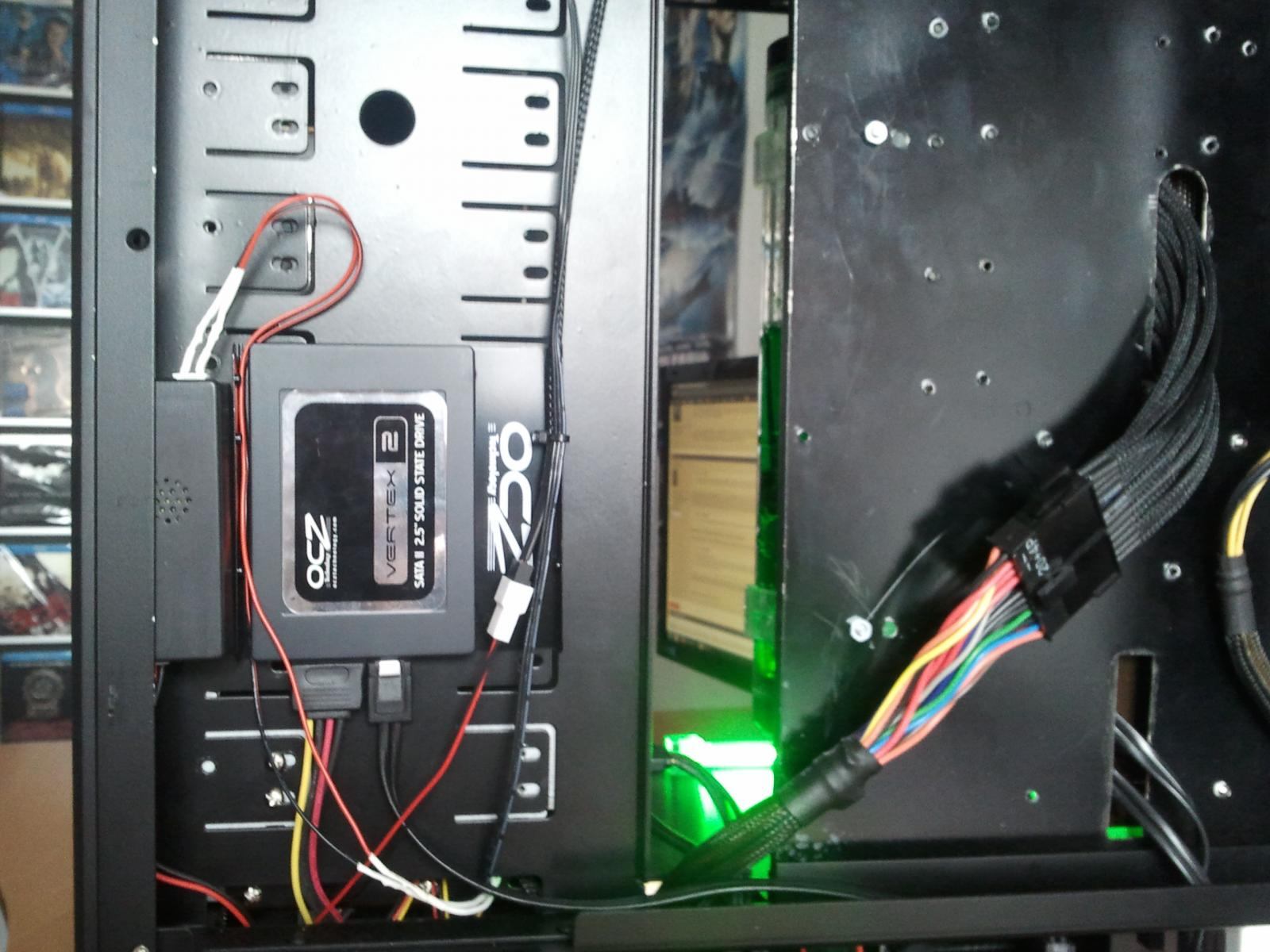

Die SSD ist nun mit Klett am Schacht befestigt. Verkabelung ist natürlich temporär. Da ich noch nicht alle Teile habe.

Hier das Bild:Ohne Käfig

EDIT (20.04.2012): Hier mal ein Bild von heute morgen. Hab gestern viel zu lange gemacht, und wirklich sehen tut man nicht viel....
Workflow

EDIT #2 (20.04.2012) :
Hab die Zusammenfassung nun doch in einen neuen Post gebracht.



[LochNagar]

Ich habe gestern erstmal den HDD-Käfig rausgenommen. Die SSD hängt nun mit Klettband unter dem 5,25" Schacht. So kann ich sie auch nochmal wieder abnehmen. Dann habe ich die Gehäuselüfter entfernt. (Silent Eagle 1000). Dabei gleich mal das Lüftergitter der vorderen Lüfter rausgedremelt. Nun laufen die beiden auch sehr ruhig. Ferner habe ich auf dem Mainboardtray die geplanten Ausschnitte angerissen. Werden aber erst im Urlaub gemacht, da dann der Rechner auseinander genommen wird. Momentan muss er noch lauffähig bleiben. Danach wurden die Lüfter (NF-S12B FLX) vom Radi im Dach abgenommen. Dabei auch gleich die Shrouds, der Radi äußerlich gereinigt (inkl. Lamellen). Dann habe ich verglichen, ob die neuen Lüfter (Noctua NF-F12 PWM) mit Shroud besser dran sind. Ergebnis ist, dass die Shroud die Lautstärke wirklich deutlich reduziert. Also bleiben sie dran. Platz hab ich ja, da oben. Und das alles mit Wasser im Radi und recht kurzem Schlauch hinten. Deshalb hat das alles recht lang gedauert.
Anschliessend wurden drei der Lüfter vom Radi einer gründlichen Reinigung unterzogen, und als Case-Fan installiert. Dafür sind sie eigentlich auch gedacht gewesen. Habe ich beim Aufbau der WaKü entweder aus Unwissenheit oder falsch verstandenem Silent-Wahn wohl ignoriert. Die neuen sind zwar nominell ne Ecke Lauter, was auch stimmt, wenn man beide Lüfter bei 100% Leistung vergleicht, jedoch drehen die NF F12 dann auch mit 1500 U/Min statt 1200. Ausserdem haben diese ja ein speziell für Radiatoren entwickeltes Design, welches den für Radis wichtigen statischen Druck deutlich erhöht. Dadurch drehen diese Lüfter bei mir unterm Radi deutlich niedriger als die alten, und sind somit leiser. Zu letzt habe ich dann noch einen kleinen Lasttest gemacht. Wollte mal wissen, wie Leistungsfähig meine verbesserte WaKü denn nun ist. Also Prime angeschmissen. Ergebnis war durchaus überzeugend. Delta T beträgt nun etwa 6 Grad. Vorher fast das doppelte. Dann habe ich noch die GraKa mit ausgelastet. (ATI-Tool) DDann steigt Delta T auf 8 Grad. Durchaus akzeptabel, die Leistung der neuen Lüfter.
Heute kommt die Freundin, da wird wohl wenn überhaupt, nur wenig laufen.

Ich halte euch auf dem Laufenden.

Grüße



[LochNagar]

Soo,

das lange Wochenende ist vorbei, und ich war auch fleissig. Hier mal ein Bildchen von meinem Rechner, wie er aktuell da steht.Cleaned
Bin selbst schon recht zufrieden, nur die Kabel vom Netzteil zu den Laufwerken kann man sicher noch besser verpacken/verstecken. Aber fürs erst ist das mal gar nicht so schlecht geworden, wie ich finde.
Was ich allerdings nochmal anmerken muss, ist dass ich tatsächlich ein recht fieses Problem hatte. Ich habe mir bei Aquatuning gesleevte Verlängerungen gekauft, da mir das selbst-sleeven sämtlicher Kabel den Zeitrahmen und vermutlich auch meine Nerven gesprengt hätte.
Als ich dann mit allem fertig war, und meinen Rechner das erste Mal wieder einschalten wollte - Nix! Nada! Niente!
Es lief gar nichts. Nicht mal die LEDs aufm Mainboard gaben ein Lebenszeichen von sich.
Nach stundenlangen Gesuche und auch Gefluche habe ich dann den Übeltäter ausfindig machen können: Aquatuning - Der Wasserkhlung Vollsortimenter - mod/smart Kobra SS 6pin PCI-E Verlngerung - Black - 40cm mod/smart Kobra SS 6pin PCI-E Verlngerung - Black - 40cm 87432
Das Kabel kam original verpackt und verschweißt bei mir an. Letzendlich stellte sich dann heraus, dass eines der beiden von meiner GTX 570 benötigten Kabel eine Verpolung aus der Fabrik mitbrachte!!! Somit gabs dann immer beim Einschalten einen schönen Kurzen. Gott sei Dank hat meine Hardware nicht darunter gelitten. (Oder doch Enermaxx sei Dank?!?)
Ich habe die Verpolung dann mit meinem Sleeving Werkzeug selbst behoben, seit dem läufts. Dennoch, denke ich - auch wenn Fehler passieren können - dass gerade bei einer Stromverlängerung auf die korrekte Polung penibelst geachtet werden sollte...
Gott sei dank hatte ich mich dazu entschlossen, die Lüfterkabel etc. selbst zu sleeven, und mir das Werkzeug dafür besorgt. Aber mal ehrlich, wer kontrolliert denn schon neue Kabel auf Verpolung?

So, dann mal dazu, was alles gemacht wurde (aufbauend auf den Dingen aus dem letzten Post):

- RAM reduziert (um 16 GB auf jetzt 16 GB)
- HDDs reduziert (um vier, auf jetzt zwei)
- Die beiden HDDs in entsprechenden Gehäusen entkoppelt (nun im 5,25 Schacht verbaut)
- Aquaero ausgetauscht (Version 4 mit Display auf jetzt Version 5 in der LT Variante)
- Aquaero an anderer Stelle verbaut (Das Case hatte da hinten schon eine Halterung - Musste nur noch zwei Löcher bohren)
- Komplett neu Verschlaucht (Pumpe -> GPUs -> CPU -> Aquaero -> TFC 480 -> Mora -> AGB -> Pumpe)
- Zweite GraKa unter Wasser gesetzt und integriert
- Die Xonar hat nun einen Neuen Platz bekommen, da, wenn sie in einem roten Slot steckt, die zweite GraKa nur auf 8 Lanes läuft...
- Das Shoggy wurde gekürzt, damit der AGB nicht mehr darauf aufliegt, was die Vibration der Pumpe DEUTLICH reduziert
- Ich habe in den Mainboardtray mit meinem Dremel 4 Löcher zur Kabeldurchführung "geflext"
- Kabelführung komplett neu organisiert
- Ablasshahn integriert
- Koolance Schnellkupplungen verbaut (um den Mora auch mal rausnehmen zu können)
- MoRa3 LT 9*140 in Kreislauf integriert
- Dann nochmal den CPU Kühler aufgemacht und wieder gesäubert (schon wieder zugesetzt, nach nur drei Monaten Betrieb sieht aus wie Kalkbröckchen. Obs der Feser von innen ist?)
- Neue WLP unter den HeatKiller 3.0
- Neuen Zusatz verwendet. Phobya Zuper Zero Extreme. Leider Grün. Gibt aber Schlimmeres. Sieht man ja eeh nur im AGB.
- Verschiedene Kabel gesleevt.

Das wars glaube ich.
Was mein ihr dazu?
Noch weitere Tipps?

Was ich dann noch irgendwann mal angehen werde ist:

- Stromkabel der Drives anders machen (Verstecken, etc)
- ein Wasserfilter vor den HK 3.0
- DFM einbauen
- Ggf. Temp.-Sensor einbauen

Die ausgebauten Teile werden demnächst im Marktplatz unter den Hammer kommen.

So far,

LN



[saxovtsmike]

sieht bedeutend besser aus, aber wo hast den AE5 versteckt, ich blinder hund finde den nicht (was eigentlich auch so gut ist, oder ??)
Vielleicht unter der GPU einen 90° winkel reingeben dann kannst dir die knickschutzfedern schenken.
Filter ist sicher eine gute idee würde aber aus eigener erfahrung zu Aquacomputer raten, weil dieser die Absperrhähne dabei hat. Bei meinem Mips musst leider den Kreislauf entwässern um den Filter zu reinigen.



[LochNagar]

Hi,

die AE5 sitzt ganz links unter dem Noctua, vor den GPUs. Geht auch ein Schlauch rauf.
Ja, das mit dem Winkel stimmt schon. Aber Winkel behindern den Durchfluss, und ich hab auch schon ne unschöne Bremse drin. Was aber viel wichtiger war: Ich hatte keinen da!
Ich bin ja kein Showmodder, das Ganze sollte nur mal deutlich aufgeräumter wirken und besserr performen. Ich liege jetzt mit 4,5 GHz (1,272 V ohne feintuning) bei Core Temps von max 52° und DeltaT bei etwa 2,5 bis 3 Grad. Bin wirklich ganz zufrieden.



[saxovtsmike]

oh, da hab ich den kleinen übersehen, ...

Wie viel ist der durchfluss durch den wasserkühler am AE5 zurückgegangen ?



[LochNagar]

Kann ich leider nicht sagen. Hab noch keinen Sensor drin...



[LeXeL]

winkel sind aber nicht so schlimm fürn durchfluss wenn man was vernünftiges nimmt, also nicht phobya/at hausmarke sondern min. alphacool



[oelkanne]

mal so als thread durchleser...

*standingovations* für die arbeit der verkabelung is dir echt gelungen wenn man die ersten bilder so anschau!!!



[LochNagar]

Hey, danke. Sowas hört man doch gerne. Momentan steht allerdings alles, Umzug ist angesagt.
