Gibt es USB 3.0 - Y-Splitter für interne Mainboard-Stecker?

[brunkenbold]

Moin,

ich hatte im Forum leider kein passendes Thema gefunden.

Beim Anschluss des Frontpanels stieß ich auf ein kleines Problem:
• Den USB 3.2 (Gen 2) Anschluss für das Frontpanel konnte ich zwar mit dem passenden Header (Punkt 9 der Grafik) verbinden.

• Das Frontpanel hat außerdem2 Kabel für USB 3.0 (gesplittet auf 2 Buchsen oben und 2 Buchsen unten).
Leider hat das MB aber nur einen USB 3 Header (Punkt 10 auf der Grafik).

Ich musste mich also für nur 2 der 4 USB-Frontbuchsen entscheiden und wählte erstmal die oberen.

--> Gibt es einen rein internen USB-Splitter für das Mainboard-Stecksystem? Oder hat jemand eine andere Idee?

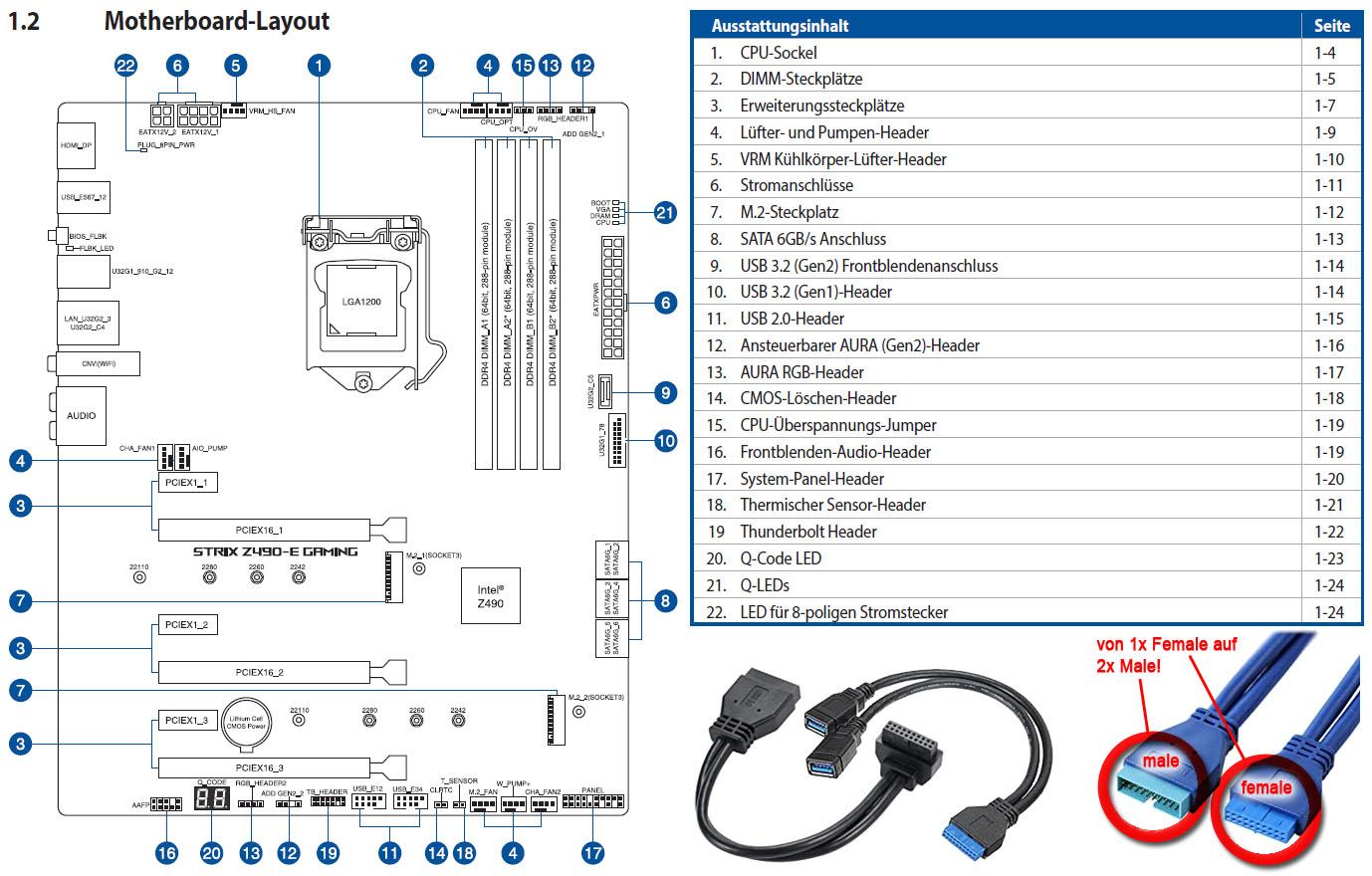

Vielleicht kann ich es mit folgender Grafik (Ziel= unten rechts) verdeutlichen:

Spoiler: MB-Grafik



[Spackibert]

Gibt es einen rein internen USB-Splitter für das Mainboard-Stecksystem?

Nein, da dafür ein Hub notwendig wäre. Aus dem USB 3.0 Header ("10" bei deinem Mainboard) kommen nur 2x USB 3.0 heraus.



[brunkenbold]

Danke Ok, das hatte ich befürchtet (auch wenn es seltsamerweise auch einfache Y-Kabel mit intern -> 2x extern gibt).
Hier z.B.:


Ich brauche jedoch nur die 20-Pin-Steckverbindungen.

Jedoch finde ich selbst so einen internen Hub nicht, mein Google glüht schon...
Es gibt immer nur inter/extern oder nur intern Verlängerung.

Wäre schön, wenn ich alle 4 Front-USB 3.0 nutzen könnte.



[thb]

Sofern Du noch eine PCIe Slot auf dem Mainboard frei hast kannst Du z.B. so eine Karte einbauen:

CSL - USB 3.0 PCI Express Card PCIe Controller - 2X: Amazon.de: Elektronik

CSL - USB 3.0 PCI Express Card PCIe Controller - 2X: Amazon.de: Elektronik

www.amazon.de

Da hast Du neben den zwei externen Ports auch noch einen internen Anschluss, wie er auch auf dem Mainboard vorhanden ist.



[brunkenbold]

Super, geniale Idee mit dem Umweg über PCIe Ich danke Dir!

Gewappnet mit Deinem Denkanstoß... fand ich das hier:


Zerstört zwar etwas die bisher schön cleane Innengestaltung und würde jetzt minimal im Airflow zwischen Bodenlüftern und Grafikkarte hängen, aber vielleicht kann ich diesen Hub später unter der geplanten Riser-Card für eine senkrechte Grafiikarte verstecken.



[Spackibert]

auch wenn es seltsamerweise auch einfache Y-Kabel mit intern -> 2x extern gibt

Genau das sagte ich: aus deinem USB 3.0 Header kommen 2x USB 3.0 raus, du willst aber 4x



[Andi 669]

Danke Ok, das hatte ich befürchtet (auch wenn es seltsamerweise auch einfache Y-Kabel mit intern -> 2x extern gibt).
Hier z.B.:

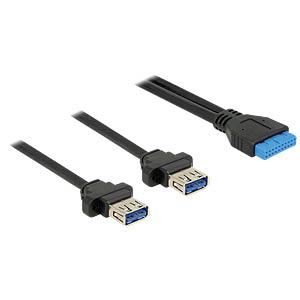

Anhang anzeigen 591530

dir ist aber schon klar, das das selbe ist wie ein Kabel von deinen Gehäuse mit 2 USB Buchsen vorne ist oder



[Spawn182]

Brauchst du die Geschwindigkeit oder nur die Funktionalität, bei letzterem würde ich einfach einen internen USB2.0 auf 3.0 Adapter nehmen. Dann hast du zumindest auf allen Anschlüssen ein Signal.



[brunkenbold]

Habe verstanden mit den unmöglichen 4x je MB-Header.
Darum bin ich mit der PCIe-Lösung zufrieden. Ein in der 2. Gehäusekammer sitzender Y oder gern Hub (auch gern mit separatem Stromanschluss) wäre natürlich am schönsten gewesen.
Aber das fand ich bisher nirgends.

Brauchst du die Geschwindigkeit oder nur die Funktionalität, bei letzterem würde ich einfach einen internen USB2.0 auf 3.0 Adapter nehmen. Dann hast du zumindest auf allen Anschlüssen ein Signal.

Eher die Fuktionalität. Gibt es denn Adapter von 3.0 intern female (Mainboard) -> auf 2.0 intern female (Mainboard)?



[Andi 669]

wenn du keine USB-C Buchse im Gehäuse hast könnte der Adapter für den Gen2 Header funktionieren, der hohlt sich einen USB 2.0 vom 2.0 Header weil der USB 3.1 Gen2 Header wohl nur einmal USB 2.0 hat,



[Spackibert]

wenn du keine USB-C Buchse im Gehäuse hast könnte der Adapter für den Gen2 Header funktionieren

• Den USB 3.2 (Gen 2) Anschluss für das Frontpanel konnte ich zwar mit dem passenden Header (Punkt 9 der Grafik) verbinden.

OP braucht so etwas:

https://www.amazon.de/InLine-USB-Adapterkabel-Mainboard-intern/dp/B0093IYB6O/

Gibt es auch in anderen Längen, die sich evtl. besser in der 2ten Gehäusekammer verstauen lassen



[brunkenbold]

wenn du keine USB-C Buchse im Gehäuse hast könnte der Adapter für den Gen2 Header funktionieren, der hohlt sich einen USB 2.0 vom 2.0 Header weil der USB 3.1 Gen2 Header wohl nur einmal USB 2.0 hat,

Das Gehäuse hat eines, ist bereits am einzigen MB-Header angeschlossen.

OP braucht so etwas:

https://www.amazon.de/InLine-USB-Adapterkabel-Mainboard-intern/dp/B0093IYB6O/

Gibt es auch in anderen Längen, die sich evtl. besser in der 2ten Gehäusekammer verstauen lassen

Das wäre auch eine Lösung, sogar die bisher angenehmste. 😍
Ich danke Dir, ...bert!

Thread kann dann gern geschlossen werden.



[Spawn182]

OP braucht so etwas:

https://www.amazon.de/InLine-USB-Adapterkabel-Mainboard-intern/dp/B0093IYB6O/

Gibt es auch in anderen Längen, die sich evtl. besser in der 2ten Gehäusekammer verstauen lassen

So etwas meinte ich



[EveryDayISeeMyDream]

Ich brauche jedoch nur die 20-Pin-Steckverbindungen.

Jedoch finde ich selbst so einen internen Hub nicht, mein Google glüht schon...
Es gibt immer nur inter/extern oder nur intern Verlängerung.

Wäre schön, wenn ich alle 4 Front-USB 3.0 nutzen könnte.

In meinem Alten Gehause hatte ich sowas ähnliches, allerdings mit USB 2. da hatte ich einen internen Hub von NZXT, den gibt es auch in USB 3: https://www.nzxt.com/de/products/internal-usb-hub-3

Edit: sehe gerade, dass der Gen3 heißt, aber dennoch nur USB2 ist.

Edit2: Evtl suchst du das hier? https://www.amazon.de/Sabrent-3-0-Hub-Intern-Controller-hb-intr/dp/B0794V75LB
