[Sammelthread] Gigabyte GA-G33M-DS2R (µATX, Intel G33)


Gigabyte GA-G33M-DS2R



HERSTELLER-LINK - GEIZHALS

Intel® G33 + ICH9R Chipset
1. Supports Intel® Core™ 2 multi-core and 45nm processors (Penryn: Wolfdale, Yorkfield)
2. Dual Channel DDR2 800 for outstanding system performance
3. Integrated Intel® Graphics Media Accelerator 3100 (Intel GMA 3100)
4. Integrated SATA 3Gb/s with RAID function
5. Features high speed Gigabit Ethernet and IEEE1394
6. Integrated ALC889A 8-Channel High Definition audio (Microsoft HD Audio Patch KB888111 für Windows XP/2000/2003)
7. Ultra durable2 motherboard with top quality highly efficient components

Specification
Processor
1. Supports Intel® Core™2 Extreme/ Core2™ Quad / Core™2 Duo / Intel® Pentium® Extreme/ Intel® Pentium® D processor
2. Supports 1333/1066/800 MHz FSB

Chipset
1. Northbridge: Intel® G33 Express Chipset
2. Southbridge: Intel® ICH9R
3. Realtek RTL8111B LAN Controller
4. Realtek ALC889A 8 Channel Audio Codec

Memory
1. Supports DDR2 1066(OC)/800/667 memory
2. Dual Channel architecture support up to 8GB by 4 DIMM slots

Expansion Slots
1. 1 x PCI Express X16 slot - PCIe 1.1
2. 1 x PCI Express X4 slot
3. 2 x PCI slots

Form Factor
ATX form factor, 244 x 244mm

Other Features
1. Supports @BIOS
2. Supports Download Center
3. Supports Q-Flash
4. Supports EasyTune5
5. Supports Xpress Install
6. Supports Xpress Recovery2
7. Supports Virtual Dual BIOS


Aktuelles BIOS:
- F8e beta vom 02.04.2008
- F8b beta vom 04.01.2008
- F8a beta vom 17.12.2007
- F7 vom 22.11.2007
- F6 vom 04.10.2007
- F5 vom 07.09.2007
- F4a beta vom 02.07.2007
- F3 vom 12.06.2007
- F2 vom 24.04.2007


OC-Optionen / Undervolting
- Multiplikator ist wählbar!
- FSB: 100-700MHz (maximal erreichter FSB bisher 600MHz :eek:)
- PCIe: 90-150MHz (+Auto, PCIe-Takt ist locked!)
- Vcore: 0.50 Volt bis 1.60 Volt in 0.00625 Volt Schritten
- VDimm: +0.1/0.2/0.3/0.4 Volt
- FSB-Voltage: -0.05/0.10/0.15 Volt | +0.1/0.2/0.3 Volt
- MCH-Voltage: -0.05/0.10/0.15 Volt | +0.1/0.2/0.3 Volt
- verfügbare Speicherteiler bei 800MHz CPUs: 2.66 (ab F7), 3.33, 4.00
- verfügbare Speicherteiler bei 1066MHz CPUs: 2.00 (F4a & ab F7), 2.50, 3.00 & 4.00
- verfügbare Speicherteiler bei 1333MHz CPUs: 1.60 (ab F7), 2.00, 2.40, 3.20
Beispiel:
E4300 (800MHz FSB) 200MHz x 2.66 = 533MHz Speichertakt
E6300 (1066MHz FSB) 266MHz x 2.00 = 533MHz Speichertakt
E8400 (1333MHz FSB) 333MHz x 1.60 = 533MHz Speichertakt

45nm CPUs (Wolfdale, Yorkfield) laufen min. seit dem F5 Bios!
Wer sich also das Board zusammen mit einer 45nm CPU bestellt sollte keine Probleme haben das System zum laufen zu bekommen ;)


Petition für (noch :)) mehr Speicherteiler/Multiplikatoren: www.g33m-ds2r.de.vu


- Stromverbrauch
- ATI Crossfire Test


Getestete Speichermodule
- A-DATA Vitesta Extreme DDR2-800 | CL4 | 2x/4x 1024MB | Dual-Channel
- A-DATA Vitesta DDR2-800 | CL5 | ADQVE1A16K2 | 2x 1024MB | Dual-Channel
- A-DATA DDR2-800 | CL5 | VDQVE1908 | 2x 512MB | Dual-Channel
- Aeneon DDR2-667 | 2x 2048MB | Dual-Channel
- Cellshock DDR2-800 | CL4 | CS2221440 | 4x 1024MB | Dual-Channel
- Corsair XMS2 5400 | CL4 | TWIN2X2048-5400C4 | 2x 1024MB | Dual-Channel
- Corsair XMS2 6400 | 2x 1024MB | Dual-Channel
- Corsair XMS2 8500 | CL5 | TWIN2X2048-8500C5D | 2x 1024MB | Dual-Channel
- Crucial Ballistix DDR2-667 | CL3 | 2x 1024MB | Dual-Channel
- Crucial Ballistix DDR2-800 | CL4 | 2x 1024MB | Dual-Channel
- Crucial Value DDR2-533 & DDR2-667 | CL4 | Micron D9GMH Chips | 2x 1024MB | Dual-Channel
- Crucial Value DDR2-800 | CL5 | Micron D9GKX Chips | 2x 1024MB | Dual-Channel
- GEIL Ultra DDR2-800 | CL4 | 2x 1024MB | Dual-Channel
- GEIL Ultra DDR2-800 | CL4 | GX22GB6400UDC | 2x 1024MB | Dual-Channel
- GEIL DDR2-800 | CL5 | GB24GB6400C5DC (Black Dragon Series) | 2x 2048MB | Dual-Channel
- G.Skill DDR2-667 | CL5 | F2-5400PHU1-1GBNT | 2x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5D-2GBNQ | 4x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5-1GBNQ | 2x 1024MB | Dual-Channel
- G.Skill DDR2-800 | CL5 | F2-6400CL5-2GBPQ | 2x 2048MB | Dual-Channel
- G.Skill DDR2-1000 | CL5 | F2-8000CL5D-4GBPQ | 2x 2048MB | Dual-Channel
- Kingston HyperX PC2-8000 | KHX8000D2K2/2G | 2x 1024MB | Dual-Channel
- Kingston HyperX PC2-9600 | CL5 | 2x 1024MB | DualChannel
- Kingston ValueRAM PC2-5300U | CL5 | KVR667D2N5/1G | 2x 1024MB | Dual-Channel
- MDT DDR2-667 | CL4 | "die Chips mit 16 am Ende - nicht 16A!" | 2x 1024MB | Dual-Channel
- MDT DDR2-800 | CL5 | M924-800-16 | 2x 1024MB | Dual-Channel
- Mushkin DDR2-800 | HP2-6400 | 4x 1024MB | Dual-Channel
- Mushkin DDR2-800 | CL4 | 996580w | 2x 2048MB | Dual-Channel
- OCZ PC2-8000 Gold XTC | 2x 1024MB | Dual-Channel
- Patriot DDR2-800 | CL5 | PDC24G6400ELK | 2x 2048MB | Dual-Channel
- Team Group Elite DDR2-800 | CL5 | TEDD2048M800HC5DC | 2x 1024MB | Dual-Channel
- Qimonda PC2-6400U | CL5 | HYS64T128020HU-2.5 | 2x 1024MB | Dual-Channel

- um die Liste zu erweitern, postet einfach eure Erfahrungen mit eurem Speicher mit genauen Details (Hersteller, Serie, ...)
- Gigabyte Memory Support Liste


Kompatible Kühler
- Amacrox Polestar
- Arctic Cooling Alpine 7 Pro
- Asus Triton 75
- Coolermaster Gemini II
- Scythe: Andy Samurai Master (SCASM-1000), Infinity, Mugen, Ninja Mini, Shuriken
- Spire Verticool III
- Thermalright: IFX-14, Ultra-120 eXtreme, XP 120
- Thermaltake: Golden / Blue Orb II / Max Orb, Big Typhoon
- Zalman CNPS 8000 / 9500 / 9700
- Zerotherm CF 800/900


Wasserkühlung
http://www.forumdeluxx.de/forum/showthread.php?t=407278&highlight=anfitec
http://www.meisterkuehler.de/forum/...ellungen/16565-af-gigabyte-nb-sb-kuehler.html


Inkompatiblitäten
- BSEL-moddet E4400 wurde nicht erkannt (kein Booten möglich!)
- TakeMS DDR2-800 | CL5 | TMS1GB264C081805AE | 2x 1024MB | Dual-Channel
- Scythe Ninja / Scythe Ninja Plus Rev. B (Heatpipe stößt an Chipsatzkühler an)
- Silverstone NT06 (die Befestigungsplatte liegt auf einem Kondensator auf - die Bodenplatte bekommt keinen richtigen Kontakt zur CPU)


Um erweiterte BIOS-Einstellungen wie z.B. die Speicher-Timings freizuschalten
muss man im Hauptmenü STRG + F1 drücken!





http://forums.vr-zone.com/showthread.php?t=150924


Lieferumfang:



Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Selbst 3.0 GHz sind kein Problem.

Melde mich hiermit aus dem Fred ab, mein Barebone musste einem Toshiba Satellite A300 (T8100@2.1 GHz / 4 GB / HD 3650 / 2x500GB / 15,4") weichen. Der Würfel ist schon verkauft...

ja, genau. ich weiss bloss nicht, ob die stecker unterschiedlich sind oder genormt.


edit: ach ja. hat jemand das board in verbindung mit vista media center am laufen? bei mir stottert der sound.

Zuletzt bearbeitet:
Zuletzt bearbeitet:
Hallo Leute,

hab' mir echt Mühe gegeben, Antworten auf meine Fragen zu finden und 2 Tage lang diesen Thread gelesen. Da ich aber keine eindeutigen Antworten gefunden habe, nun doch meine Fragen an euch:
Plane das Board in ein LianLi V350 zu packen, zusammen mit einem E8400, der passiv über einen geminII gekühlt werden soll. Daher soll der FSB bei 333 MHz bleiben. Dazu hätte ich am liebsten 2x2GB RAM, die auf 1066 MHz laufen. So wie ich das verstanden habe, müsste ich dazu bei 333 MHz FSB einen Speicherteiler von 1.6 benutzen um die angestrebten 1066 (=2*1.6*333) MHz zu erreichen. Da aber der Speicherteiler von 1.6 nicht funktioniert, kann ich dieses Vorhaben vergessen, oder?
Wenn das mit den 1066 MHz doch funktioniert, welchen RAM könnt Ihr empfehlen, der mit 5-5-5-15 Timings bei möglichst geringer Spannung läuft?

Wenn es nicht funzt, wie komme ich auf 800MHz Speichertakt? Nach analoger Rechnung zu oben, bräuchte ich ja dann einen Speichteiler von 1.2, den es laut Titelseite nicht gibt.

Bin für jeden Tipp bzw. Rat dankbar!

Du hast da was falsch verstanden.

Der 2er Teiler bedeutet, das du bei FSB 333 beim Speicher 666 anliegen hast.

Da du bei FSB 333 aber 1066 haben willst brauchst du einen 3,2er Teiler.

Was den Ram angeht. Es gibt einige hier die dir besser einen Ram-Typ empfehlen können.

Ich hab jetzt den GSkill 2x2GB 1000er drin. Der auch läuft, nur nicht mit den Werten von der Vorseite.

Zuletzt bearbeitet:
Da hätte ich auch selber drauf kommen müssen mit dem Speicherteiler. Nach meiner Rechnung käme man ja bei nem Teiler von 3.2 auf gigantische 2133 MHz.

Danke COUP! Dann kann ich mich ja langsam ans Bestellen machen :)!

Die Kombination DS2R+V350 hab ich auch, passt alles gut und sieht super aus. :wink:

187Proof schrieb:
Manchmal wird meine PS2 Tastatur nicht erkannt und die LEDs der Tastatur blinken dann die ganze Zeit. Ist das Problem bekannt?
Zum Vergrößern anklicken....

Also beim F4a Bios musste ich die USB-Tastertur-Unterstützung deaktivieren, dann gab es keine Probs mehr und ne USB-Tastertur klappt trotzdem.

Honk55 schrieb:
Weiß eigentlich jetzt jemand wo die Temperatursensoren liegen?
Everest sagt dass das Mainboard 31°C hat, Aux 32°C.
Die Northbridge ist aber deutlich heißer glaub ich.

Ich hab nen E2180 drin, mit Boxed Kühler. Lustigerweise hält der schön kühl und ist auch ordentlich leise. ^^
Wie weit könnte ich den wohl übertakten? Mir schweben momentan ~2.8 Ghz vor.
RAM hab ich Corsair PC2-6400 DHX mit CL4. Steht mitten im Luftstrom und dürfte nicht so schnell zum Flaschenhals werden glaub ich.

Mfg Honk
Zum Vergrößern anklicken....

Also ich weiss ja nicht wie kalt die neuen bleiben, aber mein alter 6420er hat bei 2,8GHz und nem Scythe Mini Ninja bei Volllast ca. 60°C.

Die Mainboard-Diode liegt irgendwo in der Nähe des Sound-Chips soweit ich weiss. Die NB kann man nicht auslesen.
Alfamat schrieb:
Selbst 3.0 GHz sind kein Problem.

Melde mich hiermit aus dem Fred ab, mein Barebone musste einem Toshiba Satellite A300 (T8100@2.1 GHz / 4 GB / HD 3650 / 2x500GB / 15,4") weichen. Der Würfel ist schon verkauft...
Zum Vergrößern anklicken....

:wink: na dann mal alles gute mit deinem NB. Mein Vostro wird den BB auf jeden Fall nur ärgenzen nicht ersetzen. :wink:

Da wir letztens schon mal über das Board hier sprachen, dachte ich ich poste es mal hier:



Finally we have the JR or Junior which is an entierly new series of Lanparty board and for the first time ever, DFI has done a mATX Lanparty product. This P45 board allows for CrossFireX to be used and the two x16 PCIe 2.0 slots are locked in x8 mode due to PCB space limitations. However, with PCIe 2.0 having twice the bandwidth of PCIe 1.0, this shouldn't be a cause for concern.

The board also has a x1 PCIe slot and a standard PCI slot for expansion and as you can see from the picture it has heatpipe cooling and the same colour scheme as the DK series. Around the back is two PS/2 ports, optical and coaxial S/PDIF, a BIOS reset jumper, six USB 2.0 ports, Gigabit Ethernet and 7.1-channel audio jacks.

The board also has four memory slots for DDR2 memory, six SATA ports and an IDE connector and headers for six additional USB 2.0 ports. We really like this nifty little board and we'd expect it to become a solid favourite with people who actually attends lanparties.

DFI also added a new BIOS feature, genius BIOS which allows you to overclock your system without touching anything in the BIOS. It's as simple as pressing a button at boot-up and the motherboard will do the rest of it for you.
Zum Vergrößern anklicken....

Quelle ist Fudzilla, aber das Bild ist ja von der Computex, also sollte alles so stimmen.
LINK

wenn es so sein sollte dann haben die Kühler mit einem 120er Lüfter ein Problem denn die dürften deutlich oben überstehen . Beim Groß Clockner erwarte ich das er auch unten mit der Befestigung Probleme macht

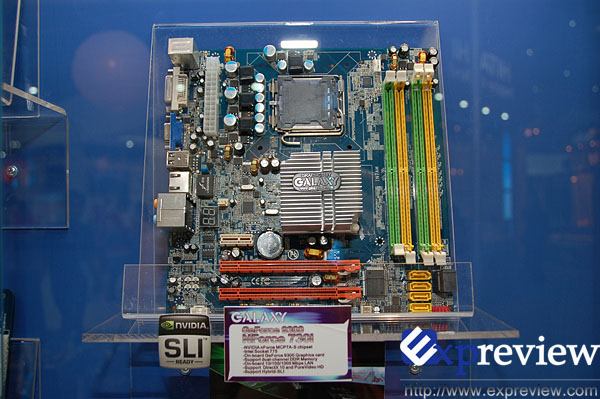

Hier ist noch so nen matx Board mit 2 x pci-e. Sieht auch interessant aus. Mal sehen ob das wirklich so in den Handel kommt.


Anhänge

  • DSC_2295.jpg
    64,8 KB · Aufrufe: 76
Hallo,

Ich hab mir das Mainboard, auch wegen der guten Kritiken in diesem Forum, vor ein paar Tagen gekauft und bin bis jetzt auch sehr zufrieden.

Nur eine Sache nervt ungemein. Ich kann im Bios QST nicht als Lüftersteuerung einstellen, und der Lüfter dröhnt so vor sich hin.

Wisst ihr vielleich an was das liegen kann, bzw ob es eine Möglichkeit gibt QST zu aktivieren ?

Ich habe einen E7200 und 4GB Ram.

Über Antworten würde ich mich freuen.

Fan Control oder wie auch immer das heißt unter "Health Monitor" bringt die Lösung: von "Auto" auf "Voltage" aber NICHT auf "PWM" stellen.

Smart FAN Control Method auf Auto oder Legacy und
Smart FAN Control Mode wenn ein 4Pin (PWM)-Lüfter vorliegt auf PWM
und bei einem 3Pin-Lüfer auf Voltage
aber das oberste entscheidet ob überhaupt geregelt wird

Vielen Dank für die Antworten,
hat geholfen.

Allerdings hat niemand etwas zu QST gesagt. Ist der Modus aus dem Bios gestrichen worden ?

Wollte nur eben anmerken, dass der Scythe Mine auch aufs Board passt. Der Sockel ist sogar so verbaut, dass das ganze in mein Aopen G325 passt, falls das jemanden hier interessiert. :)

Noch ne Frage: Ist der BIOS-Wechsel vom F7 zum F8e bei nem E4500 sinnvoll? Habe mir das Board speziell zum Übertakten geholt, da mein altes eher ungeeignet war, von daher...

OT: Tag, bin neu!

Zuletzt bearbeitet:
Bloodrush schrieb:
Hier ist noch so nen matx Board mit 2 x pci-e. Sieht auch interessant aus. Mal sehen ob das wirklich so in den Handel kommt.
Zum Vergrößern anklicken....

Hatte ich auch schon gesehen, aber wieder inkonsequent gedacht. Wenn dann braucht man bei SLI auch immer 2Plätze für die Graka frei, sonst passen nur 8800GTs oder mit Wakü und das ist auch wieder blöd.

jan3k schrieb:
Hallo zusammen.
Tendiere momentan zum 4GB DDR2-1066 Dominator Kit (TWIN2X4096-8500C5DF). Hat jemand hier Erfahrung damit:
1. werden die Timings (5-5-5-15) bei 1066MHz eingehalten?
2. passen die Riegel "unter" einen GeminII (bei einer Ausrichtung des Kühlers wie hier: http://www.forumdeluxx.de/forum/showpost.php?p=6607173&postcount=7 )? Sind ja durch die Heatspreader etwas höher.
Zum Vergrößern anklicken....

Ich denke mal das die laufen werden, kommt halt auf die Sub-Timings an. Aber die Höhe könnte wirklich knapp werden. Sonst halt die OCZs und dann die Sub-Timings selst einstellen.

COUP schrieb:
Hatte ich auch schon gesehen, aber wieder inkonsequent gedacht. Wenn dann braucht man bei SLI auch immer 2Plätze für die Graka frei, sonst passen nur 8800GTs oder mit Wakü und das ist auch wieder blöd.
Zum Vergrößern anklicken....
wenn ich das Bild mir ansehe sind doch immer 2 Plätze frei.
unter dem Oberen sitzt doch der PCI-E x1 Steckplatz und unter dem 2ten 16er ein PCI Steckplatz.
Damit währen jeweils immer 2 zur Verfügung

seeigel schrieb:
wenn ich das Bild mir ansehe sind doch immer 2 Plätze frei.
unter dem Oberen sitzt doch der PCI-E x1 Steckplatz und unter dem 2ten 16er ein PCI Steckplatz.
Damit währen jeweils immer 2 zur Verfügung
Zum Vergrößern anklicken....

Also ich meinte jetzt nicht das von mir, sondern das SLI-Board von Bloodrush

Hi, wollte mich auch mal wieder melden, mein System läuft seit Juli letzten Jahres super (Bios F4a).

Aufgrund der nun wieder steigenden Temperaturen wird die Kiste doch ein wenig lauter und ich wollte dem Geräuschpegel meiner CPU (e6750) und GraKa (8800GTS g80, 640mb) mit dem Austausch der Stock-Cooler zu Leibe rücken.

Aufgrund des Gehäuses (LianLi PC-G50B) und der Position des Netzteils bin ich was die Grösse des CPU Kühlers betrifft etwas limitiert ... und zwar auf 80mm Höhe *hust* daher werde ich wohl zum neuen Scythe Shuriken greifen, aus meiner sicht das Optimum bei den Einschränkungen die ich hinnehmen muss. Bin für Vorschläge offen, solange sie nicht das versetzen des Netzteils beinhalten ;)

Bei der Grafikkarte bin ich mir noch nicht einig geworden ... rausgesucht hab ich bisher den Xigmatek Battleaxe, Auras Fridge, Arctic Cooling Accelero Extreme 8800 und den Thermalright HR-03 Plus. Wenn nicht dabei Lüfter von Scythe mit PWM in entsprechender Grösse. Ich tendiere derzeit zum Auras Fridge mit 120er.

PS: Wen es interessiert, Bilder von "damals" http://www.koaschten.de/pics/lianli

Zuletzt bearbeitet:
Bitte Um Hilfe, Please !!!

Ich bekomme meinen Speicher einfach nicht mit 1066MHz zum laufen PC und Spiele sürtzen immer kurze Zeit (ca. 5 min) nach Start des PCs ab. Ich verstehe das nicht der RAM soll das ohne Probleme mitmachen und ist auch DDR2-1066 RAM aber wenn ich das im BIOS einstelle stürtzt er immer ab. Wenn ich denn Speicher mit 800MHz laufen lasse läuft alles wunderbar sehr komisch.

Einstellungen/Konfiguration:
Intel Q9300 fsb333x7.5=2500MHz
Gigabyte G33M-DS2R Bios F8e
Aeneon XTune DIMM Kit 2GB PC2-8500U CL5-5-5-15 (DDR2-1066) 1.8v

Hat irgend jemand überhaupt DDR2-1066 RAM mit 1066Mhz laufen bzw. das Board zum richtigen laufen bekommen ?

Bitte um Hilfe, Danke schonmal im vorraus :d !!!

So jetzt hab ich alle Seiten hier durch und werde mal die Tipps die ich hier gesammelt habe mal Anwenden, lasse aber trotzdem mein Hilferuf stehen falls das andere nicht klappt :d !!!

MFG Walkman

Zuletzt bearbeitet:
bei mir läuft OCZ 1066er mit 1125mhz und 2,1 Volt
du kannst ja mal mit dem Shop Verbindung aufnehmen und nachfragen was los ist.
oder du gibt dem Speicher etwas mehr Spannung

jop

ich würds auch erstmal mit ein bissl mehr spannug versuchen, denke dann funzt das auch.

Anmelden, um zu antworten.

Ähnliche Themen

Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
431
Shutterfly
Shutterfly
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
