Gigabyte Z590 Bifurcation Frage

[Spieluhr]

Hallo zusammen!

Da die Gigabyte Z590 Mainboards Vision und Aorus ja größtenteils 4x M2 PCIe3.0/4.0 SSD Slots besitzen und dieses über Bifurcation geregelt wird habe ich mal dazu eine Frage:

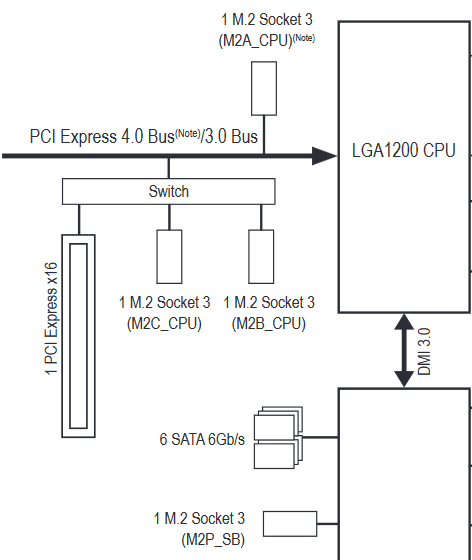

Bei PCIe4.0 SSD ist klar, dass dies anhand des PCIe4.0 Bus geswitcht wird (PCIe4.0 x8/x4/x4 (siehe Diagramm)



Wie verhält sich das aber wenn man nun in den betreffenden Slots M2B / M2C SSDs mit max. PCIe3.0 Bandbreite sockelt?
Ich werde da irgendwie nicht fündig.

edit: Mir geht es primär darum, 3x PCIe3.0 SSD und 1x PCIe4.0 SSD via M2 on Board zu sockeln. Da gängige B560/Z590 Boards ja fast alle nur max. 3x M2 Slots besitzen, bieten sich diese Boards von Gigabyte an.

Schönen Gruß
Spieluhr



[Ralle86]

Sobald du eine SSD in die beiden von dir genannten M2 Slots einbaust, bekommt die GPU nur noch 8 Lanes, egal ob PCIE 3.0 oder 4.0 bei der SSD. Wenn du vier M2 SSDs auf Sockel 1200 nutzen möchtest, schau dir mal das MSI Z590 Unify an, damit kannst du dein Vorhaben in die Tat umsetzen. Falls du das Board neu kaufen möchtest.

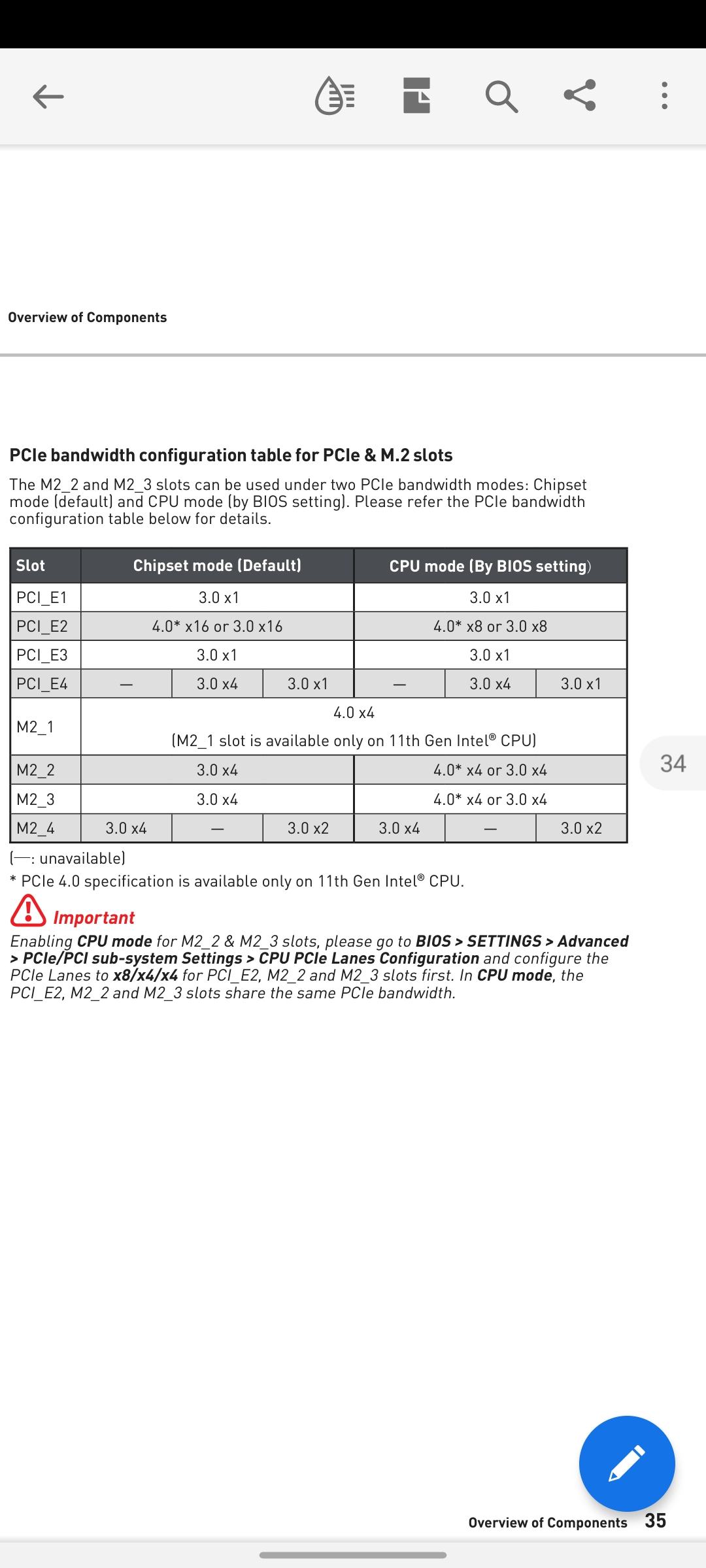

Der Chipsatz Modus links ist hierfür interessant.



[Spieluhr]

Danke für die Info! Dann weiß ich ja jetzt Bescheid.

Ok, dass Unify hat eine andere Beschaltung des PCIe4.0 x16 Slots so wie ich das sehe:

Unify: PCIe4.0/3.0 x16 + M2 PCIe4.0 x4 + M2 PCIe3.0 x4 + M2 PCIe3.0 x4 shared Sata5/6 + M2 PCIe3.0 shared Sata 3/4.
Vision: PCIe4.0/3.0 x8 + shared M2 PCIe4.0/3.0 x4 + shared M2 PCIe4.0/3.0 x4 + M2 PCIe4.0 x4 + M2 PCIe3.0 x4

..aber jetzt "nur dafür" knapp 130€ Aufpreis zum Vison G hinzublättern, dass ist es mir dann doch nicht wert.
