Grafikkarte PCI Pin angeschmort

Fabian2602

Enthusiast
Thread Starter
Mitglied seit
30.12.2015
Beiträge
4.923
Bei meinem letzten Umbau der Wakü scheint ein Tropfen in den pcie Slot gekommen zu sein. Ergebnis seht ihr am Bild .

Die Beschädigung ist nur auf einer Seite der Grafikkarte.
Der Pin ist ziemlich lose. Sollte ich ihn entfernen? Habe die Befürchtung, dass er sich beim Einbau umlegt oder Kontakt zu anderen Pins bekommt.

Grafikkarte war eine rtx 3080 palit (Referenz Layout)

Mainboard wird getauscht


Anhänge

  • IMG_20210702_194427.jpg
    768,8 KB · Aufrufe: 377
  • IMG_20210702_194421.jpg
    717,9 KB · Aufrufe: 256
Zuletzt bearbeitet:
Lösung
Karte läuft wieder...
Den einen 12V pin nach oben geklappt, den PCB Krebs rausgefräßt, abgeklebt um die Stelle wieder aufzubauen mit JB Weld 2k Kleber
IMG_20210705_145054.jpg IMG_20210705_145017.jpg
IMG_20210705_145024.jpg IMG_20210705_145039.jpg


Anschließend den 12V pin wieder umgeklappt um den mit fest zu kleben auf der Fläche, sowie einen neuen Pin den ich von einer spender-Karte abgehobelt habe auch mit daneben aufgeklebt und erstmal trocknen lassen. Anschließend etwas verschliffen, den einen neuen pin verlötet - das sieht auf den schiefer aus als es ist, weil der lötkontakt ausermittig is, aber ja, ist dennoch etwas schief was aber nix macht xD. Den 12V pin ebenfalls nochmal mit verzinnt.


Karte läuft wieder.
Hi

wäre mal interressant wofür der Pin ist.
wenn man der Leiter bahn nach oben folgt dieht das auch nich mehr taufrisch aus
was für ne Karte?

wenn Du den wegmachen tust kann es sein

a- Karte tut nicht mehr
b- sie ist mit PCIe x1 x2 oder was auch immer nur noch angebunden
c die nen defekt hat und das nächste board himmelt

auf jeden Fall so nicht einbauen .-> alternativ in irgendeinem alten Board testen wo es egal wäre

So nen Pin hab ich auch schon mal ersetzt -> dafür sollte die Karte aber sicher heile sein


gruss
UBI

Also die Karte lief seit Einbau (bestimmt schon paar Wochen her) einwandfrei. Wollte nur die wlp kontrollieren wegen hohen temps.

Das könnte aber auch am Durchfluss etc liegen. Oder am neuen Prozessor.


Anhänge

  • 16252504728991299803647700966834.jpg
    1,2 MB · Aufrufe: 134
  • IMG_20210702_203108.jpg
    1,2 MB · Aufrufe: 166

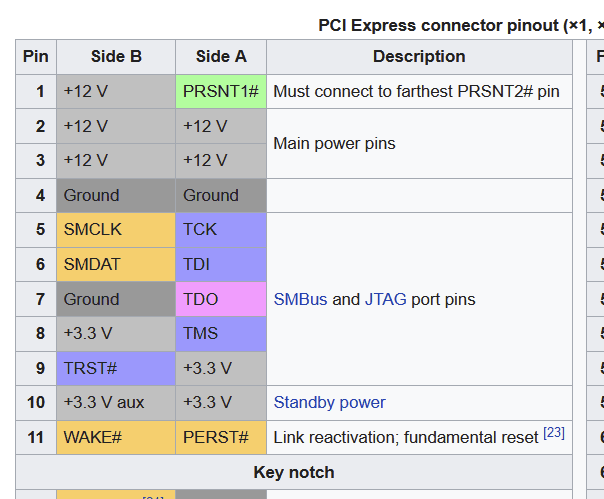

Von Wiki ausgeliehen:


Side A = Rückseite
Side B = Vorderseite (wo die Bauteile sitzen)

Ich würde die Karte so nicht betreiben wollen, aber ggf. kann @AssassinWarlord was dazu sagen.

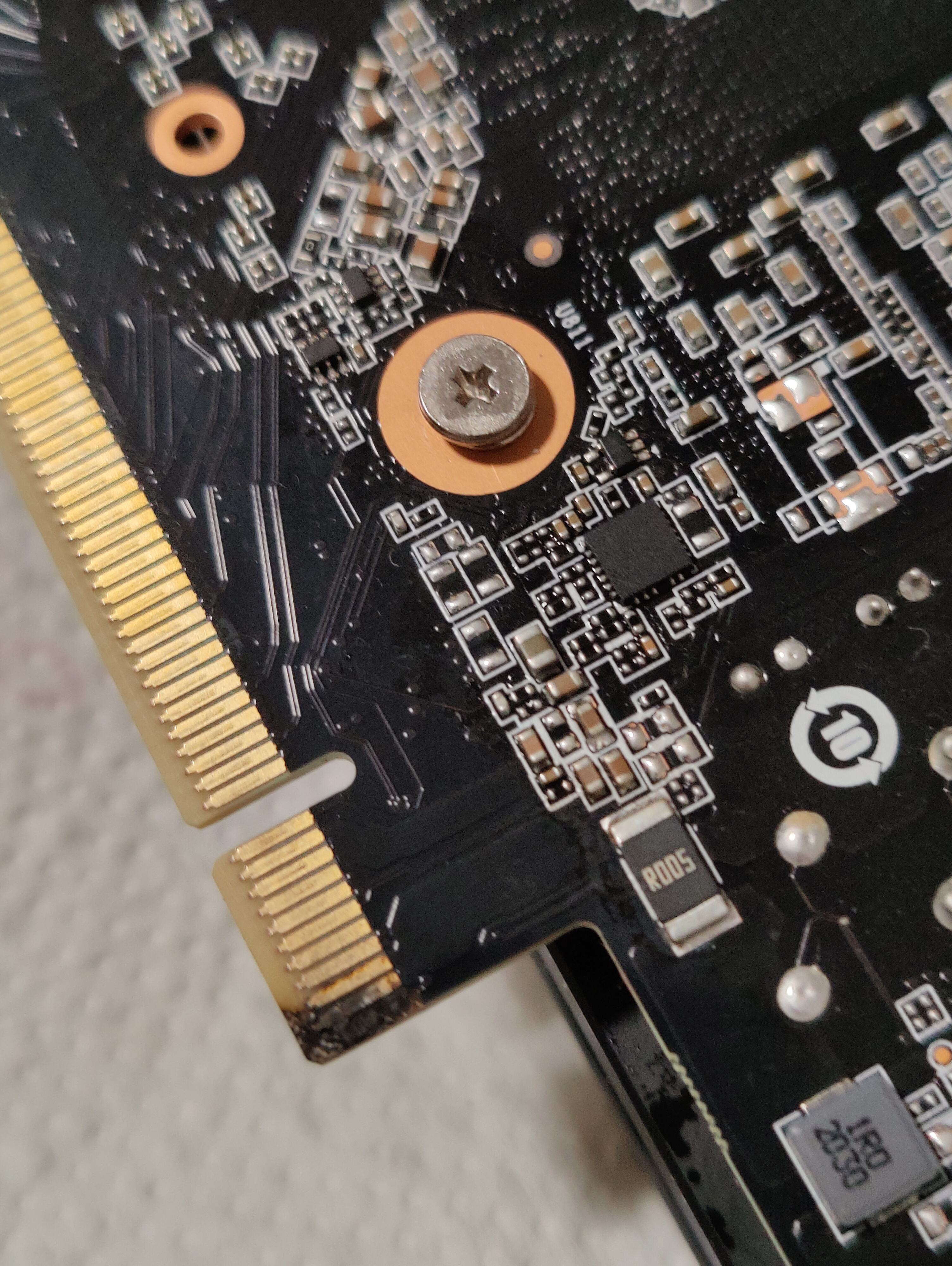

Anbei zwei neue Bilder mit abmontierter backplate
Beitrag automatisch zusammengeführt:

Ist übrigens ne 3080 palit

Servus, der present pin wird eigentlich nicht gebraucht, zumindest hatte ich das mal bei ein paar Karten getestet durch abkleben. Wichtig ist eigentlich nur der reset pin.
Der Present pin ist bei dir da eh direkt weggefackelt, der zweite pin der die 12V entgegen nimmt sieht nicht gut aus, den könnte man ggf. Ersetzen, oder aber man baut die Karte etwas um dass die nicht mehr die max. 75W nur aus den slot zieht sondern zum Großteil ebenfalls mit über einen der 8 pin Anschlüsse.
Oder da ist doch noch genug kupfer da, dass man den pin vorsichtig mit nem glasfaßer Pinsel reinigen kann, verzinnen und mit nem Hauch an 2k kleber ans PCB wieder ankleben.
Wenn du dir das nicht zutraut, kannst du mich mal anschreiben, dann mach ich dir das mit.

Zuletzt bearbeitet:
Servus, der present pin wird eigentlich nicht ge raucht, zumindest hatte ich das mal bei ein paar Karten getestet durch abkleben. Wichtig ist eigentlich nur der reset pin.
Der Present pin ist bei dir da eh direkt weggefackelt, der zweite pin der die 12V entgegen nimmt sieht nicht gut aus, den könnte man ggf. Ersetzen, oder aber man baut die Karte etwas um dass die nicht mehr die max. 75W nur aus den slot zieht sondern zum Großteil ebenfalls mit über einen der 8 pin Anschlüsse
Ok...danke schonmal. Kann ich davon irgendetwas selbst machen? :d

Der zweite Pin sind in real nicht ganz so schlimm aus. Bei einem Test könnte mir im worst Case also auch der nächste Pin wegschmoren? Und dann ist's endgültig aus?

Und wie würde ich testen? Pin entfernen oder abkleben (mit was?) ?

Naja der sollte schon Kontakt haben... Es gibt da nur 5 pins für die 12V die vom Board kommen, und da müssen in Summe etwas über 6A darüber gehen...
Im Normalfall sollten dafür auch 4 pins reichen, aber wenns da doch mal einen zu hohen übergangswiderstand gibt, kanns schon passieren das die zu heiß werden und der slot vom Board schmilzt... Das kann man mit GpuZ dann im Auge behalten, da werden ja die einzelnen 12V Spannungen angezeigt, von den 8 pin Steckern und vom slot. Der vom slot sollte nicht mehr als 0.2v Differenz haben als die von den 8 pin Steckern...

Ok verstanden. Das Risiko würde ich wohl Mal eingehen, da ich kein Ersatz hier habe.

Karte läuft auch mit UV. Entschärft das ganze wieder vielleicht etwas.

Jetzt muss ich aber nochmal penetrant fragen:
Pin abkleben oder entfernen?

Ich glaube UV wirkt sich primär auf die 8pin anschlüsse aus, da die Karte eh am liebsten viel mehr Saft über den PCIe slot ziehen würde, aber die Balancer schaltung halt Strom von den stromstecker (8pin) mit an die mosfets "freigibt" die eigentlich nur vom pcie slot versorgt werden.
Wegen dem pin: versuchen zu reparieren ;)
5 pins sind besser als 4 pins ;)

*edit*... Doofe Handy autokorrektur korrigiert xD

Den ersten pin sehe ich da auf den Fotos garnicht, da sehe ich nur Kohle. Ich zähle da nur noch 10 pins statt 11.
Aber dennoch solltest du versuchen alles was Kohle ist wegzukratzen

Ok, dann her damit xD

Karte läuft wieder...

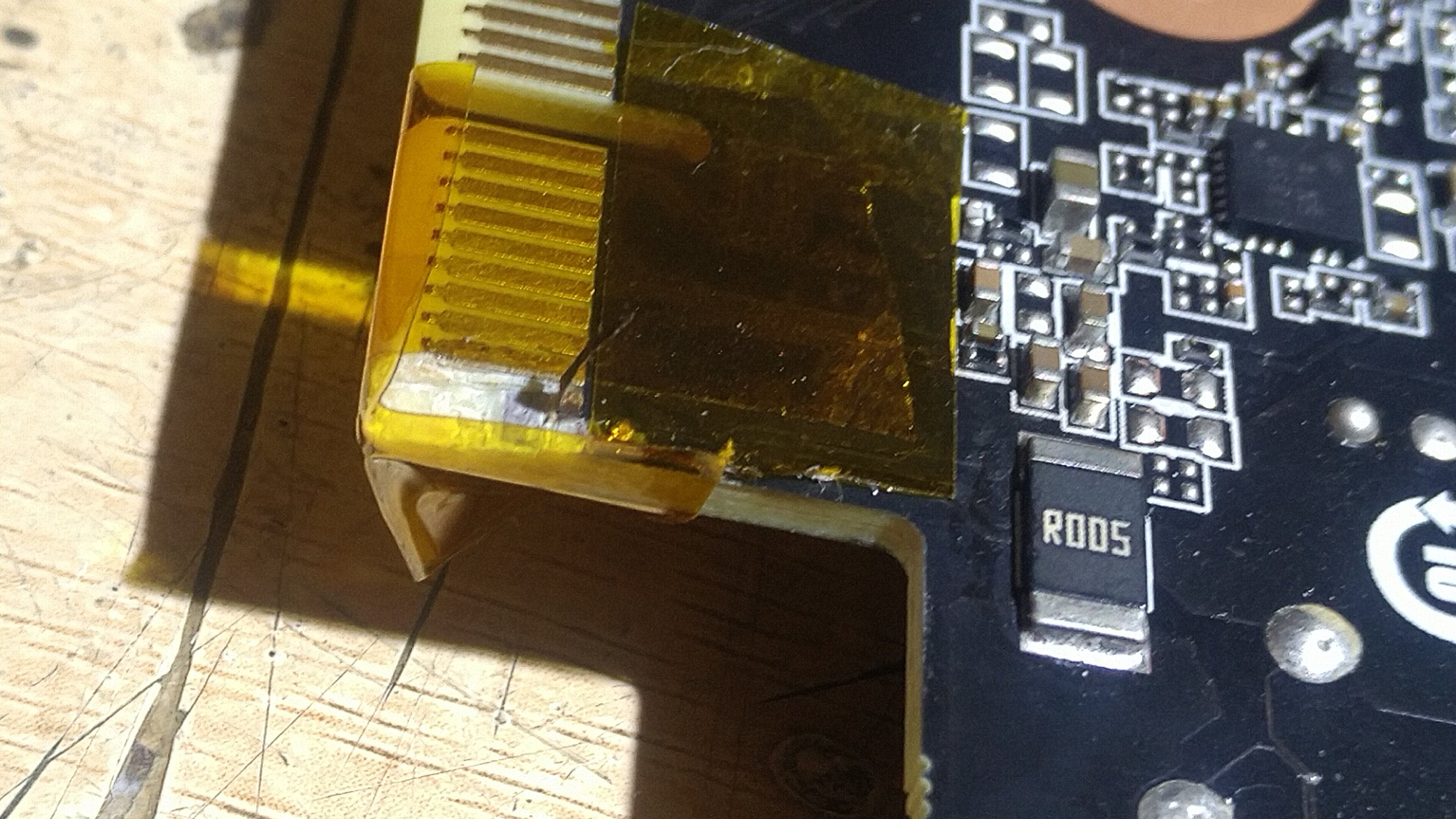

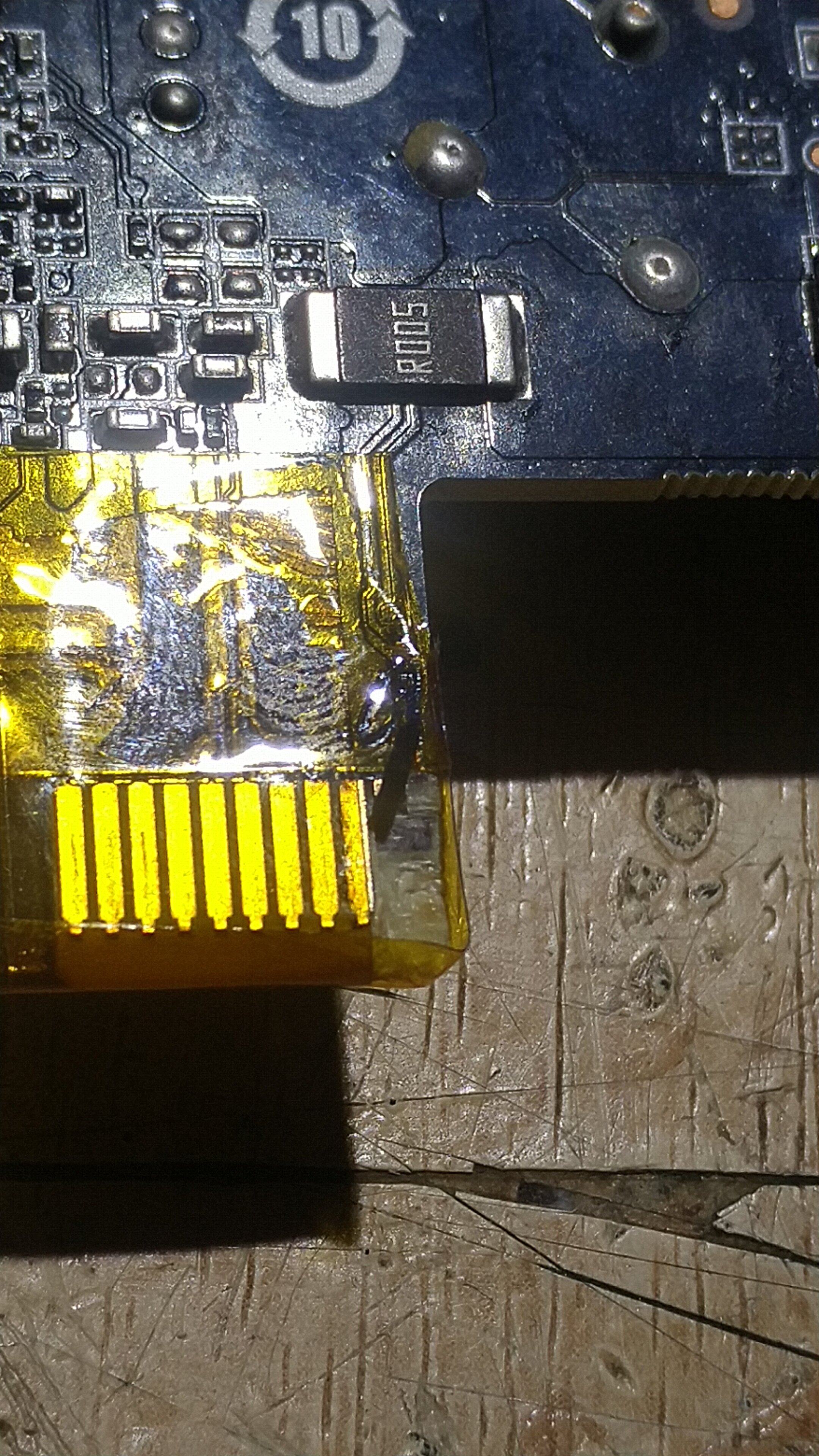

Den einen 12V pin nach oben geklappt, den PCB Krebs rausgefräßt, abgeklebt um die Stelle wieder aufzubauen mit JB Weld 2k Kleber
IMG_20210705_145054.jpg IMG_20210705_145017.jpg
IMG_20210705_145024.jpg IMG_20210705_145039.jpg


Anschließend den 12V pin wieder umgeklappt um den mit fest zu kleben auf der Fläche, sowie einen neuen Pin den ich von einer spender-Karte abgehobelt habe auch mit daneben aufgeklebt und erstmal trocknen lassen. Anschließend etwas verschliffen, den einen neuen pin verlötet - das sieht auf den schiefer aus als es ist, weil der lötkontakt ausermittig is, aber ja, ist dennoch etwas schief was aber nix macht xD. Den 12V pin ebenfalls nochmal mit verzinnt.


Karte läuft wieder.
