Heute mal ein "nicht-PC-Bau-Projekt"

[Crazy Harry]

hi @ all,

die biker-saison beginnt und ich bin momentan an einem neuen projekt in sachen "elektronik" dran. ich wollte es euch nur mal kurz vorstellen.

das teil hat (da ich eine suzuki bandit habe) den namen "B.I.S." - Bandit Informations System

im prinzip ist es von der grundschaltung (mikrocontroller & temperaturmessung) der HWL-FanControl nur natürlich ohne PWM-Ausgänge und endstufe ... für was auch. die schaltung beinhaltet ein öl- und luft-thermometer (zweiters alternativ wasserthermometer bei bikes mit wasserkühlung) sowie eine ganganzeige. entstanden ist das ganze aus einer ganganzeige mit 7-segment-anzeige, die der ursprüngliche entwickler aber nicht mehr weiterentwickelt und auch nicht mehr baut. für die zukunft ist evtl. noch eine tankanzeige geplant - der durchflussgeber liegt bei mir hier schon rum.

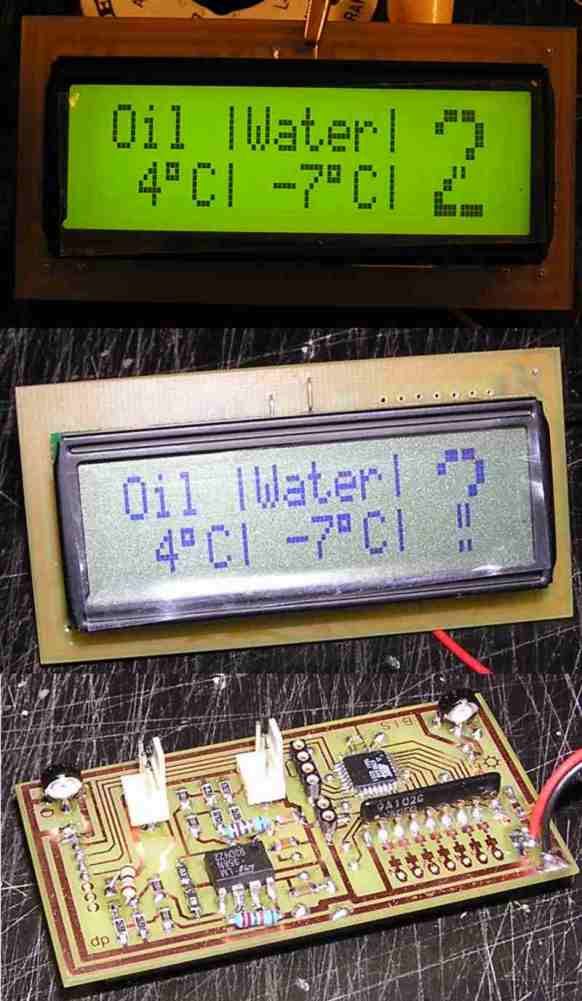

auf dem folgenden bild sind keine fühler angeschlossen - nicht daß der einwurf kommt "wasser bei -7°C ???"



[FuNKeR]

Mal wieder ein Top-Produkt von unserem Harry Klasse Teil

cu
FuNKeR



[Captain Veltins]

nützliches dingen.
nur wo ließt du beim motorrad die gänge aus und den benzinstand??
dafür müsstest du noch sensoren oder so was ähnliches einbauen im motorrad.



[Crazy Harry]

Original geschrieben von Captain Veltins
nützliches dingen.
nur wo ließt du beim motorrad die gänge aus und den benzinstand??
dafür müsstest du noch sensoren oder so was ähnliches einbauen im motorrad.

für die gänge gibts einen gangsensor (den alle bikes haben, der aber normalerweise nur den kontakt für leerlauf hat - kann man aber bei einigen umbauen) und der benzinstand läßt sich ermitteln, in dem man die durchflußmenge bestimmt und vom vollen tank abzieht. das ist aber noch zukunftsmusik - mein bike hat eine tankanzeige serienmäßig schon drin.



[Captain Veltins]

jo mit dem gang ist ja dann nicht "ganz" so schwer.

mit dem tank würde ich das, wenn es möglich ist, wie beim auto lösen.



[pfupfu]

mit nem schwimmer?

@harry: wann kommste denn eigentlich vorbei?



[Crazy Harry]

ein schwimmer ist nachträglich nicht einbaubar - viel zu kompliziert.

@pfu²: ich werde wahrscheinlich nur durchfliegen - irgendwann in der woche nach ostern. ich mach dann kurz nen zwischenstopp bei dir.



[pfupfu]

gut
wenn ich/du glück haben hab ich dann das geld für den FC schon zusammen

aber mal zur technik: echt goil, für die vespa wäre es auch mal was *liebguck*



[Crazy Harry]

Original geschrieben von pfu²
gut
wenn ich/du glück haben hab ich dann das geld für den FC schon zusammen

aber mal zur technik: echt goil, für die vespa wäre es auch mal was *liebguck*

hast du überhaupt öl in der kiste ? also eigenes öl und keine gemischschmierung ? vom gangsensor ganz zu schweigen



[Morpheus2200]

@Harry:ich wünschte ich hätte auch nur ein viertel von deinem technischen können, dann könnt ich die leute hier forum auch mal mit interessanten projekten verwöhnen



[pfupfu]

Original geschrieben von Crazy Harry
hast du überhaupt öl in der kiste ? also eigenes öl und keine gemischschmierung ? vom gangsensor ganz zu schweigen

ne hab ich nich aber als benzinstandsanzeiger?



[Crazy Harry]

Original geschrieben von pfu²
ne hab ich nich aber als benzinstandsanzeiger?

das ist noch nicht drin - ist für später geplant. aber evtl. in einem anderen projekt.

@Mr.RiGO: kann man alles lernen. ich weiß: das ist meißt mit kosten verbunden und hier sind hauptsächlich arme schüler - ich kanns verstehen.



[Scharrlatan]

Original geschrieben von Crazy Harry
das ist noch nicht drin - ist für später geplant. aber evtl. in einem anderen projekt.

@Mr.RiGO: kann man alles lernen. ich weiß: das ist meißt mit kosten verbunden und hier sind hauptsächlich arme schüler - ich kanns verstehen.

genau so isses. (wie ich )



[Crazy Harry]

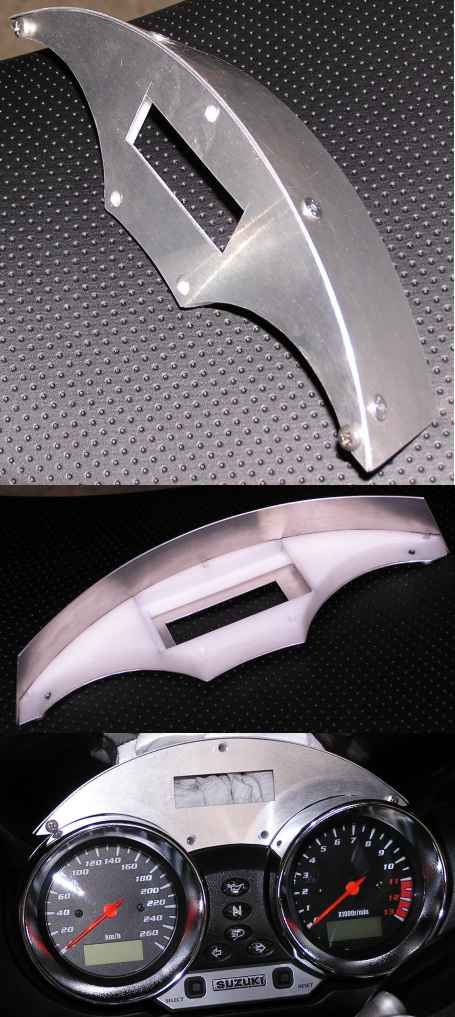

mal ein kurzes update: so soll es eingebaut werden:



[pfupfu]



[maddes]

wohohohohoooor

das sieht richtig spitze aus



[o$$!ram]

jo echt geil ...

wird das LCD dann noch blau!?



[Crazy Harry]

Original geschrieben von o$$!ram
jo echt geil ...

wird das LCD dann noch blau!?

da bin ich noch am überlegen - das ganze muß ja bei direkter sonneneinstrahlung ablesbar sein und mit einem normalen gelb/schwarz ist das auch der fall. bei weiß/blau ? testen .....



[$ilver]

*thread-wiederbeleb*

wie schauts aus harry ?? was draus geworden ?



[Freakfish]

baust du sowas für meine Honda CBR 900ter(mein ich natürlich) *grins* , vielleicht beschleunigt die dann auch mal schneller und kommt ausse Pötte, dieses drecksdingen :lach:



[$ilver]

baust du sowas für meine Honda CBR 750 *grins* , vielleicht beschleunigt die dann auch mal schneller und kommt ausse Pötte, dieses drecksdingen



[Freakfish]

dat sind halt nur 130 gammlige PS....



[Crazy Harry]

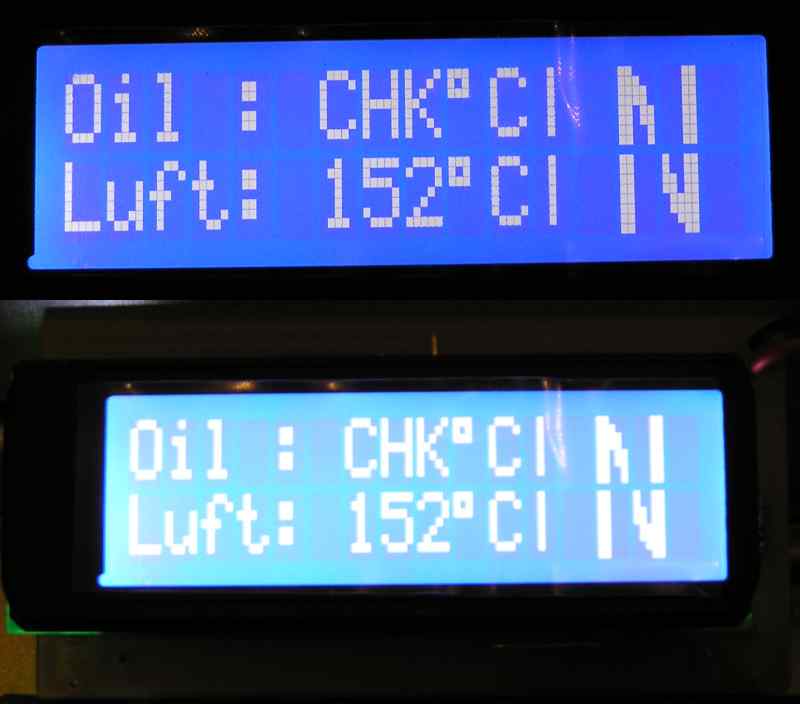

na inzwischen fahren schon einige damit rum - es gibt sie in gelb/schwarz 2x16 und blau/weiß 2x16 oder 4x20

das geht wegen dem ganggeber vermutlich nicht an einer honda



[Cypher]

Wie Sieht das Bei ner 125 Mito aus nur ne Frage



[Highlander]

... und mit ner GSX-R1100 Bj. 89



[Crazy Harry]

baut euren ganggeber aus und macht mal ein foto - dann reden wir weiter
