HP 18 PIN PSU ersetzen ohne Adapter - PIN Belegung?

[gogoAustria]

Hab ein HPZ210 CMT System in ein neues hübsches Case gesteckt.
Dabei hat das alte HP NT aber nicht reingepasst, es war schlicht zu hoch (Verwende ein BitFenix Nova Gehäuse)
Schade eigentlich, denn die 400W hätten für mein Vorhaben locker gereicht, und das NT war überraschend leise.

Nun muss ich das NT ersetzen, stehe damit aber vor einem neuen Problem.
Das MoBo hat einen 18PIN PSU Anschluss (+ einen 4PIN CPU Anschluss).
20 PIN Anschlüsse kenne ich, 18 PIN sind mir aber neu.

Ich hab nun in China einen passenden Adapter gefunden, mit 4€ inkl Versand auch gar nicht teuer. Lieferzeit aus Erfahrung aber locker 45 Tage.
So lange kann/möchte ich nicht warten.

Kann ich die PINs vom PSU irgendwie "umstecken"? Bzw hat jemand zufällig die PinBelegung der HP 18 PIN PSUs zur Hand? Im Handbuch sind die PINs nicht genauer definiert.
Vom 20 PIN Stecker des neuen PSUs stehen die "+12V1" und "+5V" darüber, kommen also nicht zum Einsatz.
Traue mich so das System nicht in Betrieb nehmen, keine Ahnung ob es auch so laufen würde.

Ich bitte um Rat!

EDIT: Alternativ: Kennt jemand ~50€ cases mit Sichfenster wo das Netzteil auch "höher" sein kann, ohne das es mit dem Mainboard oder sonstigen Bauteilen kollidiert?



[Stefan Payne]

Erst einmal:
Mach Foto von dem Netzteil, insbesondere dem Aufkleber und lad das hier hoch.
Danach noch eines vom Board.

Und erst dann können wir weiter sehen...

Denn nicht immer geht das ganze mit einem Adapter!

Und zweitens:
Gibt es nur wenige Netzteile, die auch für den Betrieb von solchen Systemen geeignet sind!
Wenn du hier das falsche wählst, kannst dir die Hardware killen.



[gogoAustria]

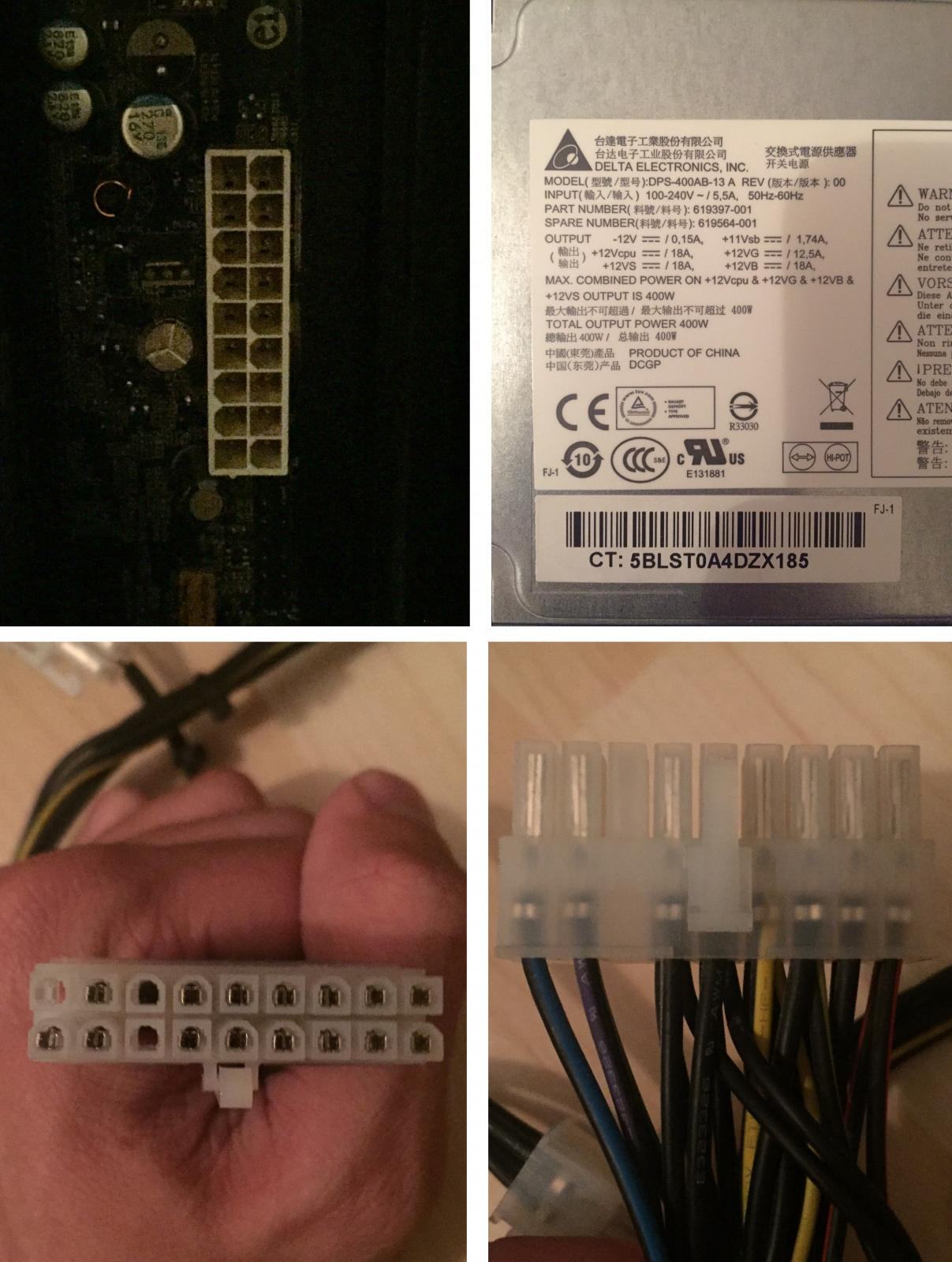

Anbei die gewünschten Bilder. Denkst du wirklich der Adapter könnte nicht laufen?
Das Netzteil würde ins Case passen, wenn das Board weiter oben mit den Abstandshaltern montiert wäre. Genug Platz wäre dort noch. Ich könnte es soweit nach oben verschieben, dass sich alles genau um einen PCIe Slot nach oben verschieben würde.
Wie ich das Board dann aber montiere weiß ich nicht. Wäre eine lockere Angelegenheit. Dann hätte aber unter dem Board das Netzteil noch platz, man könnte es auch einwandfrei anschrauben, die Löcher passen.

Wenns hart auf hart kommt, klebe ich das ganze einfach an

Ganz lustig wäre auch das Netzteil einfach vom Blech zu befreien, dann hätte es auch Platz. Stromschlaggefahr inklusive



Edit:
Eine witzige Idee hab ich noch:
Ich befestige das HP NT quer bei den Laufwerksschächten, und baue mir eine "Netzteilblende", die es mir erlaubt das Stromkabel ganz normal hinten anzustecken. Im Gehäuse verlauft dann ein Kaltgerätestecker zum NT.
Diese Bastelvorhaben kommen aber nur in Frage wenn das mit dem Adapter nicht klappt.



[Andi 669]

Eine witzige Idee hab ich noch:
Ich befestige das HP NT quer bei den Laufwerksschächten, und baue mir eine "Netzteilblende", die es mir erlaubt das Stromkabel ganz normal hinten anzustecken. Im Gehäuse verlauft dann ein Kaltgerätestecker zum NT.
Diese Bastelvorhaben kommen aber nur in Frage wenn das mit dem Adapter nicht klappt.

das wird wohl die beste Lösung sein, macht LianLi z.B. auch so bei den Gehäusen wo das Netzteil vorne liegt,

dein HP NT hat eine 11Vsb Spannung, die gibt es in keinen normalen PC Netzteil, außerdem scheint das sonnst nur 12V zu liefern, die Restlichen Spannungen 3,3V/5V usw. werden wohl auf dem Board erzeugt,



[Stefan Payne]

Sorry, aber kannst vergessen.

Du brauchst 'nen neues Board.
Warum?! Weil 11VSB...



[gogoAustria]

11VSB Bedeutet?
Auf dem Adapter ist so ein fetter "klunker" drauf, womöglich eine Schaltung die meine 11V erzeugt?



[Andi 669]

das sb steht normal für StandBy,
aber wie gesagt an dem Netzteil ist nichts normal, wenn du da ein normales PC Netzteil anschießt, ob mit Adapter oder ohne geht da was garantiert kaputt.


Edit: auch wenn es nichts bringt, wie wäre es denn mal mit eine Link auf den Adapter ?



[gogoAustria]

Hier:
ATX netzteil 24Pin zu 18 pin Adapter Converter Power Kabel für HP Z420 Z620 Desktop Workstation Motherboard 18AWG 30 CM in 100% Marke neue Dieses Kabel ist Power für HP Z4 aus auf AliExpress.com | Alibaba Group

Es wird speziell auf HP Rechner beworben, auch wenn der Z210 leider nicht dabei ist.
So viele unterschiedliche Technologien wird dann HP ja wohl auch nicht verwenden hoffe ich.

Und wenn Standby nicht wörkt, dann deaktiviere ich das einfach in Windows

Gibts vielleicht so eine Netzteilblende zu kaufen? Hab leider nichts gefunden... Halbwegs erschwinglich wäre toll.

Ich lese gerade das NT im Z210 hat eine Gold-Zertifizierung und über 90% Wirkungsgrad? Das muss ja echt ein tolles Ding sein im Grunde.



[Andi 669]

dieser Adapter könnte schon passen das was da in dem Schrumpfschlauch ist kann schon ein Platine sein die nötigen Spannungen erzeugt, aber wie gesagt mir wäre das zu kritisch,

so einfach ist das mit dem Standby auch nicht, da laufen auch gerne mal normale Funktionen im Betrieb drüber, u. das Board wird ohne die 11V wahrscheinlich nicht mal starten,
aber das ist alles nur Spekulation das weiß nur HP genau,



[emissary42]

Bzw hat jemand zufällig die PinBelegung der HP 18 PIN PSUs zur Hand?

Aus dem Service Manual der Z210 CMT. Frag wegen eines Adapters mal bei adaptare nach.



[Stefan Payne]

11VSB Bedeutet?
Auf dem Adapter ist so ein fetter "klunker" drauf, womöglich eine Schaltung die meine 11V erzeugt?

11VSB = 11V Standby
Normale Netzteile bieten aber nur 5V Standby.

dieser Adapter könnte schon passen das was da in dem Schrumpfschlauch ist kann schon ein Platine sein die nötigen Spannungen erzeugt, aber wie gesagt wir wäre das zu kritisch

Ja, das schaut durchaus nach einer VRM Platine aus.
Da brauchts ja auch 'nur' einen Aufwärtswandler...



[gogoAustria]

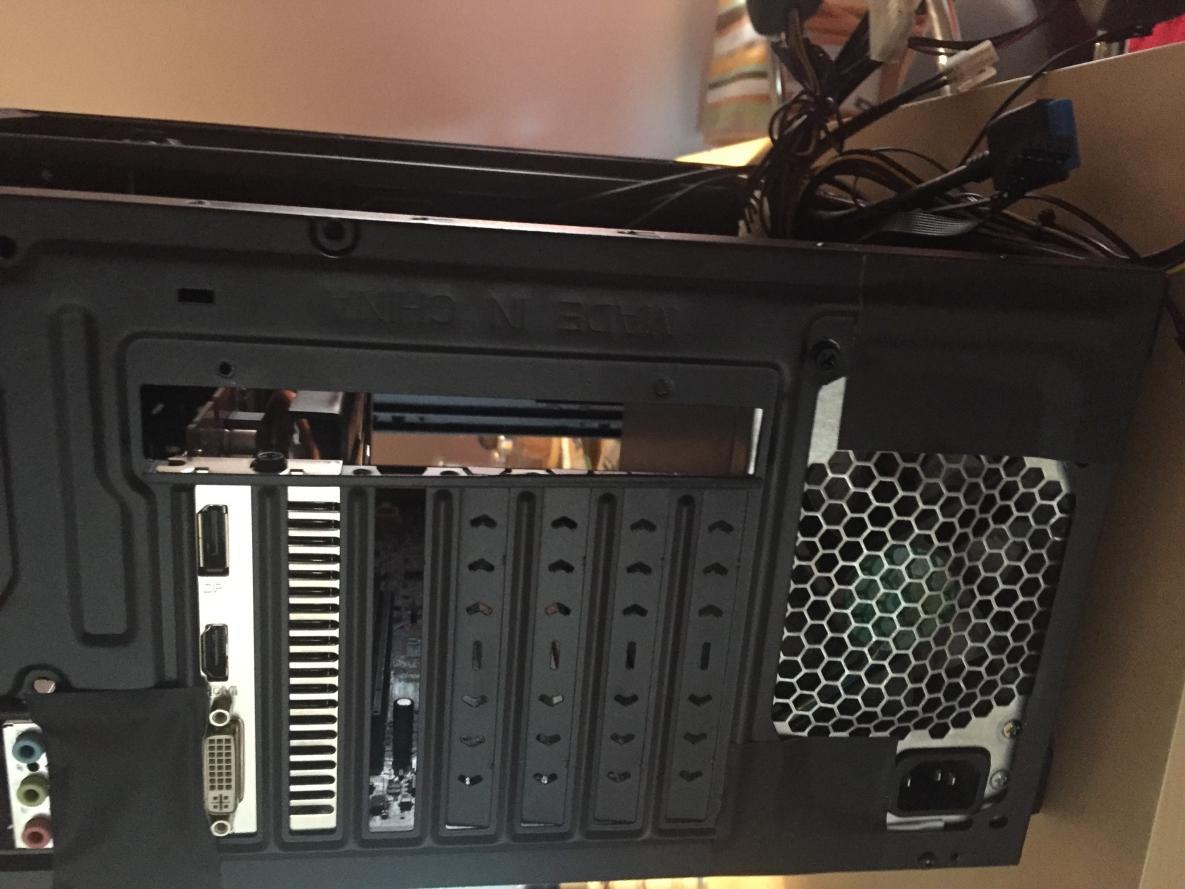

So, Problem (fast) gelöst.

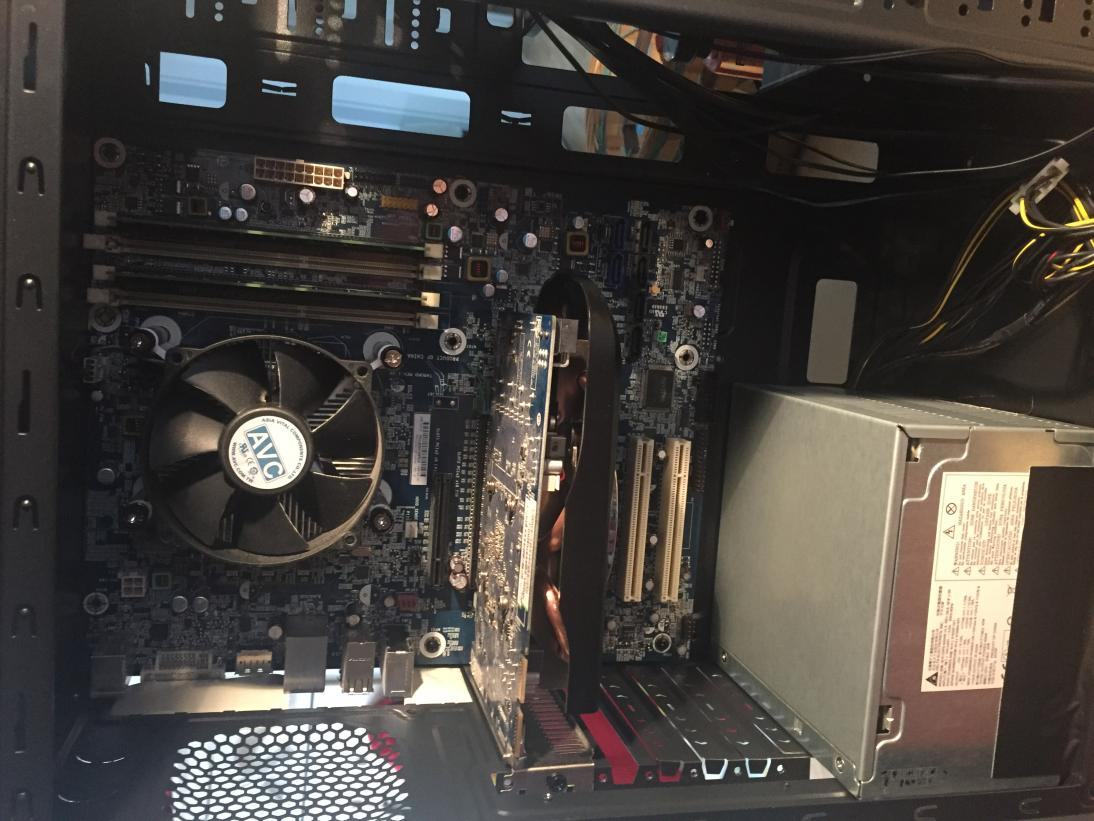

Hab nun selbst Löcher ins Gehäuse für die Abstandhalter gebohrt, eben weiter oben.

Ganz oben habe ich es nicht mehr geschafft Abstandhalter zu montiert, da hab ich dick Montageklebeband aufgebracht und das Board damit stabilisiert. Jetzt sitzt es Bombenfest.

Das Netzteil hat nun darunter schön Platz. Das gebogene Lüfterblech des NTs habe ich flach gehämmert, nun kann ich es mit einer Schraube anschrauben. Ich habe das NT auch mit Montageklebeband beklebt und in die Ecke gepresst, da rührt sich jetzt nichts mehr, selbst wenn ich das Stromkabel anstecke. Zusätzlich gesichert, und auch bisschen wegen der Optik, hab ich das ganze mit mattem GafferTape.

Nun hab ich noch ein Problem, was ich so nicht bedacht hab: Das 18PIN Kabel ist zu kurz, genauso wie das CPU Kabel. Da hab ich jetzt in China Verlängerungen bestellt. Ich hoffe die 24PIN Verlängerung lässt es auch zu das 18PIN Kabel zu verlängern.

Damit wäre es geschafft

Verloren habe ich durch die Aktion nur den obersten PCI Slot (brauch ich nicht), und den Maus/Tastatur Anschluss (benötige ich ebensowenig).
Die Grafikkarte hat jetzt sogar paar cm mehr Raum zum Atmen.


Trotzdem danke für eure Hilfe!



- - - Updated - - -

Achja, wenn jemand in Zukunft mal auf die Thread stößt:
Das Z420 system (mit dem das Kabel wirbt) hat 12V Standbyspannung.
Ich würde aber fast behaupten dass das Z210er Board auch 12V verträgt, sind ja fast 11



[gogoAustria]

Möchte noch ein kleines Update geben:
Hab das NT nun mit gesleevten Verlängerungskabel aus meinem Hauptrechner angeschlossen, und das System läuft wunderbar!

Zuerst hatte ich eine HD6770 drinnen, mehr wollte ich dem NT nicht antun.

Nun habe ich aber gelesen, dass jemand eine 770 mit genau diesem NT befeuert.

Hab also eine alte 680er angeschlossen (so ziemlich die selbe Karte wie die 770er), und auch mit der läuft das System.
Ich wollts auch wissen und hab Prime Blend und Furmark gleichzeitig laufen lassen. Das NT hatte damit offenbar kein Problem, es scheint als wäre der Lüfter davon auch nicht sonderlich angestrengt.

Ich weiß nicht was HP damit für ein Ding geschaffen hat, aber es hat jedenfalls ordentliche Qualität. Und sollte es tatsächlich Gold zertifiziert sein, so ist das ein wirkliches tolles NT



[RenovatioApo]

Aus dem Service Manual der Z210 CMT. Frag wegen eines Adapters mal bei adaptare nach.

Hättest du für den z420 auch das Service Manuel für die Belegung beider Anschlüsse am mainboard?? Also den 18 pin und der 8 Pin.



[thom_cat]

bitte den bilderquote rausnehmen!



[3radSimulator]

Ich weiß nicht was HP damit für ein Ding geschaffen hat, aber es hat jedenfalls ordentliche Qualität. Und sollte es tatsächlich Gold zertifiziert sein, so ist das ein wirkliches tolles NT

OEM Netzteile sind halt robust und zuverlässig und leisten auch auf jeden Fall das, was draufsteht. Das sind top Geräte, da können sich einige Costum Modelle eine Scheibe von abschneiden



[buzzard]

Hallo!

Ich habe seit einiger Zeit einen Fehlerstrom in meiner Wohnung (Gribbeln bei Berührung Wasserleitung und Metallheizkörper). Elektriker war heute 2 Stunden bei mir auf Fehlersuche > Eingegrenzt auf PC-Steckdose > Wenn PC (auch ausgeschalten) am Netz ist = Fehlerstrom . PC vom Netz genommen = kein Fehlerstrom.
Meine Vermutung: Netzteil defekt - oder?

Ich habe das Z210 HP System. Wollte einfach neues Netzteil bestellen, wegen dem komischen 18er Pin war ich vorsichtig. Dann in der Websuche diesen Thread gefunden. Da ich aber noch nicht 100% sicher bin - könnte es auch an einer Grafikkarte oder so liegen? Könnte das Fehlerstrom erzeugen, auch wenn der PC ausgeschalten ist? Wenn das Netzteil nun zu tauschen ist > Gibt es mittlerweile einen Verlässlichen Adapter von 20 oder 24 Pin auf die 18 Pin vom HP Mainboard? Oder soll ich warten bis der PC komplett eingeht. Momentan bin ich noch sehr zufrieden damit und eigentlich keine Zeit für neues Aufsetzen... Oder würdet ihr mir zu einem gebrauchten Original Netzteil raten?

Vielen lieben Dank für jede Antwort!



[Andi 669]

Selbst wenn das Netzteil defekt ist, darf man da kein "Gribbeln" an eine Wasserleitung spüren, da stimmt was Substantiell mit der Erdung nicht, soll heißen deine Erde ist wohl nur mit den Wasserleitungen verbunden aber eine richtige Erdung gibt es nicht,
das was du da spürst kann übrigens auch bei intakten Netzteilen durch die Entstörung auftreten,

Das was du da hast ist nach meiner Meinung Lebensgefährlich denn wenn da ein Gerät mit Erdung einen richtigen Defekt bekommt hast du dann 230V auf der Heizung, was ist das für ein Elektriker der da wider geht ohne das behoben zu haben


als Austauschnetzteil kommt nur eins in Frage was auch genau für diese HP Systeme vorgesehen ist, ob nun Gebraucht Orginal oder Nachbau,
mit eine normalen ATX Netzteil 20 oder 24 Pol kann man da nichts anfangen



[Stefan Payne]

Hallo!
Ich habe seit einiger Zeit einen Fehlerstrom in meiner Wohnung (Gribbeln bei Berührung Wasserleitung und Metallheizkörper). Elektriker war heute 2 Stunden bei mir auf Fehlersuche > Eingegrenzt auf PC-Steckdose > Wenn PC (auch ausgeschalten) am Netz ist = Fehlerstrom . PC vom Netz genommen = kein Fehlerstrom.
Meine Vermutung: Netzteil defekt - oder?

Nein, der Elektriker schien unfähig zu sein.
Oder hatte einfach keine Lust, da das u.U. etwas aufwändiger ist, das zu beheben...

Hat er denn die Steckdose, an der dein PC hängt, überprüft?
Und auch ausgebaut und in die Dose geschaut??

Weil, wie schon erwähnt, klingt das ganze nach einem Erdungsfehler. Da gibts jetzt verschiedene Möglichkeiten...
Von Klemme klemmt nicht richtig, über Kabelbruch, jemand hat das Kabel angebohrt und ähnlichem....
Weil eigentlich sollte jedes Rohr vernünftig gerdet sein - mit einem Kabel zum Verteilerkasten bzw Erdungsklemme.


Dass da Strom drauf liegt, kann nur bedeuten, dass irgendwo die Erdung fehlerhaft ist.
Und dieser Fehler sollte behoben werden.

Dass es am Netzteil liegt, kann ausgeschlossen werden...
Der Fehler liegt an der Erdung...



[buzzard]

Hallo
Ich habe den Adapter (Post #8) von Aliexpress bestellt. Ich wollte die PINS prüfen - und gleich mal festgestellt, dass einige am Adapter gar nicht belegt waren, im Originalstecker jedoch schon.
Ich habe vorher das alte Netzteil ausgebaut und nochmals einfach an den Strom gehängt - um nochmals den Zusammenhang zwischen Strom an der Wasserleitung/Heizung mit dem Netzteil zu prüfen - war eindeutig.
Ich habe dann - wohl auf Risiko - ein o8/15 neues Netzteil (um € 25) - mit dem Adapter von AliEx eingebaut, und -- es funktioniert alles. Ob nun Standby funzt ist mir jetzt mal nicht so wichtig. Das Wichtigste : Kein Fehlstrom mehr.

Ob der Elektriker gut oder schlecht ist kann ich dazu nur sagen dass er seit Jahren große Projekte für uns im Großen und Ganzen zur Zufriedenheit abwickelt. Klar - wenn ich einer Firma zahle wird diese auch so lange arbeiten und suchen bis das Budget ausgeht. Ich will ja nicht das Haus neu bauen. Wichtig ist - er hat die Hauserdung sofort geprüft - war in Ordnung.

Mir hat auch der Elektriker gesagt, dass möglicherweise die Erdungsverbindung von der Wohnung zum Haus zu gering ist . Wir werden demnächst eine neue Erdungsverbindung zum Haus einbauen (Gott sei Dank schon Hausseitig vorbereitet).
Fakt ist aber auch - und damit zurück zum Thema, dass das Netzteil defekt war. Übrigens ist mir aufgefallen, dass seit ca. 1 Jahr der Standby beim alten Netzteil plötzlich nicht mehr funzte. Ev. ein Zusammenhang?

Ich wollte nur für alle Z210 Besitzer bekanntgeben dass der Adapter von AliEx passt! 20 Tage warten hat sich geloht. € 7 Adapter + € 20 neues 24-pin Netzteil - € 150 für Originalnetzteil = € 123.- gespart!



[buzzard]

Wollte mich nochmal melden - da wie ihr schon richtig vermutet/gewusst habt, ist der Fehler tatsächlich (auch?) woanders gelegen. Denn auch nach dem Tausch des Netzteils habe ich wieder Strom auf der Erdung - der Stromschlag beim Duschen ist sogar noch höher. Der Elektriker hat mir im Übrigen das letzte Mal einen neuen FI eingebaut, da der alte zu unempfindlich war. Ob es damit zu tun hat. Ist zwar nicht Thema dieses Threads, wollte aber dennoch Bescheid geben, dass Eure Vermutung richtig war. Leider. Verstehen tu ich es nicht. Denn das letzte Mal war es wirklich so, dass wenn der PC abgehängt war kein Stromschlag zu spüren war.

Ich habe übrigens nachgemessen: Zwischen Phase und Erdung habe ich 30V und zwischen Null und Erdung ca. 15V. Die 30V auf der Erdung wird durch die Stromversorgung des Heizkessels in die Heizungsrohre transportiert. Hänge ich den Ölkessel komplett ab habe ich keinen Fehlerstrom in den Heizungsrohren. Ist aber auch mittelfristig keine Lösung da die Heizperiode gerade beginnt..

In einem anderen Forum nachgelesen, dass dies mit einem einfachen Durchgangsprüfer keine Aussage hat - obwohl aber die Messungen spürbar sind. Leider ist das nicht so einfach mit "hat der Elektriker die Dose angesehen..." es gibt dort keine Dose. Manchmal kommt das (doppelt isolierte) Kabel (also 3 isolierte Drähte samt weißer Hülle) eben aus der Wand raus - und wurde nicht in einem Schlauch verlegt. Es handelt sich um ein Haus aus den 60ern wo zu unterschiedlichen Zeiten, von verschiedenen Leuten, verschiedene Sachen nachgerüstet wurden - schon vor "meiner" Zeit, also schon 20 Jahre zuvor. Oft gibt es gar keinen Platz einfach einzustemmen für die E-Leitungen - da die Wand nicht so stark ist - tw nur 7 cm und dort wurden schon Heizungsleitungen eingestemmt und E-Leitungen ebenfalls UP. Da ist man gezwungen zu improvisieren. Dennoch muss alles seine Ordnung haben - ist aber kein Vergleich zum Neubau wo das meiste im Trockenbau läuft - und allerhand Platz zum Nachrüsten. Aber auch der Betonrüttler kann im Neuba schon mal einen Schlauch ruinieren - wie dann die "Sanierung" aussieht ist auch nicht das Gelbe vom Ei - auch da muss dann mal improvisiert werden.
Als ich vor 3 Jahren eine Klimaanlage eingebaut habe - neue Leitung - alles aufputz durch Nebenräume. Wenn ich mir nun vorstelle alle E-Leitungen zu tauschen kann ich ausziehen samt Familie. Ich hoffe das bleibt mir erspart und der Elektriker findet den Fehler auch so. Vielleicht ist so wie er sagt tatsächlich die Erdung unterdimensioniert und das lässt sich relativ einfach beheben da die neue Erdung schon "vor der Türe" steht.

Ich gebe dem Elektriker noch eine Chance - und haltet mir bitte die Daumen dass es ohne umfangreiches Kabeltauschen und Stemmen geht.



[starbase64]

Hallo,

ich habe einen HPz220 und ebenfalls den Netzteil Adapter der z420 gekauft, allerdings funktioniert er bei mir nicht.

Receiver kaufen im Receiver Shop Satchef.de

Receiver kaufen Sie am besten in unserem hochwertigen Receiver Shop Sat Receiver kaufen leicht gemacht bei Satchef.de >>>

www.satchef.de

Wo bekomme ich den einen für den z220? Oder wie muss ich die Pinbelegung ändern?

edit: ich habe einen weiteren Adapter gefunden, welcher bei z220, z420 usw. passen soll, er hat die Pinbelegung des obigen Adapters

Amazon.com: COMeap 24 Pin to 18 Pin ATX PSU Power Adapter Cable for HP Z230/Z420/Z620 Workstation 12-inch(30cm): Computers & Accessories

Buy COMeap 24 Pin to 18 Pin ATX PSU Power Adapter Cable for HP Z230/Z420/Z620 Workstation 12-inch(30cm): Internal Power Supplies - Amazon.com ✓ FREE DELIVERY possible on eligible purchases

www.amazon.com

Hier ist auch ein Video, wo jemand dieses Kabel beim Tausch eines Netzteils verwendet:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Habe mal noch ein Foto von den Steckern angehängt, der originale hat mehr Pins als der Adapter.
