HP Proliant DL380pG8 mit SSD

[Profibastler]

Hallo Gemeinde,

habe bisher den HP DL380pG8 mit einem onboard HP P420i SAS Ctrl.
Angebunden sind 8x HP EG0900FBLSK SAS HDD im Raid5-Verbund.
Diese möchte ich gerne nach und nach mit Samsung PM1843a 1,92TB upgraden.
Leider jedoch werden die als defekt/nicht vorhanden mit verringerter Lesitung erkannt.
Jedoch Modell und Seriennummer wird angezeigt.
Diese Konstellation wird auch als Bundle verkauft, nur bei mir laufen die nicht.

Was muss ich machen um die SSD wie notwendig verwenden zu können?

Ich freue mich über fachmännische Hilfe.

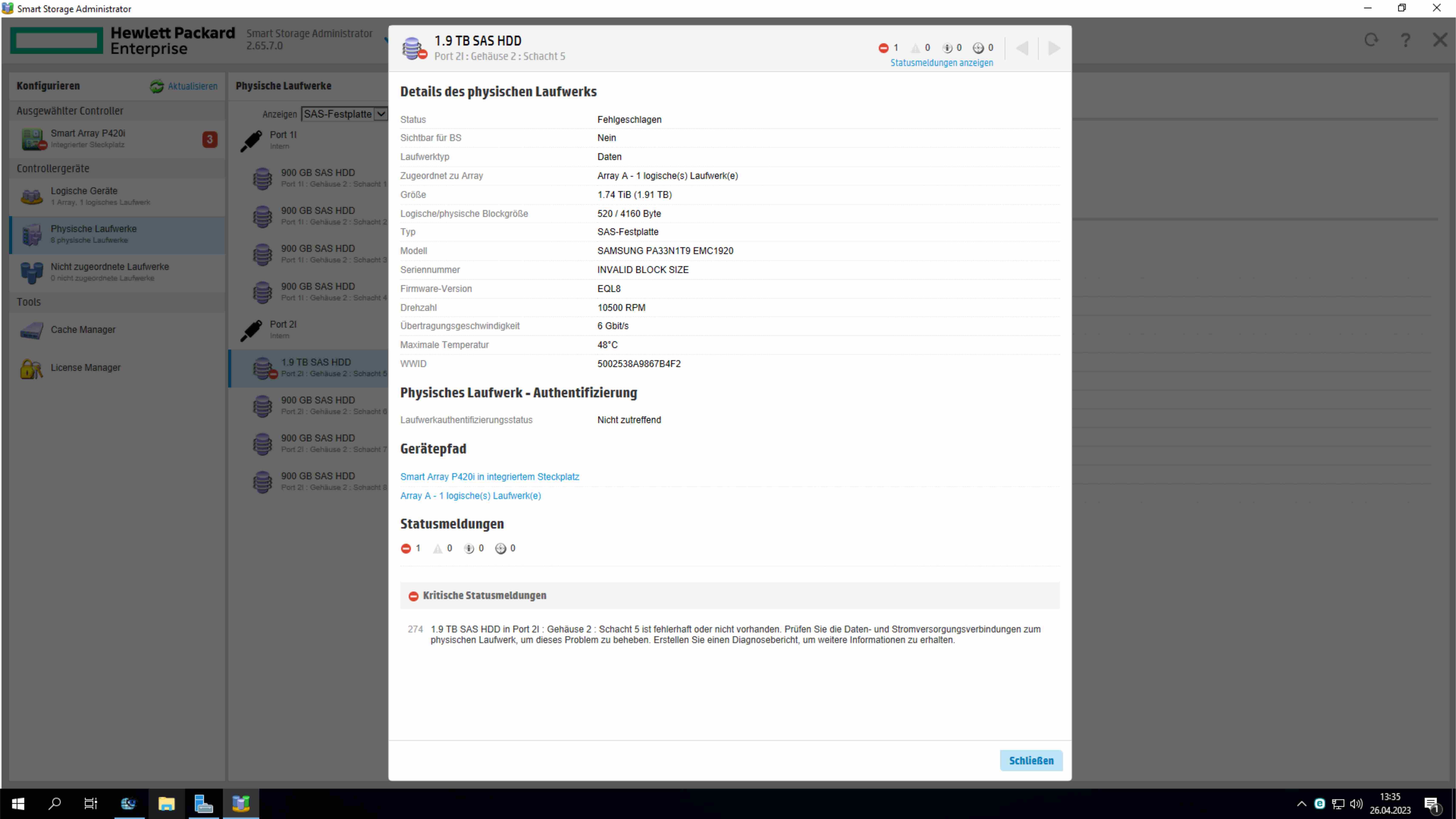

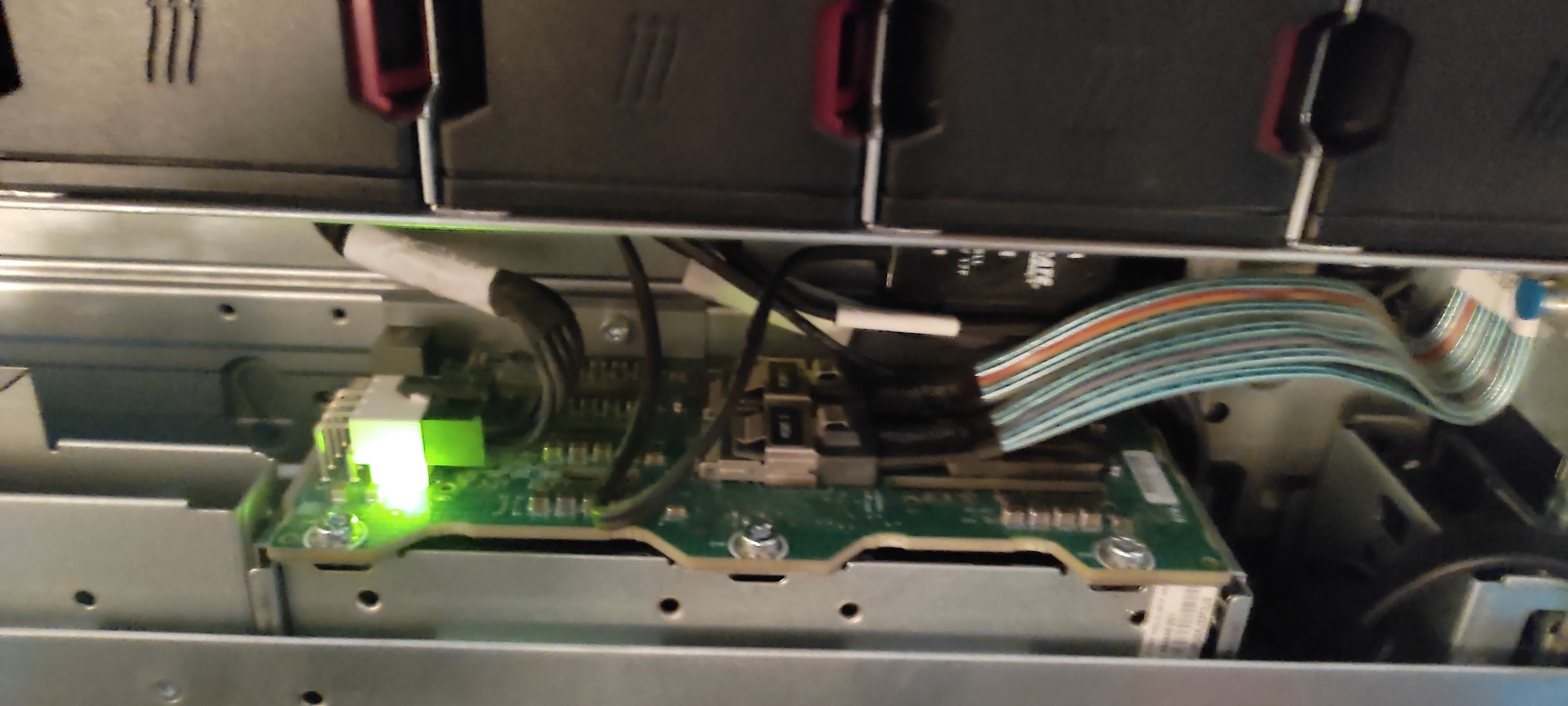

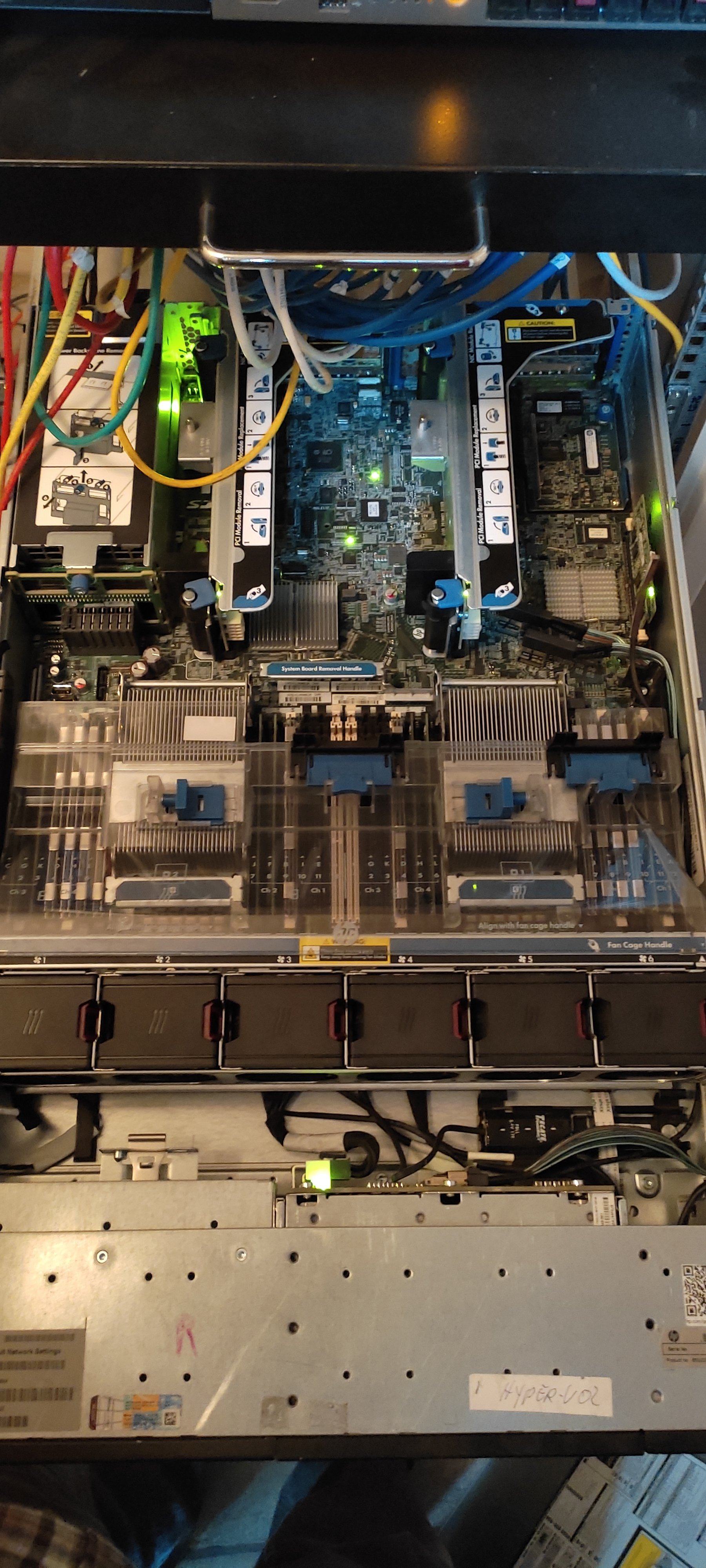

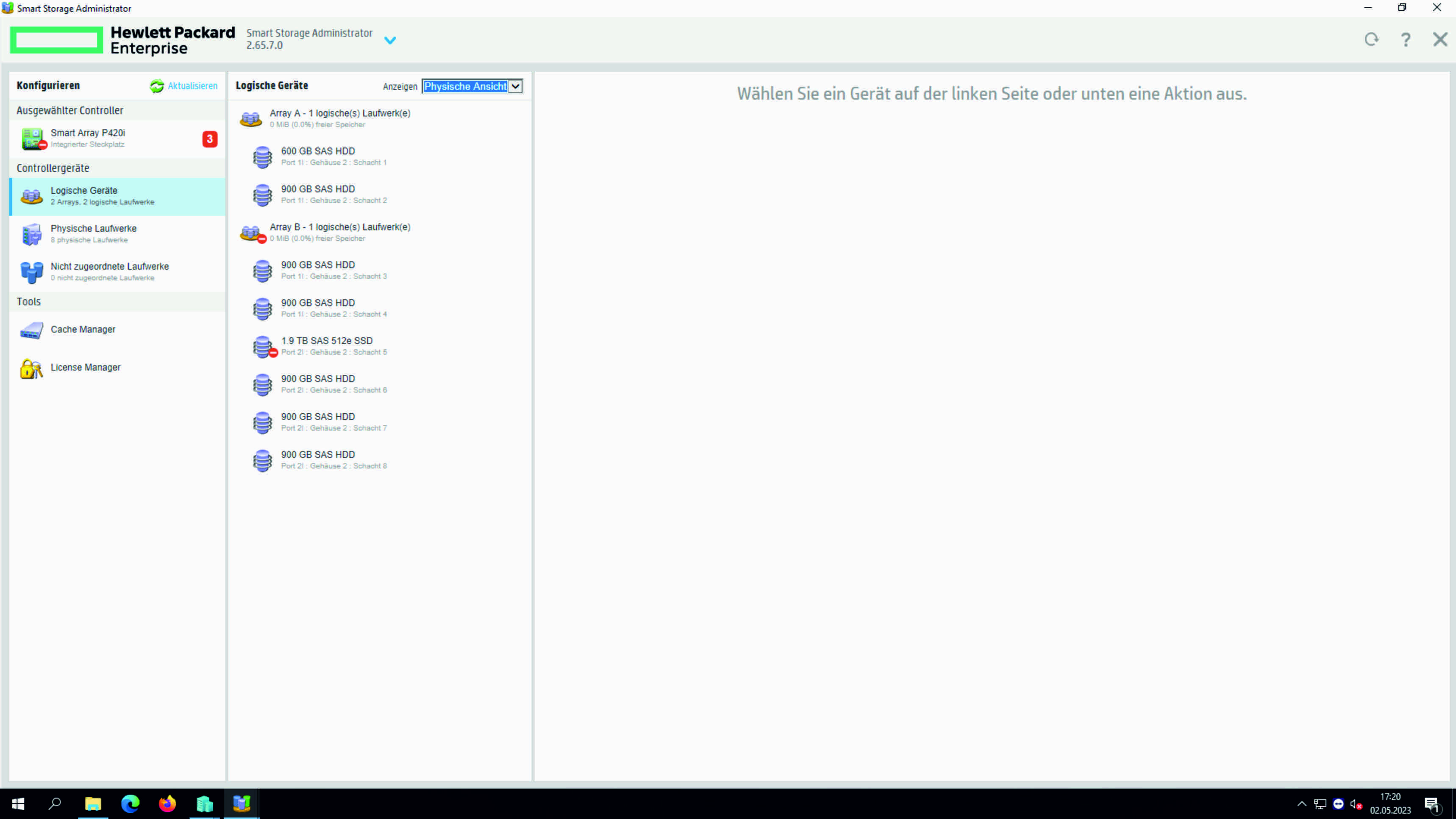

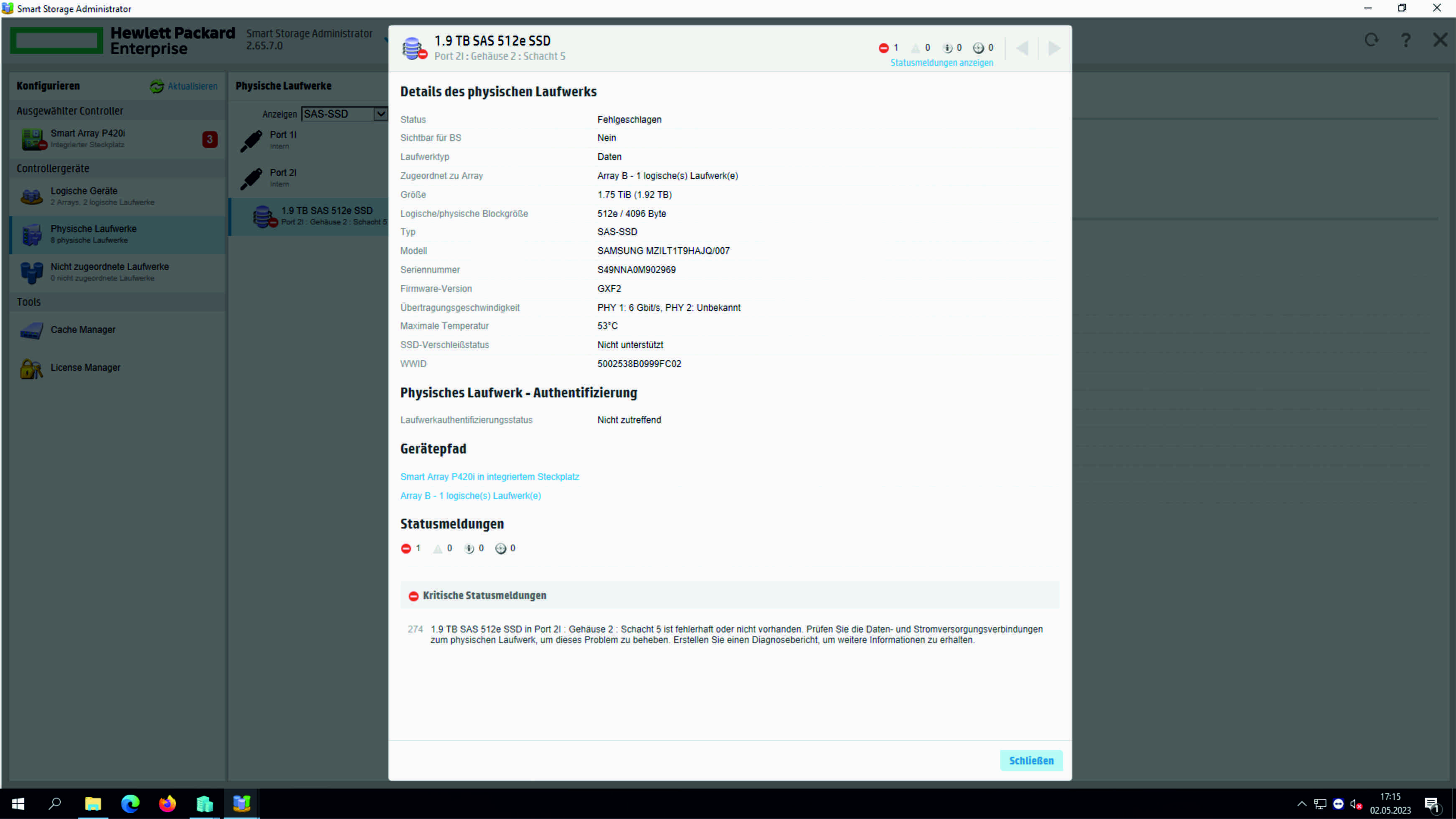

P.S. Bilder anbei vom Server Innenraum und der Fehlermeldung SSD



[underclocker2k4]

Wo hast du die Platten her?
Die haben scheinbar eine Blockgröße von 520Bytes. Sowas findet man in aller Regel in SAN-Umgebunden, wie z.B. eine NetApp. (in dem Fall wohl aus einer EMC SAN Lösung)



[Profibastler]

Die habe ich gebraucht über Kleinanzeigen erworben, da erst 3 Jahre alt.
Was darf ich mir unter SAN Umgebunden vorstellen?
Handelt es sich hier nicht um Standard-SSD?
Wie groß ist die Standard Blockgröße, etwa 512Bytes?



[underclocker2k4]

SAN ist ne Art externe Festplatte, nur eben mit ein paar mehr, können auch mal 200 sein.
Da die SAN Lösungen eben professionell sind, nutzen die andere Blockgrößen, weil die da ein paar mehr Metadaten drauf schreiben. Dafür verwenden die dann 520 statt 512 Bytes.

Das ist auch der Grund, warum der RAID Controller damit nicht klarkommt. Der hätte gerne seine 512 Bytes, ohne das, geht da gar nichts.

Man kann die umformatieren (das ist aber kein Standardformat, man muss ja die Blocksize anpassen), dazu findest sich im Netz so einiges dazu. Dazu empfiehlt sich aber ein normaler SAS HBA und eben kein RAID Controller.



[Profibastler]

Vielen Dank für die umfasssenden Antworten.
Wie kann ich kostengünstigst unter Win10 die SSD auf 512 umformatieren?



[underclocker2k4]

Wohl gar nicht. Linux ist hier das Mittel der Wahl.



[mrpasc]

Doch doch, geht auch unter Windows, die sg_utils Portierung funktioniert wunderbar. Aber ich schließe mich den Vorschreibern an: NICHT machen solange an dem P420i angeschlossen. Besorge dir (leihweise?) eine LSI HBA (ein günstiger 6G tut es auch) für das umformatieren.

Sg_utils für Windows: http://sg.danny.cz/sg/sg3_utils.html

Anleitung zum umformatieren auf 512B Blockgröße:

How to reformat 520 byte drives to 512 bytes (usually)

So a lot of cool hardware uses 520 byte sectors instead of 512 byte sectors (or 4* sector size in the case of SSDs). There is a lot of misinformation out there. Prettymuch anything since 2012 that supports 520 byte sectors will support 512 byte sectors if you know the right magic commands...

forum.level1techs.com

Mit diesem Tool und Anleitung habe ich erfolgreich selbst 6 EMC PM1633 von 520 auf 512 formatiert unter Win10 Pro.



[Profibastler]

Danke! Wäre da der Dell Perc H310 für Win10x64 verwendbar?
Oder LSI Megaraid SAS 9260-4i/8i?
Gibt es das Tool auch für Windows?
Zumindest finde ich es nicht, der Link geht auf Linux Tools.



[mrpasc]

Wenn der H310 auf IT Firmware geflashed ist: Ja, passt. Wenn er noch die IR Firmware hat (sprich du kannst noch ein RAID 0,1,10 erstellen) lieber nicht.
Die 9260er haben einen SAS2108 Chip, für den gibt es keine (offiziell) IT Firmware, geht also nicht.

Die von mir verlinkte Seite von Danny hat sehr wohl Windows Binaries, scrollen, scrollen, scrollen, scrollen bis zu:

Table 6. sg3_utils Windows zip packages



[Profibastler]

Richtig, wer lesen kann ist klar im Vorteil ;-).
Das IT-Flashing findet man wo?
Hat man das falsche kann es das Gerät bricken.
Der richtige Link mit passendem Flash Tool wäre super.
Oder besteht die Möglichkeit im H310-Bios das Raid abzuschalten um den iT-Mode zu bekommen?

Vieelen Dank für die bisherigen tollen Hinweise, aber in diesem Bereich bin ich Neuling.
Hoffe auf Euer Verständnis....



[mrpasc]

Man hilft gern, aber Google hilft gern (mit):
„Dell H310 IT Mode Flash Tutorial“ ergibt wunderbare Ergebnisse, je nach Vorliebe als YouTube Video oder als lesbare Anleitung inklusive Verweis auf die benötigten Tools.

Ich persönlich habe immer mit dieser Anleitung gearbeitet:

Introduction - Fohdeesha Docs

fohdeesha.com

Das Bios im H310 abschalten bringt gar nix, er kann dann nur von angeschlossen HDDs / SSDs nicht mehr booten. Bleibt aber im IR Modus.



[Profibastler]

Habe nun einen H710D1 besorgt.
Die Umwandlung zum IT Mode hat geklappt.
Nun lasssen sich die Laufwerke anzeigen.

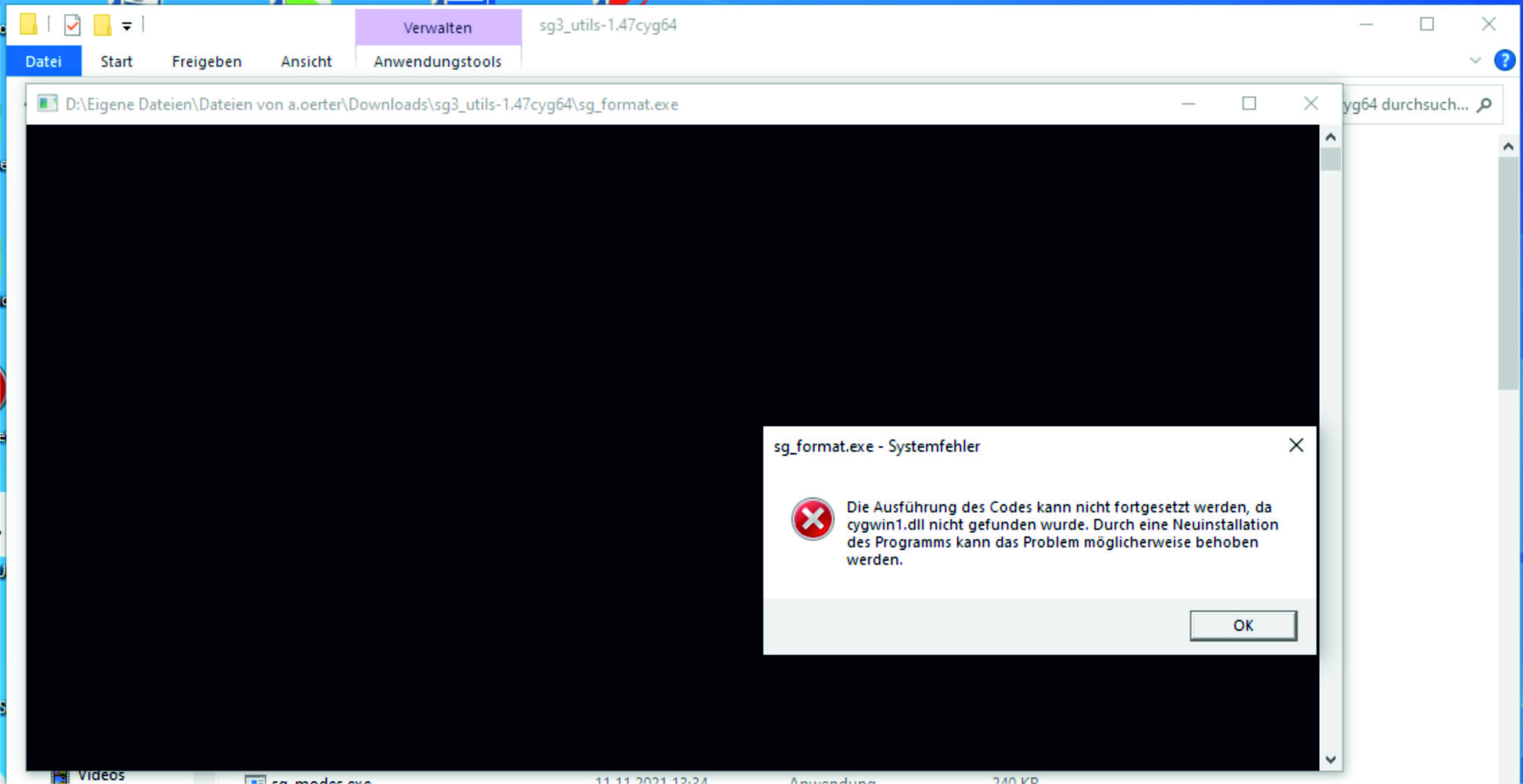

Leider jedoch bekomme ich bei Ausführung der sg3 Utils die Fehlermeldung das eine cygwin1.dll Datei fehlt.
Oder gibt es noch eine andere Möglichkeit die Laufwerke in der richtigen Blockgröße zu formatieren?



[mrpasc]

Wenn du nur den ersten Teil (FreeDOS) gemacht hast fehlt noch die zweite Runde, der Linux Teil.
D.h. Derzeit ist. Der H710 ohne Funktion, daher der Windows Fehler.



[Profibastler]

Alles klar, jetzt läuft es.
Aber wie lautet nun der Format Befehl?
sg_format --format -c 512 ?
Aber wie ist die Bezeichnung der zu formatierenden Datenträger?

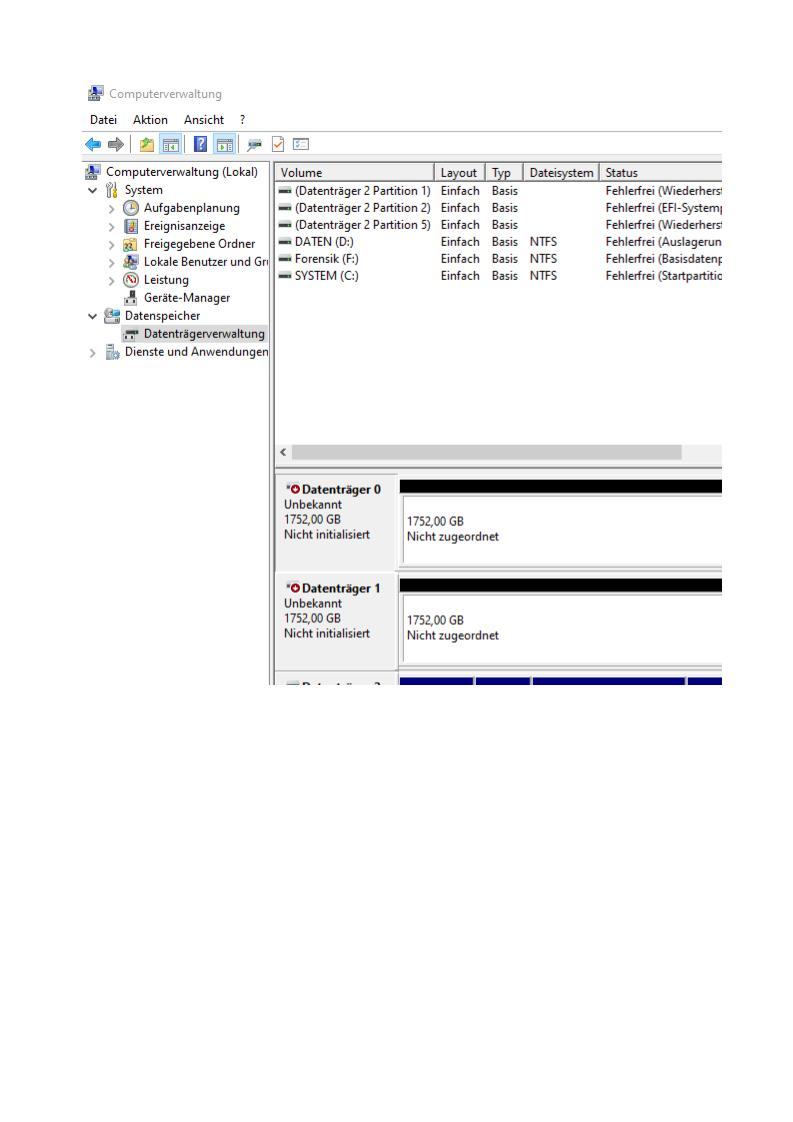

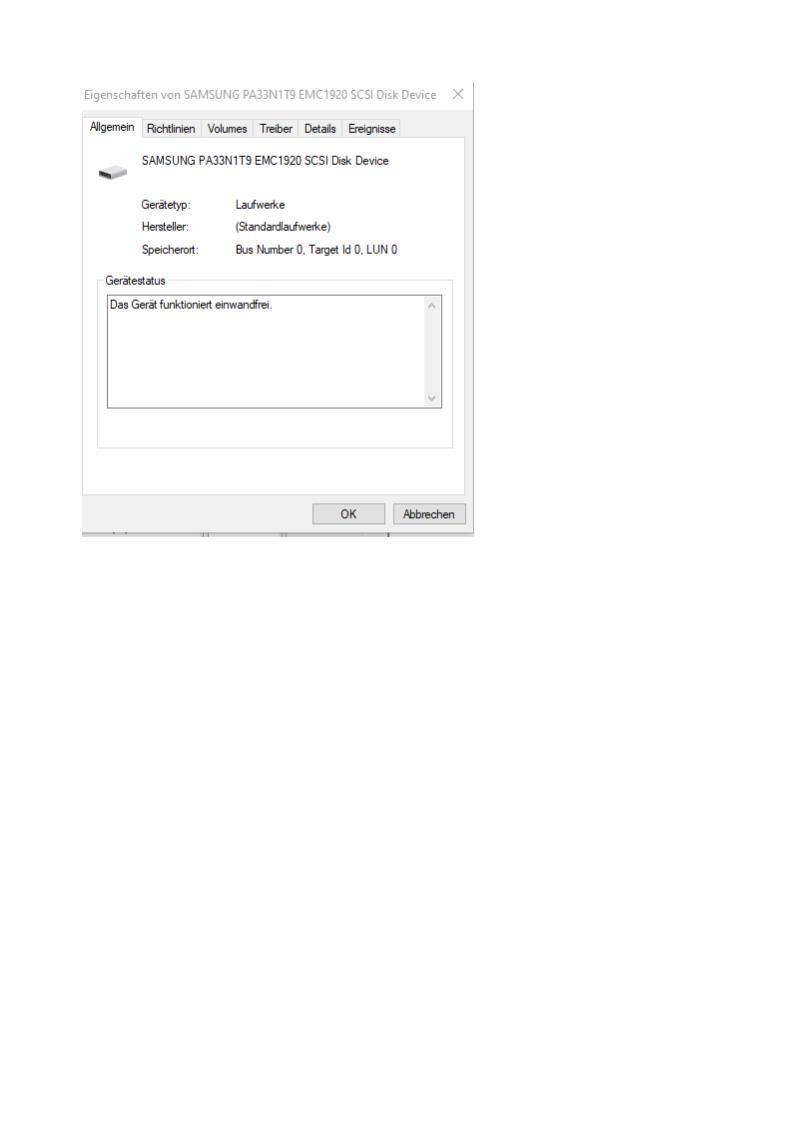

Anbei Hardcopy vom Datenträgerverwaltung



[Profibastler]

Ich habe mit dem Tool Guru HDD Lowlevel die SSD alle formatiert.
Aktuell wurde die 512er Blockgröße hergestellt.

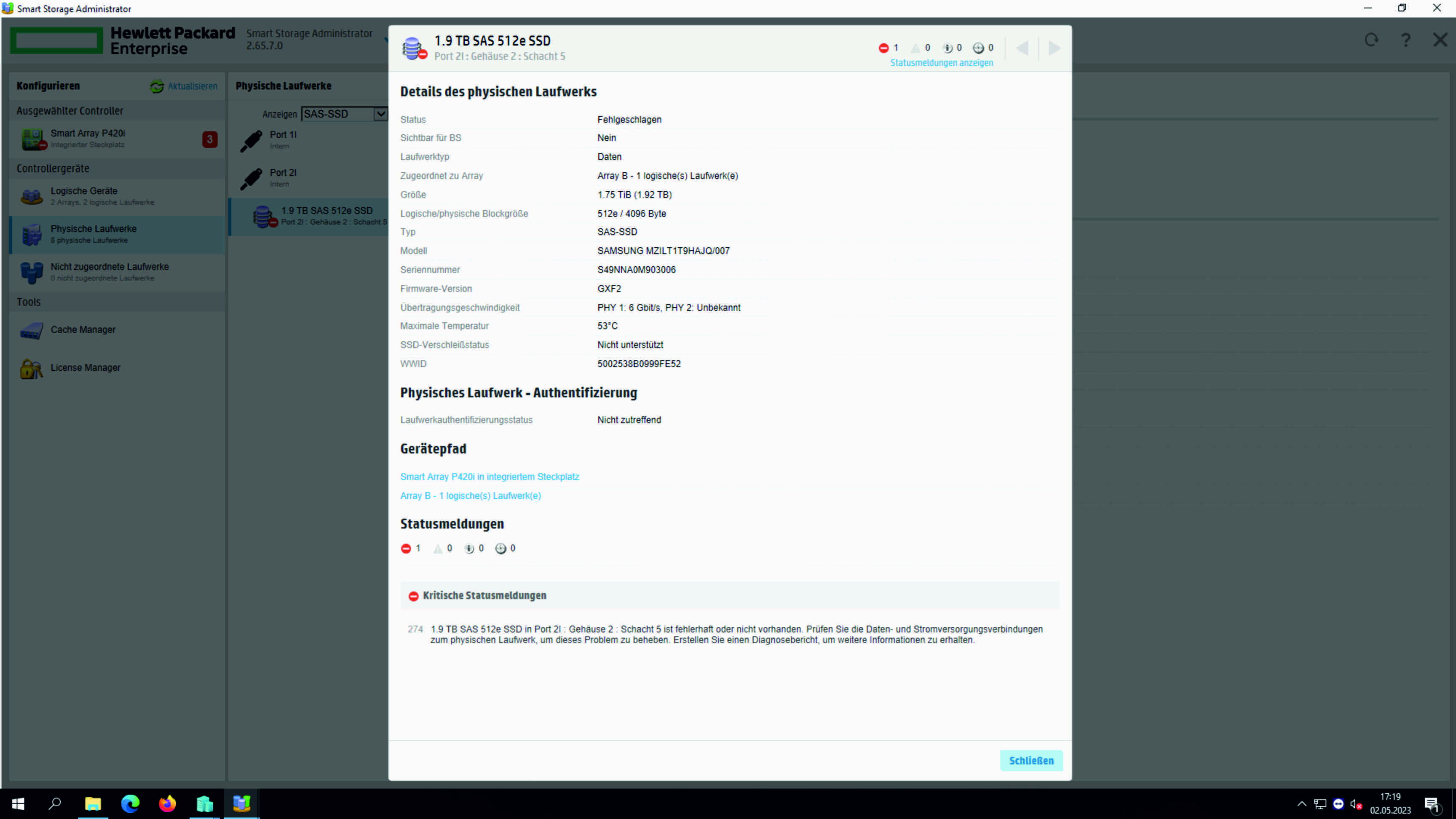

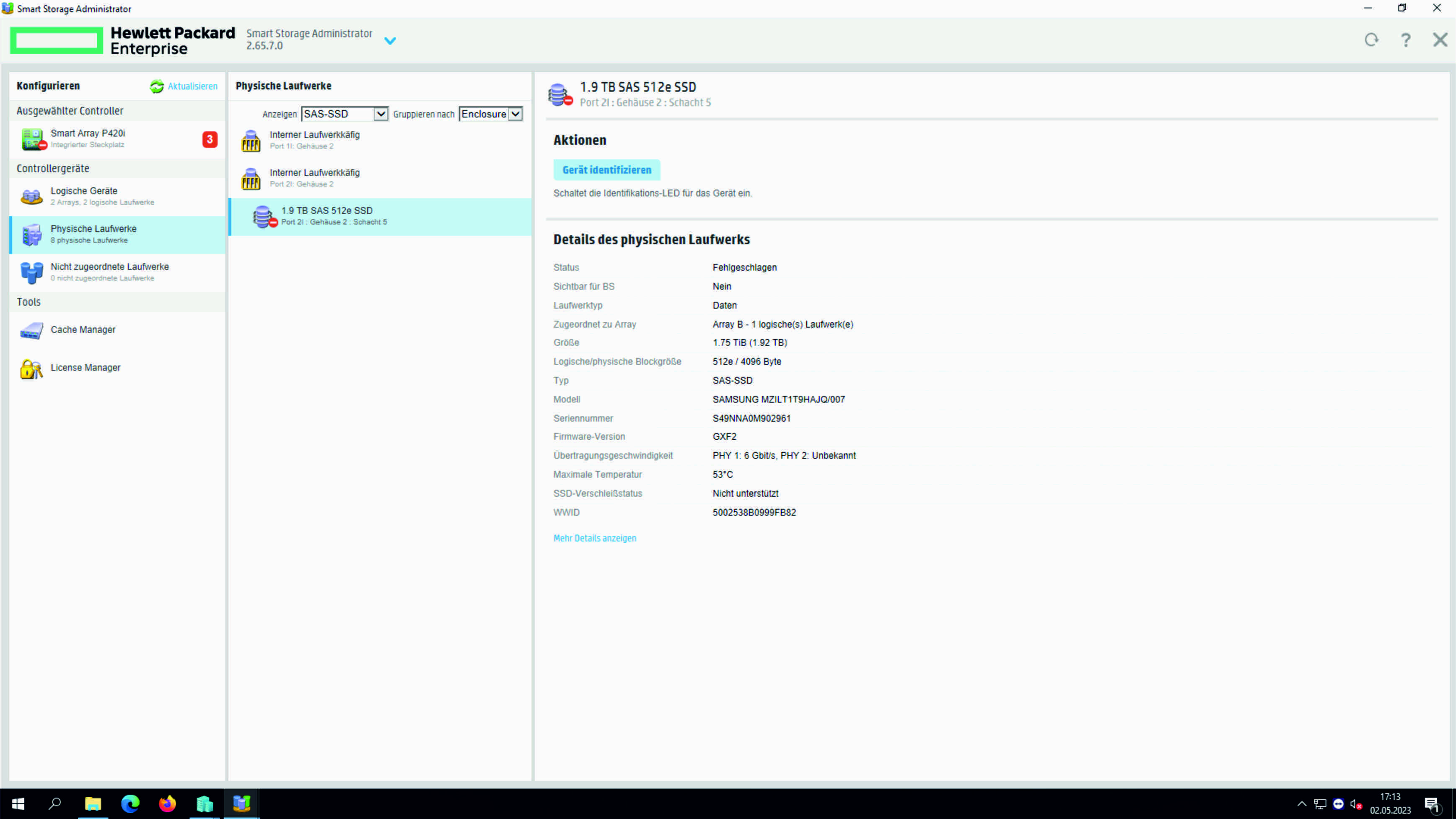

Allerdings werden unter dem HP P420 Controller weiterhin die SSD als fehlerhaft erkannt.
Wie kann ich hier mein Raid5 doch noch upgraden?



[mrpasc]

Ich glaube nicht, dass du in einem virtuellen Device HDDs und SSDs mixen kannst. Zumindest bei den LSI RAID Controllern geht das definitiv nicht, keine Ahnung was die HP (Adaptec?) Controller da sagen…



[Profibastler]

Ok, aber wo liegt da das Geheimis das ein Mischen nicht möglich ist?



[mrpasc]

?? Verstehe die Frage nicht. Bin abr jetzt auch raus aus dem Thema. Nutze keine HP Controller und bin auf Grund schlechter Erfahrung (beruflich) komplett weg von dem Verein.



[Profibastler]

Die Antwort war doch das man SSD und HDD im virtuellen Device nicht mischen kann? Ich frage mich nur, warum das nicht geht?



[gea]

Von ZFS kenne ich das so dass man 512B native Platten und 4k Platten nicht mischen oder ersetzen kann. 4k und 512B Platten die einen 4k Modus haben lassen sich problemlos im Raid mischen, egal ob HD oder SSD.



[katzenhai]

Die Lösung ist ganz einfach. HP Smartaray Kontroller funktionieren zwar auch mit fremden Festplatten, aber nur, wenn es diese (Komination aus Bus, Kapazität und Technologie) auch bei HP gibt. Wenn man sich die Quickspecs zum Server also auch zum Kontroller als Steckkarte anschaut wird man feststellen, das er nur 100, 200, 400 und 800GB SAS SSDs unterstützt.
Ohne Garantie SATA SSD funktionieren öfters auch wenn es eine HDD mit der gleichen Kapazität gibt.
