[Kaufberatung] i5-4670K und GTX 780 SLI in Midi Gehäuse - interne WK Beratung

G

Gerstenbrot

Guest
Hallo zusammen!
Ich möchte meine erste Wasserkühlung zusammenstellen und benötige etwas Hilfe dabei. Was Hardware-Basteleien angeht bin ich schon recht versiert, nur an eine WK habe ich mich bis jetzt noch nicht gewagt.
Der Focus der Wasserkühlung soll auf Performance liegen. Silence ist nice-to-have im Idle, aber kein muss. Kleinere Gehäuse -Mods wären in Ordnung. Den HDD Käfig entferne ich komplett, da die WK vollständig im Gehäuse verbaut werden soll. Das Gehäuse ist schon älter, bei Google finden sich zahlreiche WKs in dem Gehäuse, nur müssen die alle nicht 700 Watt Wärme aus dem Gehäuse befördern.

Gekühlt werden soll:
CPU: i5 4670k@ 4 GHz
GPU1: N780 TF 3GD5/OC (Non-Ti) (Referenzdesign)
GPU2: N780 TF 3GD5/OC (Non-Ti) (Referenzdesign)
Wärmelast ca. 650 Watt, bei OC dann ehr 700 Watt.
Wenn SLI absolut nicht möglich sein sollte, bleibt die untere Karte luftgekühlt.

Rest des Systems:
Mainboard: MSI Z87 G45 Mainboard.
SSD: mSATA auf Mainboard
Netzteil: be quiet! 800W Straight Power 80+Gold
Gehäuse: Cooler Master CM II Advanced (White Edition). Das ist ein Midi-Gehäuse, also wohl nicht exakt das Beste, um eine WK zu installieren. Aber was wäre das Leben schon ohne Herausforderung?

Bereits Vorhanden:
240 Radiator (slim, oben, pull): Hardware Labs Black Ice Nemesis Radiator GTS 240
120 Radiator (Rücksteite, push): Alphacool NexXxoS ST30 Full Copper 120 Single
240 Radiator (unten, push): Alphacool NexXxos XT45 240mm
GPU Block: HEATKILLER® GPU-X³ GTX 780 "Hole Edition"

Noch benötigt:
2. GPU Block und SLI Connector: GPU-X Dual-Link
Pumpe / AGB: Ich würde gerne eine Kombi aus Pumpe, AGB und Radiator einbauen:
Airplex Modularity System 240 mm mit D5
Verbaut werden soll das AMS vertikal in den 5,25 Zoll Schächten in der Gehäusefront. Alles andere fliegt da vorne raus, nur die Lüfter Steuerung FC2 Fan Controller bleibt im obersten Einbauschacht.
Alternative würde ich in die 5,25 Zoll Schächte eine AGP / Pumpen Kombi einbauen und darunter in die Front einen Black Ice Nemesis Radiator GTX 140. Dabei würde ich aber Performance verlieren.
CPU Kühler: Cuplex Kryos Delrin
Schläuche: Am liebsten 16/10 in schwarz. Wie wäre es mit diesem: EK-Tube ZMT Schlauch
Verschraubung? Welche nehmen? Ich hätte am liebsten eine mit Überwurfmuttern, 14 benötige ich.
Lüfter: Noiseblocker BlackSilentPRO PK2 und Noiseblocker NB-BlackSilentPRO PL-2
Budget: Ca. 400 Euro für den Rest
Dest. Wasser würde ich aus dem Baumarkt holen. Auf Temperaturfühler, oder farbiges Wasser kann ich gut verzichten.

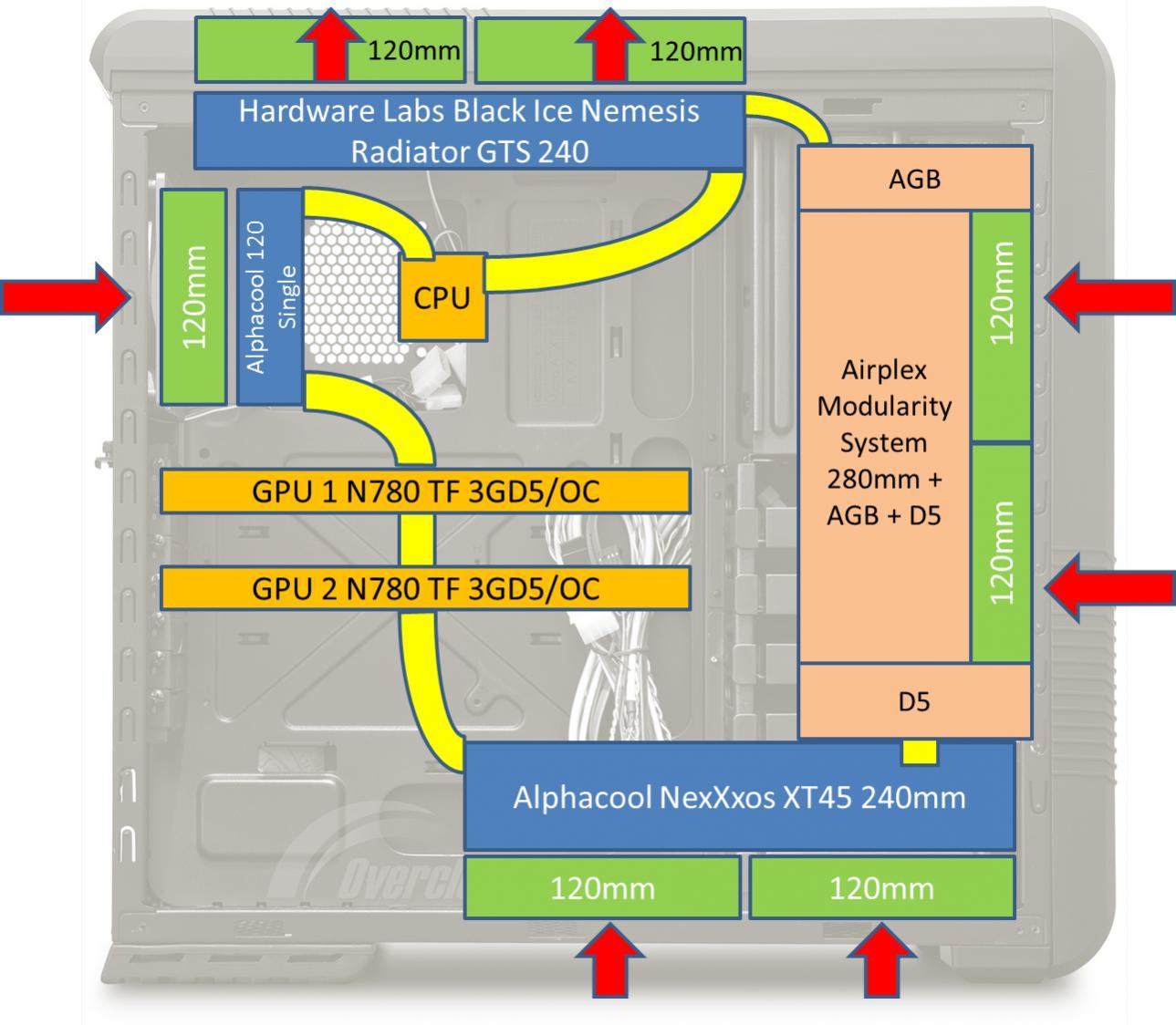

Ich habe da mal was vorbereitet:

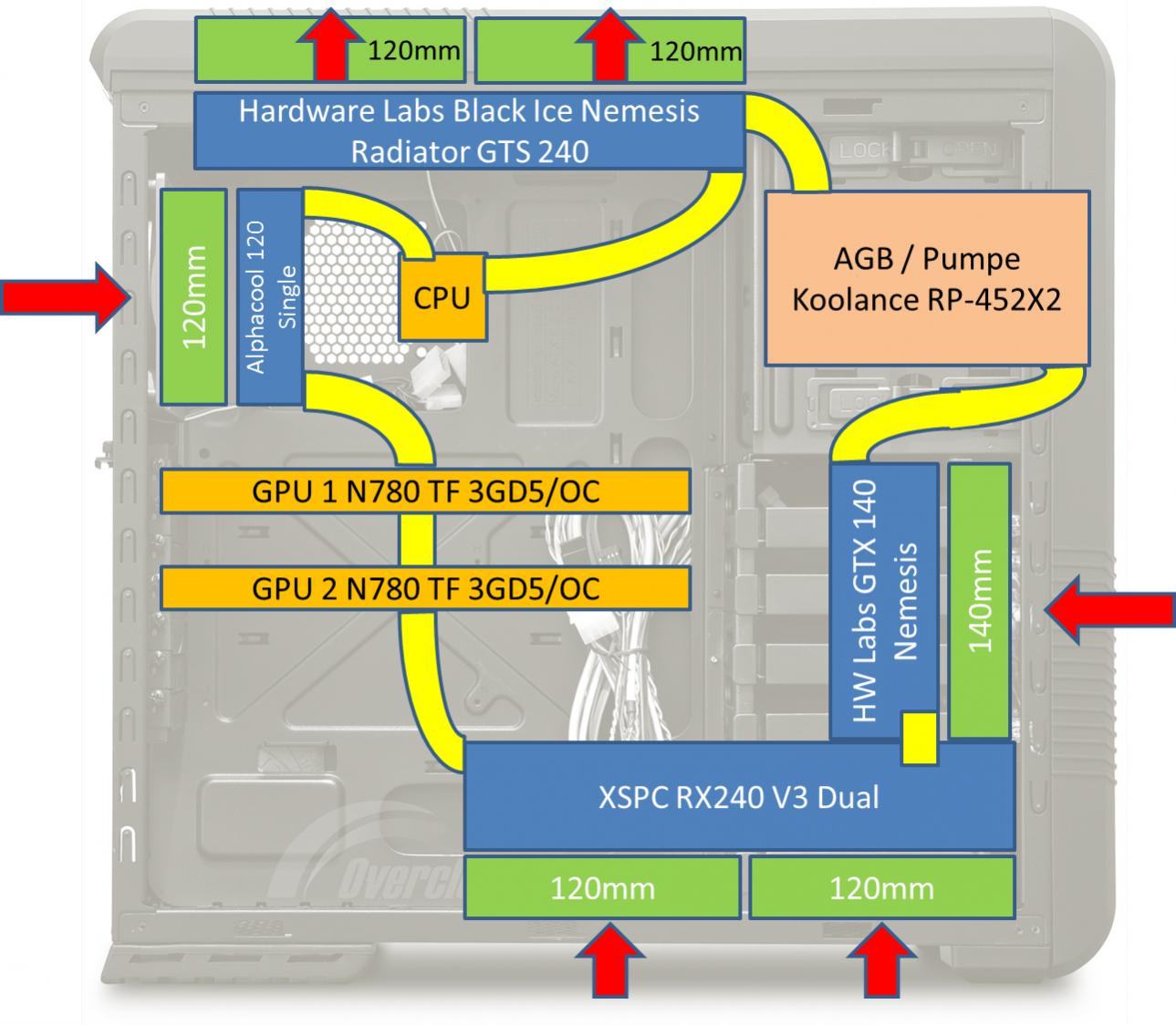

Alternative:

Ist das Ganze so machbar? Die Kühlleistung sollte grade so ausreichen. Besten Dank für die Hilfe!

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Kann man nicht einen 1x5,25 Zoll Agb nehmen, die Pumpe auf das Netzteil setzen und dann weiterhin einen 280er in der Front verbauen?
Würde ja definitiv kostengünstiger sein.

Nur weiss ich nicht ob die Pumpe unter die Grafikkarten passt. Ich hatte damals ebenfalls eine Wasserkühlung im CM690II in hatte eine DCP260 auf einem Shoggy aufm Netzteil sitzen.

So als İdee.

Würde ausserdem 13/10er Schlauch nehmen. Sollte sich einfacher verlegen lassen auf dem engen Raum.

Danke für die Antwort mehmi,

auf die Idee mit dem kleinen AGB bin ich noch gar nicht gekommen. Ich messe nachher mal aus, ob noch eine Pumpe auf das NT passt. Ist auf jeden Fall nicht viel Platz unter der zweiten GPU. Den 13/10er Schlauch werde ich auch nehmen, Danke für den Tip. Kannst du einen 1*5,25 Zoll AGB empfehlen? Es finden sich zu einigen Modellen Berichte über Undichtigkeiten oder Probleme mit Luft ansaugen.

Achtung! Alle Radiatoren in die gleiche Richtung belüften! Alle rein oder alle raus, ansonsten wird ein Radiator mit der Warmluft des/der anderen gekühlt! => Ineffektiv!!

Hatte ne Zeit land den AGB von EK im Einsatz

https://www.caseking.de/ek-water-blocks-ek-bay-single-res-csq-white-acetal-waek-545.html

Kann von keiner Undichtigkeit berichten.

Dazu eine D5
https://www.caseking.de/aqua-computer-d5-pumpe-mit-tachosignal-wapu-093.html



Was man auch in Betrach ziehen könnte waere folgendes:

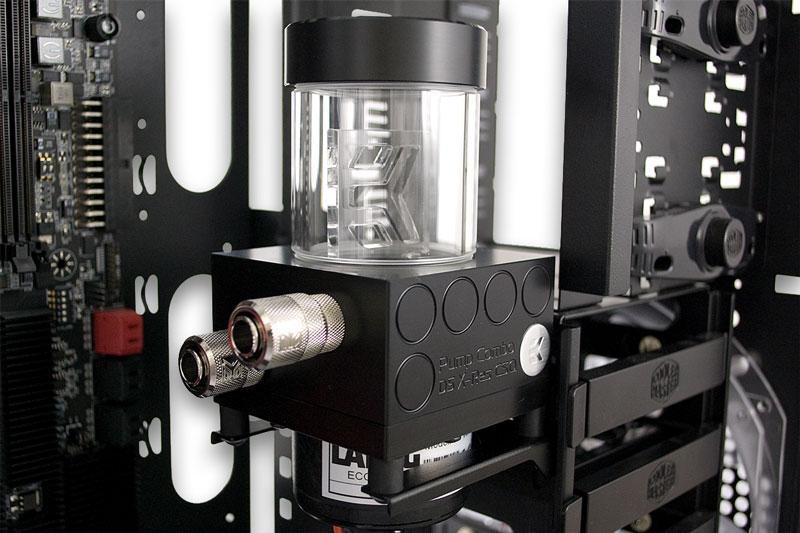

https://www.caseking.de/ek-water-blocks-ek-d5-x-res-100-csq-acetal-waek-533.html

so einen Deckel für die D5

oder direkt die kleine Magicool
https://www.caseking.de/magicool-dcp450-dc-12v-pumpe-wapu-109.html

Sparst dir dann die Ausgabe für den seperaten AGB.

Wobei ich aus dem Stehgreif jetzt nicht sagen könnte, wo man so eine Konstellation unterbringt.

Ich habe einmal nachgeschaut und ich denke so könnte es gehen:


Eine D5 mit EK-D5 X-RES 100 CSQ - Acetal ABG / Top hinter die Lüftersteuerung / den 280er Radiator, angebaut über Winkel hinten an den 5,25 Zoll Schacht.

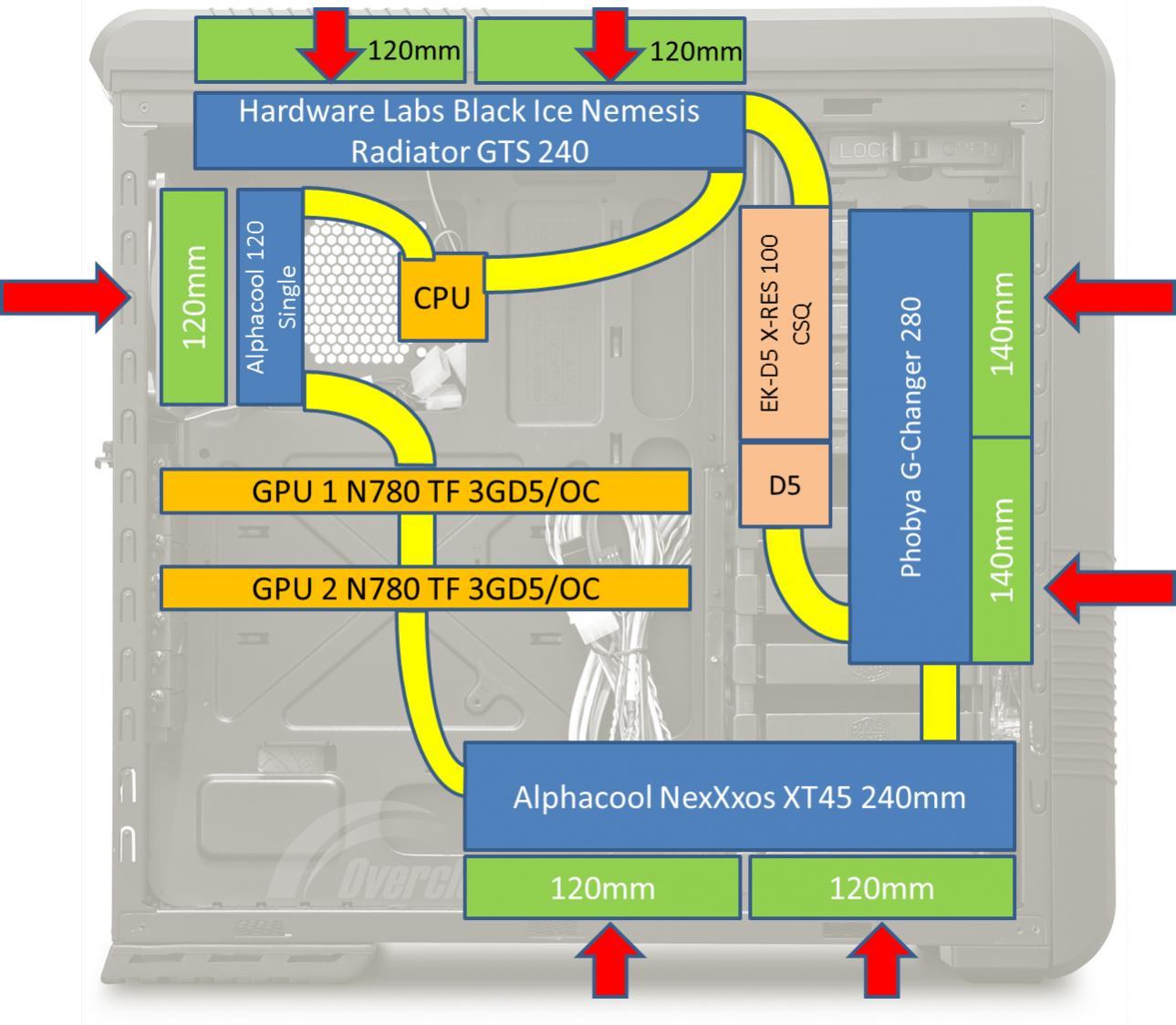

Schematisch etwa so:

Die Verschlauchung wird ein Alptraum :)

Zuletzt bearbeitet:
Ach wieso :fresse:

Einfach genügen Winkel kaufen und dann klappt das schon.

Einfach waere ja langweilig ;)

Hallo zusammen, besten Dank noch einmal für die bisherigen Antworten. 2-3 Fragen hätte ich aber noch.
Ich habe noch einmal gemessen, in die Front geht maximal ein 240er. Ich werde den [URL="https://geizhals.de/coolgate-cg240g2x-a1277263.html]Coolgate CG240G2X X-Flow[/URL] nehmen. Bei einem 280 passt die Lüftersteuerung nicht mehr in den obersten 5,25 Zoll Schacht.

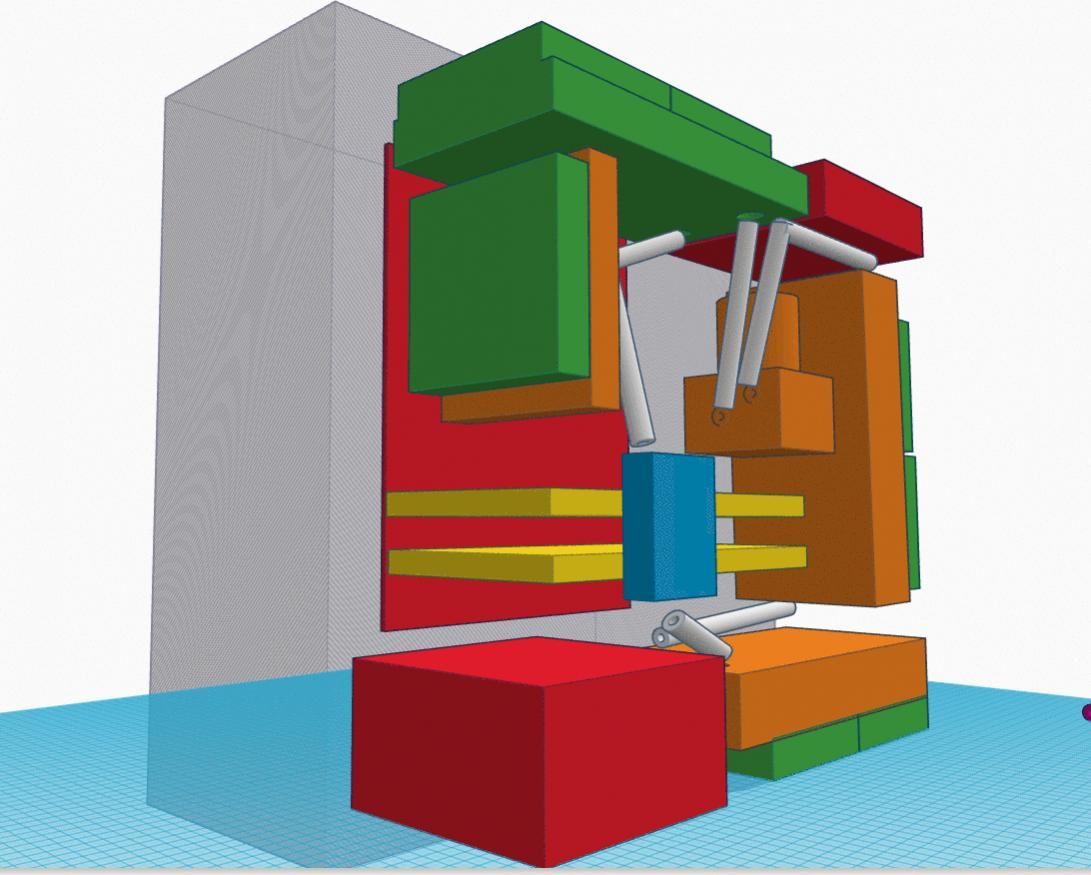

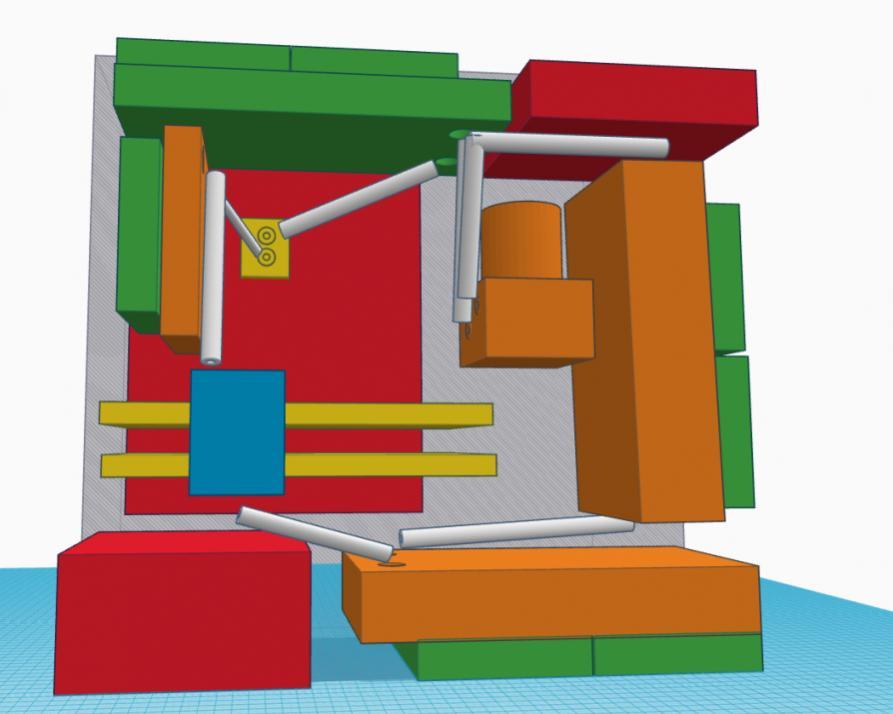

Schematisch würde die Verschlauchung so aussehen:

Ich werde wohl 6-7 45° Winkel und 6-7 90° Winkel verbauen.
Noch mal zur Radiatorfläche: Wird selbige reichen für mein System? Es werden 3 x 240 Radiatoren verbaut. 2 x dick und 1 x dünn, alle im Push. Dann noch zusätzlich ein dünner 120er im Push.

Hier mein Warenkorb für Pumpe und Verschlauchung:

https://www.caseking.de/save-cart/f366269e4c9eabf42fea

Passt der so? Der Rest ist schon oder wird anderweitig bestellt.
Benötigt man für den Anschluss an der Pumpe andere als die Standard G¼ auf 13/10 Fittings?
Danke für die Hilfe!


Anhänge

  • CM690IIAdv Verschlauchung Animiert.jpg
    CM690IIAdv Verschlauchung Animiert.jpg
    76,4 KB · Aufrufe: 38
Zuletzt bearbeitet:
