[Kaufberatung] Industrielle Namen der Mainboard Anschlüsse

[DaAndi89]

Hoi um an meinem Projekt weiter zu kommen, brauch ich mal eure Hilfe. Bin zwar geübt im Umgang mit Elektronik und deren Kombonenten jedoch anscheind zu dumm um diese im Internet zu finden.
Ich wäre echt danktbar wenn mir jemand sagen könnte nach was ich genau suchen muss bzw, wie die Stecker bei den großen Elektronikdealern genannt werden.

Sata Stecker lötbar sind ja noch einfach zu finden auch Farbe schwarz geht noch.

Was ich jedoch nicht finden konnte ist der schöde 24pin ATX Stecker bzw die Buchse fürs MB, auch hier als lötbare Version, nicht die um 90° Version, in schwarz.

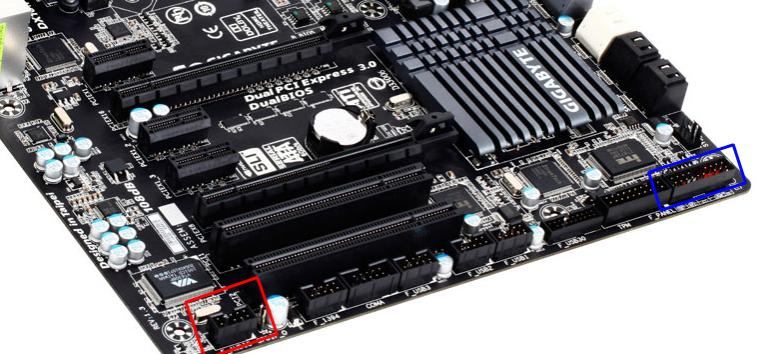

Sowie die Buchsen und Stecker (Rot & Blau auf dem Bild)

Wenn jemand Namen und ggf noch einen Laden kennt wo ich das Zeug bekommen kann wäre ich echt dankbar, mich wurmt es grad das ich nicht weiter komme wegen nen paar Steckern

Danke
André



[Wouschtkannd]

Stiftleiste Print-Montage gerade Rastermaß: 2.54 mm Pole: 2 x 5 10120554 BKL Electronic Inhalt: 1 St. im Conrad Online Shop | 741648
glaub das sind die die du umkreist hasst



[unl34shed]

werden auch Wannenstecker genannt

Wo du den ATX- Stecker sind glaub ich die hier:
Mini-Fit® RTC-Stiftleisten, Reflow-Temperatur-geeignet - Molex
Dafür leg ich meine Hand aber nicht ins Feuer

E: scheint zu passen, von der Codierung http://pdf1.alldatasheet.com/datasheet-pdf/view/365916/MOLEX3/0039291248.html



[DaAndi89]

Cool danke, mit der Info kann man doch mal was Anfangen. Wenn man weiß wie die Dinger heißen findet man auch was im Internet . Abmaße der Wannenstecker Stimmen 1:1, die Mini Fit Serie von Datenblatt her auch das richtige zu sein. Genaueres sehe ich erst wenn ich die hier habe. Danke euch beiden.
