InWin 904 Optimized Mod

G3cko

Enthusiast
Thread Starter
Mitglied seit
06.05.2005
Beiträge
3.282
Gecko's Inwin 904 Optimized-Mod



Das Gehäuse konnte mich auf den ersten Blick direkt begeistern. Design und Verarbeitungsqualität sind erstklassig. Auf den zweiten Blick hat das Gehäuse aber in Sachen Kühlleistung starke Schwächen. Gerade die Kühlleistung ist für mich jedoch extrem wichtig und so suchte ich nach einer Möglichkeit hier doch eine vollwertige WaKü unterbringen zukönnen.

Toll an dem Gehäuse ist vor allem, dass es praktisch zwei in einem sind. Ein inners Stahlgerüst und ein äußeres Aluminiumframe. Gerade das äußere Erscheinungsbild sollte komplett unverändert bleiben. Ideal sind die leicht getönten Scheiben, welche auch Fehler verzeihen, da lediglich das innere Gehäuse bearbeitet wird. Die Überwindung war also nicht so groß bei meiner ersten Casemod ein 180€ Gehäuse zu zersägen.

Idee / Konzept:


Was mir sofort ein Dorn im Auge war ist die unütze Hotswap-Festplattenkonstruktion. Diese verschwendet viel zu viel Platz, da nur 3x 3.5" oder 3x 2.5" Festplatten untergebracht werden können. Gerade, da schon heute verstärkt 2.5" im Fokus liegen, schmerzt der Anblick sehr. Auch fällt auf, dass wenn dieser entfällt sogar Platz für E-ATX-Mainboards ist! Festplatten werden Rückseitig untergebracht, dazu später mehr.

Zwischen innerem Gehäuse und äußerem Alu-Frame ist zudem noch recht viel ungenutzter Platz. Ideal für Radiatoren!

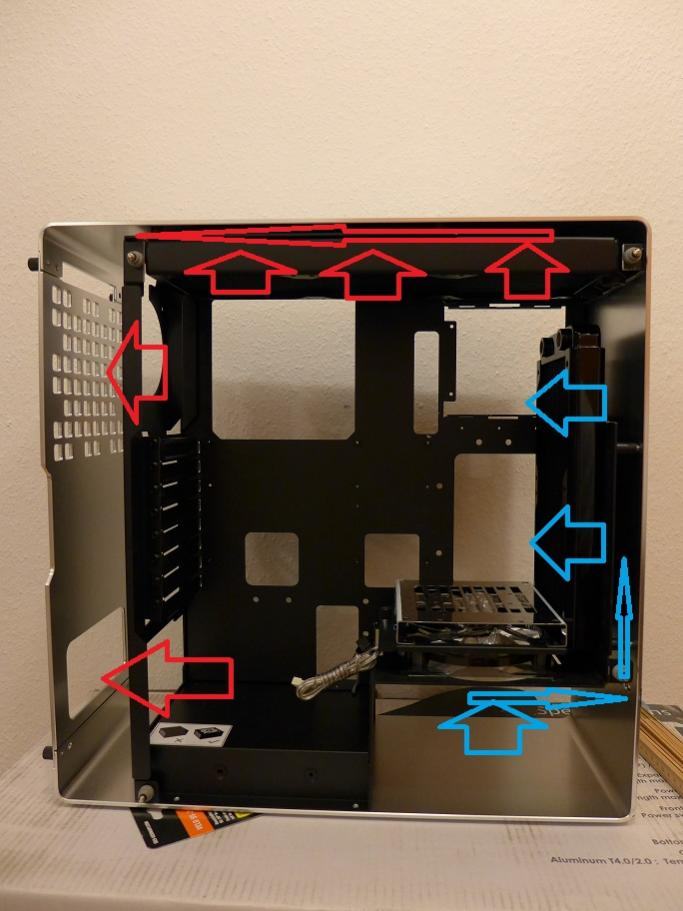

Inwin904 Konzept.jpg

Leider hat sich herrausgestellt, dass der Widerstand zu groß war um effektiv nach meinen Vorstellungen kühlen zu können. Vermutlich wurde der Luftstrom zu stark behindert, da er um diverse Ecken musste. Leider musste das Alu-Frame also bearbeitet werden. Es war garnicht so leicht einen passenden Anbieter zu finden, welcher das gebogene Stück Metall bearbeiten konnte (und auch wollte). Von mehreren dutzend Anfragen haben 95% der Unternehmen nicht reagiert. Bei den übrigen gab es Preis bis hinauf zu 1000€. :stupid:

DANKSAGUNG
Schaeffer AG
Vielen Dank für die wirklich tolle und reibungslose Umsetzung zu einem fairen Preis. Jeder Zeit gerne wieder.
Shawy
Auch wenn das folgende Inwin904-Mod-Projekt vom Konzept komplett anders ist so haben mir die vielen Bilder bei der Umsetztung und Kaufentscheidung sehr geholfen:
9ine04 - Overclockers UK Forums

SUCHE
Hersteller (und Sponsor) für DDR4 VLP RAM
Sponsor für HBM Grafikkarte :bigok:

Ich habe keine Möglichkeit gefunden diese angehängten Grafiken wieder zu entfernen. :wut:


Anhänge

  • in-win-940-1-805x700.jpg
    30,2 KB · Aufrufe: 224
  • in-win-940-9-871x700.jpg
    46,1 KB · Aufrufe: 285
  • 001a.JPG
    60,6 KB · Aufrufe: 281
  • 001.jpg
    124,2 KB · Aufrufe: 291
  • 002.jpg
    130,6 KB · Aufrufe: 290
  • 003.JPG
    87,8 KB · Aufrufe: 293
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

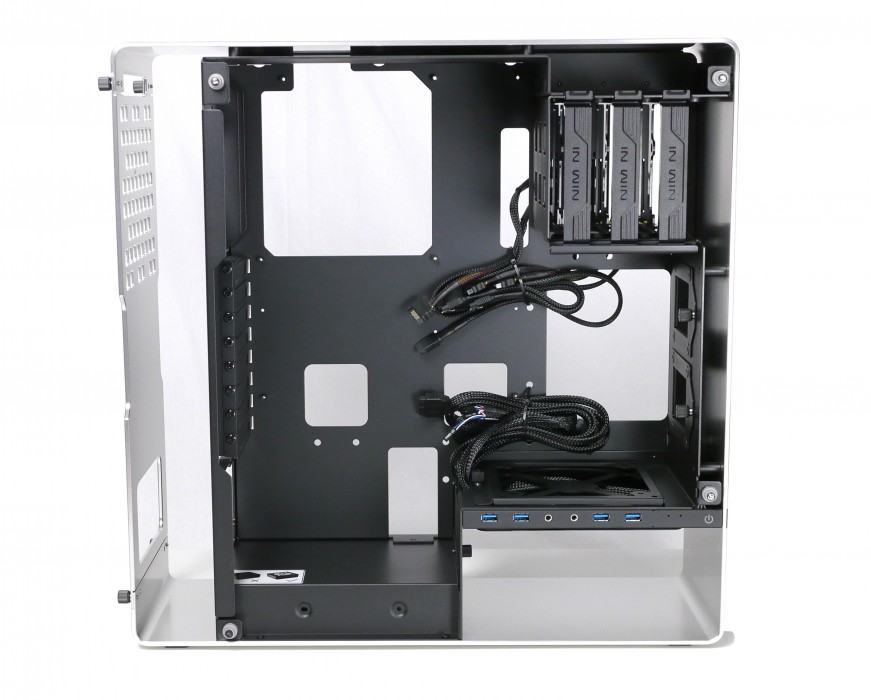

Schritt 1: Festplattenkäfig entfernen

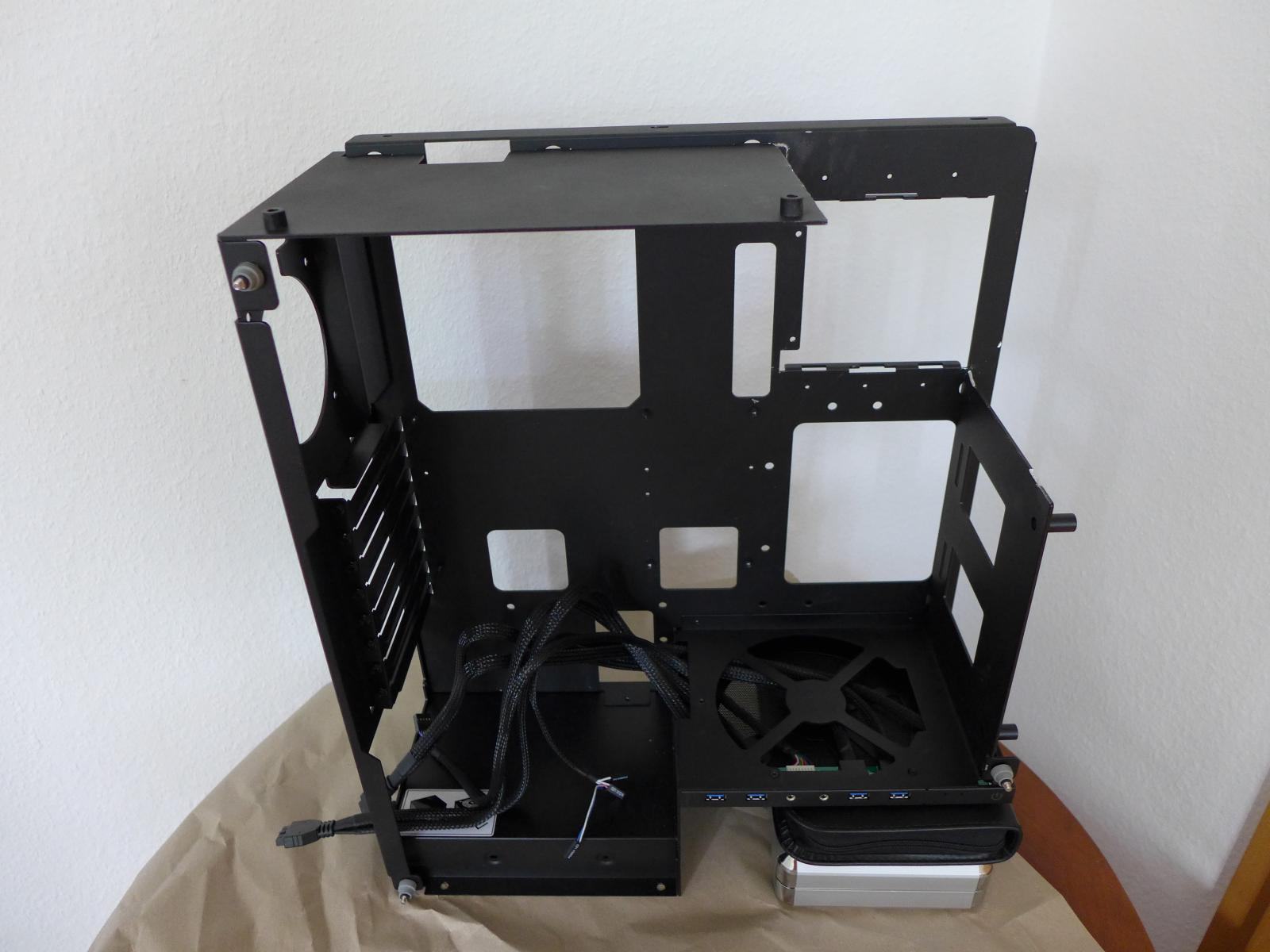

Im ersten Schritt fliegt wie bereits erwähnt der Festplattenkäfig raus.
Anhang anzeigen 296940

Anhang anzeigen 296944

Anhang anzeigen 296945

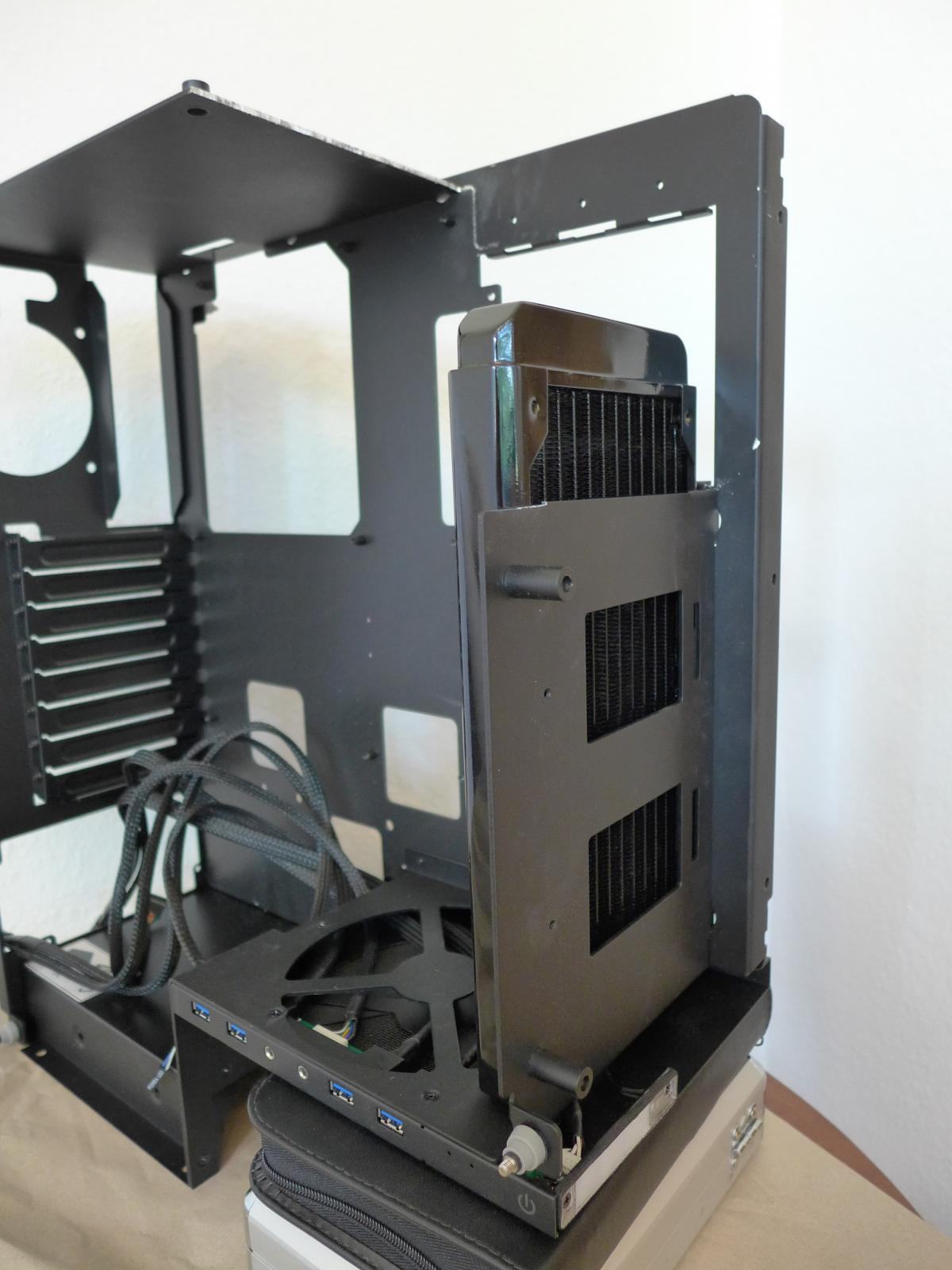

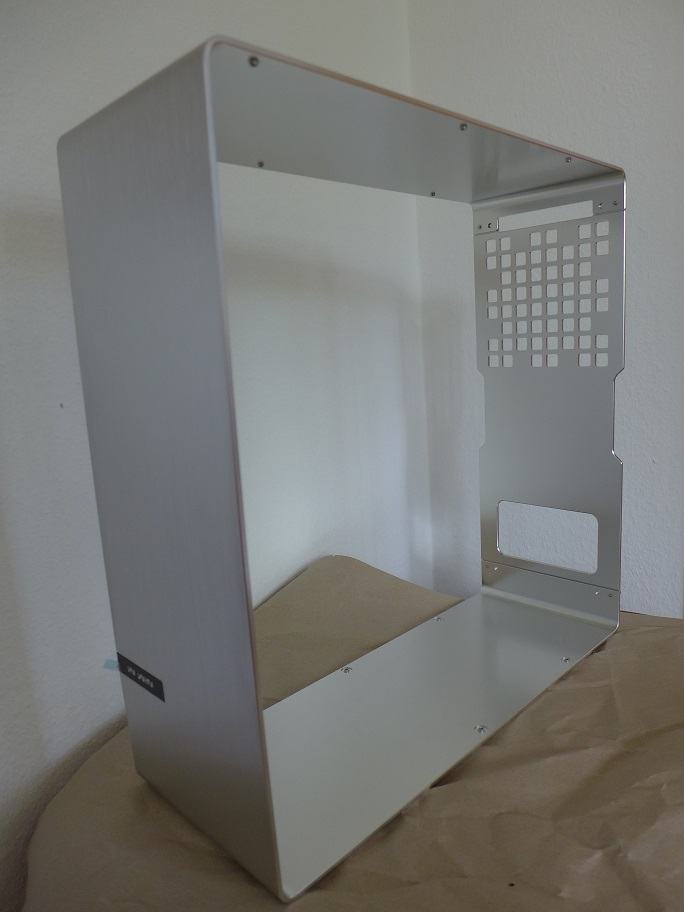

Aluminium-Frame bleibt komplett unverändert.
Anhang anzeigen 296943

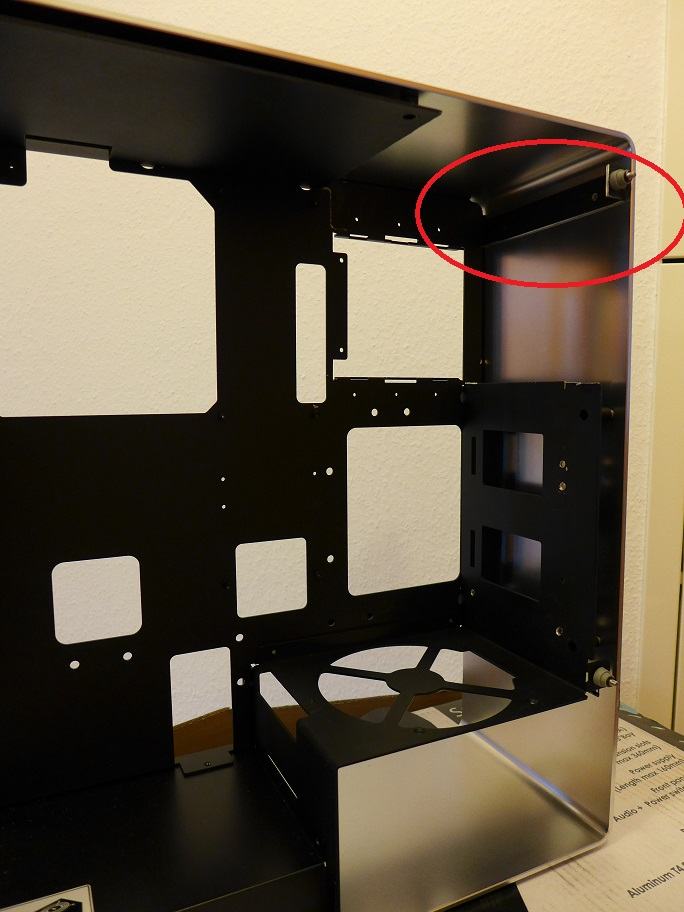

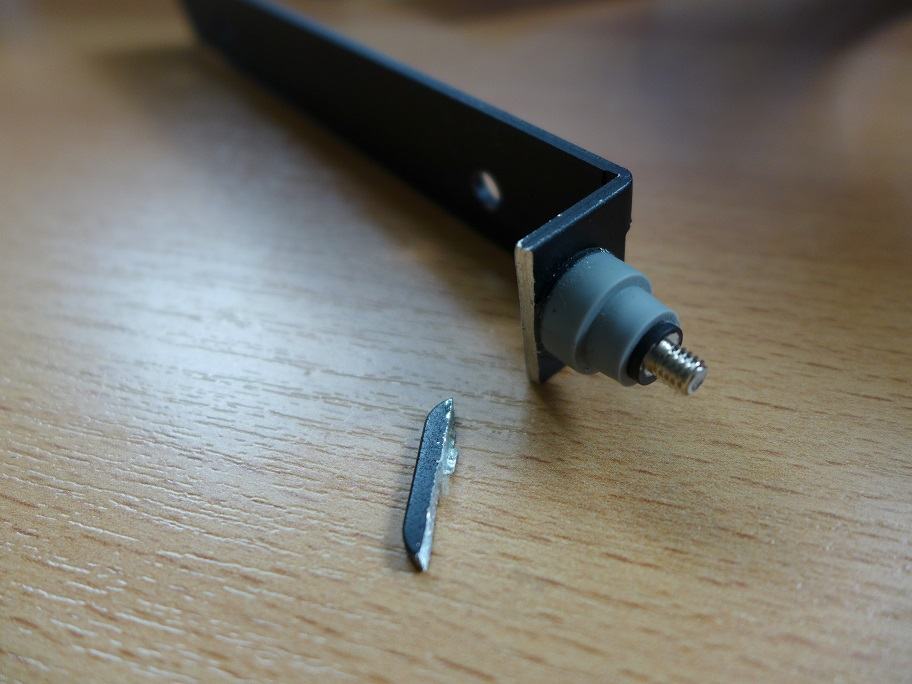

Ein wichtiges Stück vom Festplattenkäfig bleibt bestehen. Dieses hält mit 2 Schrauben im Alu-Frame das Seitenfenster an der oberen rechten Ecke.
Anhang anzeigen 296946

Zwischenzeitlich schon einmal die Lüfterblätter silber lackiert

Zwar habe ich versucht alles vorher genau anhand von Bildern auszumessen, aber das es so eng wird, damit habe ich nicht gerechnet. Damit der 360er Radi passt müssen an beiden Seiten 2mm weichen.
005 säge.JPG
005 mm.JPG

Der Radi hält anschließend sogar ohne Schrauben.
005 radi eng.JPG

Mutwillig etwas eingedellt, damit der Radi nicht wegen eines Schraubkopfes die ganze Zeit unter Spannung steht.
005 radi beule.JPG

Die fertigen Aussparrungen oben und an der Seite für die Radiatoren.
006 radi oben.JPG
006 radi seite.JPG

Sicherlich muss die Luft durch enge Korridore, aber der Platz sollte auch aufgrund des Shrouds vom Radi ausreichen.
007 shroud.jpg

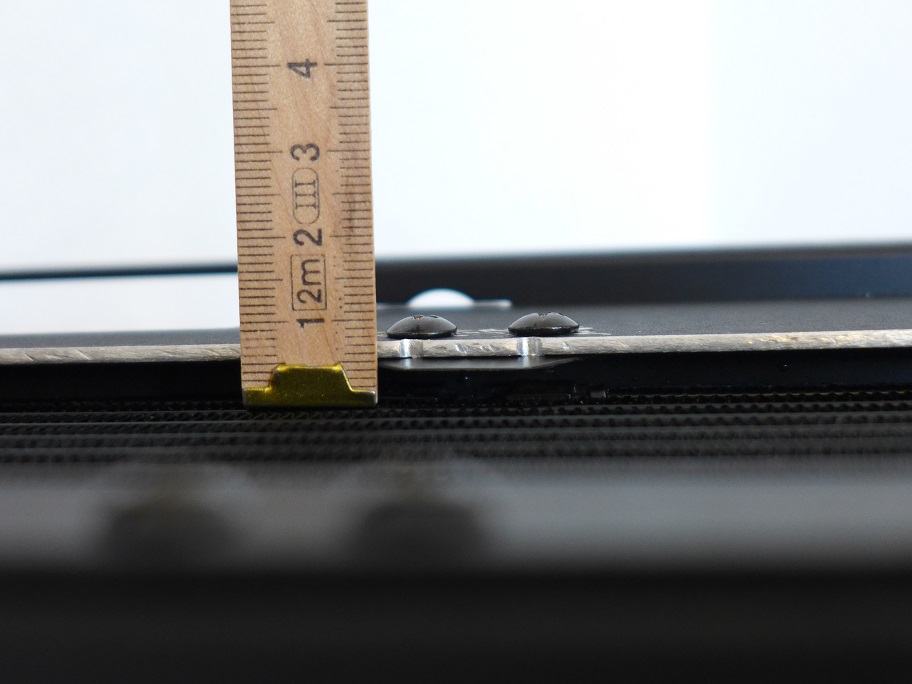

007 platz oben.JPG
007 platz seite.JPG


Anhänge

  • 008 fertig.JPG

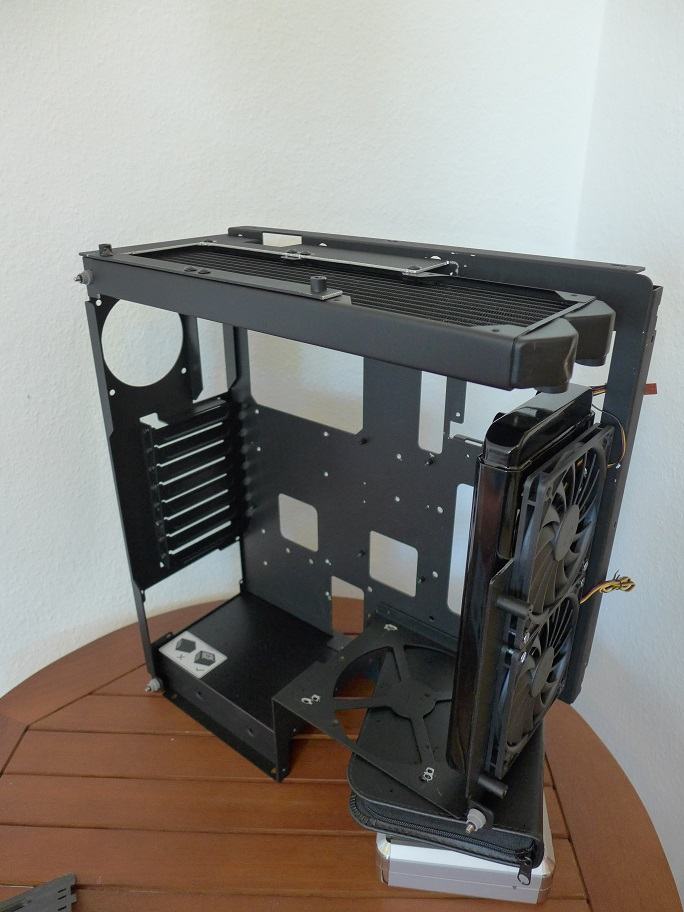

    008 fertig.JPG
    97,2 KB · Aufrufe: 185
Zuletzt bearbeitet:
Leider muss ich noch 2-3 Wochen auf meine neuen Wakü-Anschlüsse warten, aber hier schon einmal ein weiteres Update:

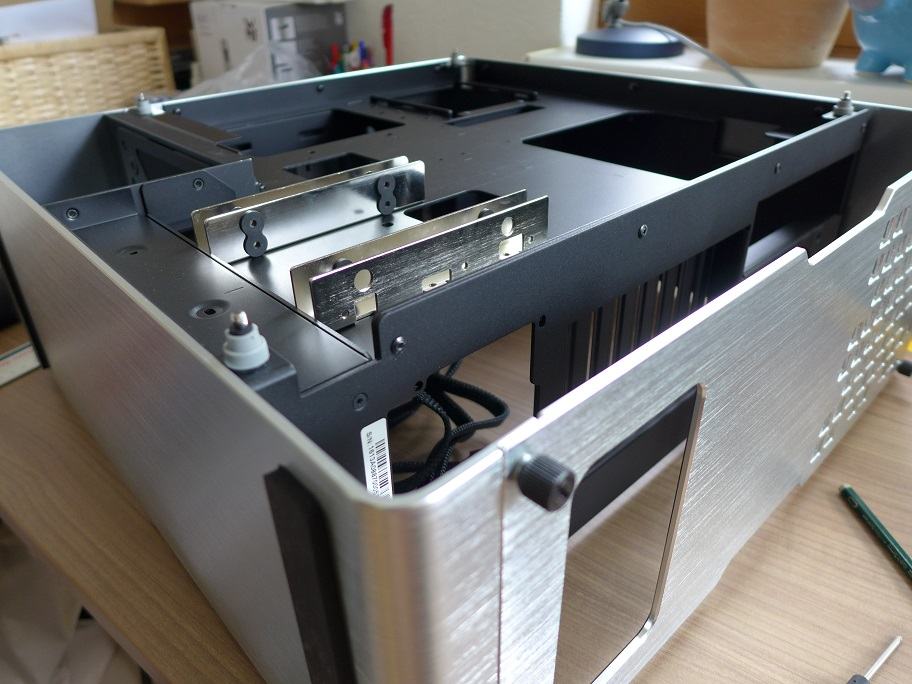

Da der Festplattenkäfig auf der Vorderseite verschwindet müssen diese ja nun Irgendwo untergebracht werden. Zum einen können bis zu 6x 2.5" Disks auf der Rückseite angeschlossen werden. Hiefür wurden 3.5" auf 2.5" Adapter missbraucht und mit dem Mainboardtray Rückseite verschraubt. Wie immer passt alles auf den Millimeter.
009 HDDs.JPG

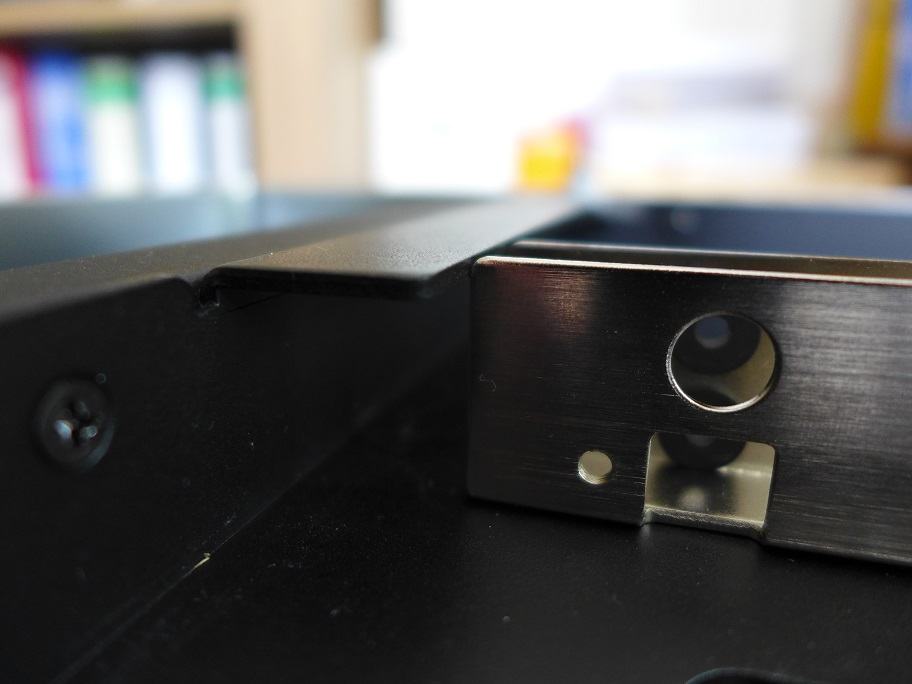

009 HDD Höhe.JPG

CPU und Spannungswandler werden rückseitig gekühlt. Da die Aussparung nicht ganz passt muss Freund Säge wieder ran.
001 Kühler Rückseite.JPG

Andere Baustelle. Der normale Luftstrom wird umgeleitet, daher wird die Lüfteröffnung verschlossen...
002 Folie.JPG

... und anschließend werden Vorder- ...
003 Folie vor.JPG
... und Rückseite foliert. Gut zu sehen hier nun auch die Befestigung für 2.5" Festplatten.
003 Folie hinten.jpg

Urspünglich zwar etwas anderst geplant, aber nun hier meine Shoggy-Version in hübsch. Hierzu wurde eine Watercool-Pumpenhalterung etwas modifiziert und das Shoggy-Sandwitch in kleine Häppchen zerschnippelt. 4 Schrauben halten die ganze Konstruktion ohne diese zu berühren. Hierfür wurden die Löcher größer aufgebohrt.
004 Shoggy Schraube.JPG
Das Schaumstoffmaterial vom Shoggy hat eine Klebeseite und ist zudem so zäh, dass die Schraube nur durchgesteckt werden muss. Man kann das ganze Gehäuse daran hochziehen. Das hellgraue Schaumstoffmaterial habe ich irgendwo gefunden und ist deutlich "fluffiger".
004 Shoogy komplett.JPG
004 Shoggy schrauben gehäuse.JPG
Am Ende sieht die ganze Konstruktion so aus und ist genauso hoch wie ein Shoggy. Die Pumpe kann einfach drauf geschraubt werden.
004 Shoggy fertig.JPG

Ursprünglich sollte unter der Pumpe noch der 140mm Lüfter genutzt werden. Durch die Konstruktion wäre genug Platz für die Luft/ für den Lüfter gewesen und die Pumpe wäre ebenfalls entkoppelt gewesen. Jetzt dient es einfach nur noch der Optik für die Pumpe samt AGB da die Halterung fast wie ein Spiegel wirkt.

Zuletzt bearbeitet:
Nun nach einem halben Jahr mal wieder ein Update. Die Kiste lief bereits seit Dezember, es war nur noch nicht ganz klar wie es weiterging.

Q6600 vs 5960x


Da war also der UV-Zusatz hin. 5-6 Jahre Dauereinsatz. Die Laing hats wohl einfach durchgedrückt. Temperaturen waren nicht spürbar schlechter.



DP rot + Blau + klar. Die Farbe an sich war ganz cool, aber absolut lichtundurchlässig. Man konnte es so verwässern wie man wollte, absolut lichthämmend. Am Ende wurde diese komplett gegen DP klar getauscht. Vielleicht sind noch ein paar Kleinstmengen lila im System, welche für eine minimlae Farbgebung verantwortlich sind.

Wo wir gerade bei der Laing sind. Tornado im Schlauch. :)




Kniffelige Stelle.




Wie bereits im Startpost erwähnt konnte ich mit dem ursprünglich Konzept nicht zufriedenstellend kühlen. Zumindest nicht 300Watt aufwärts. Daher entschied ich mich das Alu-Frame doch zu bearbeiten. Das Design sollte aber soweit möglich erhalten bleiben. Ich hatte gehofft einen Anbieter fürs Laserschneiden zu finden, da ich Materialschäden druchs CNC-Fräsen vermeiden wollte. Wie man an den Bildern sieht waren die Befürchtungen unbegründet. Die Schaeffer AG hat das ganze Perfekt umgesetzt. Oberflächenschäden sind nicht zu finden.





















Durch das getönte Glas im dunkeln immer noch gut sichtbar. Schwer zu fotografieren.




Zuletzt bearbeitet:
Mal einen aktuellen Stand von der Rückseite. Fertig ist es noch nicht wie man an dem gelben Kabel unschwer erkennt.

LED-Station oben für die Monsoon-Lightports.


Backside CPU-Cooling. Recht einfach zu installieren: Man nehme einen 1U-Rackserverkühler, etwas Wärmeleitpads, längere Schrauben für den Wasserkühler auf der anderen Seite und dann wird nur noch verschraubt.








Zuletzt bearbeitet:
Mit einem Intel Nuc funktioniert das. Mit einem 5960 eher nicht. :banana:Was stört dich an dem loch? Das ist doch gerade das Design mit der cleanen front und das versteckte Laufwerk ist doch super.

Wir haben 2015... Hab seit Jahren kein Laufwerk mehr genutzt.

Finde das Loch sieht einfach wie gewollt und nicht gekonnt aus... Die haben das Loch jetzt auch kleiner gemacht...

Ja das stimmt, das finde ich auch zu klein. Beim 904 und 901 sind diese Proportionen stimmiger. Gut ich habe halt ein Bueray Laufwerk verbaut. Ab und an brauche ich das Laufwerk dann doch einmal.
