[Projekt] ITX Ryzen R7 1700 RX Vega System x370 / Kolink Satellite Plus

[the_patchelor]

Ich verschiebe es mal hierher:


Da ich selber gespannt bin ob mein Vorhaben gelingt, mach ich mal einen eig. kleinen Thread auf. Teils workblog, Anregungen und Erfahrungen...

Eigentlich sollte es was kleines einfaches aka Zweit System werden und halt, weil es Spaß macht. Das ganze schaukelt sich bei mir aber gerne hoch.... warum also eine R5 1600 CPU nehmen wenn ich einen R7 1700er CPU im MP für 240 also kaum mehr als einen R5 1600x bekommen konnte. R9 Nano oder eine kleine GTX970 wenn irgendwie auch eine RX Vega in die Box passen kann

Komponenten:
CPU Ryzen R7 1700
Board ASRock Fatal1ty X370 Gaming-ITX/ac
RAM G.Skill TridentZ 3600 16GB Schwarz/Rot... endlich passen die mal wo rein...
GPU XFX RX Vega 56
SSD Samsung 960 NVMe 512GB Pro oder Evo
Case Kolink Satellite Plus klein, außen Alu...nix besonderes eigenlich aber günstig...
PSU eig. Corsair RMi650
Cooling Cryorig A40 Ultimate

Zum Case:
Maximale Grafikkartenlänge: 280 mm
Maximale CPU-Kühler-Höhe: 165 mm
Maximale Netzteillänge: 220 mm (mit GPU bis 190 mm) / 140 mm (mit GPU über 190 mm)
Das Netzteil könnte gedreht gerade so auch mit der größeren Tiefe reinpassen... allerdings bläßt es dann die warm Abluft an die Grafikkartenrückseite...

Alternativen...
einfacher bei der Umsetzung
PSU SilverStone SFX Series SX700-LPT SFX-L
Cooling Noctua NH-D15 SE-AM4

Bei dem kleinformatigen SFX-L Netzteil würde der Radiator gut noch darüber passen, allerdings muss der Deckel modifiziert werden und oder die Lüfter auf selbigen verbauen (die Optik würde mich nicht mal stören)
Der Noctua NH-D15 SE-AM4 wäre natürlich das NonPlus Ultra aus Luftkühler sicht, wahrscheinlich sogar besser als die AiO...


nun gut, fangen wir mal an:




Update:

So es bleibt bei der AiO, die paßt wie angegossen oben zwischen die Streben.


-Ich hab sie schon da (mal günstig im MP bekommen)
-Thermalright Macho 120 SBM und Co kosten wieder extra Geld
-Das Gehäuse wird sicher eh schon gut warm...
-VRM Lüfter dabei
-Radi aussen sollte thermisch besser sein... wird nicht extra unnötig aufgeheizt...



morgen wird ein SilverStone SFX Series SX700-LPT SFX-L bestellt!

Update:
SilverStone SFX Series SX700-LPT SFX-L bestellt!
Thermalright Le Grand Macho bestellt, mal sehen ob die Temp. on Air ähnlich bleiben

aktuell schaut es noch so aus, Testaufbau noch mit einer HD5850.



[fexxianosch]

Interessant ist es schon.

Vielleicht hilft es ja, vor kurzem erst vorgestellt (17cm): GeForce GTX 1080 MINI ITX, jedoch noch kein Releasedatum/Preis, weshalb man sich hier gedulden müsste.



[the_patchelor]

Das wäre ja zu einfach die hungrige vega56 ist ja schon vorhanden.



[the_patchelor]

Erster herber Rückschlag!

der heute gelieferte nigelnagelneue Thermalright Le Grand Macho ist grande Schrott

Ich wundere mich warum die CPU Temperatur auf 80° schießt... Bodenplatte verzogen, rießen Delle. Genau über dem DIE ist die WLP unangetastet...
Schrott, Schrott und nochmal Schrott... bin auf 180!

eig. der perfekte Kühler, paßt gerade so ins Case... hätte eine grande amore werden können, jetzt Rekalamtion!





Musste gedreht verbaut werden, aber dadurch hätte er kühle Luft von aussen ziehen können, RAM gegen niedrigeren ersetzt, tippi toppi eigentlich...



[the_patchelor]

Ich habe jetzt auch mal richtig viel WLP unter den Macho gemacht, R7 1700@3800 prime small bei 1,3v ist der ruckzuck bei 75°... ein alter IFX14 macht improvisiert 62° und die AIO hat 58° gemacht... das spricht gegen alle guten Testergebnisse vom großen Macho, leider!

BTW, hab dank der Thermalright AM4 Befestigung und Brücke meinen "alten" Prolimatech super mega mal auf den Ryzen geschnallt, hält mit ein paar längeren Schrauben ausgezeichnet, Temp. 58°C......der Wahnsinn... totgeglaubte leben länger!



[Tzk]

Hat der Grande Macho vllt. einfach nur ab Werk keinen planen Boden?
Thermalright hat ja hin und wieder mal konkave, konvexe und plane Böden im Programm gehabt.



[the_patchelor]

Kann ich nicht sagen, er kann aber nicht okay sein, beim Verlöten haben sich die beiden Teile der Bodenplatte verzogen, wie diagonal verdreht. Egal das Teil geht morgen als defekt zurück.

Edit, deutlich schlechter als der boxed...



[the_patchelor]

Heute meinen Hauptrechner (x370 Gaming K4) zerpflückt, die 960Pro in den Zwerg, die Evo raus, 32GB RAM getauscht, CPU aus dem Hauptrechner zum testen in den Zwerg (auch R7 1700), das "winzige" SilverStone SFX Series SX700-LPT SFX-L zumindest an 3 Punkten "ordenlich" verschraubt (2 Löcher in die ATX Halterung vom Zwerg gebohrt) und dann noch die RX Vega irgendwie mit drücken und biegen (Gehäuse ist ja nur Dünnblech...) reinbekommen... Man könnte den Stahlkorpus vom Kolink leicht mit einem Dremel vearbeiten (vorne ein Loch rein damit die Graka beim Einbau etwas Platz zum rangieren hätte.... aber das wollte ich erst mal lassen).
Alternativ das Netzteil raus, dann sollte die Vega leichter manövriert werden können

Aktuell ist die Cryorig A40 Ultimate AIO provisorisch drauf geschnallt, der Ryzen aus meinem großen Rechner ist etwas sparsammer und bleibt kühler bei gleichem Takt und Spannung.
Der Macho ist per Widerruf und Vermerk "Defekt" zurückgegangen, ich warte jetzt auf ein TRUE BOLT THROUGH KIT von Thermalright, wenn alles klappt und alles wie beim Macho dabei ist, kann damit wieder der Prolimatech Super Mega aufs Board geschnallt werden... dann geht auch wieder der obere Deckel vom Zwerg Case zu

alternativ 2 Auschnitte in den Deckel und die Lüfter vom Radiator halb rausgucken lassen Modding sozusagen...



[the_patchelor]

heute ging es im Grunde noch einmal von vorne los

-Auschnitt für den Graka Einbau "geschnitten"... hatte keine Dremel Trennscheiben mehr und mit der Flex wollte ich nicht ran... Löcher bohren, Stegen wegknipsen und kurz feilen... fertig. sogar noch etwas Farbe auf die Kante gemacht.
-Thermalright True Bolt Kit mit AM4 Support erhalten ABER die Brücke ist zu hoch. die vom Macho le grand oder Macho Rev. ist niedriger
Bzw. die Brücke hat mittig die kleine Ausbuchtung, die ich mühevoll weggeschliffen habe... hätte damit gepaßt ABER wackelig, etc.

-Eigenbau... aus einer T-Bar von einem Thermaltake Sonic Tower eine Halterung für den Prolimatech Super Mega gebaut, gebohrt (sau hart) und Gewinde geschnitten... passt

Habe jetzt einen Super Mega auf einem True Bolt Rahmen und einer T-Bar sitzen! Top!



[the_patchelor]

Neue Lüfter berbaut (laufen im Idle auf 300-500U/min) außerdem noch etwas Blecharbeit gemacht...



2x Noctua NF-F12 industrialPPC-2000 PWM



[Ripcord]

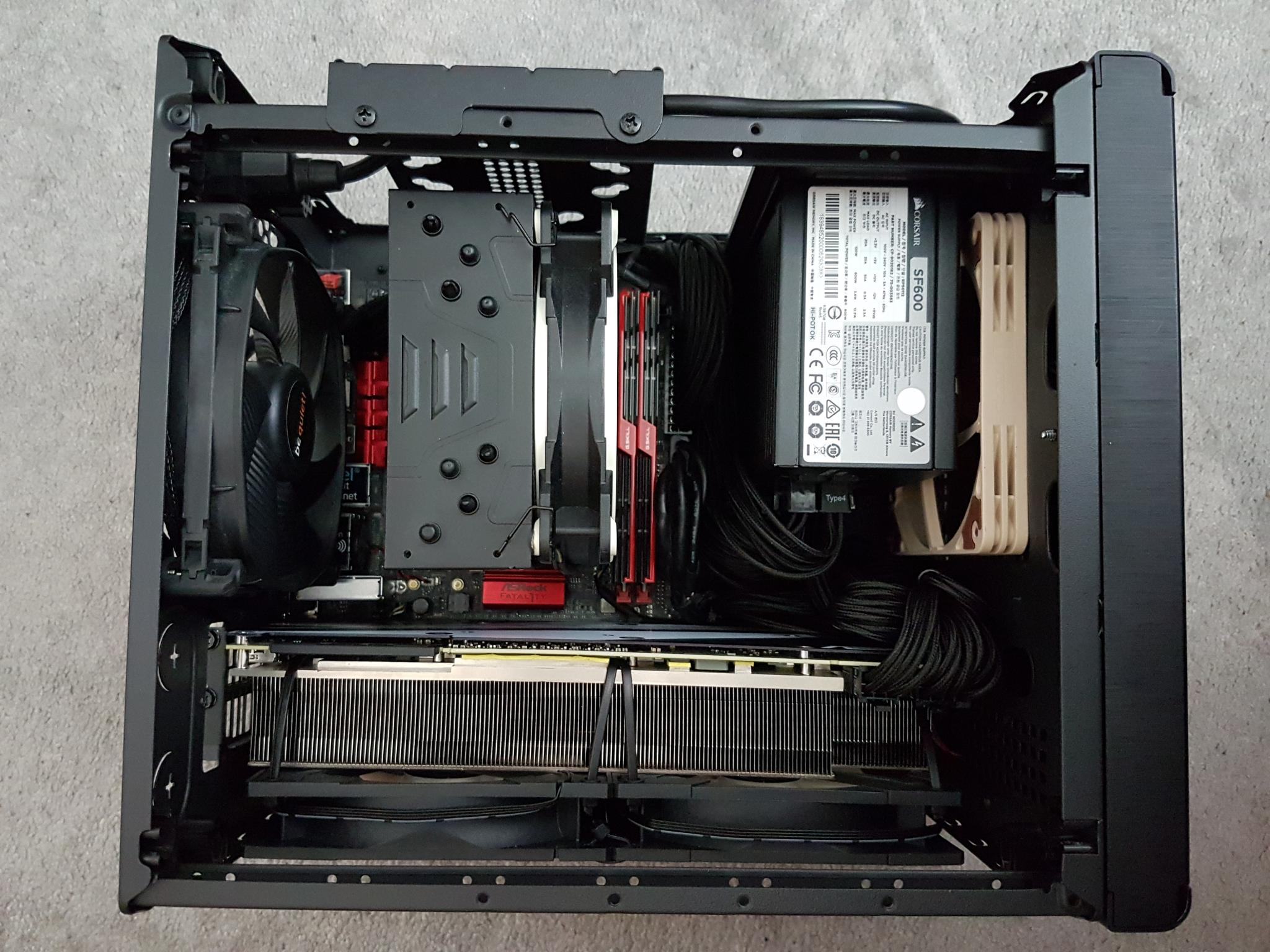

Ich bedanke mich für die Bilder. Die haben mich dazu bewegt mit der Hardware vom Cooler Master MasterBox Q300L wieder zurück in das Satellite Plus umzuziehen.



Die 268mm lange GPU mit den 2 120er Lüftern drauf passt von der Länge gerade so. Durch die kleinen
Löcher im Seitenteil kommt aber zu wenig Luft. Bis mir da etwas einfällt bleibt das an der Seite erst mal weg.
