[Projekt] k3.93L : Erweiterbares Kleinstgehäuse

k0n

Profi
Thread Starter
Mitglied seit
12.03.2021
Beiträge
38
Ich möchte euch hier mein Gehäuse-Projekt vorstellen :)

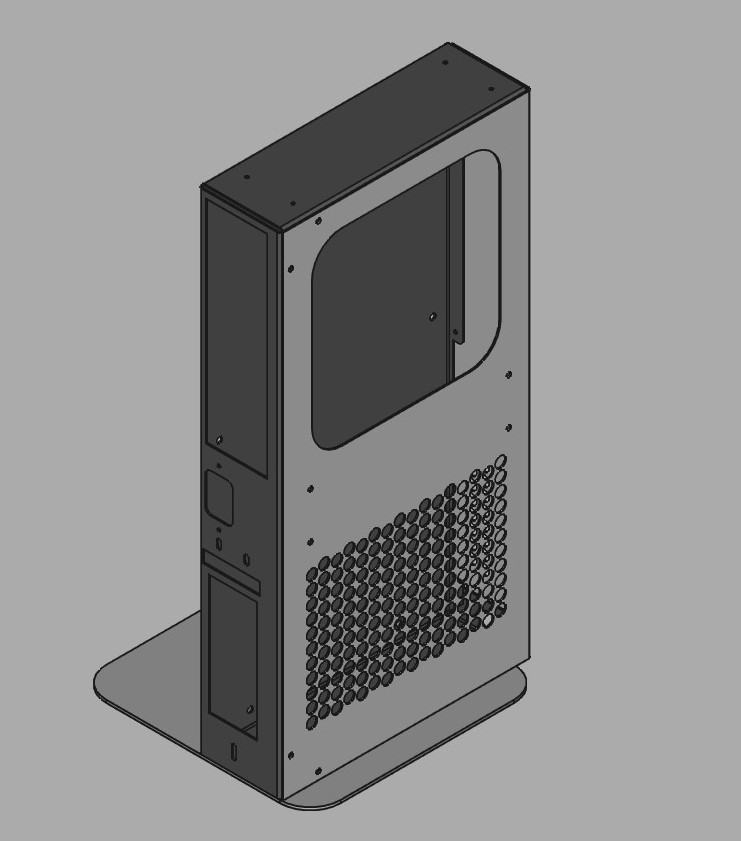

Die Grundkonfiguration hat die Außenmaße 360x60x182mm (3.93L) und erlaubt ein internes HDPLEX 250W GaN, CPU Kühler bis ~44 mm und Grafikkarten <180mm (2.5-Slot).

Meins fast momentan Beispielsweise:

  • i5 12600 (non K)
  • RX 6600 XT Challenger ITX
  • B660I AORUS PRO DDR4
  • 32GB TridentZ DDR4 3200Mhz
  • P5 Plus 2TB
  • be quiet! Pure Rock LP
  • Scythe Kaze Flex 92 Slim
  • HDPLEX 250W GAN

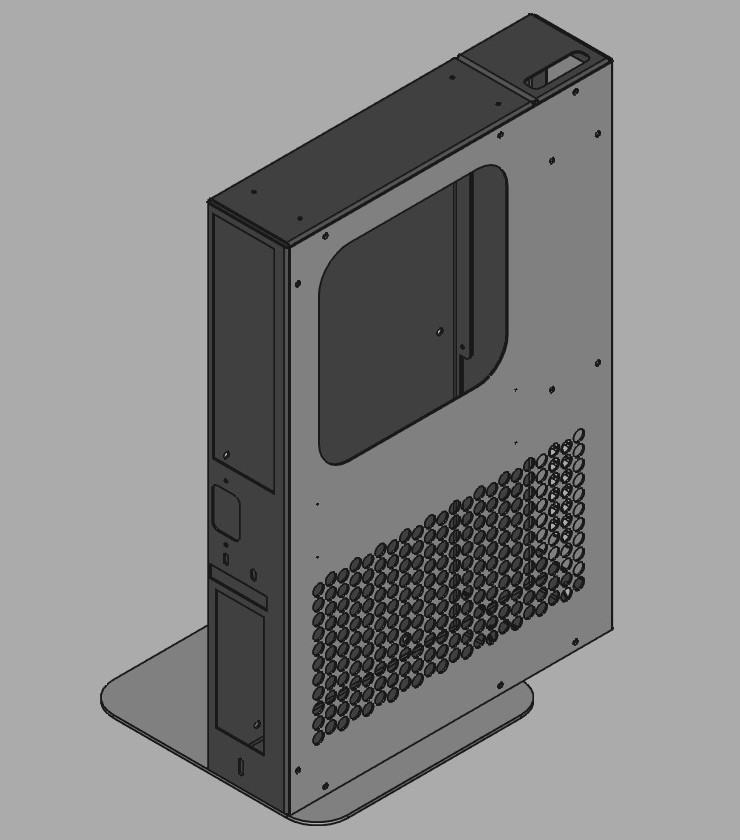

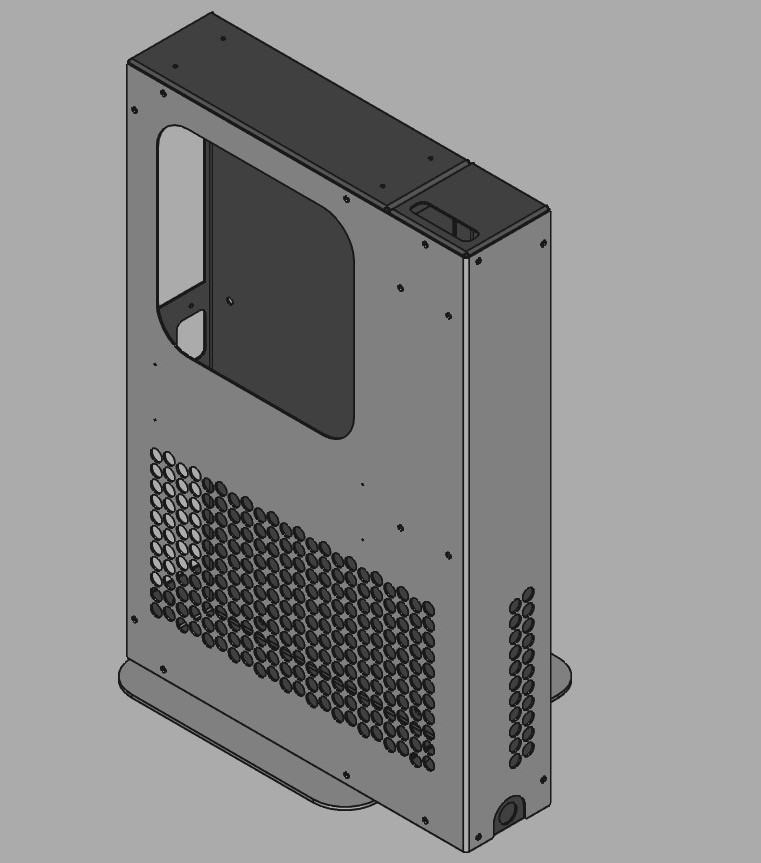

Es ist allerdings auch darauf ausgelegt erweitert zu werden und nachdem HDPLEX vor kurzem das HDPLEX 500W GaN vorgestellt hat, habe ich eine Erweiterung dafür entworfen. Es wächst damit um 55mm auf 360x60x237mm (5.12L), von maximal <180mm (2.5-Slot) / 250W intern auf maximal <235mm (2.5-Slot) und bis zu 750W intern indem man ein 250W und 500W GaN kombiniert.




Man könnte natürlich aber auch bei einem 250W bleiben, oder zwei 250W kombinieren… sowie nur ein 500W GaN verwenden.



Momentan suche ich nach Interessenten und wäge ab, ob ich diese 5.12L Erweiterung für das HDPLEX machen sollte oder lieber gleich einen Standard in Form von Flex-ATX unterstützen? Mit Flex-ATX wären es dann 360x60x268mm (5.79L) und maximal <266mm (2.5-Slot).

Mit 3.93L eine RTX 4060Ti und mit 5.79L eine RTX 4070Ti… wer sich wie ich an ungenutztem Raum stört kann hin und her wechseln bei sich änderndem Angebot an Karten <180mm, oder wachsenden/schrumpfenden Bedürfnissen.

(Eine Erweiterung für SFX(L)- Netzteile wäre auch möglich.. und damit dann auch mehr als 2.5-Slots sowie größere CPU-Kühler.)

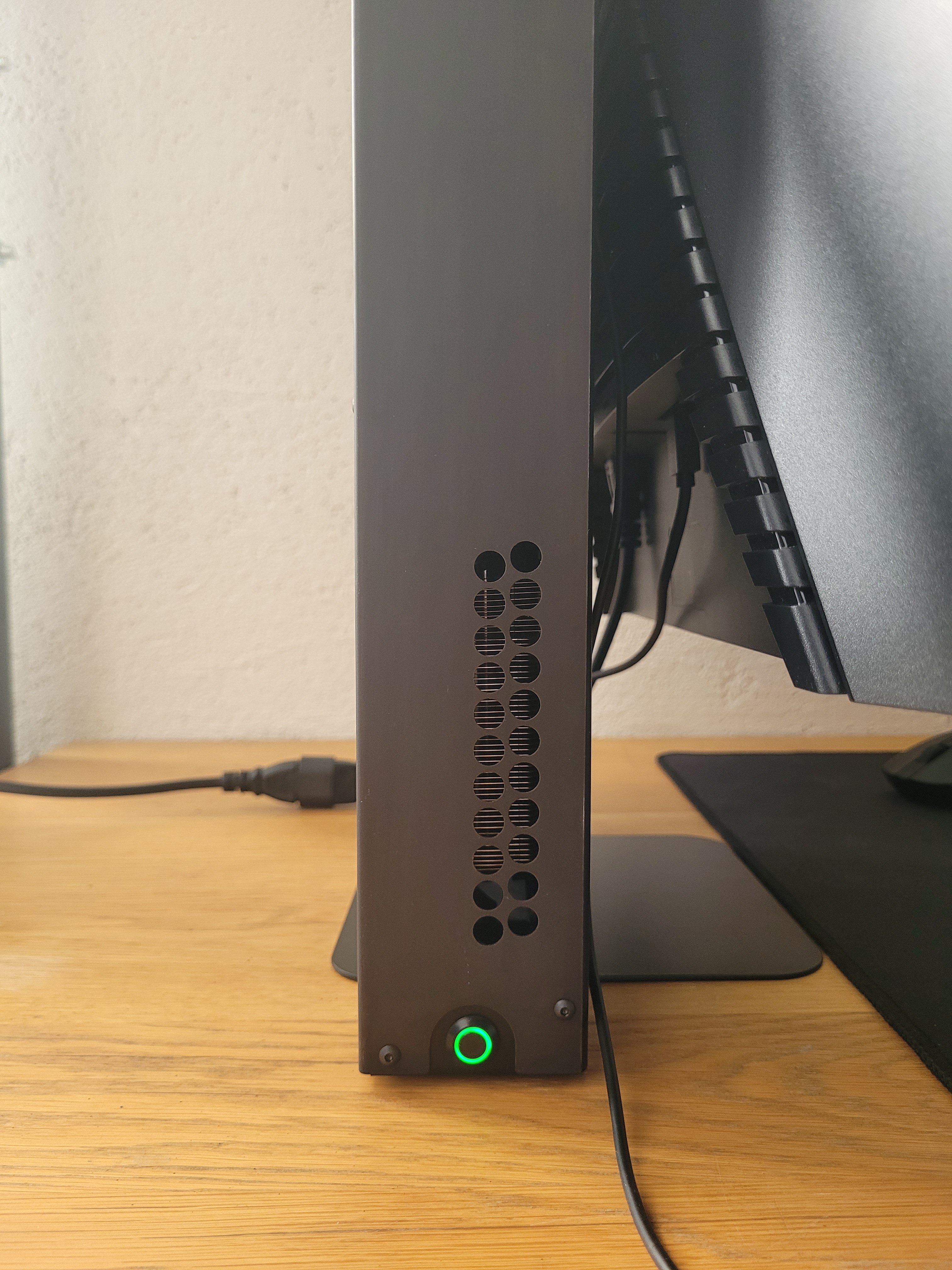

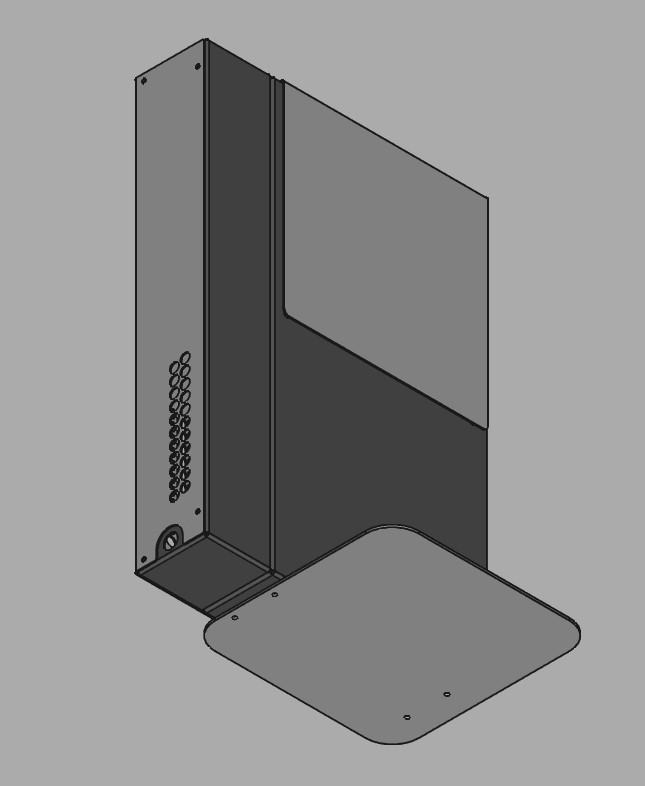

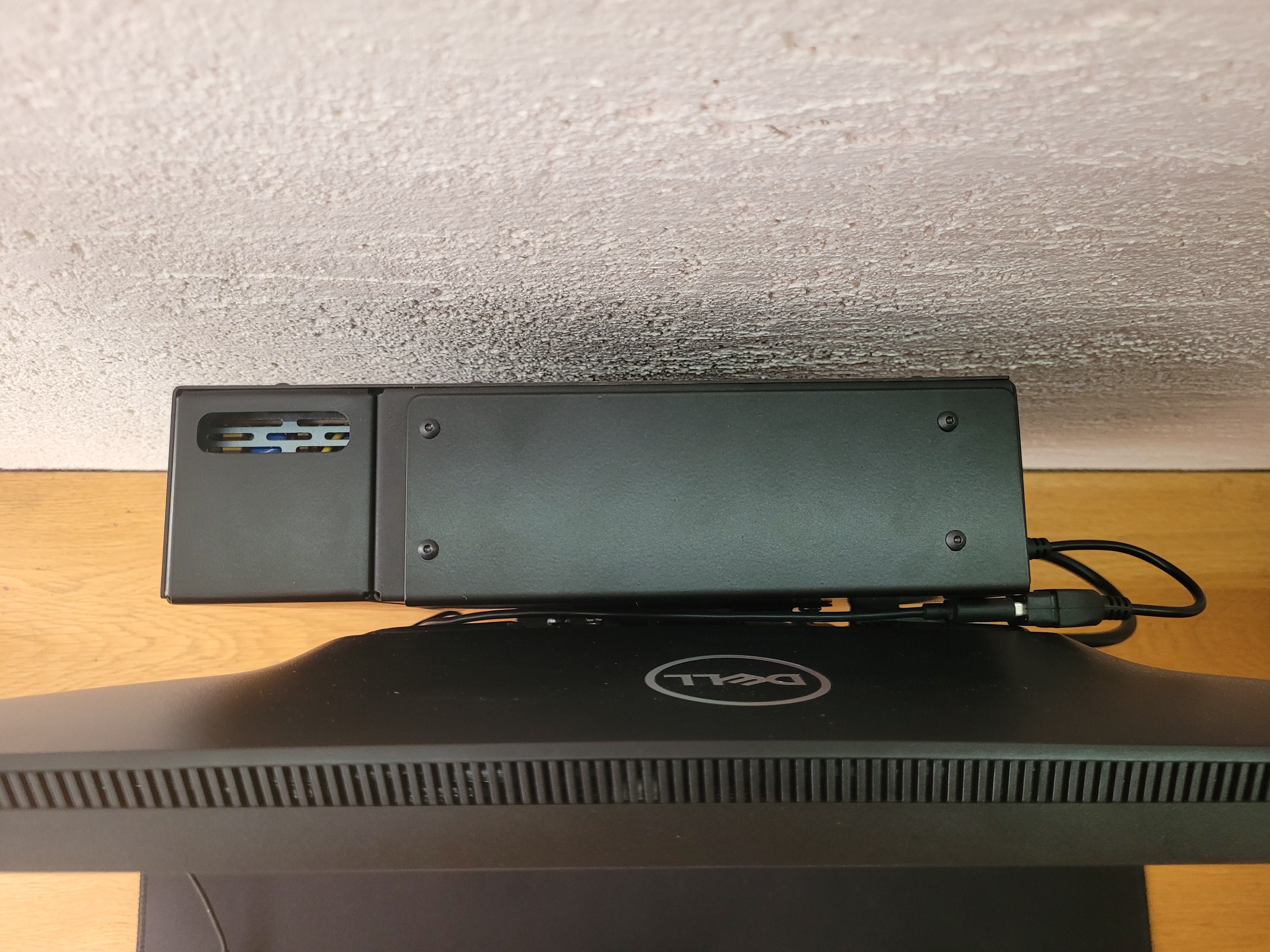

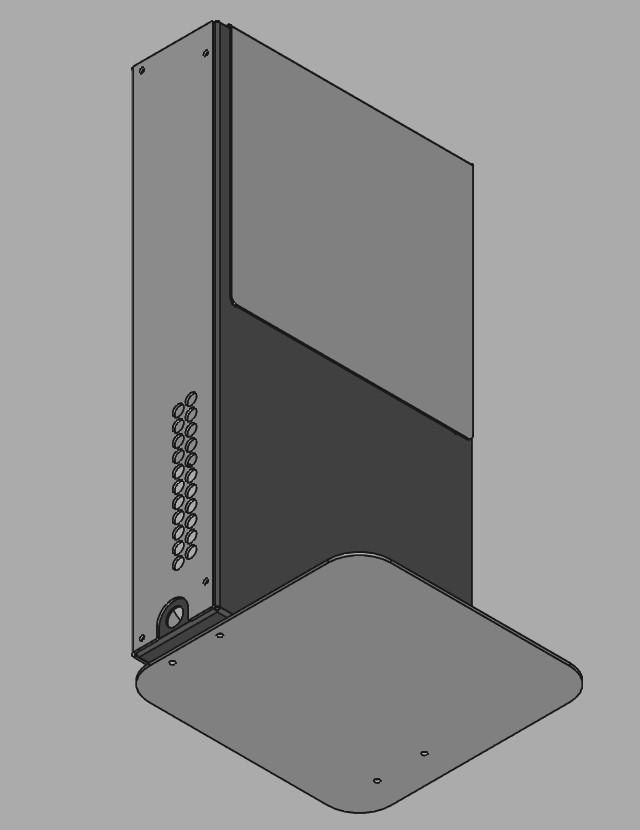

Mit oder ohne Erweiterung… eine Halterung für Standard Vesa Halterungen sowie eine ‘Standplatte’ (im mini-ITX Format 170x170mm) sorgen für kurze Kabelwege, einen aufgeräumten Schreibtisch und ein zugängliches I/O.


Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Möchte jemand so ein Bundle? Wenn sich 5 finden könnte ich das für 150€ umsetzen. Alles nötige dabei bis auf Riser (18.5cm dual-reverse) und powerSW (12mm). Wenn ich die nächsten Tage bestelle, sollte ich es Anfang August erhalten/fertigstellen und hoffentlich bis Mitte August weiterleiten können. Danach wäre ein Zeitfenster, wo ich keine Zeit hätte, aber spätestens Anfang/Mitte September wäre alles durch.

Unlackiert, d.h. jede erdenkliche Farbe verfügbar xD




Bin offen für Vorschläge/Änderungen. EIGENTLICH bin ich ja zufrieden mit 250W/6600XT, aber das 500W ist nun auch bestellt und ich fang schon an mir die RTX 4070 Twin Edge schmackhaft zu machen... :sneaky:

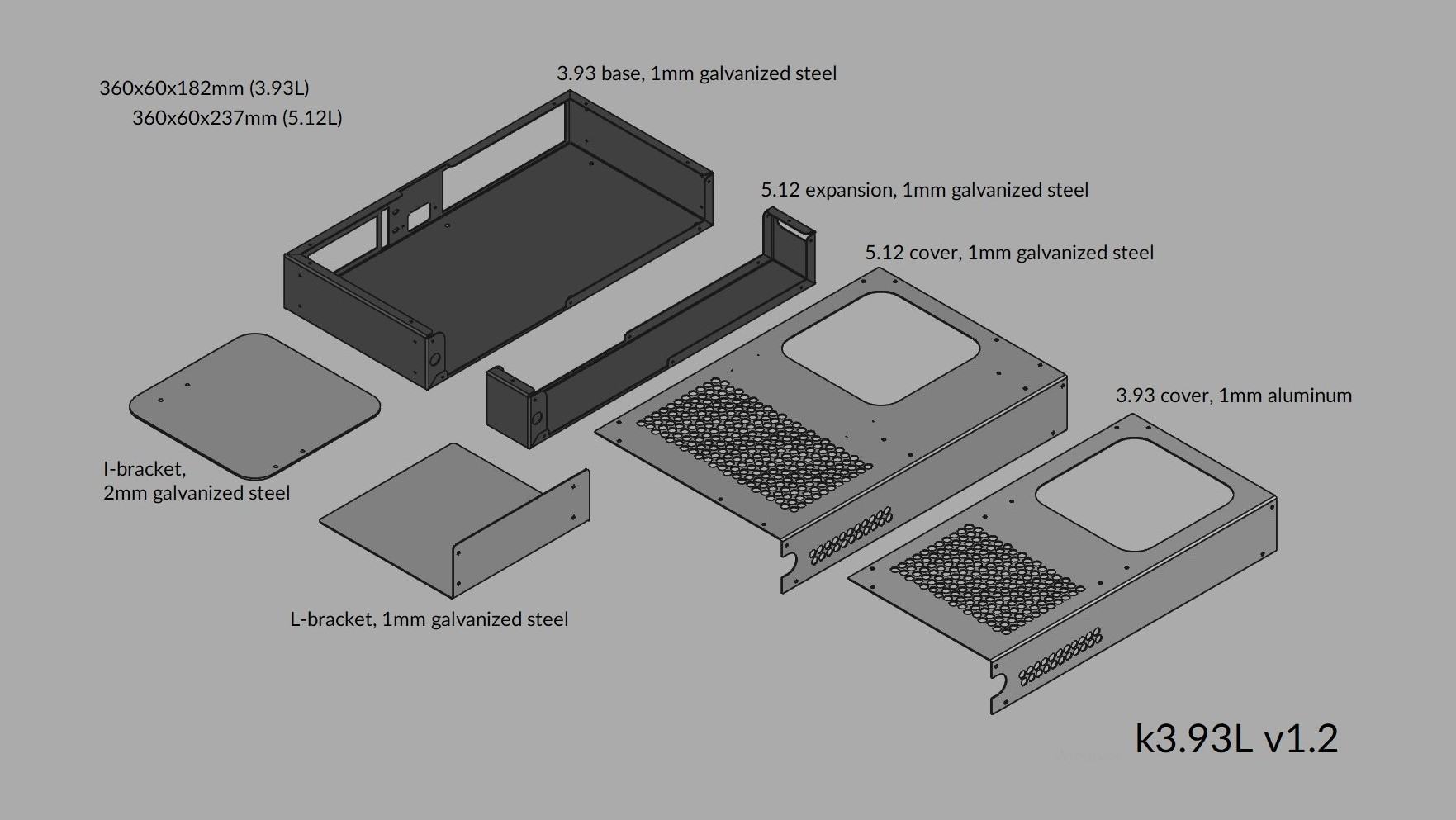

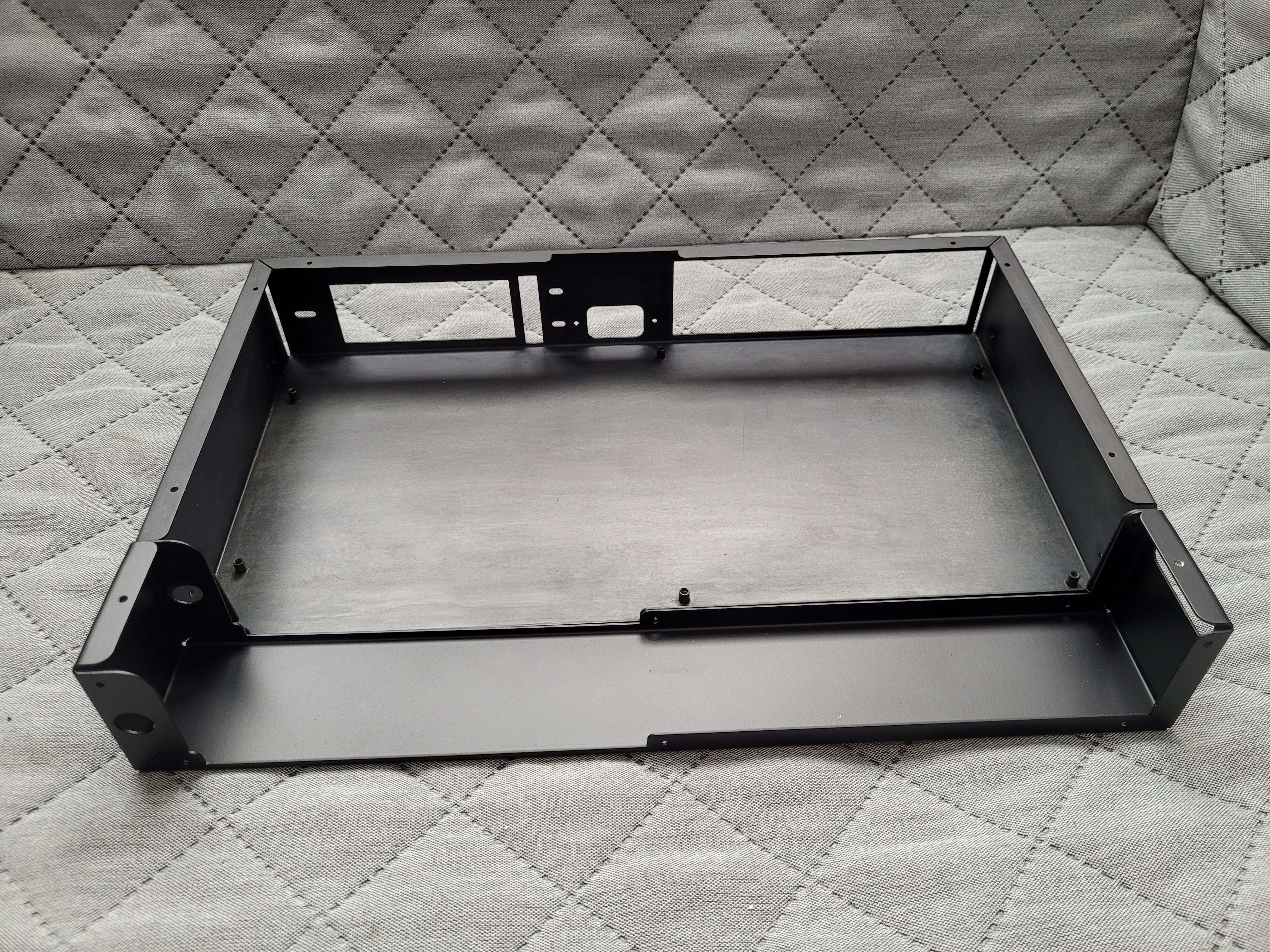

6 - Lasergeschnittene Teile... Die I-Platte hat den Radius der Öffnungen und die L-Platte den der Löcher ;)

Zuletzt bearbeitet:
Wenn sich 5 finden könnte ich das für 150€ umsetzen.

Bestellt und die Bilder auf die bestellte Version aktualisiert... Ein Unterstützer aus Portugal, ein glücklicher v1.1 Besitzer (der einmal alles außer 3.93 b/c haben wollte) sowie meine Obsession haben mir dann doch genügt.


Zuletzt bearbeitet:

6700XT für 319€ im Mindstar (für einen Kollegen)... eine 4070 ginge wie gesagt auch, aber 630€ wollen mir noch nicht gefallen.

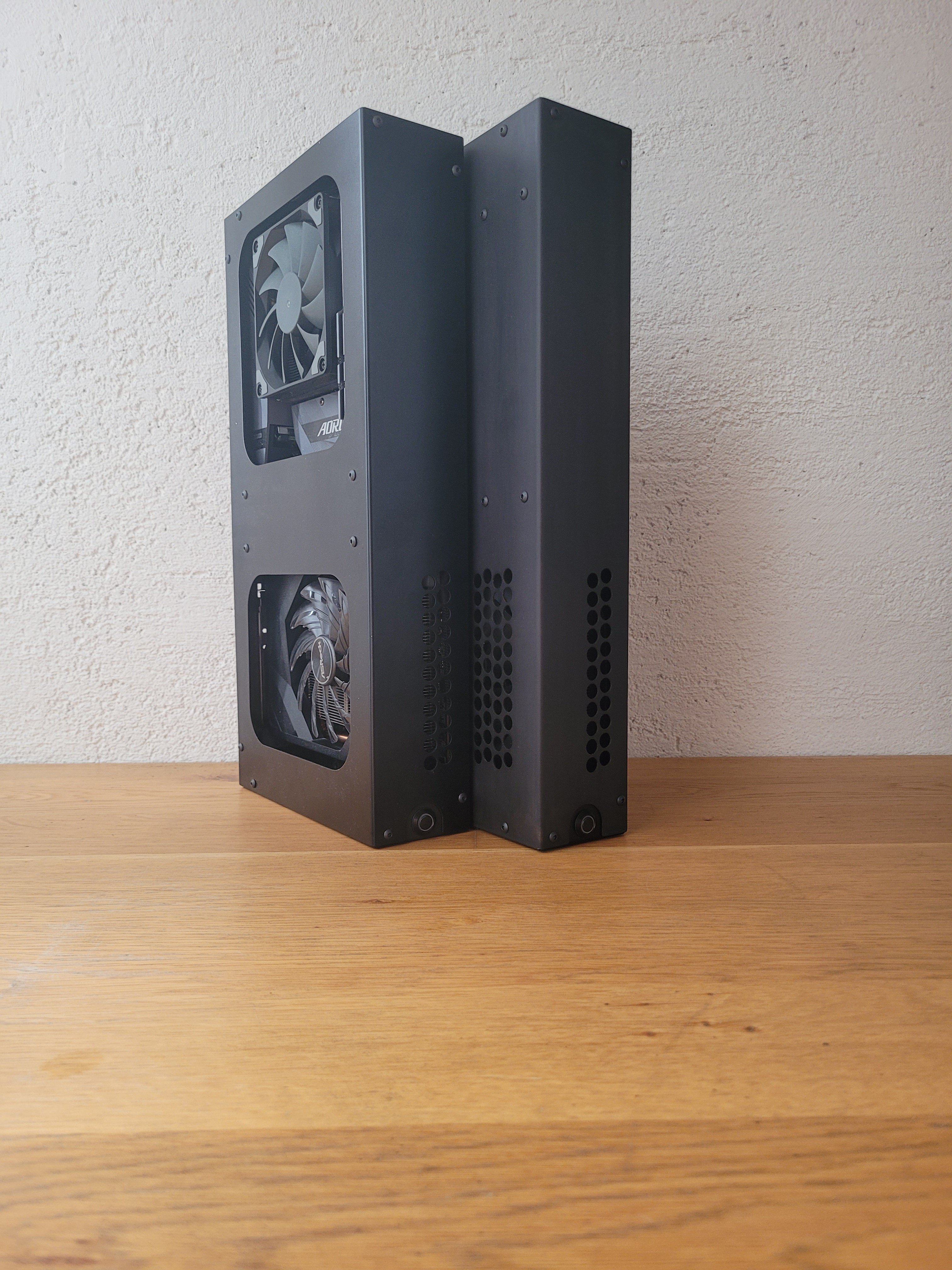

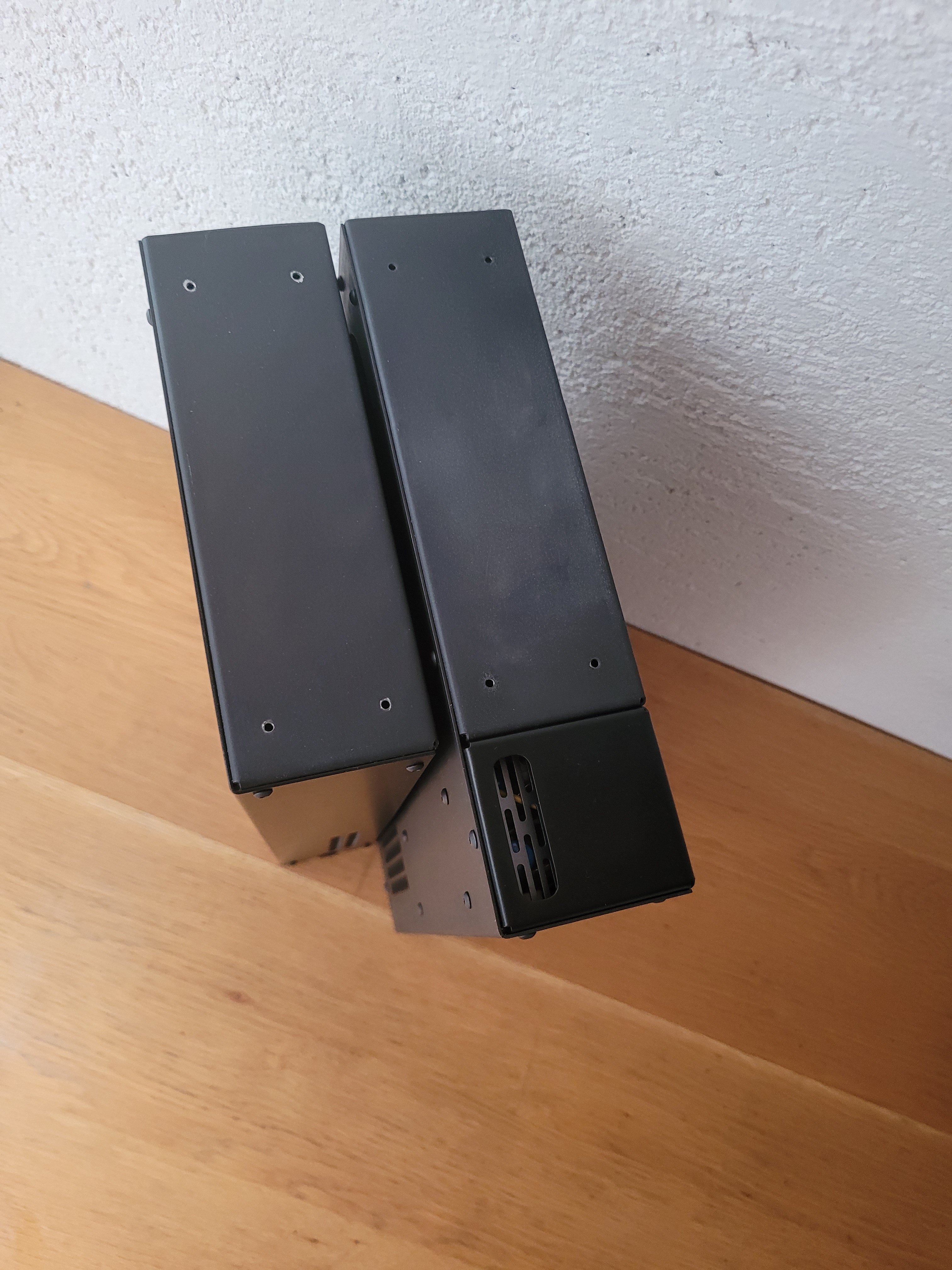

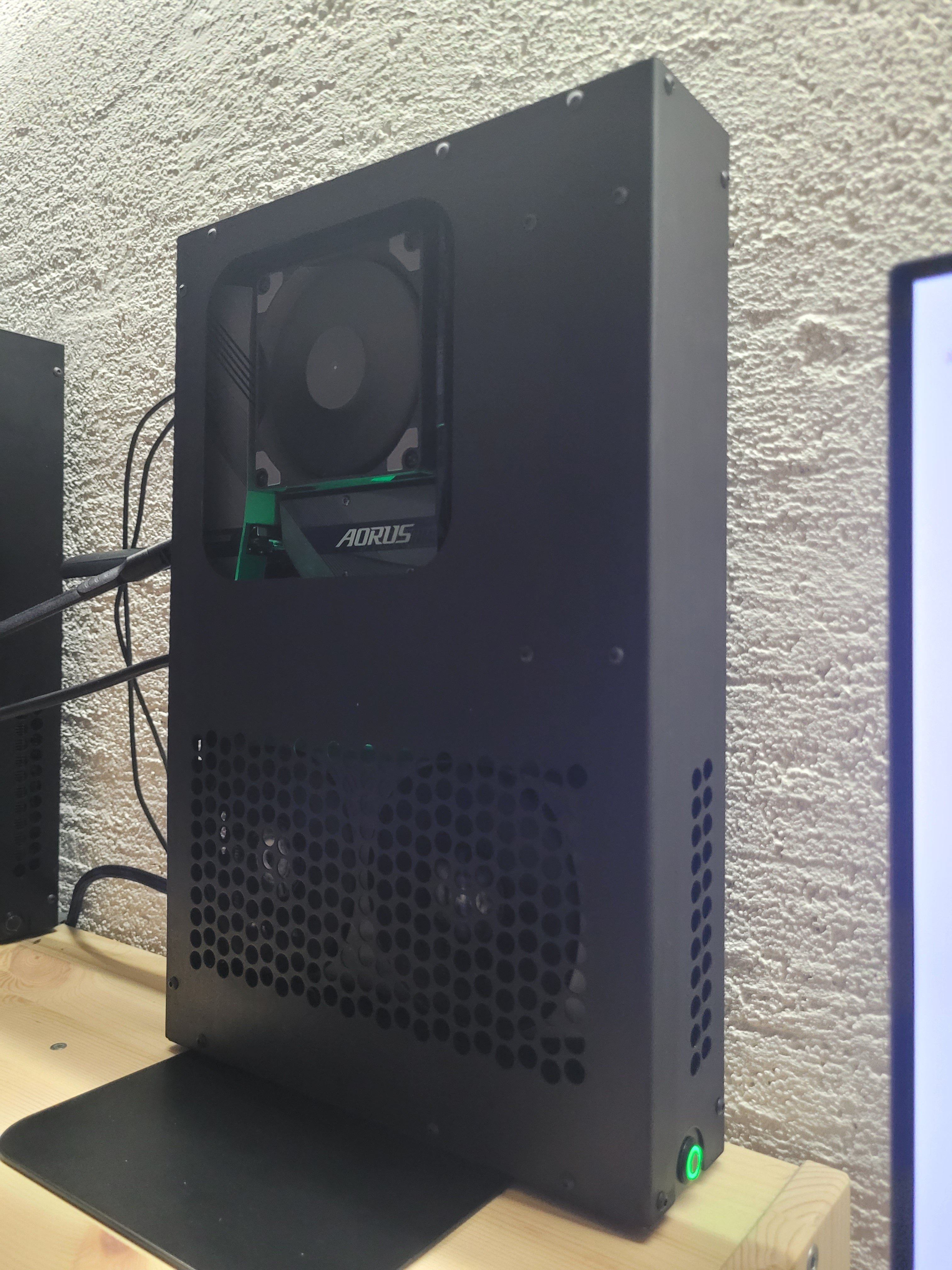

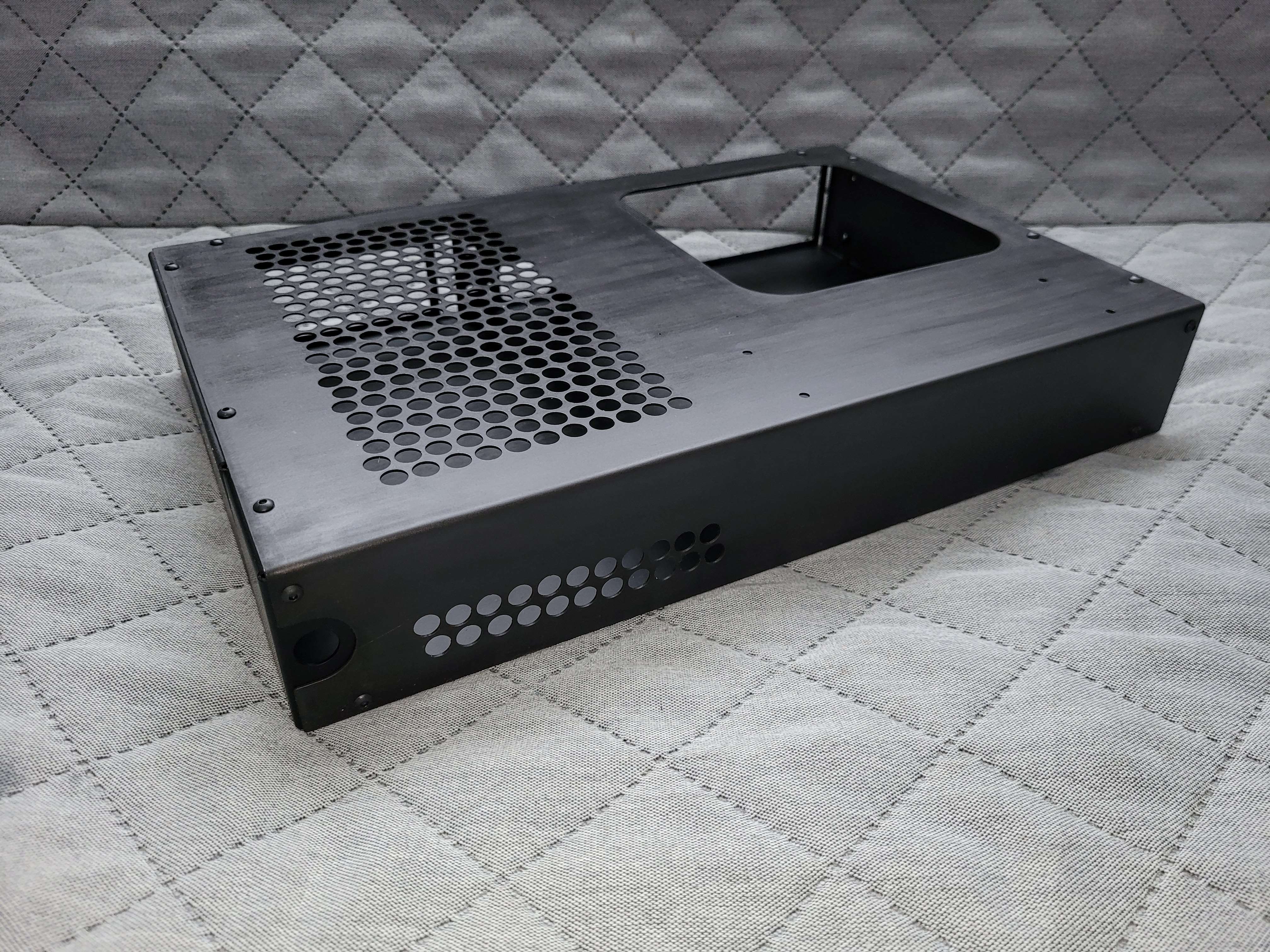

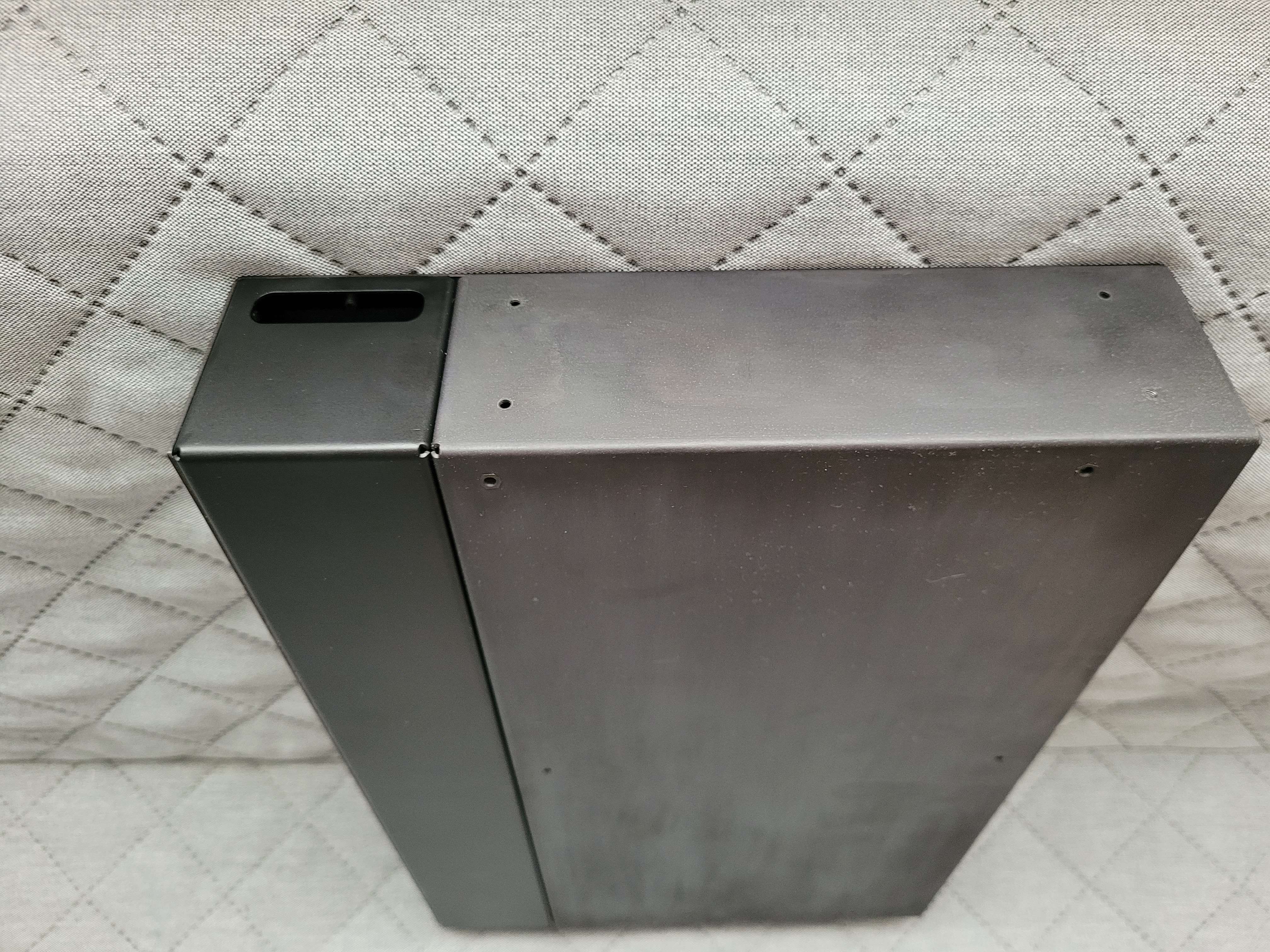

Es bietet sich an Farben zu kombinieren. Die 5.12 erweiterung ist matt schwarz eingesprüht und die 3.93 basis sowie das 5.12 cover wurden brüniert.

Schönes System. Ich finde das Netzteil extrem sexy.

  • Danke
Reaktionen: k0n
(Eine Erweiterung für SFX(L)- Netzteile wäre auch möglich.. und damit dann auch mehr als 2.5-Slots sowie größere CPU-Kühler.)
Sehr cooles Projekt!
Bei welchem Volumen wären wir für ein SFX Netzteil? Maße für die GPU?

  • Danke
Reaktionen: k0n
@DaHans Danke, bei jeder Erweiterung hätte man die Wahl ob man sich nur am Netzteil orientiert oder EIN bestimmtes Kartenmodel noch mit berücksichtigt was vielleicht nur wenige mm hier und da mehr braucht.

360x66x312mm (7.41L) wäre das minimum (rein am SFX orientiert).

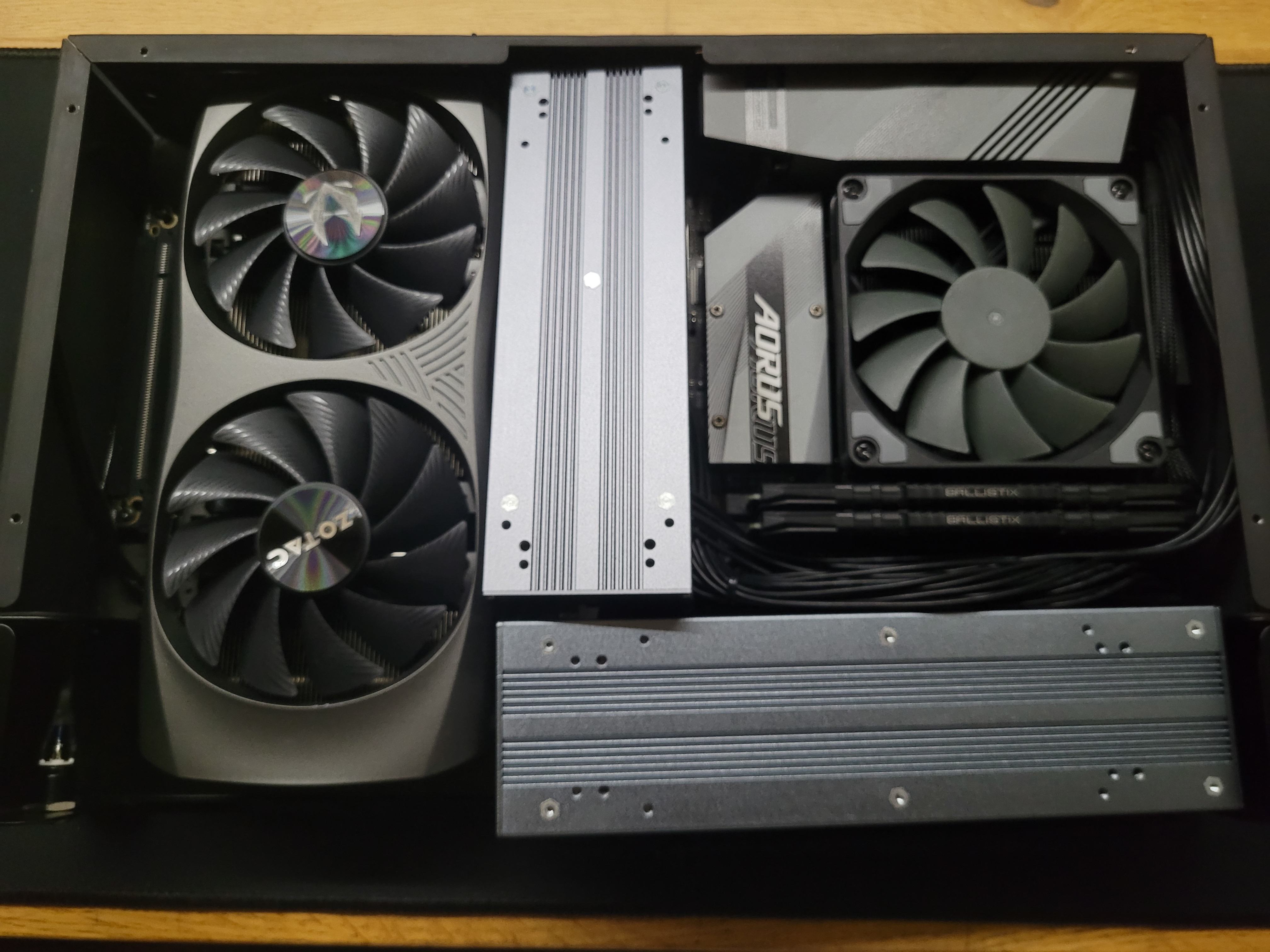

Und so sehen dann 750W aus (250W GaN + 500W GaN):


Servus :)

Hab Dein Projekt gerade zufällig bei Youtube bei der Suche nach HDPLEX 500W GaN Reviews gefunden.
Schönes Case hast Du da entworfen!

Eine Frage zum Lüfter in der PSU. Der sieht relativ unglücklich platziert aus (direkt gegen das geschlossene PSU Gehäuse gerichtet). Wie laut wird das Teil denn, wenn es ordentlich ausgelastet wird? Und hast Du ne Ahnung, ob man den 40mm Lüfter von der Höhe her gegen einen Noctua tauschen könnte? Der verbaute scheint ne Art Radiallüfter zu sein, wenn ich das auf den Bidlern richtig gesehen habe.

Gruß
Cro
