Hallo,

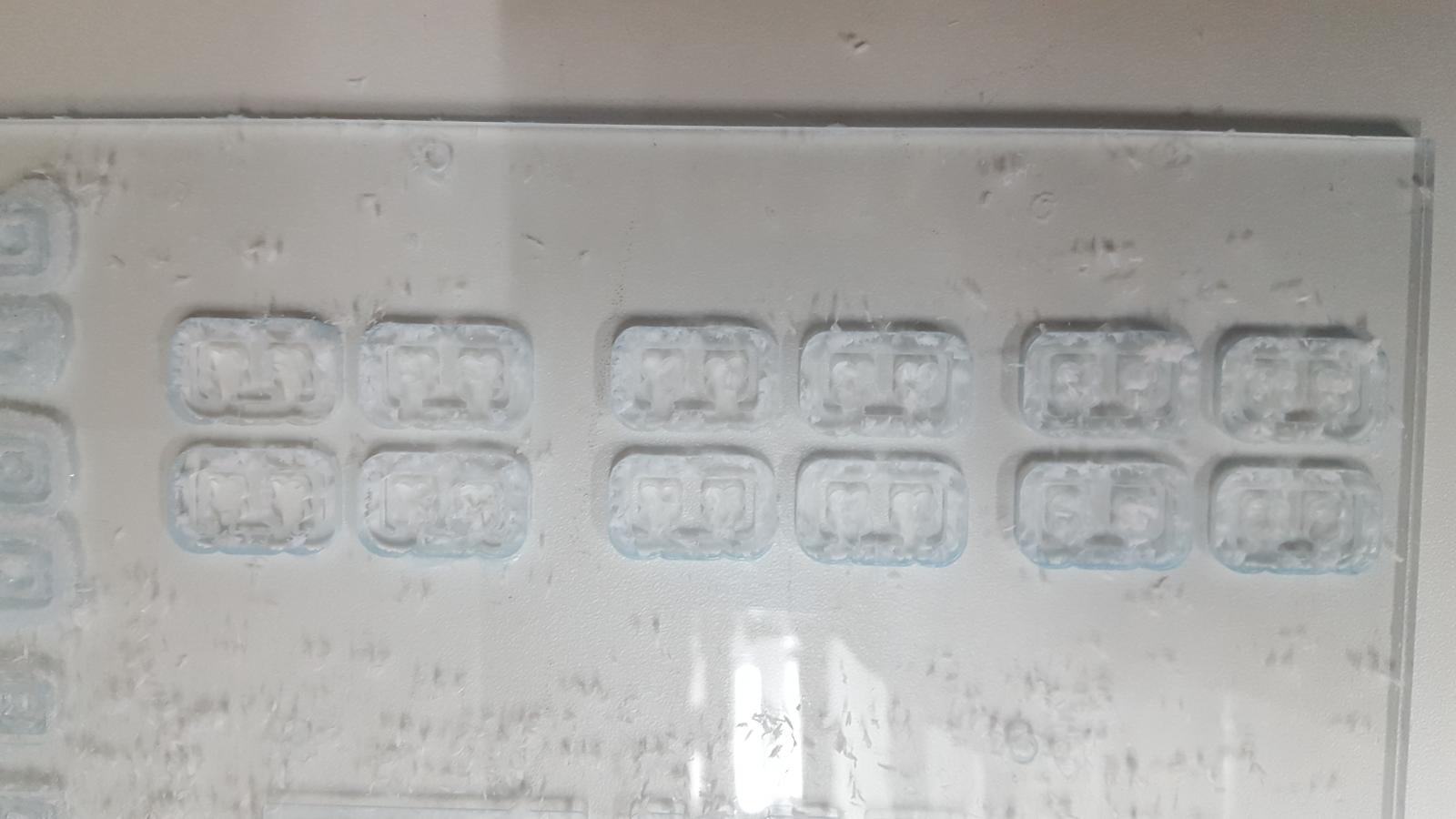

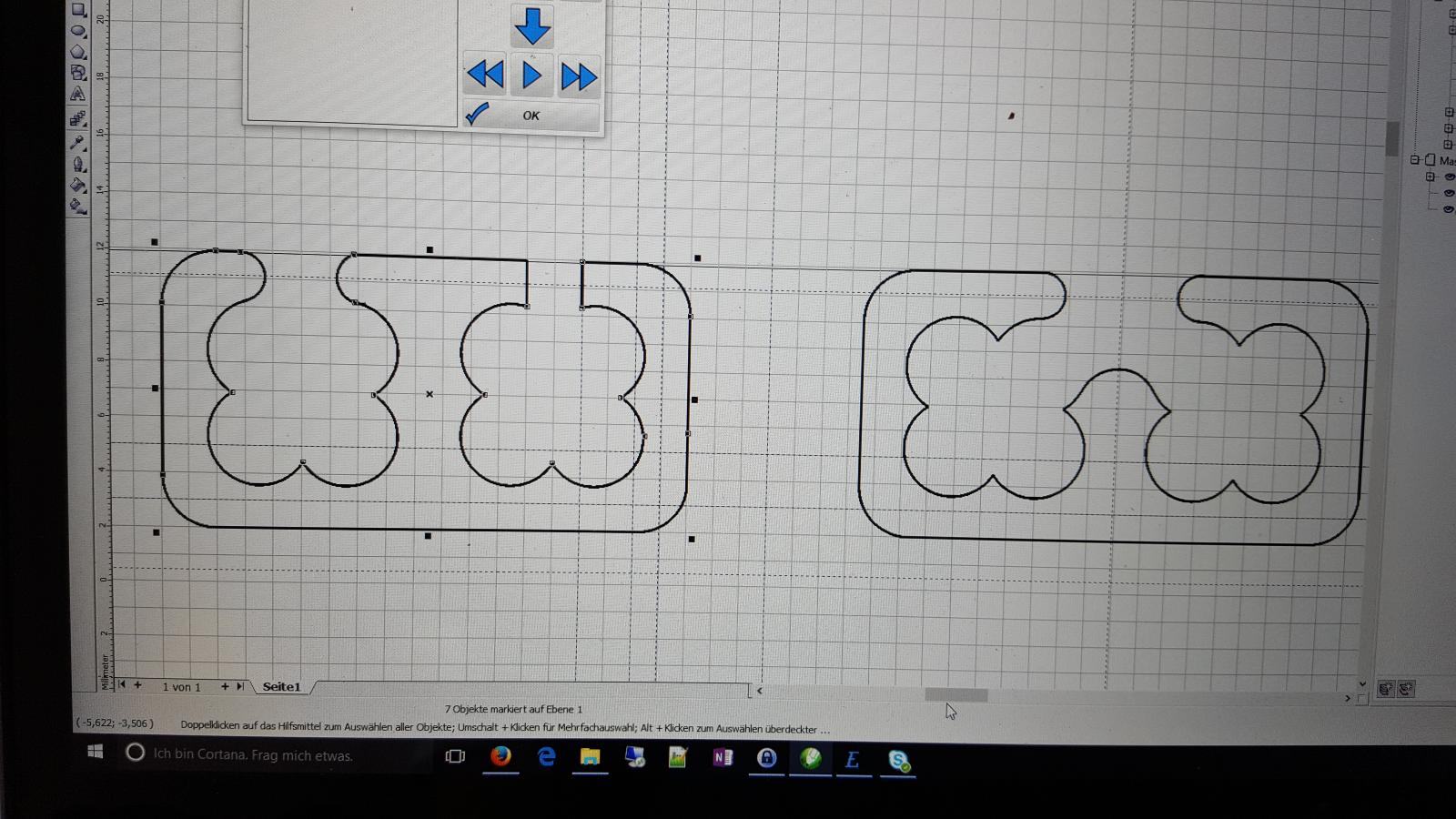

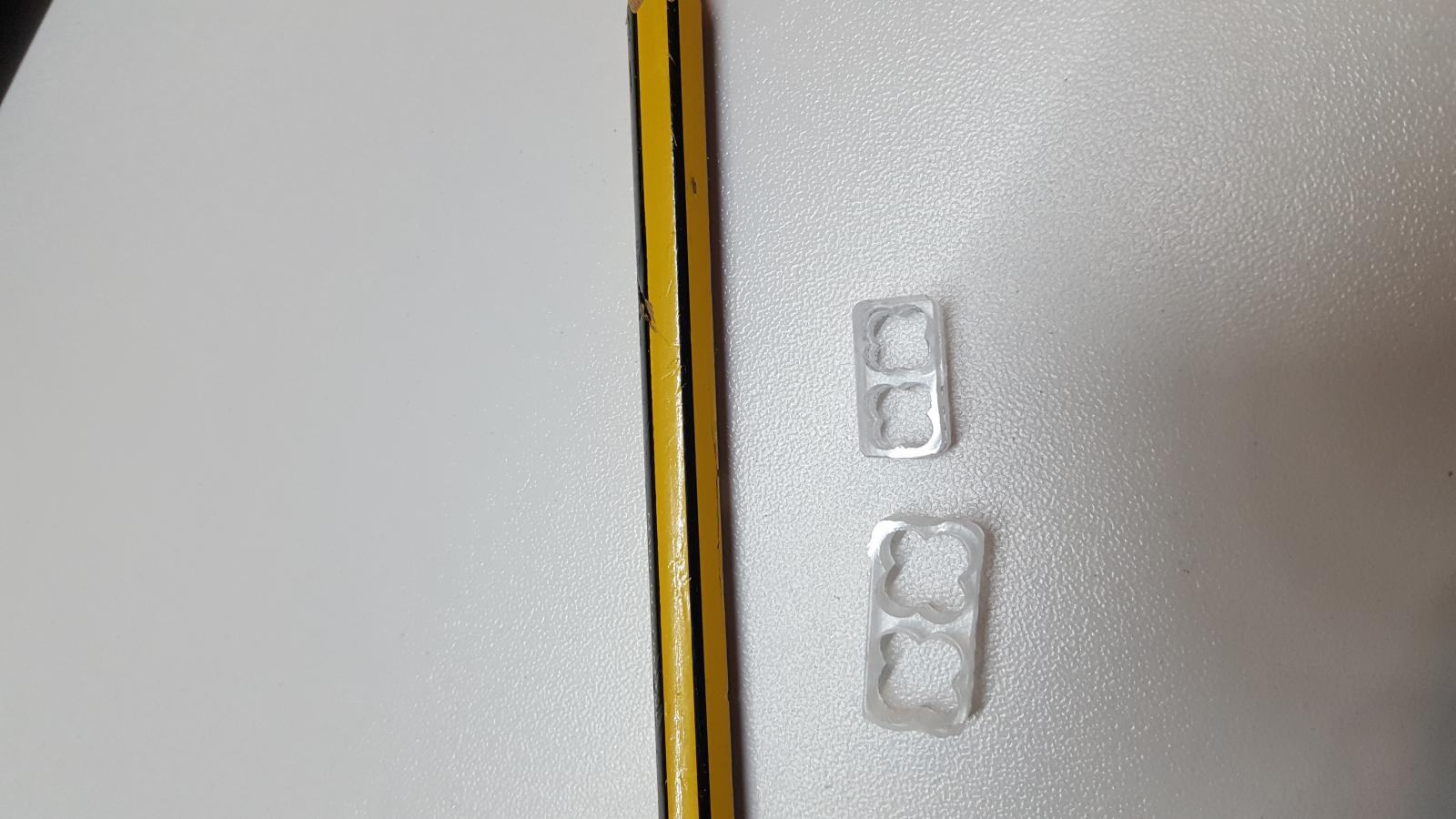

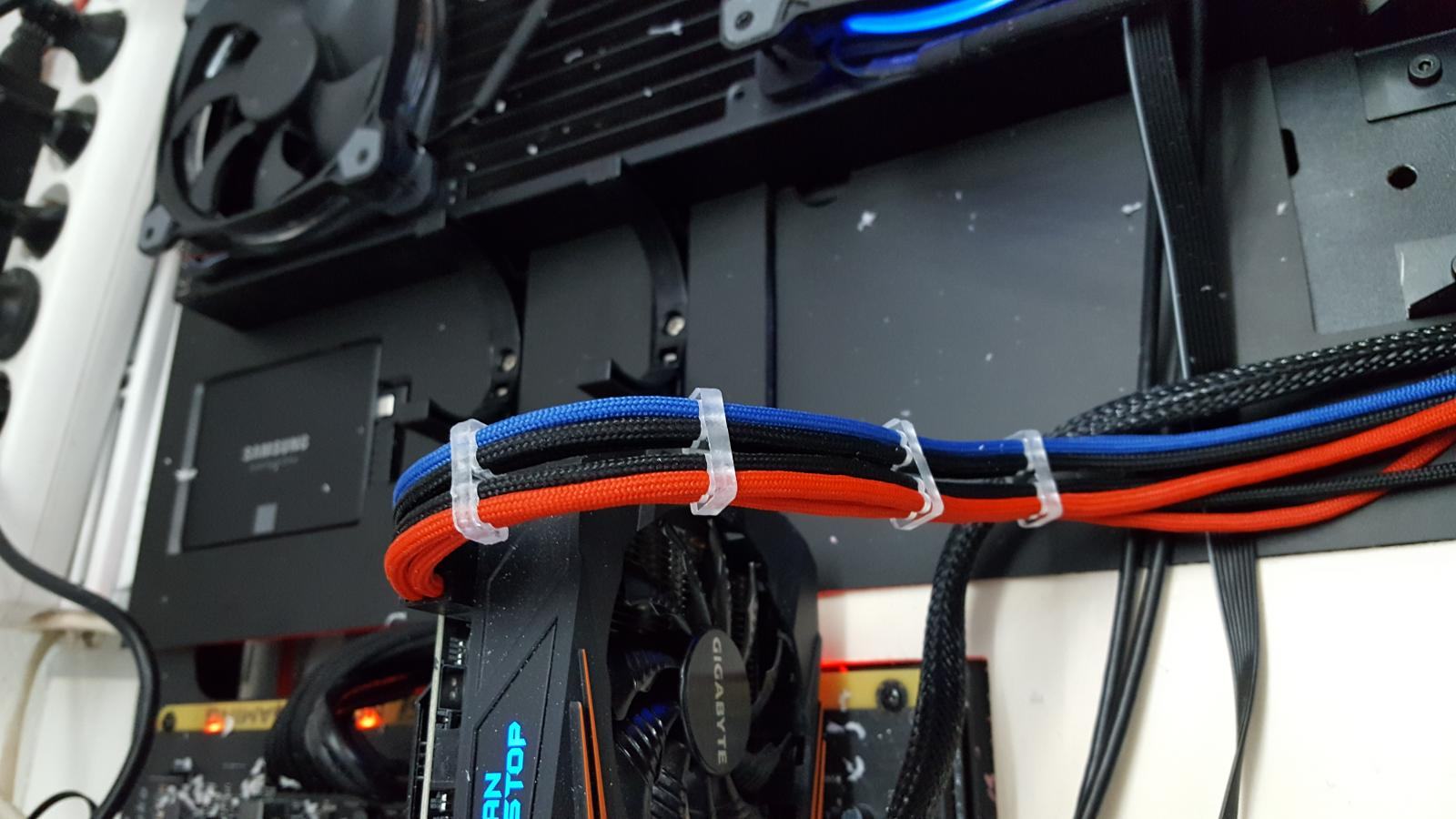

nach dem ich für das Fräsen meiner Grundplatte für mein WaKü Projekt http://www.hardwareluxx.de/community/f241/worklog-p5-q4-1130404.html noch Kabelhalter brauchte und noch ziemlich viel Acryl übrig hatte, beschloss ich die Dinger selber zu mache. Besuchen im Int habe ich schöne komplett geschlossene und häßlich offene gefunden. Ich wollte aber welche die ich jederzeit einklipsen kann. Angehängt findet Ihr die Bilder vom Entwurf über die Tests bis zur Massenproduktion.

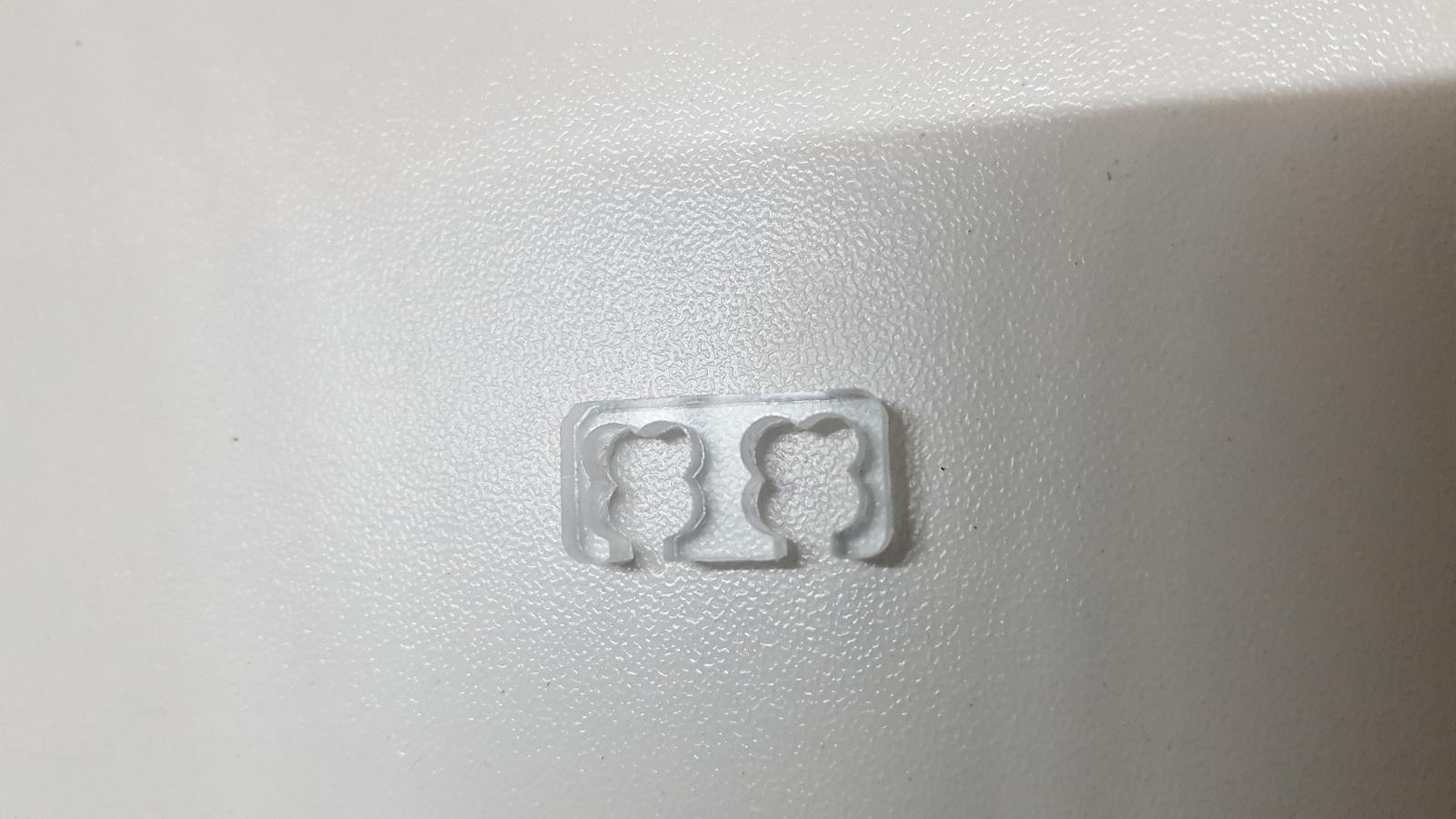

Letztendlich habe ich die Klammern aus 4mm Acryl aus dem Bauhaus gefertigt. Gefräst wurde mit folgenden Parametern:

Hartmetall-Multifräser, 2 Schneidig 3mm von Proxxon
Kress auf Stufe 4,5 ca. 22k Umdrehungen
Gefräst auf 2x, jeweils 2mm tief mit 8mm/sek vorschub.

Wer möchtkann die Dateien von mir haben.

Grüße



[Keizo]

Sehr schöne, simple und praktische Ausführung, Respekt. [emoji106]

Gesendet von meinem MotoG3 mit Tapatalk



[BlackError]

wow.. sieht wirklich aus ... wirst die noch lackieren ?



[Ulmerspatz]

Ich bestelle demnächst mal schwarzes Acryl. Mal schauen wie das rüber kommt. Auf lackieren habe ich eigentlich keine Lust



[seenster]

Kann ich da welche bestellen? Ich würd sie auch selber abholen 😀, ist ja nicht soweit 😉
