haben hier eine Kaskade gebaut, die mit einem ganz besonderen Feature auftrumpfen kann. Nämlich einer automatisch gesteuerten Temperaturregelung.
Einfach Wunschtemperatur einstellen und zurück lehen. Ideal für CPUs die bei -85°C oder so nicht mehr booten wollen.
Gesteuert wird das Ganze von dem PID Regler in der Temperaturanzeige für die zweite Stufe. Somit kann man sich auch ein externes Thermometer sparen beim Benchen.
Der PID Regler steuert über ein Solid State Relays ein Magnetventil an, welches den Bypass öffnet. Dabei wird Heißgas durch drei Kapillarrohre direkt in den CPU Kühler geleitet.
Um das ganze besser zu veranschaulichen hab ich zwei kleine Videos gedreht. Einmal im Test mit 200Watt abwärme und danach noch einmal mit 300Watt.
200watt:
YouTube - 2 stage Cascade auto Bypass 200 Watts load --==!!! powered by www.extremecooling.de !!!==--
300watt:
YouTube - 2 stage Cascade auto Bypass 300 Watts load --==!!! powered by www.extremecooling.de !!!==--

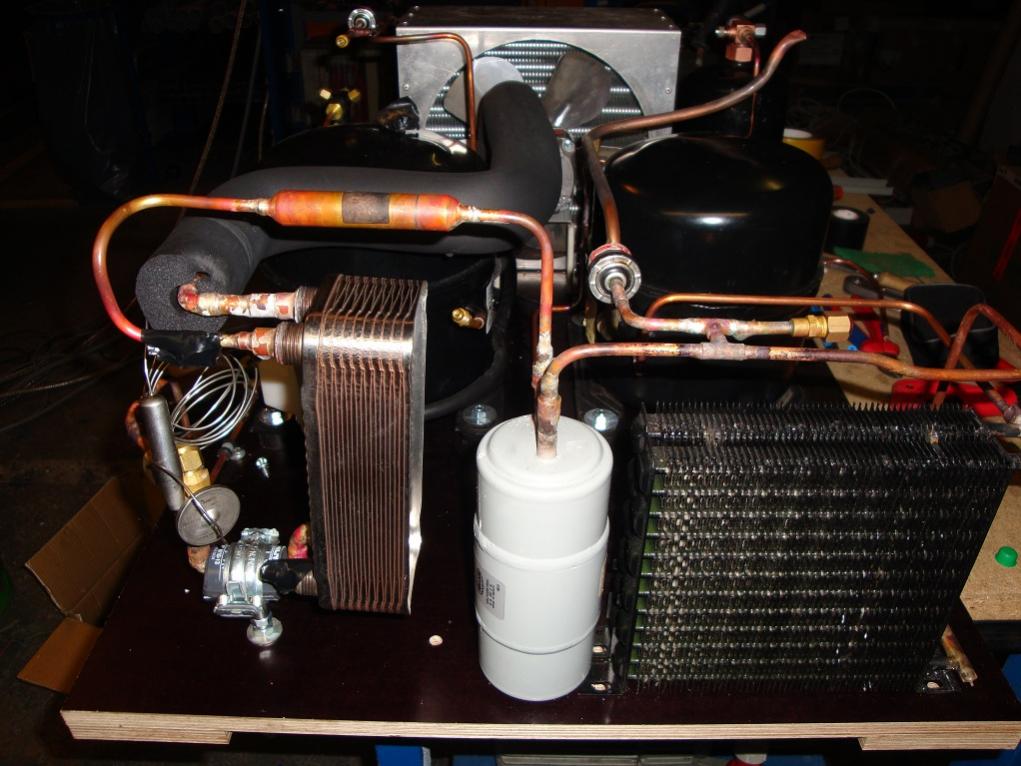

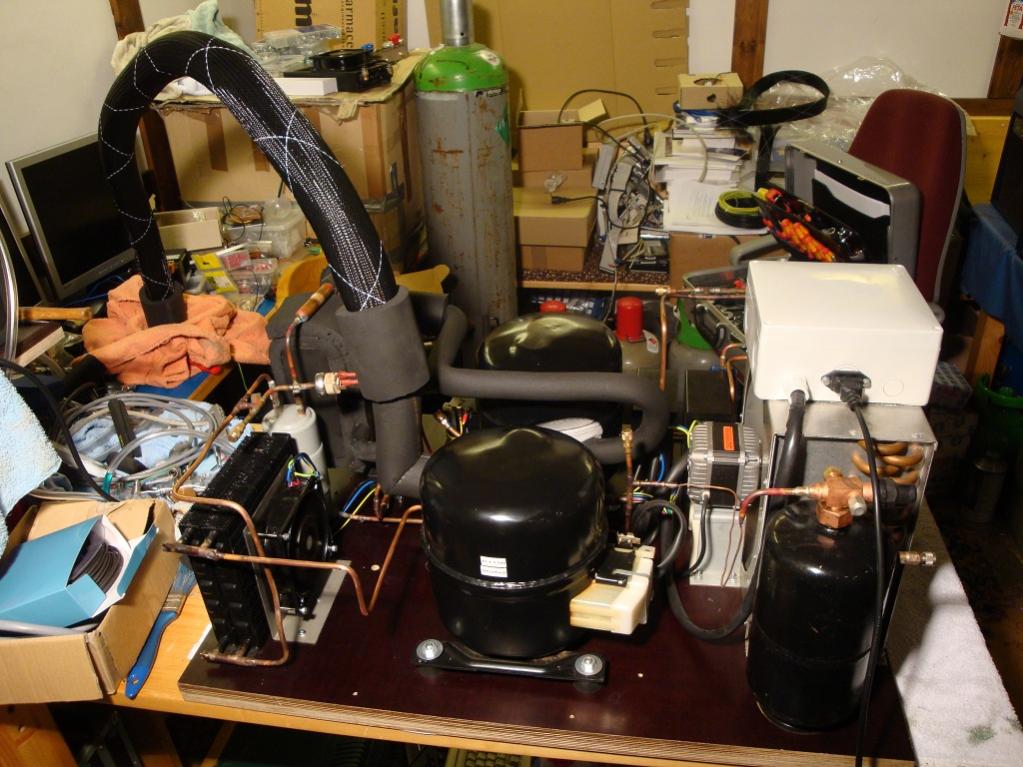

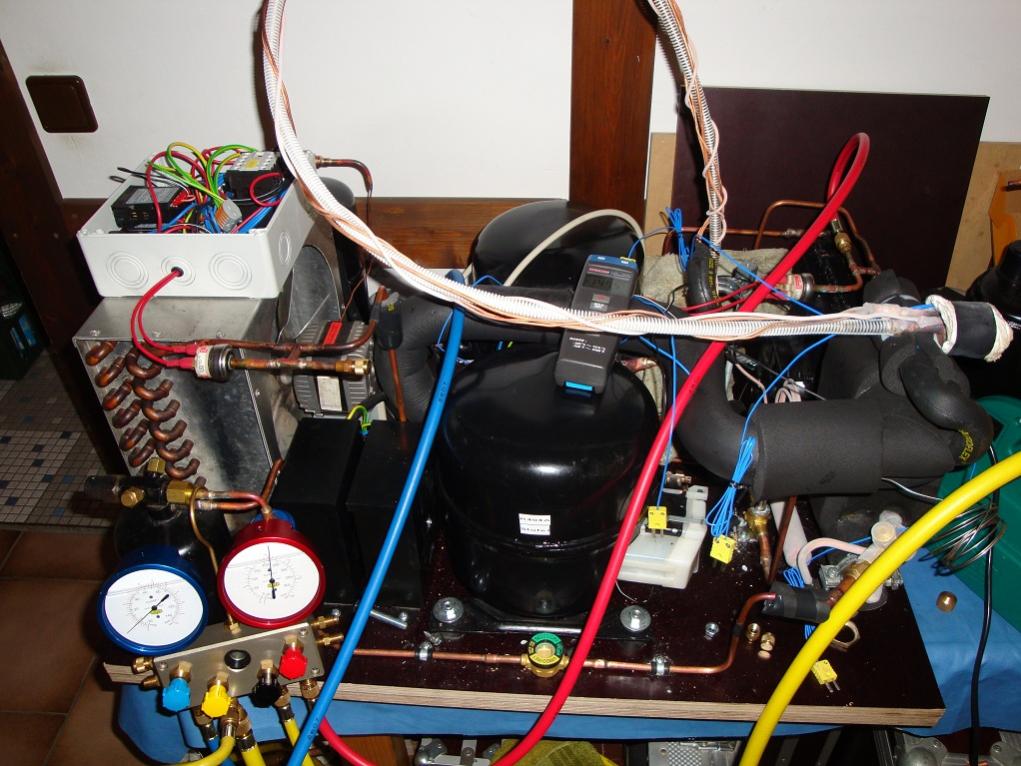

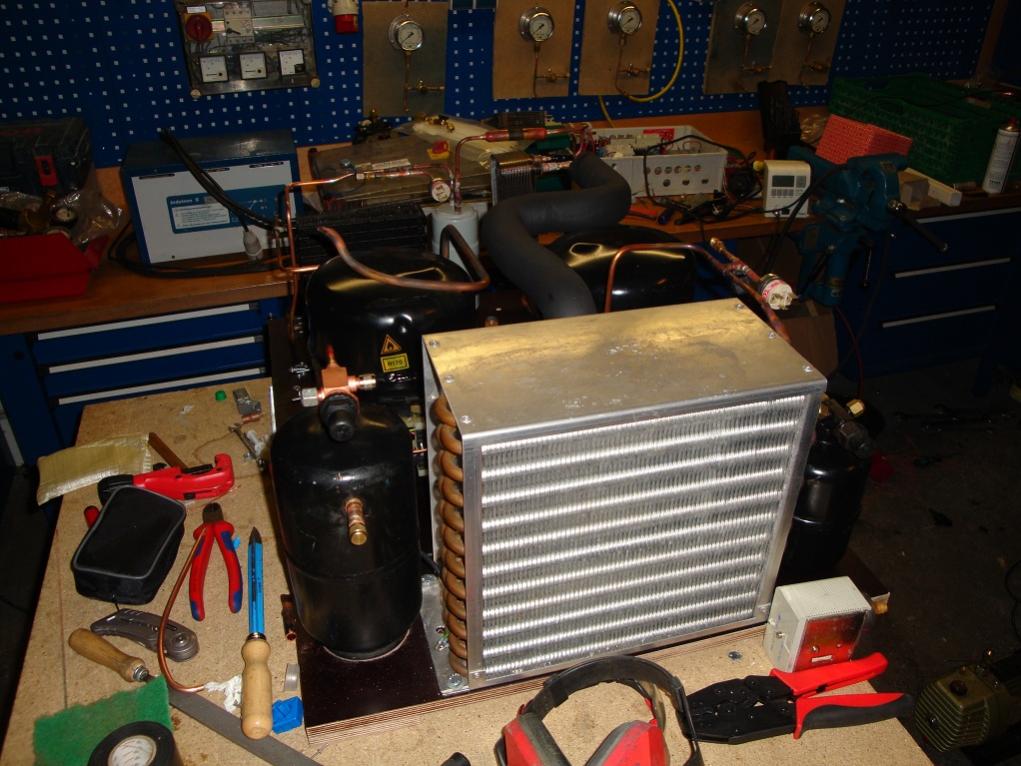

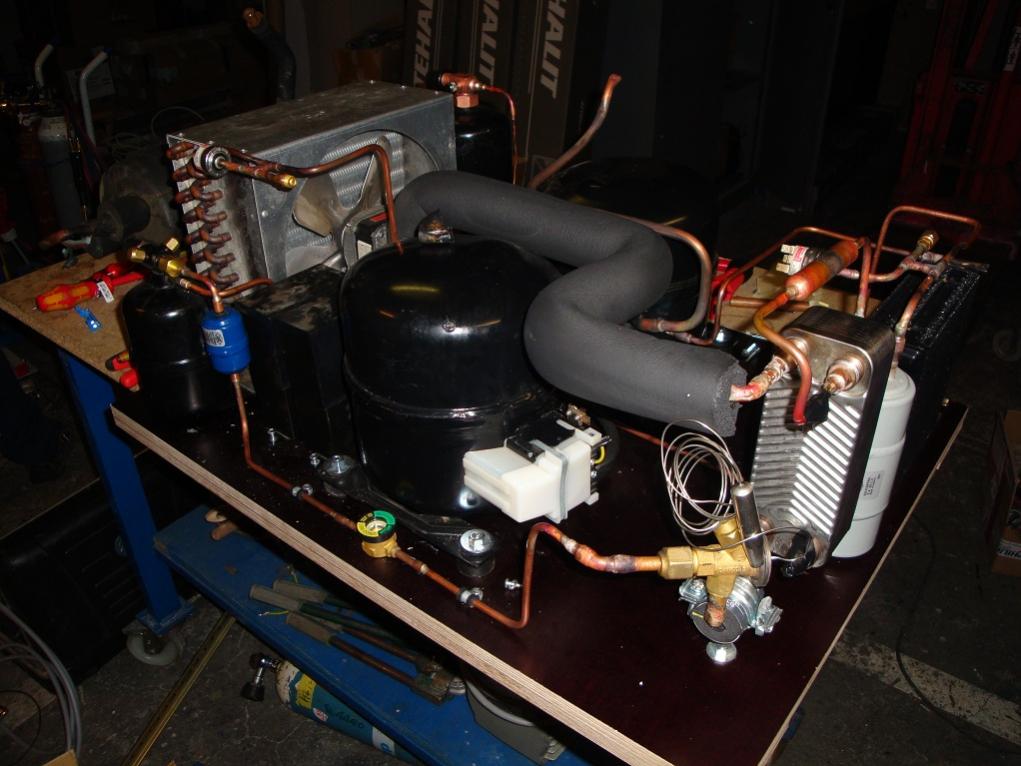

Bilder der Anlage
